2. Kontrola dílů

2. Kontrola dílů
Relevantní pro:
Poslední aktualizace 3 months ago
2. Kontrola dílů
 Obtížnost
Nízká
 Kroky
10
 Dostupné překlady
ENPLDEESITFRJA

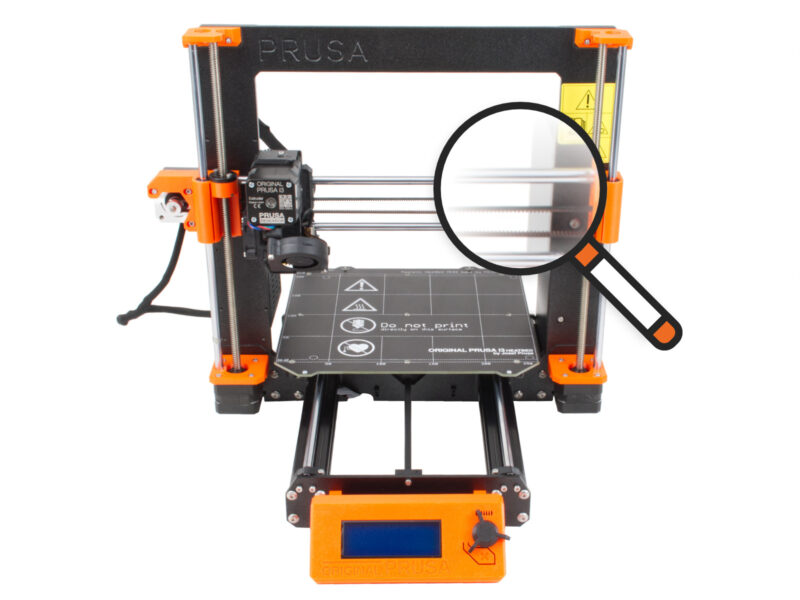

Úvod
Úvod
Některé díly tiskárny lze použít k upgradu, před zahájením upgradu je ale nutné zkontrolovat jejich stav. Tato kapitola vás provede vizuální kontrolou všech těchto dílů. Pokud zjistíte, že je některý díl ve špatném stavu, máte dostatek času objednat si nový a mezitím tiskárnu dále používat.
Dokud nebudete vyzváni, nic nerozebírejte ani neodpojujte.
Následující pokyny používají jako příklad tiskárnu MK3S+. Některé díly se mohou mírně lišit od předchozích modelů.
Všechny díly, u kterých se při kontrole zjistí, že jsou ve špatném stavu, mohou být nahrazeny novými. Vše je k dispozici v našem eshopu.
Upozorňujeme, že pro přístup ke všem částem musíte být přihlášeni.
Příprava tiskárny
Příprava tiskárny
Příprava tiskárny
Před zahájením manipulace s tiskárnou se ujistěte, že:
Osa Z je přinejmenším na horní úrovni zdroje napájení.
Pro přístup do nabídky pohybu osy Z můžete použít rychlou zkratku dlouhého podržení knoflíku (1 sekundu) a následného otáčení pro pohyb osy.
Filament je vysunut z extruderu.
Držák cívky je odstaněn z tiskárny.
Pružný ocelový plát je odstraněn z vyhřívané podložky.
Tiskárna je VYPNUTÁ, napájecí kabel je odpojen od zdroje napájení (PSU).
Kontrola vyhřívané podložky
Kontrola vyhřívané podložky
Kontrola vyhřívané podložky
Upgrade z MK3S/MK3S+ na MK3.5 je kompatibilní s vyhřívanou podložkou, které má šroubovací napájecí kabely.
Ze spodní strany vyhřívané podložky se podívejte na konektor vyhřívané podložky a zkontrolujte, kterou máte verzi:
TŘI ŠROUBY v řadě za sebou: heatbed s přišroubovanými kabely napájení. Tato varianta je s upgradem kompatiblní.
JEDEN ŠROUB: kabely jsou pájené. Tato varianta NENÍ kompatibilní s upgradem. Kompatiblní verzi můžete zakoupit v našem eshopu
Kontrola povrchu vyhřívané podložky
Kontrola povrchu vyhřívané podložky
Kontrola povrchu vyhřívané podložky
Pečlivě zkontrolujte povrch vyhřívané podložky. Pokud zjistíte větší škrábance (až na měděnou vrstvu), zvažte výměnu za nový kus.
Kontrola hlazených tyčí osy X
Kontrola hlazených tyčí osy X
Kontrola hlazených tyčí osy X
Otřete nečistoty z celé délky hladkých tyčí papírovou utěrkou.
Pečlivě a zblízka zkontrolujte povrch hlazených tyčí.
Povrch musí být čistý, hladký a bez koroze.
Pokud najdete hrubý škrábanec, korozi nebo drsný povrch, velmi doporučujeme výměnu za nový kus. Kupte si novou hlazenou tyč osy X (8x370 mm) na našem e-shopu
Stejně tak, pokud jsou hlazené tyče poškrábané nebo chod ložisek na tyčích není plynulý (hodně se zadrhávají), doporučujeme objednat také nová ložiska LM8UU. Nová ložiska LM8UU zakoupíte na našem e-shopu.
Kontrola hlazených tyčí osy Y
Kontrola hlazených tyčí osy Y
Kontrola hlazených tyčí osy Y
Otřete nečistoty z celé délky hladkých tyčí papírovou utěrkou.
Pečlivě a zblízka zkontrolujte povrch hlazených tyčí.
Povrch musí být čistý, hladký a bez koroze.
Pokud najdete hrubý škrábanec, korozi nebo drsný povrch, velmi doporučujeme výměnu za nový kus. Kupte si novou hlazenou tyč osy Y (8x330 mm) v našem e-shopu
Stejně tak, pokud jsou hlazené tyče poškrábané nebo chod ložisek na tyčích není plynulý (hodně se zadrhávají), doporučujeme objednat také nová ložiska LM8UU. Nová ložiska LM8UU zakoupíte na našem e-shopu.
Kontrola rámu tiskárny
Kontrola rámu tiskárny
Vizuálně zkontrolujte všechny kovové části rámu tiskárny.
Velmi doporučujeme vyměnit mechanicky poškozený rám (ohnutý, zlomený) za nový. Všechny díly jsou k dispozici na našem eshopu.
Případné škrábance a oděrky nemají pro upgrade žádný význam. V tomto případě je výměna dílů na vašem uvážení.
Můžu otevřít Haribo?
Můžu otevřít Haribo?
Pytlíček s Haribo ponechte zatím zavřený!
Tato dávka energie je určena především pro sestavení tiskárny. Vyčkejte, až budete vyzváni k jejímu otevření.
Jdeme na to
Jdeme na to
Všechno zkontrolováno? Začněte rozebráním tiskárny. Přejděte na další kapitolu.
