⬢Pro tuto kapitolu si prosím připravte:

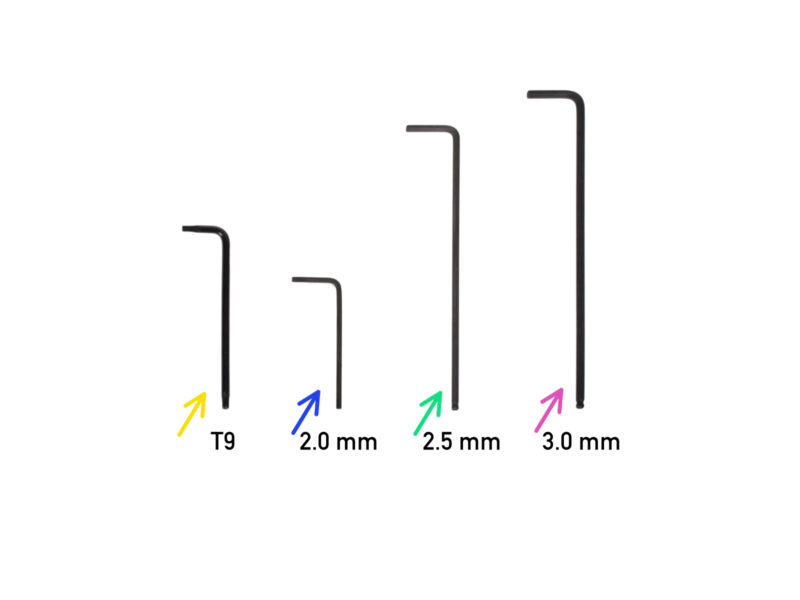

⬢T9 Torx klíč (1x)
⬢2,0mm inbusový klíč
⬢2,5mm inbusový klíč
⬢3,0mm inbusový klíč

CS
Přihlásit- English
- Español
- Italiano
- Deutsch
- Polski
- Français
- Home
- SL1S
- Manuály k sestavení
- Upgrade tiskárny Original Prusa SL1 na SL1S SPEED
- 3. Upgrade na SL1S SPEED
3. Upgrade na SL1S SPEED
Menu
- Upgrade tiskárny Original Prusa SL1 na SL1S SPEED
- 1. Úvod
- 2. Demontáž SL1
- 3. Upgrade na SL1S SPEED
- 1. Nářadí potřebné k této kapitole
- 2. Deska boost: příprava dílů
- 3. Ochrana elektroniky
- 4. Připojení termální podložky
- 5. Montáž desky Boost
- 6. Montáž plastového dílu krytu vstupu (Input cover): příprava dílů
- 7. Nasazení dílu krytu vstupu (Input cover)
- 8. Montáž desky Boost
- 9. Připojení kabelu napájení
- 10. Sestavení tlačítka napájení: příprava dílů
- 11. Sestavení tlačítka napájení
- 12. Sestavení tlačítka napájení
- 13. Zapojení kabelů boost: příprava dílů
- 14. Připojení kabelů boost
- 15. Instalace nového kabelu senzoru resinu: příprava dílů
- 16. Instalace kabelu senzoru resinu
- 17. Připojení kabelu senzoru resinu
- 18. Připojení kabelu A64 boost
- 19. Připojení kabelu A64 boost
- 20. Připojení kabelu Boost motion
- 21. Odpojení kabelu termistoru
- 22. Připojení kabelu termistoru
- 23. Montáž sestavy UV LED: příprava dílů
- 24. Montáž sestavy UV LED: příprava dílů
- 25. Montáž sestavy UV LED světla
- 26. Příprava plochy pro sestavu UV LED
- 27. Odpojení kabelu optického senzoru
- 28. Vedení kabelu optického senzoru
- 29. Vložení sestavené UV LED
- 30. Vložení sestavené UV LED
- 31. Montáž sestavy UV LED světla
- 32. Zarovnání sestavy UV LED
- 33. Upevnění sestavy UV LED
- 34. Kontrola ojnice
- 35. Připojení sestavy UV LED: příprava dílů
- 36. Připojení sestavy UV LED světla
- 37. Vedení kabelu UV LED
- 38. Montáž bočního ventilátoru (blower): příprava dílů
- 39. Montáž bočního ventilátoru (blower)
- 40. Sestavení bočního (blower) ventilátoru
- 41. Sestavení bočního (blower) ventilátoru
- 42. Upevnění sestaveného bočního ventilátoru (blower fan)
- 43. Montáž tiskového displeje: příprava dílů
- 44. Montáž Prusa LCD adaptéru
- 45. Montáž nového tiskového displeje
- 46. Připojení kabelu tiskového displeje: Nový vs starý
- 47. Instalace distanční vložky adaptéru LCD (NOVÉ)
- 48. Zapojení kabelu tiskového displeje (NOVÝ)
- 49. Instalace distanční vložky adaptéru LCD (STARÉ)
- 50. Zapojení kabelu tiskového displeje (STARÝ)
- 51. Kontrola kabelu tiskového displeje
- 52. Vedení kabeláže
- 53. Připojení tlačítka napájení
- 54. Montáž krytu
- 55. Upgrade tiskové platformy: příprava dílů
- 56. Upgrade tiskové platformy
- 57. Nová vanička: příprava dílů
- 58. Příprava rámu vaničky
- 59. Příprava FEP fólie
- 60. Příprava rámu vaničky
- 61. Vložení šroubů
- 62. Sestavení resinové vaničky
- 63. Sestavení vaničky
- 64. Sestavení vaničky
- 65. Montáž platformy
- 66. Hotovo!
- 4. Aktualizace firmwaru
- 5. Kalibrace tiskárny
- 6. První výtisk
- 7. Seznam změn v manuálu
3. Upgrade na SL1S SPEED
Relevantní pro:
Poslední aktualizace 2 years ago Obtížnost
Vysoká Kroky
66 Dostupné překlady
⬢Pro následující kroky si prosím připravte:
⬢Deska Boost (1x)
⬢Termální podložka (1x)
⬢Držák desky Boost (1x)
⬢Šroub M3x5 (4x)
⬢Čistící podložka (1x)
S elektronikou zacházejte velmi opatrně. Nedotýkejte se čipů a kondenzátorů na obou deskách, vždy je držte za hrany. Prozatím si je uložte do ESD sáčků.
⬢Než budete pokračovat, očistěte vystouplou část držáku elektroniky pomocí ubrousku.
Čisticí vatičku uložte zpět do sáčku, budete ji potřebovat později.
⬢Opatrně z bílé strany termální podložky sloupněte průhlednou ochrannou fólii.
⬢Přilepte podložku na držák Boost (Boost holder) (tou stranou, ze které jste sloupli fólii). Podložka musí být přilepená celou svojí plochou.
⬢Přečnívající termální podložku přehněte přes okraj ohnutého plechu.
⬢Opatrně odlepte druhou (modrou) ochrannou fólii. Podložka je nyní docela lepkavá, nedotýkejte se jí.
V sáčku s náhradními díly je podložka navíc :)
⬢Uchopte desku Boost za okraje a mírně nakloněnou ji nasuňte na držák Boost tak, aby konektor zdroje prošel otvorem v kovovém plátu.
Desku Boost zatím neumisťujte na držák desky Boost! Přilepí se k termální podložce a desku již nebudete moci snadno přemístit.
⬢Zarovnejte čtyři otvory pro šrouby na desce Boost se sloupky na držáku desky Boost a položte desku Boost na držák. Z druhé strany zkontrolujte, zda konektor napájecího zdroje správně zapadá do otvoru.
⬢Připevněte desku Boost k držáku čtyřmi šrouby M3x5. Šrouby příliš neutahujte! Mohli byste způsobit prasknutí desky elektroniky.
⬢Pro následující kroky si prosím připravte:
⬢Plastový díl krytu vstupu (Input cover) (1x)
⬢Šroub M3x5 (2x)
⬢Zasuňte Input cover do otvoru v zadním panelu zevnitř. Dbejte na jeho správnou orientaci. Kulatý otvor musí být na levé straně.
⬢Z druhé strany zkontrolujte, zda jsou povrch s plastovým dílem a zadní deska zarovnané. Pokud tomu tak není, mírně a rovnoměrně zatlačte na plastový díl z vnitřní strany tiskárny.
⬢Vložte šroub M3x5 do zadní desky. Šroub nedotahujte úplně, mezi hlavou šroubu a povrchem nechte 3mm mezeru. Šroub dotáhneme později.
⬢Vložte sestavenou desku Boost do tiskárny a umístěte ji na zadní desku. Umístěte sestavu s výřezem na připravený šroub M3x5.
Pokud není mezi hlavou šroubu a zadní deskou dostatečná mezera pro posunutí držáku, mírně povolte šroub M3x5.
⬢Zarovnejte obdélníkový otvor v kovovém rámu s otvorem v plastovém dílu (input cover).
⬢Použijte krátkou stranu 2,5mm inbusového klíče a utáhněte šroub M3x5.
⬢Vložte a utáhněte druhý šroub M3x5 do horního otvoru v plátu.
⬢Připojte napájecí kabel do slotu na spodní části desky Boost.
⬢Připojte kabel termistoru do horního slotu v levém horním rohu Boost desky.
Existují dvě barevné varianty termistorového kabelu. Vaše tiskárna může mít černobílý nebo černočervený kabel. Jejich funkce je však stejná.
⬢Pro následující kroky si prosím připravte:
⬢Montáž tlačítka napájení (1x)
⬢Vezměte sestavené tlačítko napájení a prostrčte kabely otvorem v dílu vstupního krytu (Input cover).
⬢Ujistěte se, že je vybrán symbol OFF "o", který směřuje dolů.
⬢Nasaďte spodní konektor kabelu na spodní kolík.
⬢Nasaďte horní konektor kabelu na horní kolík.
⬢Ujistěte se, že jsou konektory plně připojeny. Mezera mezi konektorem a deskou Boost by měla být přibližně 1-2 mm.
Ujistěte se, že konektory nejsou volné a neviklají se. To by mohlo způsobit fatální zničení elektroniky.
⬢Zasuňte kabely vypínače napájení po celé délce do tiskárny. Kabely mírně ohněte a vytvořte z nich smyčku.
⬢Palci rovnoměrně zatlačte vypínač do krytu vstupu.
⬢Uspořádejte smyčku podle obrázku.
⬢Jemně zasuňte kabely do tiskárny tak, aby z ní nevyčnívaly.
⬢Pro následující kroky si prosím připravte:
⬢Kabel Boost motion (1x) označený "M"
⬢Kabel Boost A64 (1x) označený "A"
⬢Redukce konektoru A64 (1x)
⬢Připojte kabel Boost motion (označený "M") do spodního slotu na desce Boost. Neoznačenou stranu kabelu (bez žlutého štítku) připojte k desce Boost.
⬢Připojte kabel Boost A64 (označený "A") do horního slotu na desce Boost. Neoznačenou stranu kabelu (bez žlutého štítku) připojte k desce Boost.
⬢Veďte oba kabely za svazkem kabelů mezerou pod držákem elektroniky ven z tiskárny.
⬢Pro další kroky si prosím připravte:
⬢Nový SL1S senzor resinu (1x)
⬢M4x6r šroub (1x) který jste odstranili v minulé kapitole
⬢M4w pojistná podložka (lock washer) (1x) , kterou jste odstranili v minulé kapitole
⬢Vložte šroub M4x6r do konektoru kabelu senzoru resinu.
⬢Připojte pojistnou podložku M4w ke šroubku.
⬢Podívejte se lehce zespoda rámečku naklápěcího mechanismu. Na levé straně rámu jsou dva otvory pro šrouby M4. Dávejte pozor na levý otvor pro šroub.
⬢Připevněte senzor resinu pomocí šroubu a podložky do levého otvoru pro šroub M4. Kabel musí vést k zadní straně tiskárny.
⬢Zajistěte jej utažením šroubu M4x6r. Šroub utáhněte pevně, ale jemně.
⬢Připojte kabel senzoru resinu do slotu na levé straně desky elektroniky.
Netahejte za kabel!Veďte kabel tak, aby měl vůli.
⬢Vyhledejte na desce elektroniky A64 20pinový slot.
⬢Vezměte vytištěnou redukci konektoru A64 a nasaďte ji na 20pinový konektor.
Podívejte se na podrobnosti. Na každé straně dílu jsou dva otvory. Oba páry zarovnejte s posledním párem kolíčků.
⬢Ujistěte se, že je nápis TOP v horní poloze.
⬢Plastovou část nasaďte až na doraz na kolíčky.
⬢Připojte kabel Boost A64 (označený "A") až do redukce.
⬢Připojte kabel Boost motion (označen "M") k prázdnému slotu v levém dolním rohu.
⬢Odpojte kabel termistoru (černý a bílý vodič) od desky elektroniky.
Na spodní straně konektoru se nachází pojistná západka. Netahejte za kabel před stisknutím pojistné západky.
Existují dvě barevné varianty termistorového kabelu. Vaše tiskárna může mít černobílý nebo černočervený kabel. Jejich funkce je však stejná.
⬢Připojte kabel termistoru do prostředního prázdného slotu na levé straně Motion controller.
Dolní otvor musí být prázdný!
⬢Oba kabely desky Boost zasuňte pod desku elektroniky a ujistěte se, že nevyčnívají z tiskárny.
⬢Pro následující kroky si prosím připravte:
⬢Sestava UV LED
Odstraňte ochrannou pěnu ze spodní části sestavy UV LED a ochrannou průhlednou fólii z čoček.
Při manipulaci s čočkami se jich nedotýkejte holýma rukama, abyste předešli otiskům prstů a jakékoliv mastnotě. Mastnota nebo jiné nečistoty mohou způsobit problémy při tisku.
⬢Šroub M4x8 (1x)
⬢M4x5 šroub (1x) který jste odstranili v minulé kapitole
⬢Šroub M3x18 (1x)
Seznam pokračuje v dalším kroku...
⬢Pro následující kroky si prosím připravte:
⬢Zámek držáku chladiče (1x)
⬢Nitrilové rukavice (2x)
⬢Vložte šroub M4x8 do zámku držáku chladiče.
⬢Podívejte se shora otvorem pro tiskový disoplej. Umístěte zámek držáku chladiče na levou stranu vedle ventilátoru UV LED. Zajistěte správnou orientaci dílu. Užší část dílu musí směřovat k zadní straně tiskárny. Utáhněte šroub M4x8.
Dbejte na správné umístění zámku držáku chladiče a udržujte jeho orientaci při utahování šroubu. Musí být přesně rovnoběžný s držákem elektroniky (plátem) na levé straně. To je KLÍČOVÉ!.
⬢Připevněte šroub M4x5 na pravé straně vedle ventilátoru UV LED. Prozatím stačí dva závity. Nedotahujte šroubek úplně na doraz!
⬢Posuňte svazek kabelů co nejvíce dozadu a buďte k němu šetrní. Netlačte silně! Celý svazek by se měl dostat do nejzazší možné polohy.
⬢Ujistěte se, že v tomto místě nejsou žádné kabely.
⬢U některých jednotek může být tímto způsobem veden kabel optického senzoru. Pokud na vaší tiskárně kabel vede přes toto místo, postupujte podle následujícího kroku.
⬢Pokud je prostor v tiskárně čistý a není v něm žádný kabel, přejděte k části Vložení sestavené UV LED.
⬢Odpojte kabel optického senzoru od desky s elektronikou.
⬢Prostrčte celý kabel mezerou pod držákem elektroniky dovnitř tiskárny.
⬢Veďte kabel optického senzoru za podpěru a připojte jej do slotu na desce elektroniky.
⬢Vložte šroub M3x18 do držáku chladiče, jako na obrázku. Začněte se závitem tak, aby nevyčníval na druhé straně - musí sedět v jedné rovině nebo být zapuštěný do zadní strany. Viz druhý obrázek.
Pro následující kroky používejte nitrilové rukavice. Chrání sestavu UV LED před mastnotou.
⬢Uchopte sestavu UV LED za chladič. Nedotýkejte se UV LED desky (černá LED deska mezi chladičem a čočkami).
⬢Ujistěte se, že plochý konektor směřuje k vám.
⬢Opatrně vložte sestavený díl UV LED do tiskárny z pravé strany. Zastavte před držákem elektroniky.
Ujistěte se, že kabely nejsou skřípnuté!
⬢Umístěte sestavu UV LED tak, aby se zadní stranou dotýkala spodní desky. Držte ji mírně nakloněnou a tlačte ji dozadu, dokud nesrovnáte "klíčovou dírku" na držáku chladiče (kovový plát) s hlavou šroubu M4x5 na spodní desce.
Ujistěte se, že kabely nejsou skřípnuté!
⬢Tlačte dolů, dokud hlava šroubu neprojde "klíčovou dírkou" v držáku chladiče.
⬢Podívejte se ze strany elektroniky a ujistěte se, že mezi základnou a držákem chladiče (plátem) není žádná mezera. Musí sedět v jedné rovině se spodní částí.
⬢Zasuňte sestavu LED do přední části tiskárny. Ujistěte se, že se pohybuje rovnoměrně na obou stranách. Použijte přiměřenou sílu.
⬢Šroub na pravé straně by měl snadno vklouznout do oválné drážky.
⬢Dotáhněte šroub M4x5 a současně druhou rukou mírně tlačte dopředu na sestavu UV LED.
⬢Z levého předního dolního rohu tiskárny utáhněte zajišťovací šroub M3x18. Ujistěte se, že sestava UV LED sedí zcela v jedné rovině se spodní deskou tiskárny. Můžete jí trochu pomoci tím, že ji zatlačíte směrem dolů. Nedotýkejte se čoček.
⬢Podívejte se zleva pod dotykovou obrazovku dovnitř tiskárny.
⬢Několikrát ručně pohněte ojnicí nahoru a dolů a zkontrolujte, zda ojnice nenaráží na chladič. Poté přesuňte ojnici do horní polohy. Poloha hřídele by měla být taková, jak je znázorněno na obrázku.
⬢Podívejte se blíže na ojnici a zkontrolujte správné zarovnání sestavy UV LED:
⬢Správné zarovnání: Spojovací tyč nezasahuje do sestavy UV LED. Mezi oběma díly je mezera. Prosím, přejděte na Připojení sestavy UV LED: příprava dílů.
⬢Nesprávné seřízení: Ojnice naráží do sestavy UV LED. Mezi oběma díly není žádná mezera. Povolte zajišťovací šroub a sestavu UV LED světla. Přejděte na Zajištění sestavy UV LED světla a celý postup zopakujte znovu. Mějte na paměti, že sestavu musíte posunout o několik milimetrů směrem k zadní části tiskárny, aby se vytvořila mezera mezi ojnicí a chladičem a nedošlo k jejich kolizi.
⬢Pro následující kroky si prosím připravte:
⬢UV LED kabel (1x) který již máte z minulé kapitoly
Poznámka: Vzhled kabelu UV LED se může lišit. Záleží na verzi tiskárny. Oba jeho konektory jsou však u všech verzí stejné.
⬢Podívejte se zblízka do tiskárny za dotykovou obrazovku. Na sestavě UV LED je plochý konektor. Budete ho potřebovat v následujícím kroku.
⬢Připojte velkou bílou zástrčku a sestavu UV LED k sobě. Bílá zástrčka se nasune na plochý konektor desky UV LED. Ujistěte se, že zámek na bílé zástrčce je nahoře.
⬢Zasuňte bílou zástrčku, dokud neucítíte cvaknutí. Zkuste za bílou zástrčku lehce zatáhnout, abyste se ujistili, že drží na svém místě.
⬢Zkontrolujte, zda zámek nahoře správně zapadá do otvoru. To bylo to cvaknutí, které jste ucítili.
⬢Veďte UV LED kabel dle obrázku. Kabel musí procházet pod dotykovou obrazovkou a za podpěrnou lištou.
⬢Zapojte kabel UV LED do posledního volnému slotu na desce Boost.
⬢Pro následující kroky si prosím připravte:
⬢Nový Blower (1x)
⬢Matka M3nS (2x)
⬢M3x5 šrouby (2x) které jste odstranili v minulé kapitole
⬢Umístěte Blower ventilátor jako na obrázku a vložte jednu matku M3nS z pravé strany.
⬢Inbusem 2,0 mm zatlačte matku úplně dovnitř.
⬢Použijte inbusový klíč o průměru 2,0 mm a prostrčte jej otvorem ze spodní strany, abyste matici vyrovnali uvnitř plastového dílu.
⬢Druhou matku M3nS vložte z levé strany úplně nadoraz.
⬢Zarovnejto ho s pomocí 2,0mm inbusového klíče.
⬢Uchopte boční ventilátor (blower fan) a díl blower tak, jak to vidíte na obrázku a namiřte je k sobě.
⬢Obě části zasuňte k sobě. Ujistěte se, že mezi nimi není žádná mezera.
⬢Otočte sestavu. Vložte a utáhněte dva šrouby M3x5 do plastové části a zajistěte obě části dohromady.
⬢Vložte sestavu ventilátoru dovnitř tiskárny. Plech (držák ventilátoru) musí být za podpěrou.
⬢Přidržte sestavu rukou a zajistěte ji zápustným šroubem M3x10b do horního otvoru pro šroub.
⬢Vložte a utáhněte druhý zápustný šroub M3x10b do levého spodního otvoru pro šroub.
Ujistěte se, že mezi sestavou ventilátoru a sestavou UV LED není přiskřípnutý žádný kabel!!
⬢Pro následující kroky si prosím připravte:
⬢Monochromatický tiskový displej (1x)
⬢Prusa LCD adaptér (1x)
⬢Distanční vložka adaptéru LCD (1x)
⬢Podložka 6BA (1x)
⬢M3x8 šroub (1x) který jste odstranili v minulé kapitole
⬢M4x14b zapuštěný šroub (4x) který jste odstranili v minulé kapitole
⬢Připravte si tiskový displej a LCD adaptér tak, jako to vidíte na obrázku.
⬢Ujistěte se, že oranžová ochranná nálepka na tiskovém displeji směřuje nahoru.
⬢Otevřete mechanický zámek na Prusa LCD adaptéru.
⬢Zasuňte kabel tiskového displeje do slotu na adaptéru LCD. Dbejte na to, aby bílá čára na kabelu byla zarovnána s koncovkou konektoru.
⬢Zavřete mechanický zámek na adaptéru.
Oranžovou ochrannou nálepku prozatím ponechte na tiskovém displeji!
Ujistěte se, že průhledná ochranná fólie sestavy čoček UV LED je již také odstraněna.
⬢Umístěte tiskový displej z poloviny na tiskárnu a veďte kabel displeje k elektronice.
⬢Kabel by měl volně viset a být snadno přístupný ze strany desky elektroniky.
⬢Zajistěte tiskový displej čtyřmi šrouby se zápustnou hlavou M4x14b (zbývající šrouby ze starého displeje).
⬢Adaptér lze namontovat dvěma způsoby. Záleží na verzi držáku elektroniky v tiskárně.
⬢Podívejte se blíže a porovnejte s obrázky. Poté zvolte vhodné pokyny:
⬢NOVÝ DESIGN: Na držáku elektroniky jsou dvě závitové tyče. Závity jsou v desce elektroniky viditelné v prostředním a pravém otvoru pro šrouby. Postupujte podle těchto pokynů: Instalace distanční vložky adaptéru LCD (NOVÉ).
⬢STARÝ DESIGN: Na držáku elektroniky je jeden sloupek se závitem. Závit je viditelný v levém otvoru pro šroub v desce elektroniky. Postupujte podle těchto pokynů: Instalace distanční podložky adaptéru LCD (STARÉ).
⬢Vložte distanční vložku adaptéru LCD do levého otvoru na desce elektroniky. Drážka na plastovém dílu musí směřovat do otvoru.
⬢Všimněte si konektoru na adaptéru LED a desce elektroniky. V následujících pokynech je propojíme dohromady.
⬢Vložte šroub M3x8 do pravého otvoru v LCD adaptéru.
⬢Vložte podložku 6BA na šroub.
⬢Připojte adaptér do slotu na desce elektroniky. Ujistěte se, že pasuje na distanční podložku adaptéru LCD, a poté jej zajistěte dotažením šroubu. Neutahujte šroub příliš silně, mohlo by dojít k prasknutí desky!
Ujistěte se, že podložka nespadne ze šroubu!!!
⬢Lehce zatlačte na adaptér, abyste se ujistili, že je správně připojen.
⬢Nyní prosím přejděte na Kontrola kabelu tiskového displeje
⬢Vložte distanční vložku adaptéru LCD do pravého otvoru na desce elektroniky. Drážka na plastovém dílu musí směřovat do otvoru.
⬢Všimněte si konektoru na adaptéru LED a desce elektroniky. V následujících pokynech je propojíme dohromady.
⬢Vložte šroub M3x8 do levého otvoru v LCD adaptéru.
⬢Vložte podložku 6BA na šroub.
⬢Připojte adaptér do slotu na desce elektroniky. Ujistěte se, že pasuje na distanční podložku adaptéru LCD, a poté jej zajistěte dotažením šroubu. Neutahujte šroub příliš silně, mohlo by dojít k prasknutí desky!
Ujistěte se, že podložka nespadne ze šroubu!!!
⬢Lehce zatlačte na adaptér, abyste se ujistili, že je správně připojen.
Ujistěte se, že LCD kabel směřuje ven z LCD, a není pod ním zaseknutý!
⬢Uspořádejte všechny kabely podle obrázku.
Ujistěte se, že z tiskárny nevyčnívají žádné kabely.
⬢Zasuňte kryt do poloviny k tiskárně a zastavte, musíme nejprve připojit přední USB a tlačítko napájení.
Pozor ať neskřípnete kabely!
⬢NOVÝ DESIGN: Podívejte se shora na přední kryt a připojte USB a napájecí kabel. Ujistěte se, že bezpečnostní kolíček „zacvakl“.
⬢STARÝ DESIGN: Připojte tlačítko napájecího kabelu k prodlužovacímu kabelu. Ujistěte se, že bezpečnostní kolíček "cvakne".
⬢Zasuňte kryt na tiskárnu a zajistěte jej na jedné straně pomocí dvou zápustných šroubů M3x5b. Neutahujte je pevně a přesuňte se na druhou stranu, kde postup opakujte.
⬢Jakmile je kryt zarovnán a částečně zajištěn, přidejte zbývající šrouby a všechny je utáhněte.
Opatrně utáhněte, pokud nedosáhnete na otvory v tiskárně, kryt znovu vyrovnejte.
⬢Pro následující kroky si prosím připravte:
⬢Nová tisková platforma (1x)
⬢Umístěte starou a novou platformu tak jako na obrázku.
Doporučujeme umístit pod platformu kus látky nebo čistou a měkkou podložku.
⬢Uvolněte čtyři šrouby M4x10 na držáku tiskové platformy. Není potřeba šrouby z držáku vyjímat.
⬢Vyjměte držák tiskové platformy a umístěte jej na novou tiskovou platformu.
⬢Ujistěte se, že okraje obou částí jsou vyrovnány. V této rovině lze díl otočit o 180 ° (na jeho orientaci nezáleží).
⬢Zajistěte ho utažením čtyř šroubů M4x10.
Nepoužívejte novou platformu a starou verzi vaničky na resin. A naopak. Může to způsobit řadu problémů.
⬢Pro následující kroky si prosím připravte:
⬢Nová vanička (1x)
⬢Rám vaničky na resin (1x)
⬢Šroub M2.5x8rt Torx (22x)
⬢FEP fólie (1x)
⬢Šroub vaničky (2x) ze staré vaničky
⬢Vezměte rám vaničky na pryskyřici (na orientaci nezáleží) a do rohů zasuňte čtyři Torx šrouby 2.5x8rt.
⬢UPOZORNĚNÍ: Následující postup je zásadní. Nejprve si přečtěte pokyny! FEP fólie se skládá ze tří vrstev. Dvě vrstvy slouží k ochraně střední vrstvy, což je teprve vlastní FEP fólie.
⬢Oddělte všechny vrstvy mírně od sebe, abyste je rozeznali:
⬢Silnější vnejší ochranná vrstva
⬢Silná prostřední vrstva (samotná FEP fólie)
⬢Tenká vnější ochranná vrstva
⬢Měli byste skončit s prostřední vrstvou, která je bez obou vnějších vrstev. Také zkontrolujte, zda jste odstranili všechny zbytky.
⬢Opatrně položte fólii FEP na rám a na šrouby a pomocí nich fólii natáhněte a vyrovnejte.
⬢Opatrně otočte rám vzhůru nohama.
Při zacházení s FEP fólií doporučujeme používat nitrilové rukavice, abyste eliminovali otisky prstů na fólii.
⬢Zkontrolujte, zda jsou zarovnané otvory v rámu s otvory na FEP fólii.
NEPRORÁŽEJTE nové otvory pro Torx šrouby!
⬢Začněte vkládat zbylé šrouby. Netlačte příliš silně, abyste rám neohnuli.
Pokud je obtížné šroub zasunout, zašroubujte jej rukou.
⬢Zkontrolujte, zda jste použili dvacetdva Torx šroubů M2,5x8rt.
⬢Připravte vaničku na pryskyřici, položte ji na rovný povrch spodní stranou nahoru.
⬢Umístěte rám s fólií a šrouby na vaničku a začněte utahovat šrouby M2.5x8rt pomocí nástroje typu Torx. Postupujte v naznačeném směru a utahujte jeden po druhém. Šrouby dotahujte jen na několik otáček. V tuto chvíli je nedotahujte úplně!.
Uvnitř otvorů ve vaničce na resin nejsou žádné závity. Šroub je tam při utahování přetne. Proto při utahování lehce tlačte klíč směrem ke šroubu.
Utáhněte je o několik otáček, aby na závit jen nasedl a nastavila se pozice. Šrouby zatím nedotahujte úplně!!!
BUĎTE OPATRNÍ, abyste TORX klíčem nepoškodili FEP fólii!
⬢Utáhněte všechny šroubky v pořadí označeném čísly na obrázku. Začněte šroubkem označeným 1 v rohu a pokračujte kolem vaničky cik cak tak, jako je to označeno.
Je důležité dodržet cik cak postup utahování, abyste měli jistotu, že je FEP fólie rovnoměrně napnutá, a že z vaničky neuniká resin.
⬢Nakonec dotáhněte všechny šrouby. Tentokrát postupujte ve směru hodinových ručiček.
Ujistěte se, že jsou všechny šrouby úplně dotaženy! Vytékající resin může tiskárnu fatálně poškodit.
⬢Vezměte jakýkoli nůž s ostrým hrotem (není součástí balení).
⬢Opatrně udělejte ve FEP fólii dva otvory, jako na obrázku.
⬢Propíchněte oba otvory dvěma směry (do tvaru kříže).
Nepoužívejte nůž s tupou špičkou, abyste FEP fólii napínáním při propichování nepoškodili.
Vychytávka: Otočte vaničku do její "normální polohy" a naplňte ji vodou z kohoutku až po okraj. Sledujte, jestli voda neprosakuje ven.
⬢Sloupněte z tiskového displeje ochrannou fólii.
⬢Vložte vaničku do tiskárny a zajistěte ji dvěma šrouby.
⬢Montáž nové tiskové platformy k tiskárně.
Nepoužívejte novou platformu a starou verzi vaničky na resin. A naopak. Může to způsobit řadu problémů.
⬢Dobrá práce! Máte hotovo.
⬢Porovnejte konečný vzhled s obrázkem a přejděte na další kapitolu: 4. Aktualizace firmwaru
