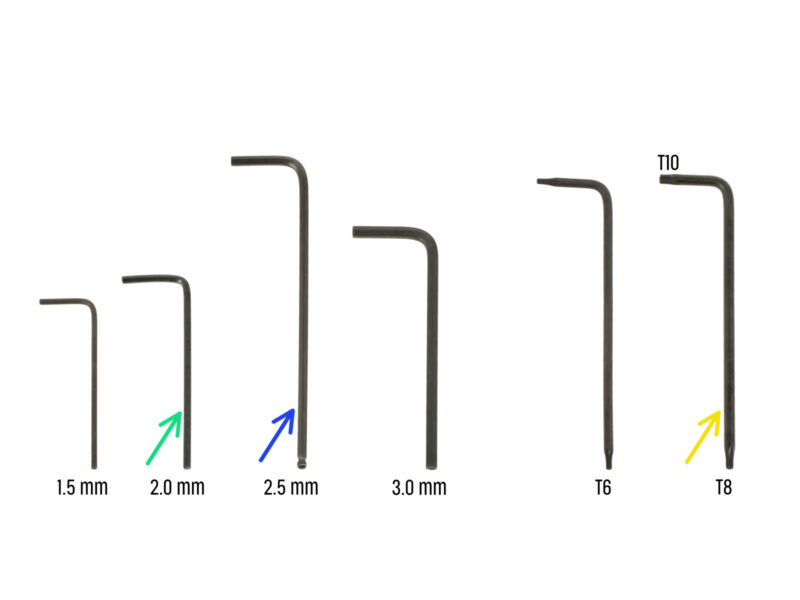

⬢Pro tuto kapitolu si prosím připravte:
⬢2,0mm inbusový klíč
⬢2,5mm inbusový klíč
⬢T8/10 Torx klíč
CS
Přihlásit- English
- Español
- Italiano
- Deutsch
- Polski
- Français
- 日本語
- Home
- MK3.5
- Manuály k sestavení
- Upgrade tiskárny Original Prusa i3 MK3S/MK3S+ na MK3.5
- 6. Upgrade vyhřívané podložky
6. Upgrade vyhřívané podložky
Menu
- Upgrade tiskárny Original Prusa i3 MK3S/MK3S+ na MK3.5
- 1. Úvod
- 2. Kontrola dílů
- 3. Rozebrání tiskárny
- 4. Sestavení xBuddy
- 5. Sestavení xLCD & zdroje napájení
- 6. Upgrade vyhřívané podložky
- 1. Nářadí potřebné k této kapitole
- 2. Vyjmutí termistoru vyhřívané podložky
- 3. Nový termistor vyhřívané podložky: příprava dílů
- 4. Příprava vyhřívané podložky a termistoru
- 5. Zakrytí termistoru
- 6. Upevnění termistoru na místo
- 7. Napojení kabelu vyhřívané podložky: příprava dílů
- 8. Napojení kabelu vyhřívané podložky (1. část)
- 9. Napojení kabelu vyhřívané podložky (2. část)
- 10. Napojení kabelu vyhřívané podložky (3. část)
- 11. Zakrytí kabelů vyhřívané podložky: příprava dílů
- 12. Sestavení dílu heatbed-cable-cover-bottom (spodní krytka heatbedu)
- 13. Sestavení dílu heatbed-cable-cover (krytka vyhřívané podložky): nylonový filament
- 14. Sestavení dílu heatbed-cable-cover-bottom (spodní krytka heatbedu)
- 15. Sestavení dílu heatbed-cable-cover-top (vrchní krytka vyhřívané podložky)
- 16. Omotání textilního rukávu
- 17. Instalace dilatačních podložek: příprava dílů
- 18. Příprava dilatačních podložek
- 19. Instalace dilatační podložky
- 20. Uchycení vyhřívané podložky: příprava dílů
- 21. Uchycení vyhřívané podložky
- 22. Utažení vyhřívané podložky
- 23. Heatbed-cable-holder: příprava dílů
- 24. Vedení kabelů vyhřívané podložky
- 25. Zakrytí kabelů vyhřívané podložky
- 26. Instalace ESP modulu: příprava dílů
- 27. Instalace ESP modulu
- 28. Odměňte se!
- 29. Už to bude
- 7. Upgrade extruderu
- 8. Finále
- Aktualizace seznamu změn v manuálu MK3.5
6. Upgrade vyhřívané podložky
Relevantní pro:
Poslední aktualizace a year ago Obtížnost
Střední Kroky
29 Dostupné překlady
V následujících krocích vyměníte starý termistor vyhřívané podložky (z předchozího modelu tiskárny) za novou verzi, která je kompatibilní s tiskárnami MK4, MK3.9 a MK3.5.
Pokud jste si zakoupili novou vyhřívanou podložku s upgrade balíčkem — běžně pro uživatele tiskáren s 2+1 šrouby na staré vyhřívané podložce — ujistěte se, že je nový termistor předinstalován. To si můžete snadno ověřit tak, že zkontrolujete, zda je na konci kabelu termistoru bílý konektor. Přítomnost tohoto konektoru znamená, že nový termistor je již na místě a můžete přejít k následujícímu kroku Montáž kabelu vyhřívané podložky: příprava dílů
⬢Ze spodní strany vyhřívané podložky odlepte žlutou kaptonovou pásku a stříbrnou hliníkovou pásku.
⬢Z vyhřívnané podložky vyjměte kabel termistoru vyhřívané podložky.
⬢Pro následující kroky si prosím připravte:
⬢Termistor vyhřívané podložky MK4 (1x)
⬢Kaptonová páska (1x)
⬢Hliníková páska (1x)
Věnujte pozornost pokynům! „Žlutá“ kaptonová páska má tendenci se muchlat a nebudete moci obnovit její původní tvar!
Všechny potřebné díly naleznete v sáčku Sada termistorů.
⬢Poté, co jste odstranili termistor a pásky, očistěte celou desku, abyste odstranili mastnotu. Můžete ponechat lepidlo, které bylo pod hliníkovou páskou.
⬢Umístěte termistor na vyhřívanou podložku. Hrot termistoru musí být v kruhu.
Pokud toto místo vynecháte, tiskárna bude odečítat nesprávné hodnoty teploty.
Všimněte si, na které straně je senzor připojeno k vyhřívané podložce.
⬢Vezměte stříbrnou hliníkovou pásku a opatrně z ní sloupněte ochrannou fólii.
⬢Přilepte pásku na vyhřívanou podložku, ALE POUZE na střed termistoru (uvnitř kruhu). Pořádně si zkontrolujte správné umístění.
⬢Odlepte nebo mírně ohněte pásku, abyste odhalili špičku termistoru.
⬢Udržujte polohu termistoru a zakryjte jej hliníkovou páskou. Ujistěte se, že je páskou zakrytý celý senzor termistoru.
Nyní nalepte finální "žlutou" kaptonovou pásku. NESLEPUJTE ochrannou fólii z celé kaptonové pásky najednou, zkroutí se!!!
⬢Odlepte asi 1 cm dlouhý proužek kaptonové pásky a přilepte jej na vyhřívanou podložku. Ujistěte se, že páska řádně přilnula.
Ujistěte se, že kaptonová páska nepřekrývá žádné otvory pro šrouby ve vyhřívané podložce.
Kaptonová páska má větší plochu než stříbrná páska. Ujistěte se, že je stříbrná páska překryta ze všech stran.
⬢Pokračujte v lepení pásky. Dbejte na to, aby se v oblasti termistoru příliš nezkroutila.
⬢Zkontrolujte, zda je celý přilnavý povrch správně připevněn k vyhřívané podložce.
⬢Pro následující krok si prosím připravte:
⬢Vyhřívaná podložka MK52 24V (1x)
⬢Kabel vyhřívané podložky červený (1x)
⬢Kabel vyhřívané podložky - černý (1x)
⬢Šroub M3x10 (2x)
⬢Podložka M3w (2x)
⬢Matka M3nN (2x)
⬢POZOR, JE DŮLEŽITÉ správně zapojit napájecí kabel. Než začnete se skládáním, podívejte se na piny. Pin vlevo s označením "GND" musí být připojen k ČERNÉMU DRÁTU
⬢Vezměte oba kabely vyhřívané podložky. Všimněte si jak jsou kabely označeny. Pro následující kroky si připravte stranu kabelu bez štítku.
⬢Umístěte černý vodič nad kolíček se značkou "GND". Použijte konec kabelu, který není označen QR kódem. QR kód musí být na druhém konci.
⬢Na kulatý konektor kabelu umístěte podložku M3w.
⬢Prostrčte šroub M3x10 skrz všechny části.
⬢Podržte šroub a opatrně otočte vyhřívanou podložku vzhůru nohama.
⬢Umístěte samojistnou matku M3nN na šroub M3x10 a částečně ji utáhněte.
⬢Nyní obraťte vyhřívanou podložku. S pomocí univerzálního klíče a inbusu šroubek dotáhněte. Pozice kabeláže se upraví v následujících krocích, zatím je tedy neutahujte příliš silně.
⬢Tento krok opakujte pro zapojení druhého (Červeného / + / VCC) kabelu. Použijte konec kabelu, který není označen QR kódem. QR kód musí být na druhém konci.
Než budete pokračovat, prosím znovu zkontrolujte, že:
⬢ČERNÝ drát musí být připojen k "GND"
⬢ČERVENÝ drát musí být připojen k "VCC"
⬢Krytka kabeláže (cable cover), která bude nasazena později vyžaduje, aby byly konektory mírně nakloněny k sobě. Opatrně na ně zatlačte, avšak nechte mezi nimi mezeru.
Nyní pevně utáhněte oba šroubky pomocí kleští a inbusového klíče. Ujistěte se, že se pozice koncovek kabelů při dotahování nezměnila.
⬢Pro následující kroky si prosím připravte:
⬢Nylonová struna 2x380 mm (1x)
⬢heatbed-cable-cover-bottom
⬢heatbed-cable-cover-top
⬢Šroub M3x10 (3x)
⬢Matka M3n (3x)
⬢Textilní rukáv 5x350 (1x)
Konce textilního rukávu jsou z výroby tepelně zataveny, aby se zabránilo jejich roztržení. Pro jejich otevření je nutné zatavené koncové spoje rozříznout nebo roztrhnout.
⬢Vložte tři matky M3n do tvarovaných otvorů v plastovém dílu heatbed-cable-cover-bottom.
Použijte techniku vtahování matek pomocí šroubu.
⬢Umístěte plastový díl heatbed-cable-cover-bottom tak, jak vidíte na obrázku. Prostrčte kabel termistoru vyhřívané podložky skrz spodní část dílu heatbed-cable-cover-bottom.
⬢Zasuňte nylonovou strunu do otvoru v dílu heatbed-cable-cover-bottom. Ujistěte se, že struna na druhé straně příliš nevyčuhuje. Při zasunutí nylonové struny, si dejte pozor aby nedošlo k poškození kabelů od termistoru, který je veden pod plastovým dílem.
Př vkládání nylonového filamentu dbejte na to, aby filament nepoškodil termistorové kabely pod tištěným dílem.
⬢Orientujte zakřivení struny filamentu podle třetího obrázku.
⬢Zasuňte spodní část krytu kabelu (cable-cover-bottom) pod konektory kabelu vyhřívané podložky (matice M3nN). Správnou orientaci vidíte na obrázku.
⬢Zajistěte krytku šroubem M3x10 z vrchní strany. Šroubek pevně utáhněte.
Ujistěte se, že je nylonový filament stále ohnutý nahoru jako v předchozím kroku.
⬢Konec kabelového svazku zabalte společně s nylonovým vláknem do opletu. Posuňte objímku co nejvíce směrem k výhřívané podložce.
⬢Připevněte díl heatbed-cable-cover-top na spoj a zajistěte jej dvěma šrouby M3x10.
⬢Na spodní straně nechte na kabelu termistoru volnost pro prostrčení jednoho prstu.
⬢Ujistěte se, že mezi krytkami není velká mezera.
⬢Dokončete ovinutí svazku kabelů textilním rukávem. Stočte textilní rukáv okolo kabelů, ale nekruťte kabely uvnitř.
⬢Pro následující kroky si prosím připravte:
⬢Dilatační podložka (8x)
⬢Šroub M3x6r (8x)
⬢Do vnějších otvorů na pojezdu Y-carriage našroubujte osm šroubků M3x6r. Zatím je nedotahujte úplně. Pár otoček bude prozatím stačit.
Vezměte prosím na vědomí, že existují dvě verze Y-carriage. Tento krok popisuje instrukce pro obě verze, buďte prosím velmi opatrní.
Instalace dilatačních podložek musí být provedena pečlivě. Následující kroky jsou kritické pro správnou funkci tiskárny. Pečlivě si přečtěte pokyny:
⬢Nasuňte dilatační podložku ze strany, na které se nachází šroubek M3x6r.
Ujistěte se, že jsou dilatační podložky správně orientovány. Je zde výřez přibližně stejného tvaru jako dilatační podložka. Podložka do výřezu musí zapadnout. Viz druhý obrázek.
Některé Y-carriage nemají výřezy, závisí to na verzi modelu tiskárny. Umístěte dilatační podložky podle obrázku.
⬢Zajistěte polohu a orientaci a utáhněte šroubek M3x6r pomocí 2mm inbusového kliče.
⬢Stejně pokračujte i pro zbytek dilatačních podložek.
STARÝ Y-CARRIAGE: U starého Y-carriage (pojezd osy Y) bez výřezu udržujte při utahování správnou polohu a orientaci dilatační podložky pomocí univerzálního klíče.
⬢Pro následující kroky si prosím připravte:
⬢Šroub M3x4bT (8x)
⬢Šroub M3x14bT (1x)
⬢Podložka 3,1x6x8 mm (1x)
⬢Položte podložku na díl Y-carriage a zarovnejte ji s otvorem uprostřed.
⬢Nasaďte vyhřívanou podložku na díl Y-carriage a zajistěte ji pomocí šroubu M3x14bT, který prochází podložkou. Šroub zatím nedotahujte úplně.
⬢Vložte šroubky M3x4bT do zbývajících otvorů. Zatím neutahujte šroubky úplně.
⬢Až budete mít osazené všechny šrouby, utáhněte je v následujícím pořadí:
⬢Středový šroub
⬢První čtyři šrouby (na stranách)
⬢Poslední čtyři šrouby (v rozích)
Šrouby utahujte pevně a opatrně.
⬢Pro následující kroky si prosím připravte:
⬢Heatbed-cable-holder (1x)
⬢Šroub M3x6 (2x)
⬢6/32" šroub svorkovnice (2x)
⬢Veďte kabely vyhřívané podložky čtvercovým otvorem na zadní straně krabičky xBuddy.
⬢Protáhněte filament označeným otvorem pod čtvercovým otvorem.
⬢Umístěte černý kabel vyhřívané podložky na levou svorku a utáhněte pojistný šroub.
⬢Umístěte červený kabel vyhřívané podložky na pravou svorku a utáhněte pojistný šroub.
⬢Připojte kabel termistoru vyhřívané podložky k desce xBuddy.
⬢Připevněte díl heatbed-cable-holder ke krabičce xBuddy. Svazek s kabely musí mířit směrem nahoru. Svazek zajistěte pevným utažením obou M3x6 šroubků.
⬢Pro následující kroky si prosím připravte:
⬢Wi-Fi modul ESP-01S (1x) v černém plastovém obalu
⬢Šroub M3x6 (1x)
⬢Wifi-cover (1x)
Při manipulaci a připojování ESP modulu buďte velmi opatrní, aby nedošlo k ohnutí a poškození kolíků (pinů).
⬢Uchopte desku ESP Wi-Fi modulu za její hrany a zapojte její piny do slotu dílu xBuddyBox. Ujistěte se, že je modul správně orientován. Viz druhý obrázek.
⬢Zakryjte modul ESP krytem WiFi-cover.
⬢Zajistěte jej šroubem M3x6.
⬢Snězte osm medvídků.
Věděli jste, že v roce 2014 byl do standardu Unicode přidán emoji inspirovaný gumovými medvídky, který umožňuje milovníkům gumových medvídků vyjádřit svou lásku k těmto sladkostem v digitální konverzaci.
⬢Zatím nic složitého, že? Nic složitého nečekejte :). Přejděme k několika posledním kapitolám.
⬢Přejděte na kapitolu 7. Upgrade extruderu
