Instalando el simulador MINI404

Este artículo está también disponible en los siguientes idiomas:

Los MK/MINI404 son simuladores de las plataformas RAMBO/Einsy Rambo/Buddy. Está desarrollado y funciona de forma nativa en Linux. Es posible montarlo en Windows usando Cygwin, pero aquí iremos por el camino de Linux.

En Prusa Research utilizamos esta herramienta para probar el firmware en desarrollo y hermosas capturas de pantalla para los registros de cambios de Github y nuestra Base del conocimiento. Hay una gama de opciones para la automatización a través de scripts, y es una gran manera de probar tus propias builds personalizadas del firmware o cómo las traducciones de la comunidad formatean, actúan y leen en las pantallas de nuestras diversas impresoras. O tal vez simplemente quieres ver la impresora en acción y explorar la disposición del menú y la solución que hemos ideado, si estás considerando una impresora Original Prusa.

Este es un proyecto que todavía está en marcha. Algunos de los errores o procedimientos menos ágiles que se mencionan aquí pueden haber sido corregidos en este momento y se pueden haber añadido nuevas funcionalidades. Esta guía tiene el objetivo de ser un enfoque de laico para instalar y empezar a jugar con esta maravillosa herramienta, así como un grito al creador conocido como VintagePC.

Requisitos previos:

Se debe instalar una distribución de Linux. Se puede instalar en una VM, pero no cubriremos la instalación y configuración de eso aquí. Ten en cuenta que se han experimentado grandes problemas gráficos bajo VirtualBox en Windows 10.

Aquí, lo estamos ejecutando en Linux Mint (versión ligera Xfce), simplemente porque el escritor lo prefiere. En realidad está desarrollado bajo OpenSUSE, pero las dependencias y los comandos que se describen aquí están basados y probados en Linux Mint. Sin embargo, esta guía debería cubrir la mayoría de las distribuciones basadas en Debian/Ubuntu. Cualquier distro probablemente servirá, pero las dependencias necesarias pueden diferir entre distros. Si no está familiarizado con Linux, te recomendamos que adquieras una distribución basada en Debian, ya que ésta está bien documentada y es para la que esta guía cubre las dependencias.

Un aspecto negativo de esta distro es el tamaño de instalación bastante grande, así que asegúrate de que la VM tiene:

• Al menos 15-20GB de HDD.
• Acceso a al menos 2 núcleos de CPU
• Aceleración gráfica activada
• Portapapeles compartido
• Tiene una carpeta compartida con la máquina host (opcional)

Instalaremos un simulador tras otro, y cubriremos el uso básico en un artículo vinculado. Deberías empezar con MK404, ya que esto es un poco más fácil y puede generar algunos archivos utilizados en el MINI404, que el MINI404 no puede generar por sí mismo (o al menos no tan fácilmente).

Actualización e instalación de dependencias

Prepárate para convertirte en un súper hacker mientras entramos en... ¡El TERMINAL! Asumiremos que tienes una instalación fresca de Linux aquí, pero el procedimiento no debería importar si ya tienes Linux. Puede que simplemente tengas ya algunos de los paquetes necesarios.

sudo apt-get update -y

sudo apt-get upgrade -y

sudo apt-get install git libglib2.0-dev libfdt-dev libpixman-1-dev zlib1g-dev cmake libsasl2-dev libsdl1.2-dev libseccomp-dev libsnappy-dev libssh2-1-dev libelf-dev gcc-avr libglew-dev freeglut3-dev libsdl-sound1.2-dev libpng-dev libsdl2-dev libgtk-3-dev libstdc++6 g++-7 python2-dev python3-dev libjpeg-dev libwebp-dev libtiff5-dev libsdl2-image-dev libsdl2-image-2.0-0 libusb-1.0-0-dev ninja-build -y

sudo apt-get install build-essential -y

sudo reboot

git clone https://github.com/vintagepc/MINI404.git

cd MINI404

git submodule init

git submodule update

./configure --target-list=buddy-softmmu --enable-opengl

make -j2

cd

cd MINI404/build/

wget https://prusa-buddy-firmware-dependencies.s3.eu-central-1.amazonaws.com/bootloader-mini-1.0.0.zip

unzip bootloader-mini-1.0.0.zip

wget https://cdn.prusa3d.com/downloads/firmware/prusa3d_fw_4_3_3_MINI.zip

unzip prusa3d_fw_4_3_3_MINI.zip

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24

cd MINI404/build/ ; ./qemu-system-buddy -machine prusa-mini -kernel prusa3d_4.3.3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24

truncate -s 8M SPIflash.bin

truncate -s 64K st25block1.bin

truncate -s 64K st25block2.bin

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24 -mtdblock SPIflash.bin -pflash st25block1.bin -pflash st25block2.bin

wget http://help.prusa3d.com/wp-content/uploads/2021/11/MINIUSB.zip

unzip MINIUSB.zip

Si deseas descargar un código G y ponerlo en la "memoria USB", utiliza wget [link] desde un enlace en Prusaprinters. ¡Los comandos de abajo descargarán y copiarán el archivo ya presente!

wget https://media.prusaprinters.org/media/prints/13787/gcodes/339252_4279d4ab-37ae-49d3-bd5e-ee70893b0eec/sheep_pmoews_200um_mini_pla_2h17m.gcode

Pon el archivo de código G en la imagen del archivo (tarjeta sd) usando mtools.

mcopy -vsi FAT32.img sheep_pmoews_200um_mini_pla_2h17m.gcode ::

Para arrancar MINI404

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24 -mtdblock SPIflash.bin -pflash st25block1.bin -pflash st25block2.bin -drive if=none,id=usbstick,format=raw,file=MINIUSB.img -device usb-storage,drive=usbstick

Ethernet (PrusaLink!)

Sí, ¡también puedes conectarte a la máquina de forma remota! Básicamente diriges el internet de la VM a la impresora. Esto le dará la opción de probar los servidores NTP y el control remoto de la impresora MINI404.

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24 -mtdblock SPIflash.bin -pflash st25block1.bin -pflash st25block2.bin -drive if=none,id=usbstick,format=raw,file=MINIUSB.img -device usb-storage,drive=usbstick -netdev user,id=mini-eth,hostfwd=tcp::3333-:80

Ahora puedes encontrar la IP en Configuración de red, en el menú de la impresora.

Gráficos elegantes

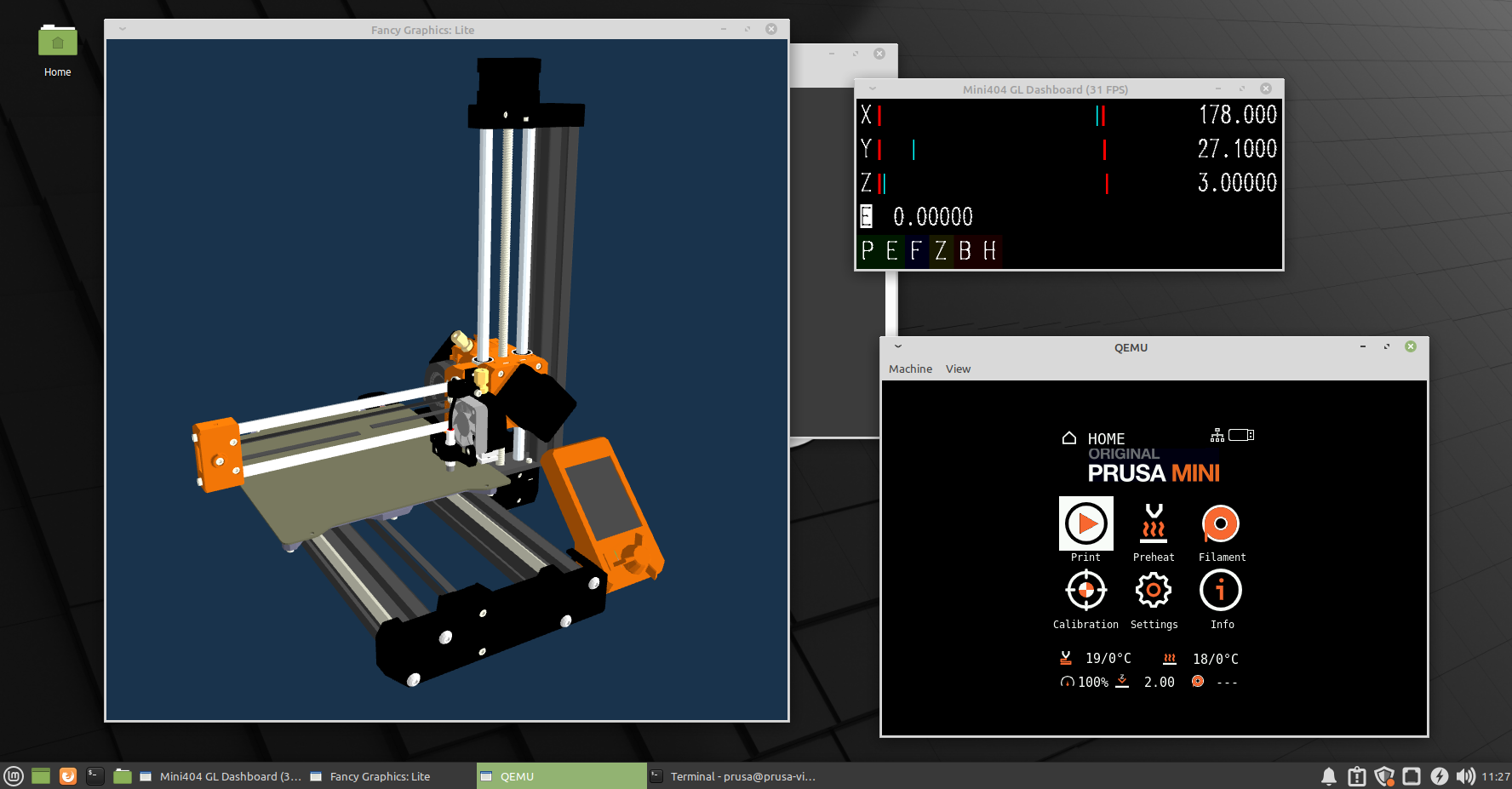

Para obtener la experiencia completa, puedes añadir append gfx-full para obtener un modelo 3D dinámico de la impresora. Las opciones gráficas son muchas, así que consulta el siguiente enlace para ver el conjunto completo de argumentos.

https://github.com/vintagepc/MINI404/wiki/Advanced-Visuals

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24 -mtdblock SPIflash.bin -pflash st25block1.bin -pflash st25block2.bin -drive if=none,id=usbstick,format=raw,file=MINIUSB.img -device usb-storage,drive=usbstick -netdev user,id=mini-eth,hostfwd=tcp::3333-:80 -append gfx-full

Creación de un archivo de script para iniciarlo

Como puede ver, la cola para el lanzamiento se está haciendo bastante larga. Hay una herramienta en línea para generar toda la línea en función de lo que utilice, pero también puede crear un script bash para lanzar una configuración establecida.

Crea y empieza a editar un pequeño archivo de texto con el editor Nano.

sudo nano startMINI404.sh

Pega la línea siguiente (o la que tenga)

./qemu-system-buddy -machine prusa-mini -kernel prusa3d_fw_4_3_3_MINI.bbf -chardev vc,id=p404-scriptcon,cols=80,rows=24 -mtdblock SPIflash.bin -pflash st25block1.bin -pflash st25block2.bin -drive if=none,id=usbstick,format=raw,file=MINIUSB.img -device usb-storage,drive=usbstick -netdev user,id=mini-eth,hostfwd=tcp::3333-:80 -append gfx-full

Cierra y guarda

Ctrl+x -> Yes to save -> enter to confirm the file-name.

Haz que el script sea ejecutable

sudo chmod +x startMINI404.sh

A partir de ahora puedes iniciar el script desde la carpeta con:

./startMINI404.sh

Usando el MINI404

Para controlar el simulador, como hacer capturas de pantalla, manipular el hardware simulado (cortocircuitar o desconectar ventiladores y calefactores, etc.), debe utilizar comandos de scripting (scriptcon).

https://github.com/vintagepc/MINI404/wiki/Scripting-Mini

La consola para esto se encuentra en una de las pestañas llamadas p404-scriptcon (cuadrado verde). Selecciónela y sepárela para que quede separada (flecha morada). Cada comando se describe en el enlace anterior. Copiar/Pegar no funciona, pero la tecla Tab hará el autocompletado.

Ahora puedes tener una vista con la pantalla en un lado (cuadrado azul), la consola del script en otro (cuadrado verde), y la salida del terminal que confirma la generación de archivos (cuadrado morado). A la derecha en la captura de pantalla de abajo se ve el comando para hacer una captura de pantalla de la pantalla y guardarla como PNG.
