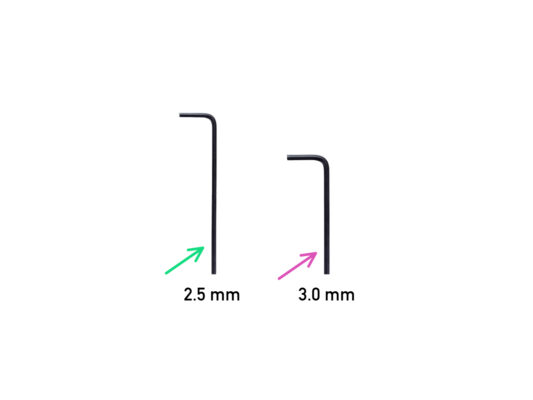

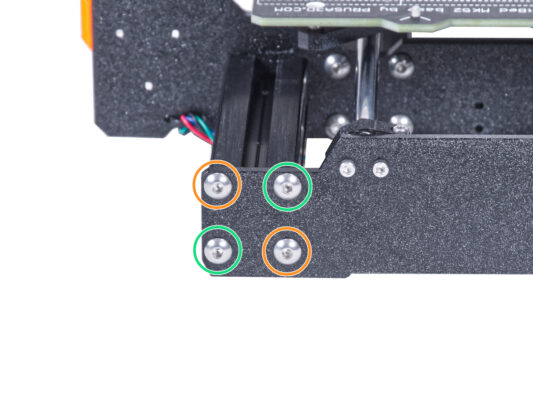

⬢Tournez l'imprimante et depuis l'arrière de l'imprimante, desserrez les deux vis fixant le bloc d'alimentation sur le petit profilé en aluminium.

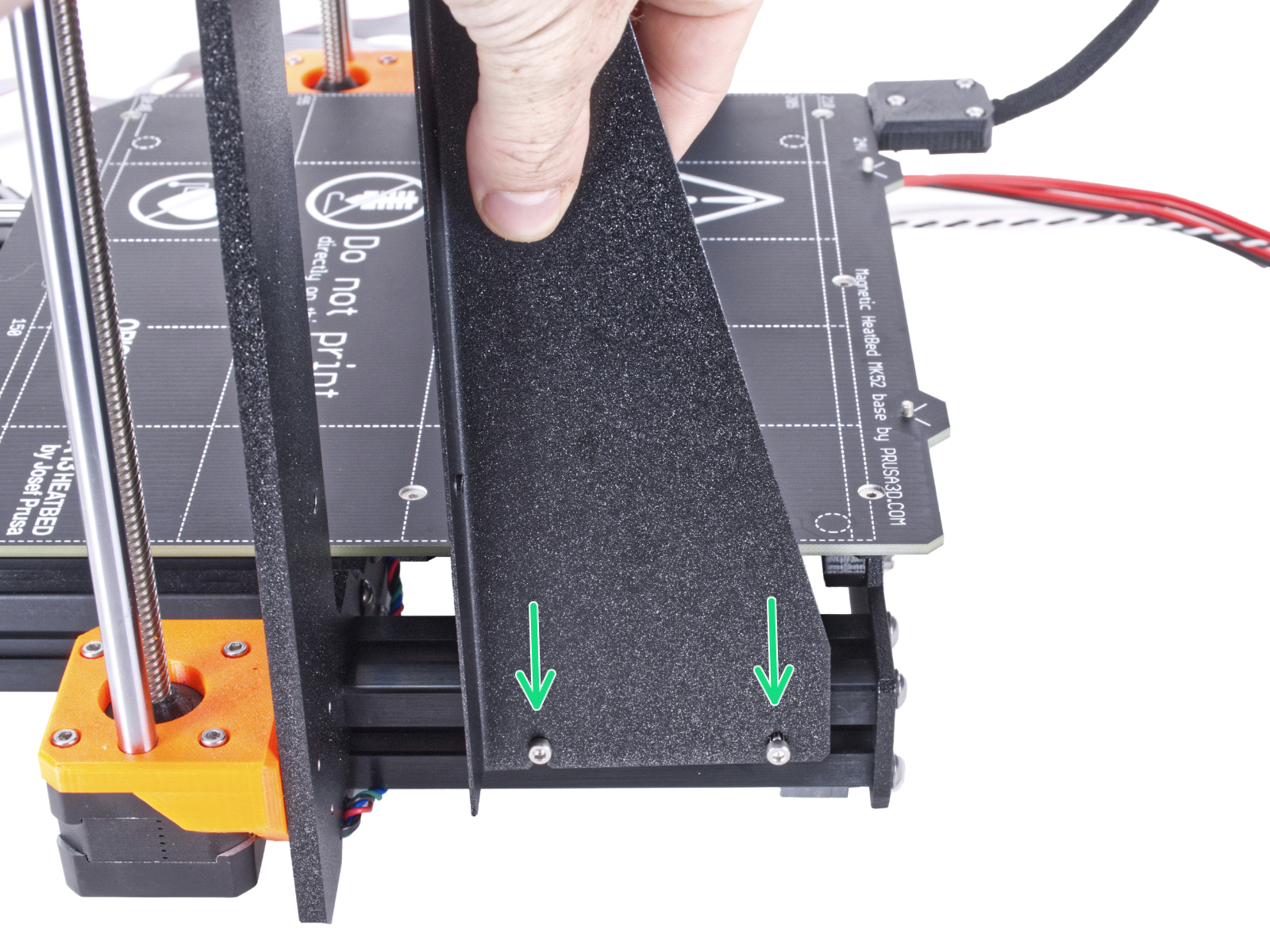

⬢Retournez l'imprimante avec la face avant face à vous et desserrez les deux vis fixant le bloc d'alimentation au cadre. Maintenez le bloc d'alimentation pour l'empêcher de tomber.
⬢Placez soigneusement le bloc d'alimentation à côté de l'imprimante sur un morceau de tissu pour éviter d'endommager le bloc d'alimentation ou la surface de travail.
⬢Tournez l'imprimante avec précaution du côté de "l'électronique".
Évitez de poser l'imprimante sur les câbles du LCD !
⬢Localisez les trous circulaires dans le cadre près du moteur droit de l'axe Z.
Dans les étapes à venir, veuillez serrer tous les colliers de serrage prudemment car vous risquez de pincer/casser les câbles.

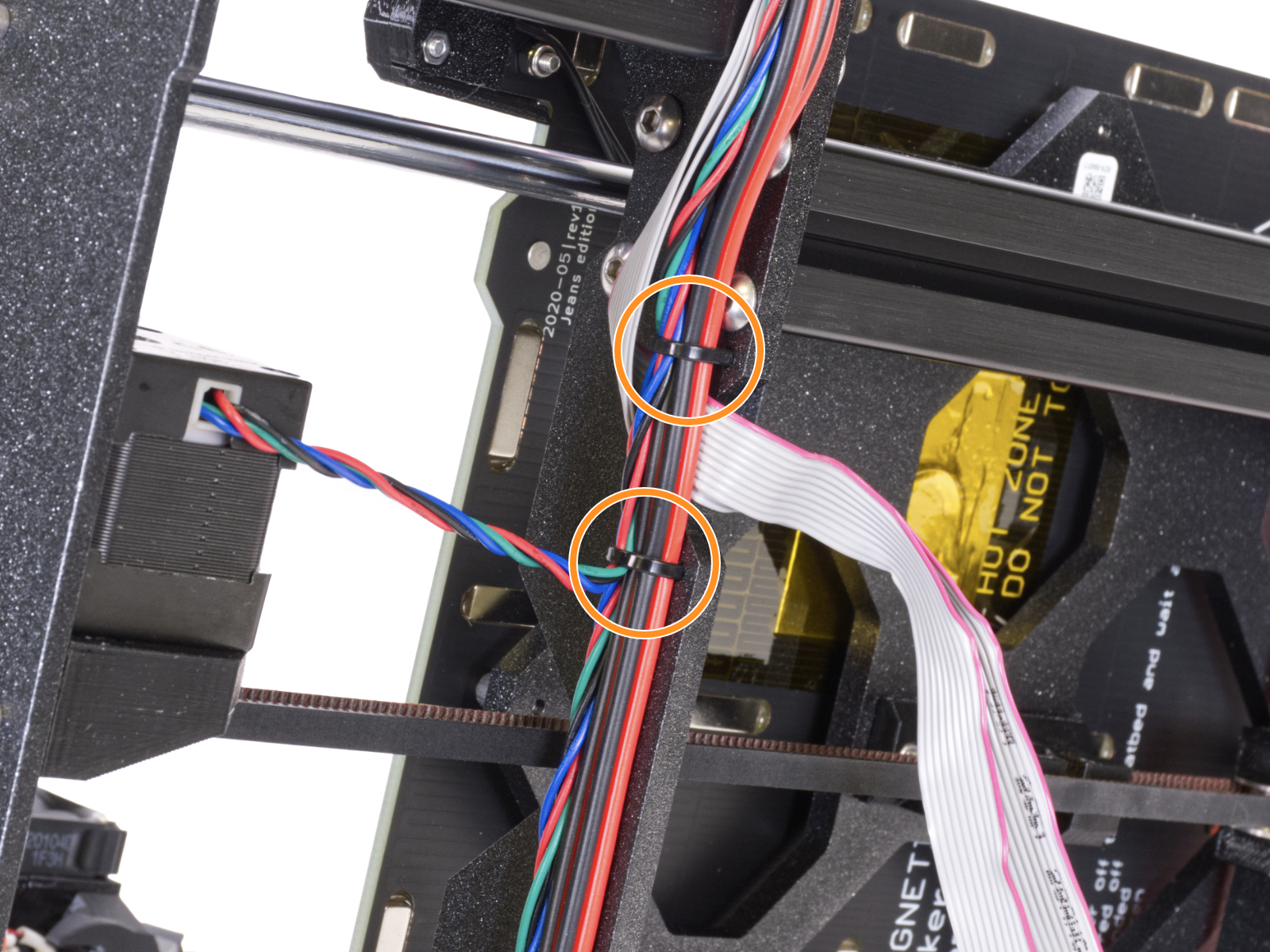

⬢Passez le collier de serrage à travers les trous circulaires dans le cadre pour créer une boucle.
⬢Guidez le câble du moteur dans le collier de serrage et serrez-le. Soyez prudent de ne pas trop serrer le collier puisqu'il peut couper les fils. Coupez le bout restant.
⬢Continuez vers le bas et utilisez un autre collier de serrage pour créer la boucle suivante.

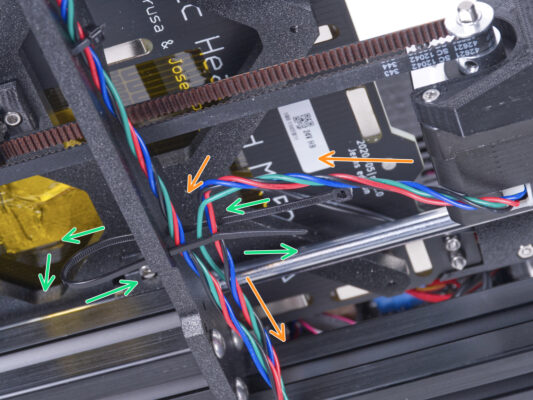

⬢Insérez le câble du moteur de l'axe Y dans le faisceau en cours.
⬢Placez délicatement le câble dans le collier de serrage et serrez-le pour qu'il soit ajusté et qu'il maintienne les fils. Soyez prudent de ne pas trop serrer le collier puisqu'il peut couper les fils. Coupez le bout restant.
⬢Suivez les câbles et fixez le faisceau avec le collier de serrage dans les deux trous suivants.

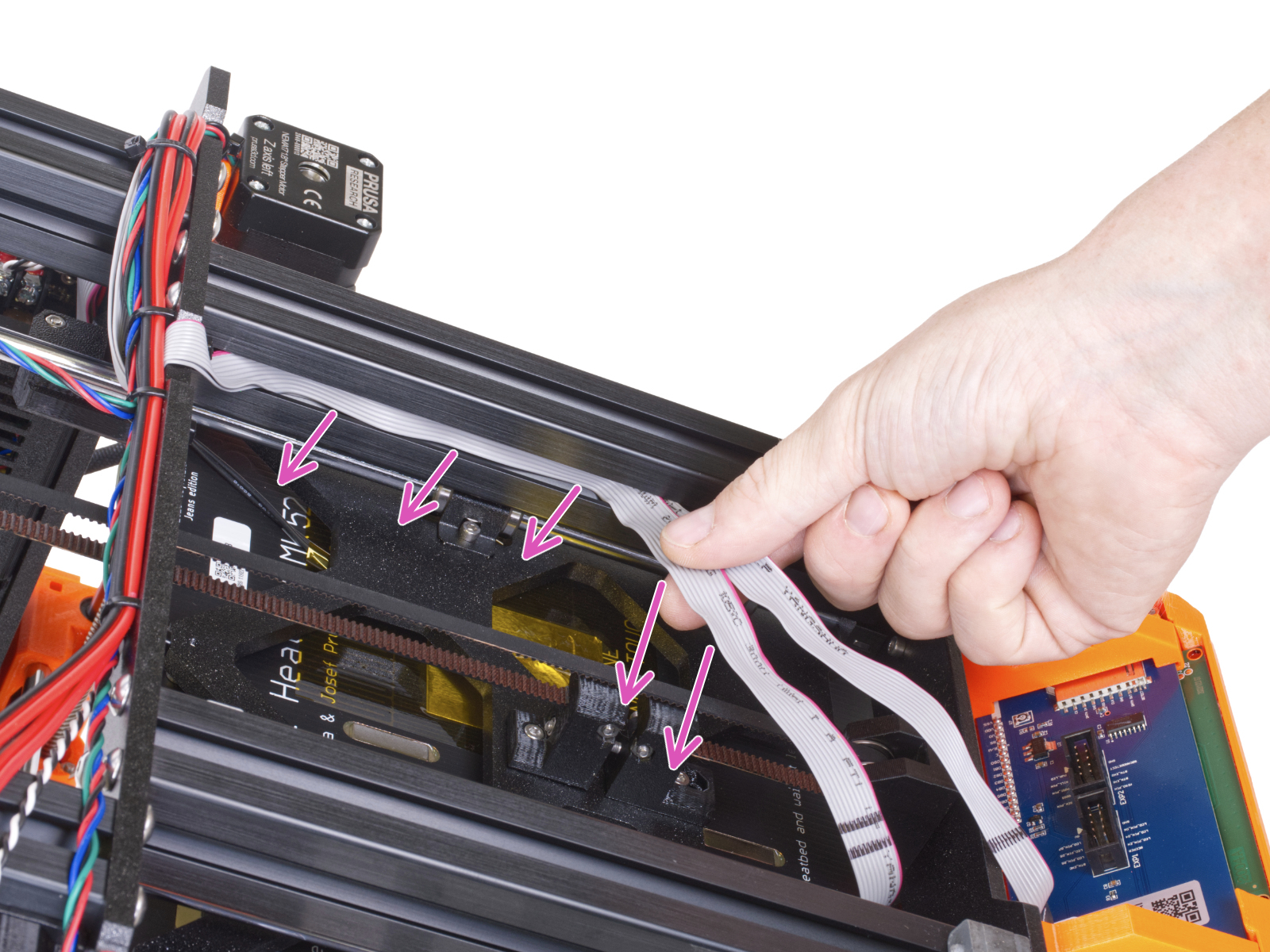

⬢Depuis l'électronique, passez les câbles du LCD dans la gaine textile.
⬢Gainez toute la longueur du faisceau des câbles du LCD.
⬢À l'aide du collier de serrage, créez une boucle à travers les trous circulaires du cadre autour du faisceau des câbles du moteur et des câbles du LCD.
N'oubliez pas d'inclure le câble du moteur gauche de l'axe Z sur la face avant du cadre ! Voir le détail.
⬢Laissez 2-5 cm à partir de l'électronique découvert. Fixez le faisceau de câbles avec le collier de serrage. Ne serrez pas trop le faisceau ! Vous pourriez couper les câbles.
⬢Faites glisser le LCD-support-L du côté gauche de la carte LCD (le côté avec la fente pour la carte SD) à peu près dans la même position que sur l'image.
⬢Faites glisser le LCD-support-R du côté droit à peu près dans la même position que sur l'image.

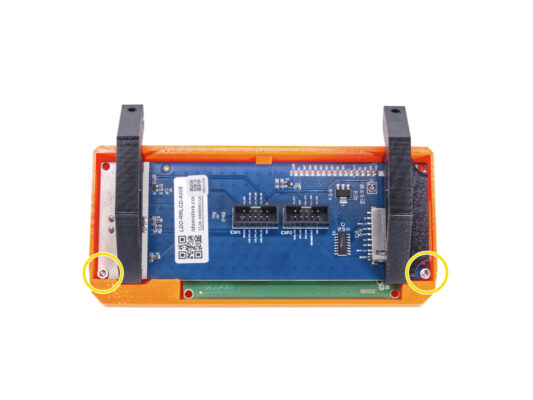

⬢Insérez l'écran LCD avec les supports au fond du LCD-cover. Le contrôleur LCD doit se clipser sous le support au centre du LCD-cover.
⬢Ajustez la position des supports si nécessaire. Il doit rentrer dans les découpes.

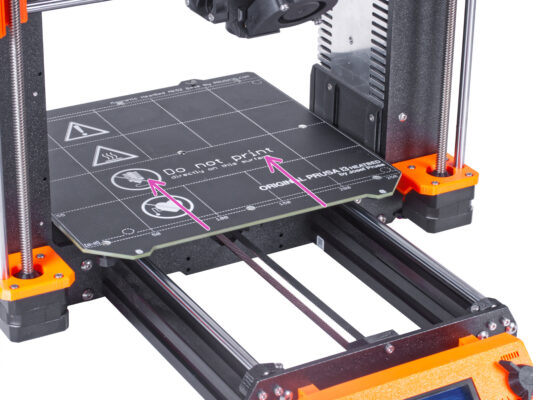

⬢Placez soigneusement le bloc d'alimentation sur le plateau chauffant. Utilisez un morceau de tissu comme protection.
⬢Bravo, l'imprimante est prête.
Mettez l'imprimante de côté pendant un certain temps, nous en aurons besoin plus tard.
⬢Passons maintenant au chapitre suivant : 3. Assemblage de l'enceinte
