7. Système de filtration avancé (module complémentaire)

Menu

7. Système de filtration avancé (module complémentaire)

7. Système de filtration avancé (module complémentaire)
Pertinent pour:
Dernière mise à jour a year ago
7. Système de filtration avancé (module complémentaire)
 Difficulté
Modéré
 Étapes
90
 Langues disponibles
ENCSPLDEESIT

Étape 1 Introduction

Introduction
Introduction
Ce guide vous guidera tout au long de l'installation du Système de filtration avancé sur l'Original Prusa Enclosure.
La visserie fournie inclut des pièces de rechange supplémentaires.

Veuillez noter que la filtration utilise la circulation d'air interne. Il n'est pas nécessaire de percer des trous dans l'enceinte.

Étape 2 Alimentation externe différente

Alimentation externe différente
Alimentation externe différente
Le module complémentaire Système de filtration avancé a été livré avec deux types de bloc d'alimentation externe, chacun provenant d'un fabricant différent. La fonctionnalité des deux versions est la même, mais la procédure d'installation est légèrement différente.
Sur l'étiquette du bloc d'alimentation externe, vérifiez le modèle dont vous disposez et suivez les instructions appropriées :
Bloc d'alimentation externe Delta modèle MEA-065A24C : allez à Introduction - Alimentation externe Delta
Bloc d'alimentation externe XP Power modèle VEC65US24 : allez à Introduction - Alimentation externe XP Power

Étape 3 Introduction - Alimentation externe Delta

Introduction - Alimentation externe Delta
Introduction - Alimentation externe Delta
Introduction - Alimentation externe Delta
Introduction - Alimentation externe Delta
Les instructions suivantes sont destinées à l'installation du Système de filtration avancé avec le Bloc d'alimentation externe Delta modèle MEA-065A24C sur l'Original Prusa Enclosure.
Avant de commencer l'installation du module complémentaire, IMPRIMEZ TOUTES LES PIÈCES EN PLASTIQUE NÉCESSAIRES ! Les External-PSU-bracket-DELTA et Basic-board-cover sont disponibles en téléchargement sur Printables.com
Note : Le External-PSU-bracket-DELTA est destiné au montage du bloc d'alimentation externe sur l'enceinte. Cependant, ce n'est pas nécessairement obligatoire.

Étape 4 Outils nécessaires pour ce chapitre

Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Les outils ne sont pas inclus dans la boîte du module complémentaire.
Pour ce chapitre, veuillez préparer :

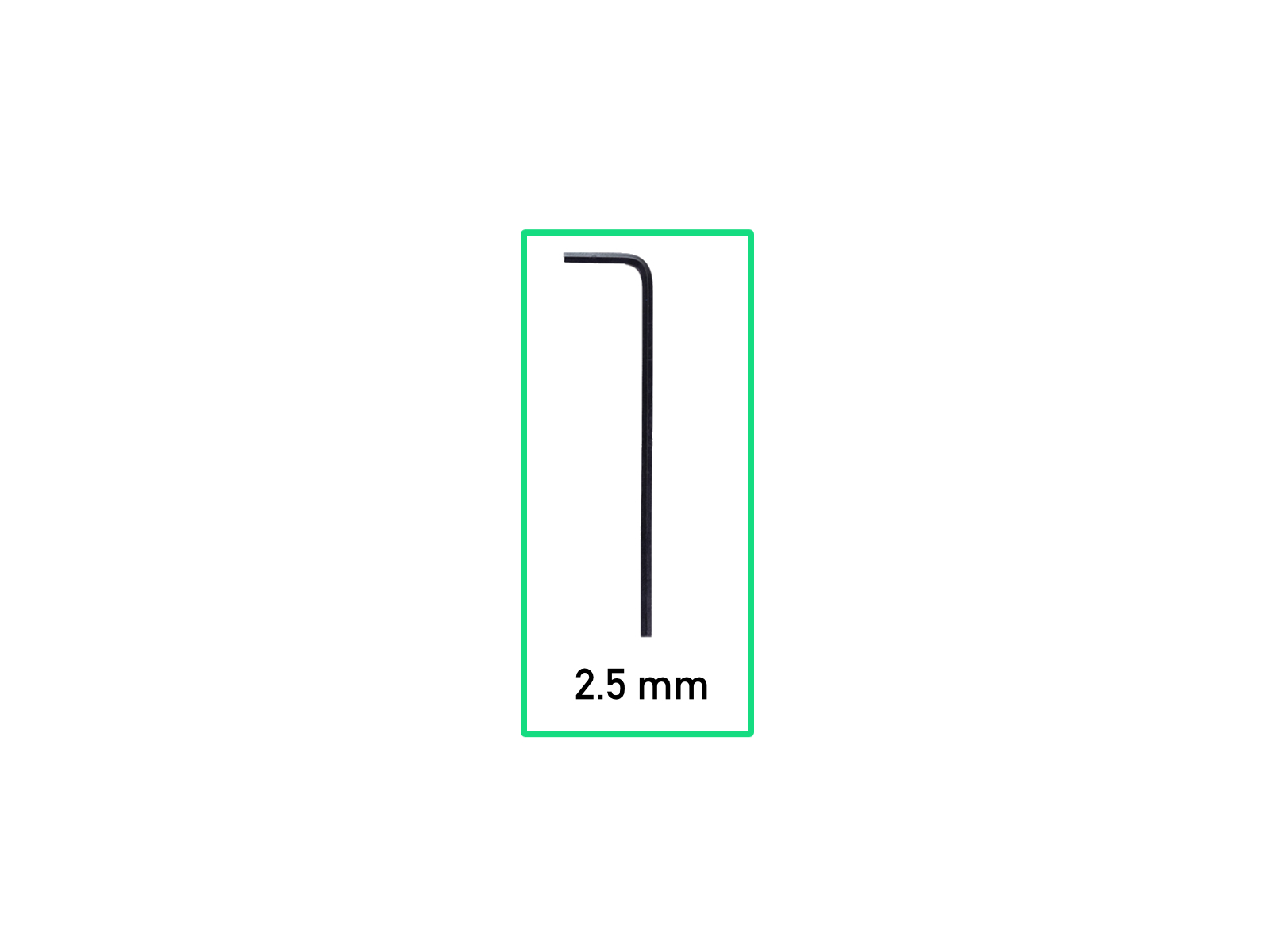

Clé Allen de 2,5 mm
Pince à bec effilé (pour couper les colliers de serrage)
Chiffon ou morceau de tissu d'au moins 15 x 15 cm

Étape 5 Montage de l'alimentation externe (en option) : préparation des pièces

Montage de l'alimentation externe (en option) : préparation des pièces
Montage de l'alimentation externe (en option) : préparation des pièces
Montage de l'alimentation externe (en option) : préparation des pièces
Note : Le External-PSU-bracket-DELTA est destiné au montage du bloc d'alimentation externe sur l'enceinte. Cependant, ce n'est pas nécessairement obligatoire. Si vous ne souhaitez pas installer le support du bloc d'alimentation externe, passez à la Préparation de l'imprimante.
Pour les étapes suivantes, merci de préparer :
Alimentation externe (1x)
Vis M3x8 (1x)
Écrou M3nS (1x)
External-PSU-bracket-DELTA (1x)

Étape 6 Montage de l'alimentation externe (en option)

Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)

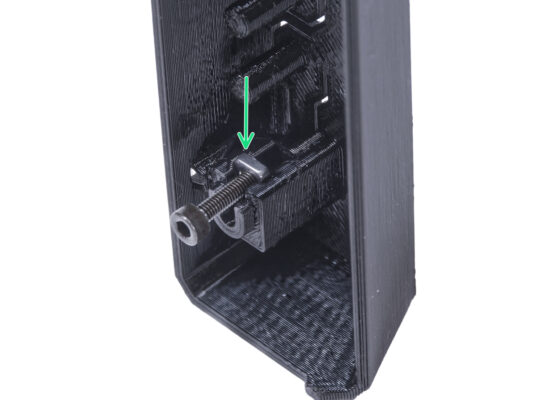

Insérez l'écrou M3nS dans le External-PSU-bracket-DELTA. À l'aide de la clé Allen, poussez l'écrou à fond dans la pièce imprimée et alignez l'écrou avec le trou de la pièce.

Étape 7 Assemblage du support de bloc d'alimentation externe (en option)

Assemblage du support de bloc d'alimentation externe (en option)
Assemblage du support de bloc d'alimentation externe (en option)
Assemblage du support de bloc d'alimentation externe (en option)
Assemblage du support de bloc d'alimentation externe (en option)

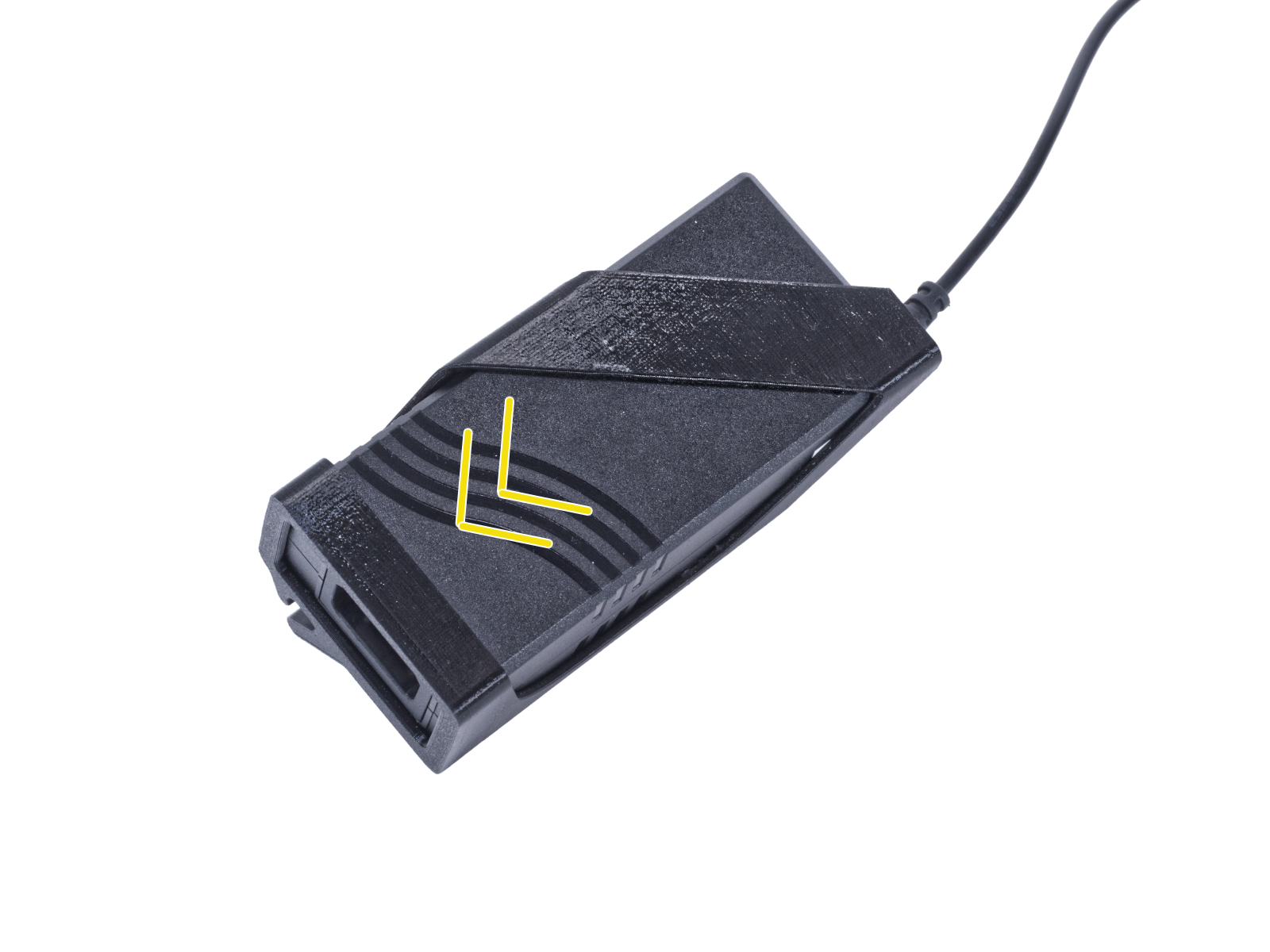

Insérez le bloc d'alimentation externe dans le External-PSU-bracket-DELTA et poussez-le à fond. Veillez à la bonne orientation du bloc d'alimentation.
Guidez le câble du bloc d'alimentation externe comme sur l'image et fixez la ferrite du câble dans le clip sur la pièce imprimée.

Étape 8 Préparation de l'imprimante

Préparation de l'imprimante
Préparation de l'imprimante
Préparation de l'imprimante
Ouvrez la porte de l'enceinte.
Placez l'imprimante de biais (comme indiqué sur l'image) dans l'enceinte derrière les amortisseurs antidérapants.
C'est juste une position temporaire de l'imprimante. Nous ajusterons la bonne position plus tard.
Retirez la plaque d'acier du plateau chauffant.
Placez un morceau de tissu sur le plateau chauffant.

Étape 9 Retrait de l'alimentation

Retrait de l'alimentation
Retrait de l'alimentation
Retrait de l'alimentation
"Déverrouillez" tous les PSU-locks. Saisissez l'ensemble bloc d'alimentation par sa poignée et retirez-le par le panneau arrière.
Placez le bloc d'alimentation sur le plateau chauffant protégé par le chiffon. Tournez-la avec la PSU-handle vers le haut.

Étape 10 Guidage du câble d'alimentation externe

Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Attention à ne pas vous pincer les doigts lors de la manipulation sous l'enceinte.
Si la manipulation de l'enceinte est difficile en raison de son poids, vous pouvez retirer l'imprimante.
Retournez l'enceinte avec la face arrière vers vous.

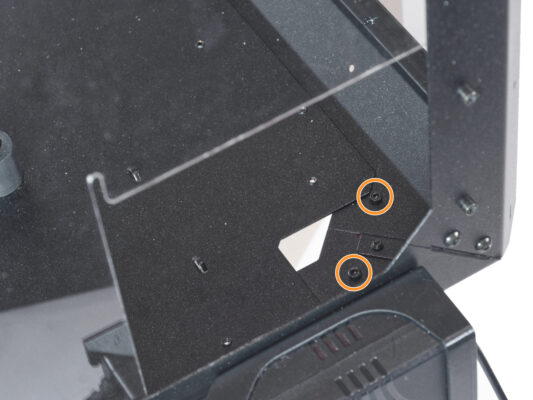

À travers le trou rectangulaire du panneau arrière, desserrez les deux vis fixant le pied au panneau inférieur.

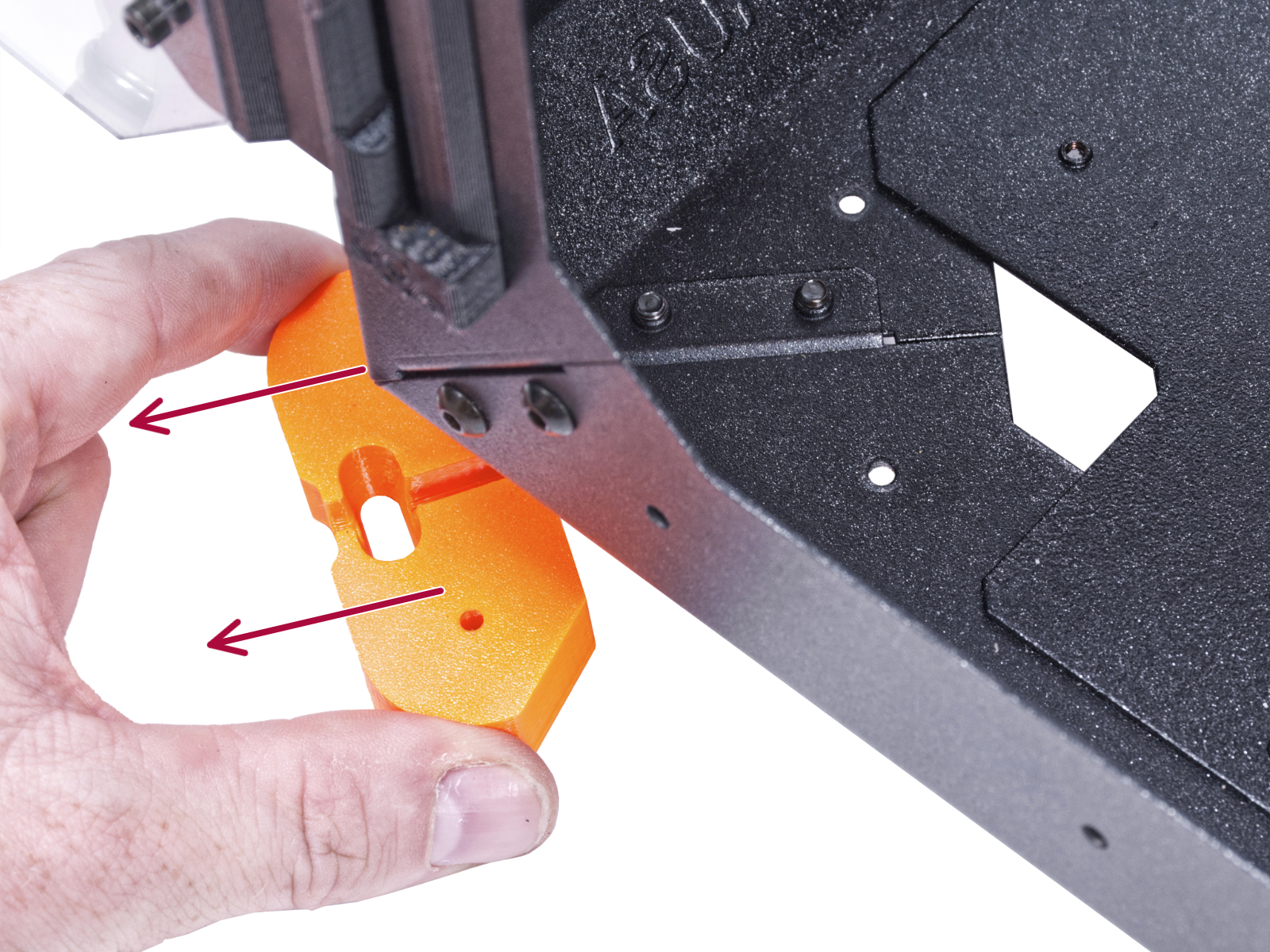

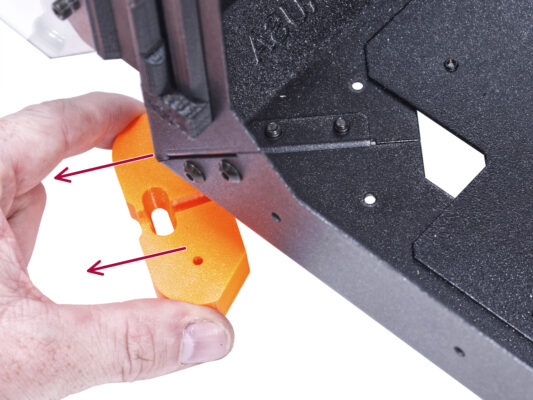

Retirez le pied du bas de l'enceinte. Ne jetez pas la pièce, vous en aurez à nouveau besoin dans un moment.

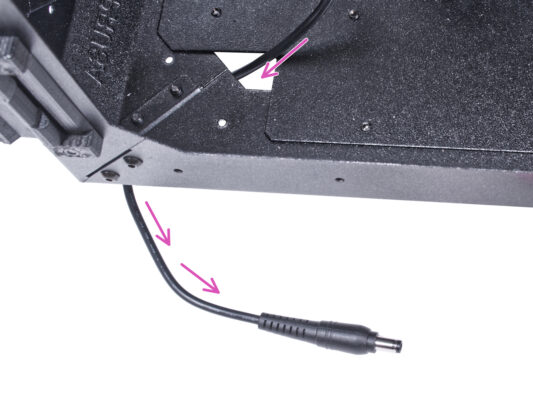

Guidez le câble du bloc d'alimentation à travers le trou du panneau inférieur dans l'enceinte.

Étape 11 Guidage du câble d'alimentation externe

Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Attention à ne pas vous pincer les doigts lors de la manipulation sous l'enceinte.

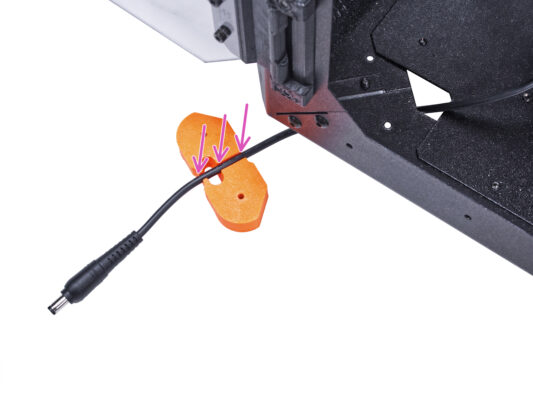

Guidez le câble du bloc d'alimentation externe à travers le canal du support de pieds. Voyez l'orientation du support de pieds.

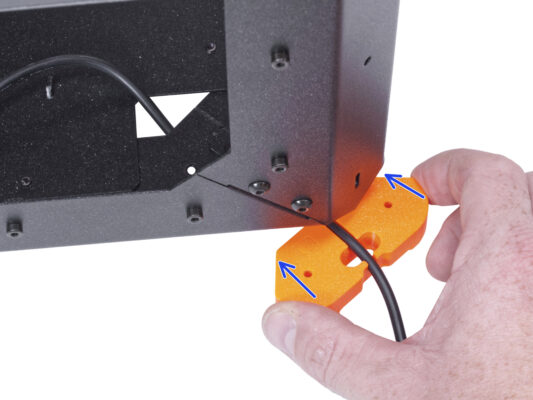

Faites glisser le support de pieds avec le câble sous le coin de l'enceinte.

Étape 12 Guidage du câble d'alimentation externe (en option)

Guidage du câble d'alimentation externe (en option)
Guidage du câble d'alimentation externe (en option)
Guidage du câble d'alimentation externe (en option)
Attention à ne pas vous pincer les doigts lors de la manipulation sous l'enceinte.
Les instructions suivantes concernent le montage du bloc d'alimentation externe sur l'enceinte. Si vous ne souhaitez pas monter le bloc d'alimentation externe sur l'enceinte, passez à l'Installation de l'alimentation.

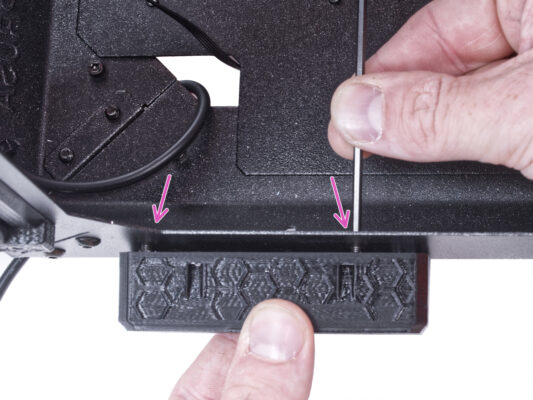

Alignez les trous du support de pieds avec les trous des profilés inférieurs.
Fixez le support de pieds avec deux vis M3x12.

Étape 13 Montage de l'alimentation externe (en option)

Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)
Les instructions suivantes concernent le montage du bloc d'alimentation externe sur l'enceinte, qui est facultatif. Si vous ne souhaitez pas monter le bloc d'alimentation externe sur l'enceinte, passez à l'Installation de l'alimentation.

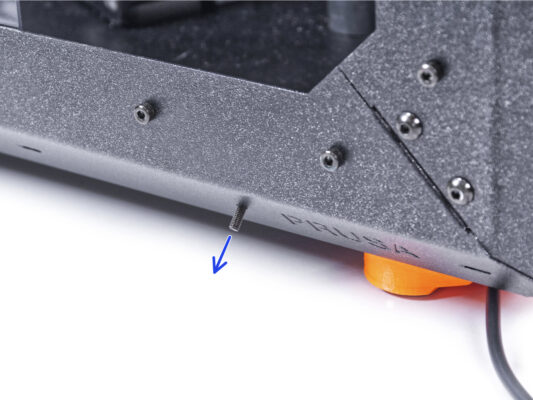

De l'intérieur, poussez la vis M3x8 à travers le trou du profilé inférieur à côté du logo PRUSA.
Fixez l'ensemble du bloc d'alimentation externe sur le profilé. Et alignez-le par rapport à la vis.
Serrez la vis M3x8 de l'intérieur pour monter le bloc d'alimentation externe.

Étape 14 Installation du bloc d'alimentation

Installation du bloc d'alimentation
Installation du bloc d'alimentation
Installation du bloc d'alimentation
Installation du bloc d'alimentation
Assurez-vous que les PSU-lock sont toujours tournés dans la même position :
Sur le cadre inférieur, tournez les PSU-locks en position horizontale.
Sur le support, tournez le PSU-lock en position verticale.
Poussez le bloc d'alimentation à travers l'ouverture du panneau arrière.
Fixez le support de l'alimentation sur tous les PSU-locks.
Tournez tous les PSU-locks de 90° pour verrouiller l'ensemble du bloc d'alimentation.

Étape 15 Guidage du câble d'alimentation externe

Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Attention à ne pas vous pincer les doigts lors de la manipulation sous l'enceinte.

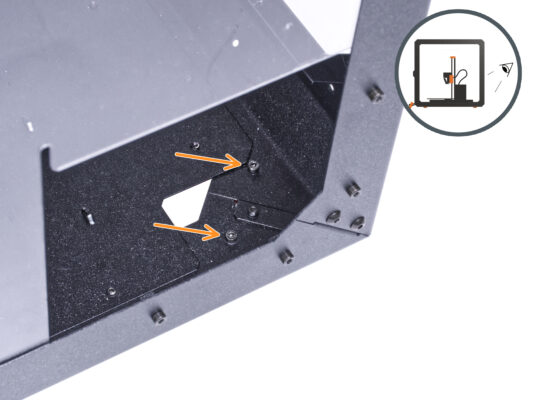

Dévissez les deux vis fixant le pied avant gauche.
Retirez le pied de l'enceinte. Ne jetez pas la pièce, vous en aurez à nouveau besoin dans un moment.
Guidez le câble du bloc d'alimentation externe à travers le trou du panneau inférieur hors de l'enceinte.

Étape 16 Guidage du câble d'alimentation externe

Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Guidage du câble d'alimentation externe
Attention à ne pas vous pincer les doigts lors de la manipulation sous l'enceinte.
Guidez le câble du bloc d'alimentation externe à travers le canal du support de pieds.
Faites glisser le support de pieds avec le câble sous le coin de l'enceinte et alignez les trous de la pièce avec les trous du profilé inférieur.
Fixez le support de pieds avec deux vis M3x12.
Laissez le câble du bloc d'alimentation externe libre pour le moment. Nous le connecterons plus tard.

Étape 19 Assemblage de la filtration

Assemblage de la filtration
Assemblage de la filtration
Assemblage de la filtration
Assemblage de la filtration

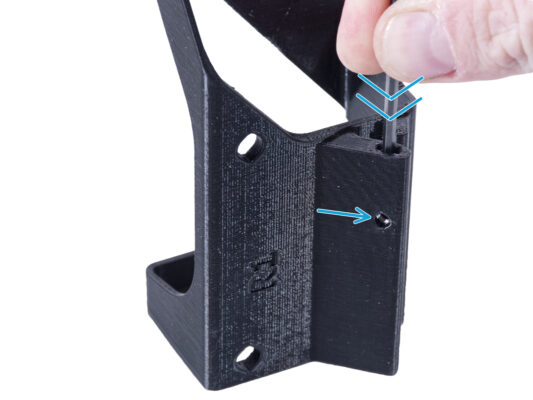

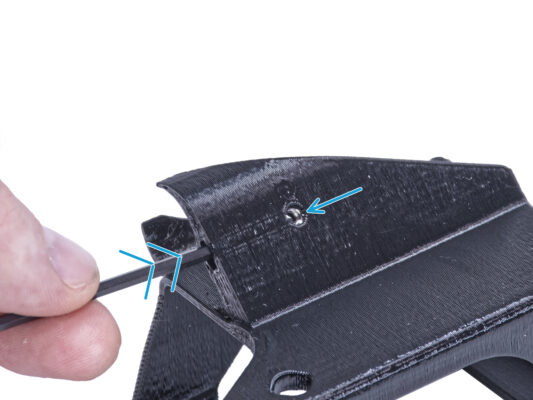

Placez le Filter-Bracket comme sur l'image et poussez la clé Allen dans le trou comme vous pouvez le voir.
Positionnez la vis M3x8 sur l'extrémité de la clé Allen.
À l'aide de la clé Allen, poussez la vis à fond dans le trou avant du support. La vis doit dépasser partiellement.

Étape 21 Assemblage de la filtration

Assemblage de la filtration
Assemblage de la filtration
Assemblage de la filtration
Assemblage de la filtration
À l'aide de la clé Allen, poussez la vis M3x8 à travers la saillie de l'autre côté du Filter-Bracket.
Serrez l'amortisseur sur la vis.
Répétez la même procédure pour installer le deuxième amortisseur.

Étape 22 Installation du ventilateur radial

Installation du ventilateur radial
Installation du ventilateur radial
Installation du ventilateur radial
Installation du ventilateur radial
Placez le joint torique du ventilateur radial dans le Filter-Bracket.
Insérez le ventilateur radial haute pression dans le Filter-Bracket de sorte que la sortie du ventilateur soit face aux trous hexagonaux de la pièce imprimée.
Assemblez les deux pièces avec deux vis à tête fraisée M4x16b.

Étape 23 Insertion du filtre HEPA

Insertion du filtre HEPA
Insertion du filtre HEPA
Déchirez le sac du filtre et sortez le filtre HEPA.
Manipulez le filtre avec précaution. Si la surface HEPA (la surface plissée blanche) est endommagée, le filtre perdra son efficacité. Protégez vos mains lorsque vous retirez le filtre usagé et placez-le dans un sac en plastique. Un filtre saturé n'est pas recyclable.

Étape 24 Insertion du filtre HEPA

Insertion du filtre HEPA
Insertion du filtre HEPA
Insertion du filtre HEPA
Insertion du filtre HEPA
Orientez l'ensemble de filtration selon l'image. Assurez-vous que les deux supports sont face à vous et que le câble pointe vers la gauche.
Assurez-vous que le filtre HEPA est déjà retiré du sac.
À partir de la gauche, poussez le filtre HEPA à fond dans le Filter-Bracket. Attention à l'orientation du filtre.

Étape 25 Installation de la filtration

Installation de la filtration
Installation de la filtration
Installation de la filtration
À l'arrière de l'enceinte, retirez deux rivets en nylon dans le coin supérieur gauche.
De l'intérieur, poussez sur les rivets en nylon à l'aide de votre pouce ou de la pointe de la pince à bec effilé. Lors de l'utilisation de la pince, veillez à ne pas endommager le panneau arrière et le profilé en tôle.
De l'intérieur, concentrez-vous sur le coin supérieur droit arrière. La zone où nous allons fixer la filtration.

Étape 26 Installation de la filtration

Installation de la filtration
Installation de la filtration
Installation de la filtration
Installation de la filtration
De l'intérieur, fixez la filtration dans la zone du coin supérieur droit de sorte que les amortisseurs dépassent à travers les trous des profilés arrière.
Fixez les vis des amortisseurs droit et inférieur en serrant deux écrous moleté.

Étape 27 Installation de la filtration

Installation de la filtration
Installation de la filtration
Fixez les deux vis des amortisseurs restants sur l'ensemble de filtration avec deux écrous moletés.
Pour vous en assurer, serrez fermement tous les écrous à main avec votre main.

Étape 29 Guidage du câble de filtration

Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration

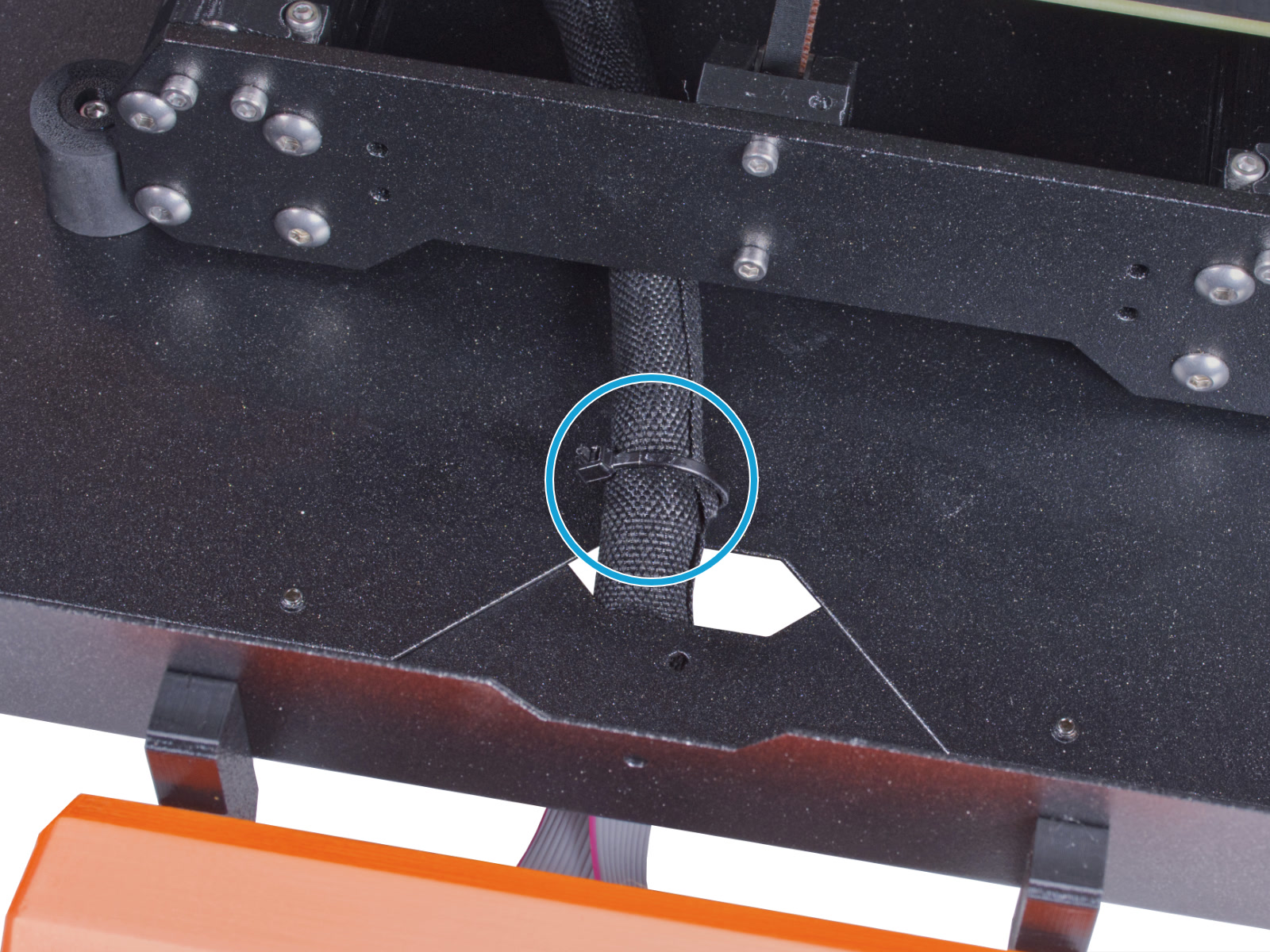

Détachez le câble de filtration et laissez-le libre.
Poussez le collier de serrage à travers les trois perforations sur le profilé arrière supérieur. Faites attention à l'orientation des colliers de serrage.
Guidez le câble de filtration sur les colliers de serrage le long du profilé supérieur.
Fixez le câble en serrant chaque collier de serrage.
Ne serrez pas trop les colliers de serrage, vous pourriez endommager le câble.

Étape 30 Guidage du câble de filtration

Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Passez quatre colliers de serrage à travers les perforations sur le profilé de support arrière gauche.
Guidez le câble de filtration sur les colliers de serrage.
Serrez toutes les colliers de serrage pour figer la position du câble.
Ne serrez pas trop les colliers de serrage, vous pourriez endommager le câble.

Étape 31 Guidage du câble de filtration

Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Passez trois colliers de serrage à travers la perforation dans le profilé inférieur gauche.
Faites une boucle avec le câble d'alimentation comme sur l'image.
Joignez le câble de filtration et le câble de l'alimentation et guidez-les ensemble. Fixez les deux câbles avec le premier collier de serrage sur le profilé inférieur.
Guidez le câble le long du profilé inférieur sur les colliers de serrage et serrez les deux colliers de serrage restants.

Étape 32 Guidage du câble de filtration

Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Guidage du câble de filtration
Guidez le câble de filtration à travers le trou du panneau inférieur hors de l'enceinte.
Faites une petite boucle avec le câble d'alimentation externe.
Fixez le câble du bloc d'alimentation avec le collier de serrage à la perforation sur le profilé inférieur.
Réarrangez la position de l'imprimante comme sur l'image. Placez-la au centre de l'enceinte et ajustez sa bonne position.

Étape 34 Installation de la basic board

Installation de la basic board
Installation de la basic board
Installation de la basic board
Installation de la basic board
Montez l'écrou M3nS sur la vis M3x12. Faites le descendre quelques filets sur la pointe de la vis.

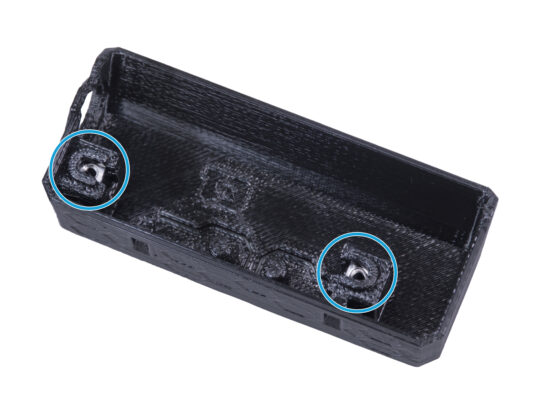

Poussez la vis avec l'écrou à fond dans le trou de même forme dans le Basic-Board-Cover.
Retirez la vis de l'écrou.

Étape 36 Connexion du câble de filtration

Connexion du câble de filtration
Connexion du câble de filtration
Connexion du câble de filtration
Connexion du câble de filtration

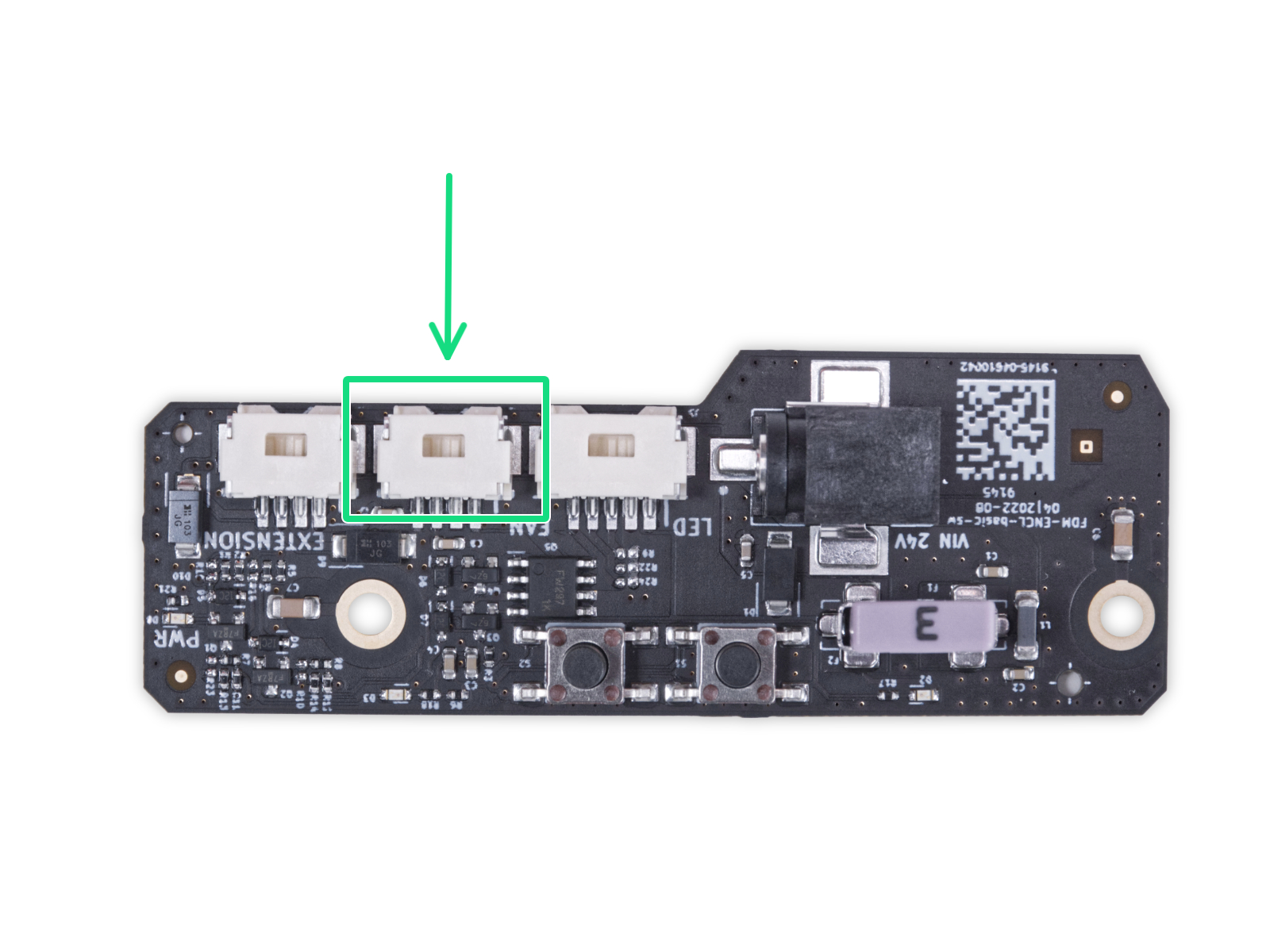

Connectez le câble de filtration au connecteur de la basic board.

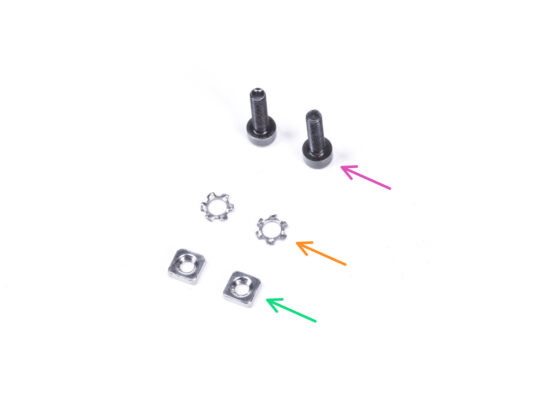

Depuis l'intérieur de l'enceinte, insérez deux vis M3x12 à travers le profilé avant.
Fixez deux rondelles de blocage dentelées M3w sur les vis.

Étape 37 Montage de la basic board

Montage de la basic board
Montage de la basic board
Montage de la basic board
Montage de la basic board
Insérez la basic board dans le Basic Board Cover et alignez les trous des deux pièces.

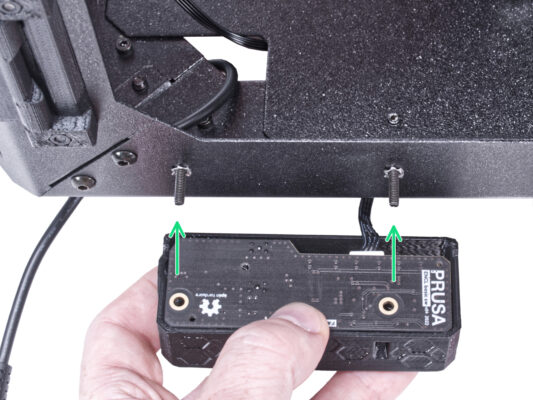

Prenez l'assemblage de la basic board et alignez les trous avec les vis du profilé.
Fixez l'assemblage de la basic board aux vis et serrez les vis de l'intérieur.

Étape 41 Bien joué !

Bien joué !
Bien joué !
Bien joué !
Vérifiez si cela fonctionne correctement. Appuyez sur le bouton FILTER sur le Basic Board Panel et vérifiez si le ventilateur du filtre tourne. Gardez la porte de l'enceinte ouverte, le ventilateur peut être facilement entendu.
Bon boulot ! Le Système de filtration avancé est installé avec succès.
Les instructions suivantes sont destinées à l'installation du Système de filtration avancé avec le Bloc d'alimentation externe XP Power modèle VEC65US24.

Étape 42 Introduction - Alimentation externe XP Power

Introduction - Alimentation externe XP Power
Introduction - Alimentation externe XP Power
Introduction - Alimentation externe XP Power
Introduction - Alimentation externe XP Power
Les instructions suivantes sont destinées à l'installation de la Système de filtration avancé avec le Bloc d'alimentation externe XP Power modèle VEC65US24 sur l'Original Prusa Enclosure.
Avant de commencer l'installation du module complémentaire, IMPRIMEZ TOUTES LES PIÈCES EN PLASTIQUE NÉCESSAIRES ! Les External-PSU-bracket-XP et Basic-board-cover sont disponibles en téléchargement sur Printables.com
Note : Le External-PSU-bracket-XP est destiné au montage du bloc d'alimentation externe sur l'enceinte. Cependant, ce n'est pas nécessairement obligatoire.

Étape 43 Outils nécessaires pour ce chapitre

Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Les outils ne sont pas inclus dans la boîte du module complémentaire.
Pour ce chapitre, veuillez préparer :
Clé Allen de 2,5 mm
Pince à bec effilé (pour couper les colliers de serrage)
Chiffon ou morceau de tissu d'au moins 15 x 15 cm

Étape 44 Suggestion

Suggestion
Suggestion
Suggestion
Dans les étapes suivantes, vous devrez accéder au bas de l'enceinte. Vous y parvenez en faisant en sorte que l'un des bords inférieurs du cadre dépassent de la surface de travail. Il est recommandé d'utiliser une boîte en carton et de mettre l'enceinte dessus.
La taille de la boîte doit être d'au moins 600 x 600 x 100 mm.
Astuce : vous pouvez utiliser la boîte en carton d'origine de l'emballage de l'enceinte.
Ne placez pas l'enceinte sur la boîte maintenant. Attendez les instructions.

Étape 45 Montage de l'alimentation externe (en option) : préparation des pièces

Montage de l'alimentation externe (en option) : préparation des pièces
Montage de l'alimentation externe (en option) : préparation des pièces
Montage de l'alimentation externe (en option) : préparation des pièces
Note : Le External-PSU-bracket-XP est destiné au montage du bloc d'alimentation externe sur l'enceinte. Cependant, ce n'est pas nécessairement obligatoire. Si vous ne souhaitez pas installer le support du bloc d'alimentation externe, passez au Retrait de l'écran LCD.
Pour les étapes suivantes, merci de préparer :
Alimentation externe XP Power (1x)
Vis M3x8 (1x)
Écrou M3nS (1x)
External-PSU-bracket-XP (1x)

Étape 46 Montage de l'alimentation externe (en option)

Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)
Montage de l'alimentation externe (en option)
Insérez l'écrou M3nS dans le External-PSU-bracket-XP. À l'aide de la clé Allen, poussez l'écrou à fond dans la pièce imprimée et alignez l'écrou avec le trou de la pièce.

Étape 48 Retrait de l'écran LCD

Retrait de l'écran LCD
Retrait de l'écran LCD
Retrait de l'écran LCD
Retrait de l'écran LCD
Coupez précautionneusement le collier de serrage fixant le faisceau de câbles du LCD.
Desserrez les deux vis de fixation de l'ensemble du LCD.
Débranchez les deux câbles du LCD.
Poussez le faisceau de câbles du LCD à travers le trou du panneau inférieur dans l'enceinte.

Étape 50 Retrait de l'imprimante

Retrait de l'imprimante
Retrait de l'imprimante
Retrait de l'imprimante
Retrait de l'imprimante
Ouvrez la porte de l'enceinte.
Placez l'imprimante de biais (comme indiqué sur l'image) dans l'enceinte derrière les amortisseurs antidérapants.
"Déverrouillez" tous les PSU-locks du bloc d'alimentation et saisissez l'ensemble du bloc d'alimentation par sa poignée et retirez-le du panneau arrière.
Placez le bloc d'alimentation sur le plateau chauffant protégé par le chiffon. Tournez-la avec la PSU-handle vers le haut.

Étape 51 Retrait de l'imprimante

Retrait de l'imprimante
Retrait de l'imprimante
Retirez délicatement l'imprimante de l'enceinte.
Faites attention à ne pas rayer l'imprimante et l'enceinte.
Mettez l'imprimante de côté. Nous en aurons besoin plus tard.

Étape 52 Desserrage du panneau inférieur

Desserrage du panneau inférieur
Desserrage du panneau inférieur
Desserrage du panneau inférieur
Placez l'enceinte sur la boîte en carton avec le côté arrière (côté avec le trou de l'alimentation dans le panneau arrière) surplombant la boîte.
Il est nécessaire que les deux pieds du côté gauche reposent sur un patin anti-vibration. Voir le détail. Évitez de placer l'enceinte directement sur le cadre.
AVERTISSEMENT : Soyez très prudent et assurez-vous que l'enceinte est stable et ne vacille pas. Sinon, l'enceinte risque de tomber de la boîte et de vous blesser et de s'endommager.
Par en-dessous, desserrez et retirez les deux vis les plus proches du coin droit.
De la même manière, déplacez l'enceinte de manière à ce que le côté droit surplombe la boîte.
Desserrez et retirez les quatre vis du profilé inférieur.
Placez l'enceinte de manière à ce que tous les pieds reposent sur la surface.

Étape 53 Montage de l'alimentation externe

Montage de l'alimentation externe
Montage de l'alimentation externe
Montage de l'alimentation externe
Montage de l'alimentation externe
De l'intérieur, poussez la vis M3x8 à travers le trou du profilé inférieur à côté du logo PRUSA.
Alignez le trou de vis du support External-PSU-bracket-XP avec la vis qui dépasse et fixez-le au profilé.
Serrez la vis M3x8 de l'intérieur pour monter le bloc d'alimentation externe.
