Installazione del simulatore MK404

Aprite Konsole o il terminale che preferite (tasto di scelta rapida: ctrl + alt + T) e iniziate ad aggiornare il sistema eseguendo i comandi:

sudo apt-get update -y

sudo apt-get upgrade -y

Questa operazione potrebbe richiedere un po' di tempo. Lasciare scorrere le righe finché non compare di nuovo la riga di comando. Probabilmente ci sono modi più chirurgici per farlo, ma per semplicità questo è il nostro modo di procedere. Come impazzire per i bug.

Andremo a installare:

• Git
• Cmake
• Python
• Dependencies (deps).

Il comando seguente dovrebbe installare tutto ciò che serve per eseguire il simulatore.

sudo apt-get install git libglib2.0-dev libfdt-dev libpixman-1-dev zlib1g-dev cmake libsasl2-dev libsdl1.2-dev libseccomp-dev libsnappy-dev libssh2-1-dev libelf-dev gcc-avr libglew-dev freeglut3-dev libsdl-sound1.2-dev libpng-dev libsdl2-dev libgtk-3-dev libstdc++6 g++-7 python2-dev python3-dev libjpeg-dev libwebp-dev libtiff5-dev libsdl2-image-dev libsdl2-image-2.0-0 libusb-1.0-0-dev ninja-build -y

Compilare il compilatore (o qualcosa di simile):

sudo apt-get install build-essential -y

Riavviare la macchina.

sudo reboot

Installare MK404

Torniamo al terminal. Mettetevi comodi. D'ora in poi continueremo a lavorare principalmente qui. Non ci soffermeremo più di tanto sulle funzioni di ogni singolo comando, ma si tratta per lo più di cose ovvie.

L'installazione di MINI404 è un po' diversa/più difficile tra le due, quindi inizieremo con MK404. MINI404 non dispone inoltre di uno strumento integrato per creare file immagine da utilizzare come scheda USB/SD, mentre MK404 dispone di un unico comando.

Dovreste trovarvi nella home/directory inferiore dell'utente. In caso di dubbio si può sempre usare cd per andare in fondo all'albero delle directory. cd ../ riporta indietro di una cartella, cd ../../ di due cartelle, ecc. È possibile vedere le cartelle e i file in una posizione con ls. Ora sei un mago di {Linux}, Harry...

git clone https://github.com/vintagepc/MK404.git

Entrare nella cartella

cd MK404

Caricamento delle dipendenze (sottomoduli)

git submodule init

git submodule update

git submodule update --init

Configurare e compilare il programma con cmake. Per impostazione predefinita, il programma viene compilato in modalità debug (cmake ./), ma la compilazione in modalità release è più veloce..

cmake . -DCMAKE_BUILD_TYPE=Release

make

Ora il simulatore è stato assemblato e può essere configurato e avviato!

Configurazione iniziale e avvio MK404

Assicurarsi di essere ancora all'interno della directory MK404. Il terminale dovrebbe dire "~/MK404$" dopo il nome del computer. Per prima cosa, creeremo un'immagine ( Agisce come la scheda SD. La chiameremo "FAT32.img" e le assegneremo 1 GB). Questo file può essere utilizzato anche come "chiavetta USB" per la simulazione MINI404.

./MK404 --sdimage FAT32.img --image-size 1G

Scaricare un G-code da inserire nella "scheda SD". Io uso wget [link] da un link in Prusaprinters, cioè:

wget https://media.prusaprinters.org/media/prints/3121/gcodes/339198_a6baf314-4fdf-4bb3-adf4-75ddae6baab3/batman_02mm_pla_mk3_23m.gcode

Mettere il gcode (batman_02mm_pla_mk3_23m.gcode) nel file immagine (FAT32.img) usando "mtools".

mcopy -vsi FAT32.img batman_02mm_pla_mk3_23m.gcode ::

Ora è possibile avviare il simulatore con la riga sottostante. Non avrà il firmware più recente, quindi lo scaricheremo e lo utilizzeremo in una fase successiva. Per ora vediamo se funziona. Una volta avviato, si apriranno alcune nuove finestre. Il caricamento può richiedere un po' di tempo. Se ora viene visualizzato un messaggio del tipo "...No such file or directory...", probabilmente avete dimenticato di crearlo. Tornare indietro e rifarlo.

./MK404 -b -f MK3S.afx --sdimage FAT32.img --graphics fancy --terminal

Ulteriori configurazioni

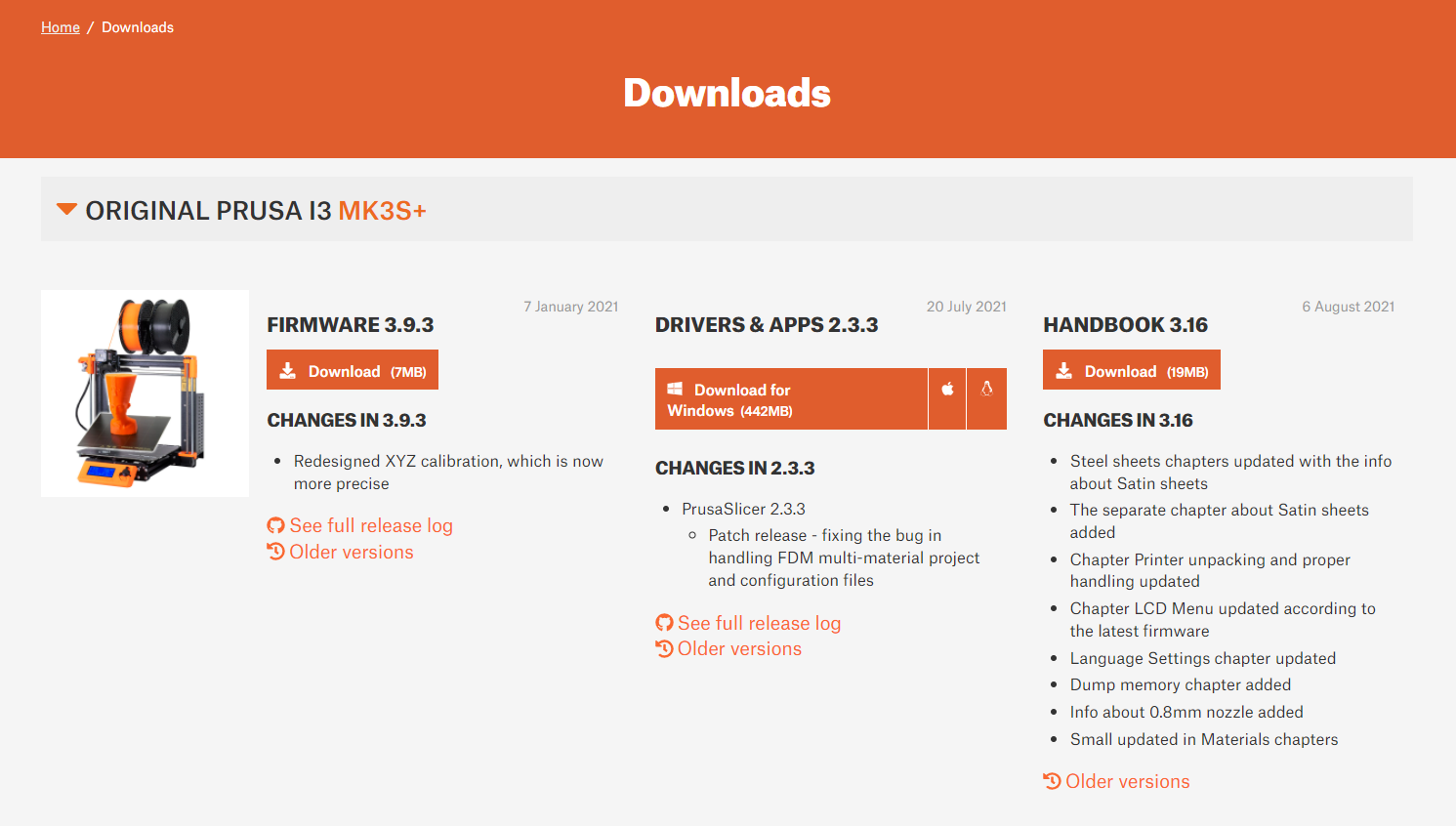

wget https://www.prusa3d.com/downloads/firmware/prusa3d_fw_3_9_3_MK3S.zip

Se si ottiene un URL con ulteriori informazioni, come quelle in grassetto, è possibile eliminare tutto ciò che segue il nome del file. Si tratta di tracciamento/metadati di Google, credo. https://cdn.prusa3d.com/downloads/firmware/prusa3d_fw_3_10_0_MK3S.zip#_ga=2.221837528.1573756582.1632118194-1308288749.1629274326

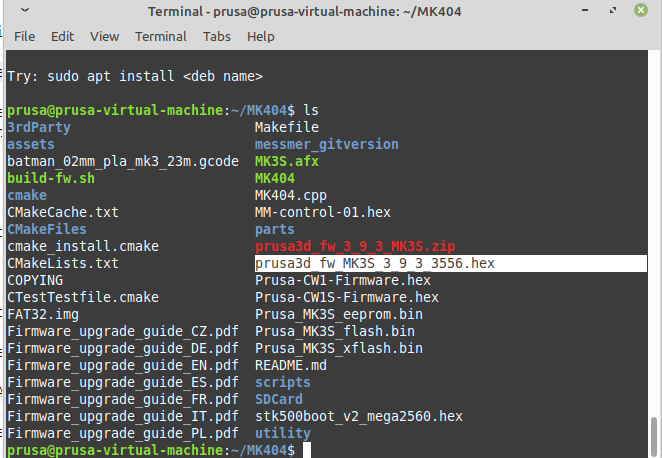

Decomprimere l'archivio con il firmware. Assicuratevi di essere ancora nella stessa directory del file. Usare ls per assicurarsi che sia presente.



unzip prusa3d_fw_3_9_3_MK3S.zip





Di seguito, "MK3S.afx" è sostituito dal nome del file del firmware estratto, nel comando di lancio.



./MK404 -b -f prusa3d_fw_MK3S_3_9_3_3556.hex --sdimage FAT32.img --graphics fancy --terminal



Usare MK404

Ricordate le scorciatoie da tastiera/mouse. Ad esempio, prima della calibrazione XYZ è necessario rimuovere il foglio (Y) perché non fallisca. Molti tasti di controllo sono presenti anche nel menu spiegato di seguito.

https://github.com/vintagepc/MK404/wiki/Key-Controls-Prusa_MK3S

https://github.com/vintagepc/MK404/wiki/Mouse-Functions

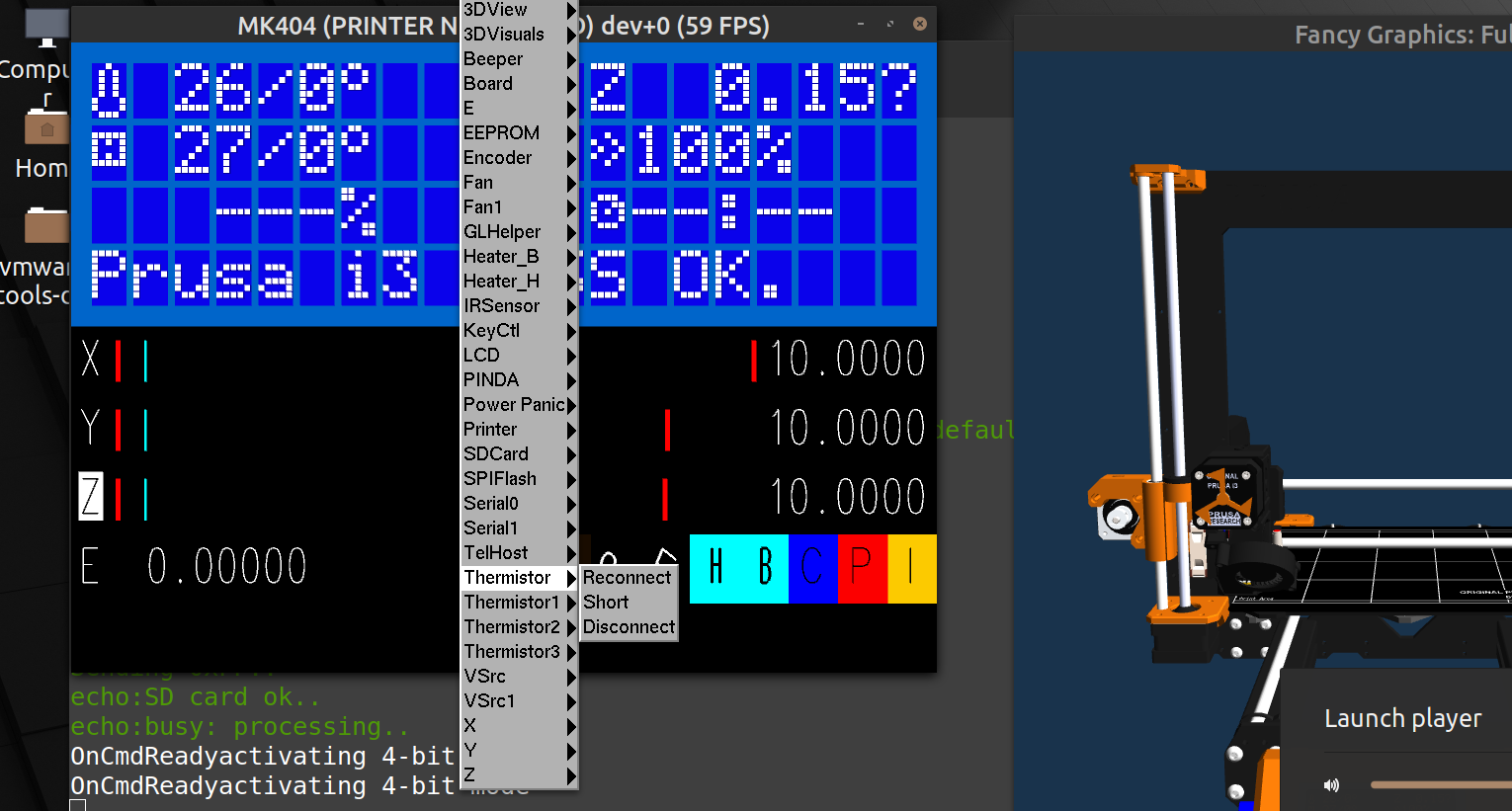

Premendo il terzo tasto del mouse (rotella del mouse) sulla finestra del display LCD si accede a un menu in cui è possibile attivare diversi script, come scattare un'istantanea, scollegare o mettere in cortocircuito i connettori di componenti come termistori e ventole. Sono presenti anche altre funzioni, tra cui quelle coperte dai tasti di comando.

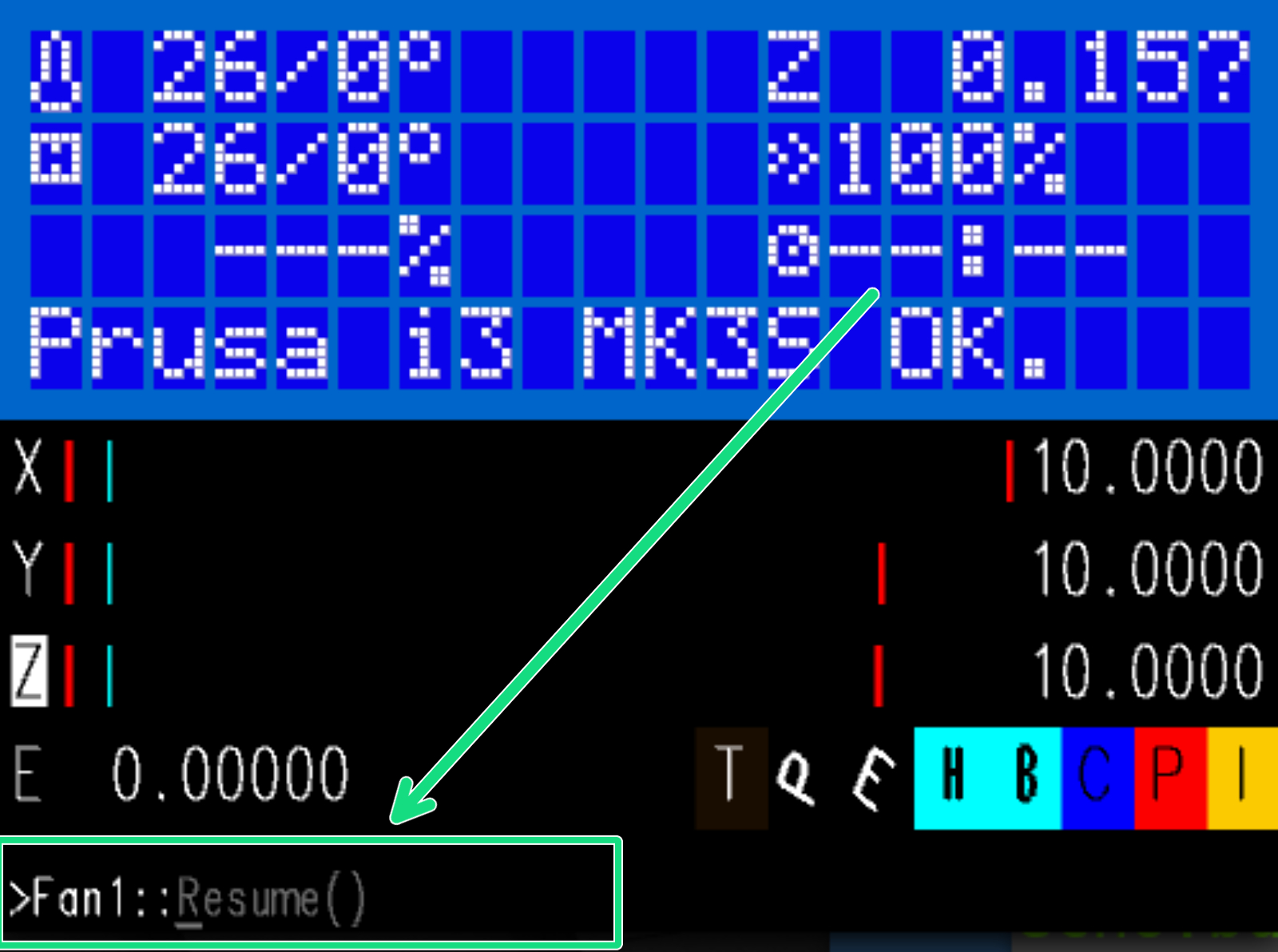

Console all'interno di un terminale..

Tuttavia, non tutti i comandi sono implementati in questo menu, in particolare quelli che richiedono un input, come una variabile. È quindi necessario utilizzare la console incorporata (terminale) per alcuni comandi/funzioni. Qui il copia/incolla non funziona, ma è possibile utilizzare il tasto Tab per completare automaticamente ciò che si inizia a digitare. Il programma suggerirà come completarlo con un testo leggermente più scuro.

La pagina https://github.com/vintagepc/MK404/wiki/Scripting fornirà un elenco di tutte le stampanti supportate. I comandi di scripting per MK3S sono disponibili all'indirizzo https://github.com/vintagepc/MK404/wiki/Scripting-Prusa_MK3S. Come esempio, GLHelper::Snapshot(filename.png), farà uno screenshot come quello qui sotto e salverà il file con il nome "filename.png" nella directory MK404.

Screenshot MK404

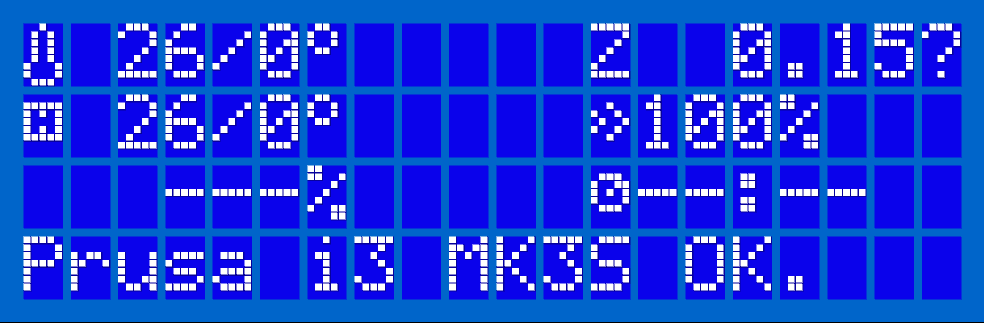

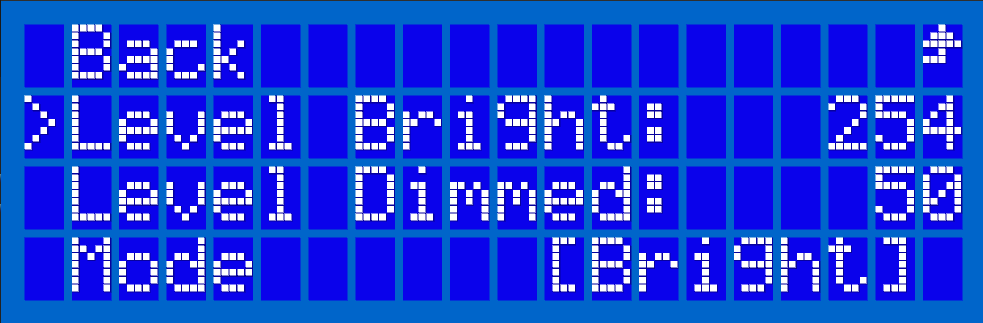

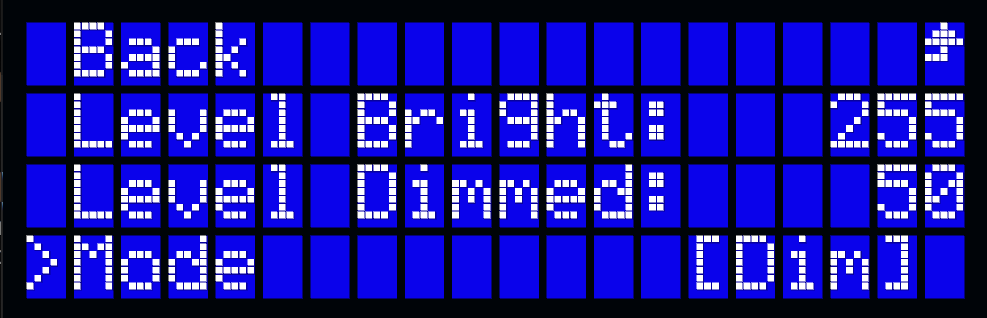

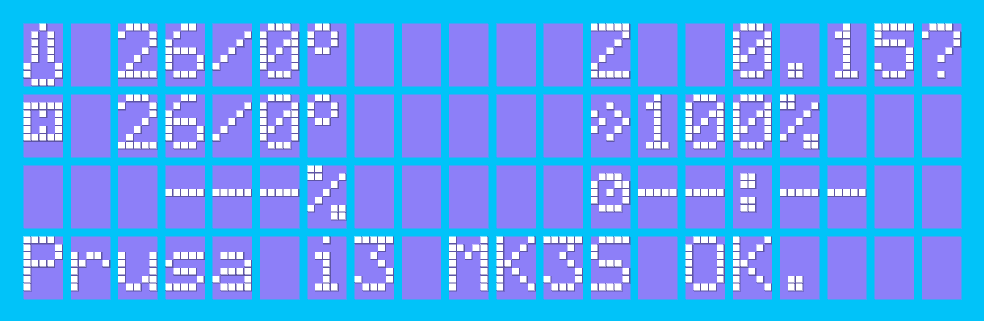

Schema colori del Display

Screenshot dello schema di colori che usiamo noi.

Fare uno screenshot

Si consiglia di trascinare/ridimensionare la finestra LCD per ingrandirla, quindi di utilizzare la funzione print-screen di Windows per creare uno snippet (shift+win+S). In questo modo si ottiene una risoluzione maggiore rispetto alla funzione di cattura integrata di MK404. È possibile modificare le dimensioni DPI con Photoshop o GIMP dopo aver salvato lo screenshot.

For installing the MINI404 simulator, please see Installazione del simulatore MINI404

Note finali

Con questo simulatore si possono fare molte altre cose. Noi abbiamo installato solo MK3S, ma è possibile farlo funzionare anche con MMU2S, collegare PrusaLink o Octoprint e persino CW1! Ora siete pronti e operativi, quindi date un'occhiata alla sezione Github Wiki per ulteriori opzioni, funzioni e divertimenti.

Informazioni sull'autore

VintagePC è un collaboratore volontario della comunità con una grande conoscenza dell'architettura hardware e firmware. Se volete contribuire a rendere lo stack OpenGL più moderno e performante, a portare questo progetto su altri sistemi (i binari per Win esistono, ma richiedono Cygwin per essere eseguiti, mentre quelli per Mac hanno funzionato una volta, ma non sono il driver quotidiano del creatore), o se volete contribuire a questo progetto in qualsiasi modo, contattatelo attraverso il suo Github https://github.com/vintagepc/.

Prusa Research non sviluppa né fornisce assistenza per questo sistema! Possiamo solo correggere gli errori diretti di questa guida e migliorare la chiarezza in base ai commenti. Il nostro supporto tecnico/cliente non può fornire aiuto per quanto riguarda le difficoltà tecniche/di installazione, la risoluzione dei problemi e le richieste di funzionalità. Per questo, vi consigliamo di consultare la documentazione del progetto su Github.
