Come sostituire il tubo bowden di PTFE (MINI/MINI+)

Menu

Come sostituire il tubo bowden di PTFE (MINI/MINI+)

Come sostituire il tubo bowden di PTFE (MINI/MINI+)
Rilevante per:
MINIMINI+
Ultimo aggiornamento 3 years ago
Come sostituire il tubo bowden di PTFE (MINI/MINI+)
 Difficoltà
Molto facile
 Passi
10
 Lingue disponibili
ENCSPLDEJAESFR

Passo 1 Introduzione

Introduzione
Introduzione
Questa guida ti guiderà attraverso la sostituzione del tubo PTFE Bowden sulla Original Prusa MINI e MINI+.
⬢Ci sono due varianti della ricambio:
⬢Aquista un tubo Bowden PTFE assemblato presso il nostro eshop shop.prusa3d.com e sostituiscilo semplicemente avvitandolo sulla stampante.
⬢Assemblare il tubo in PTFE Bowden da soli utilizzando i pezzi di ricambio forniti con la stampante e le parti riutilizzate. Si prega di continuare nella fase successiva di questa guida.

Passo 3 Rimuovere il vecchio tubo di PTFE

Rimuovere il vecchio tubo di PTFE
Rimuovere il vecchio tubo di PTFE
Rimuovere il vecchio tubo di PTFE
Rimuovere il vecchio tubo di PTFE
⬢Sganciare il dado in ottone sul supporto della testina di stampa in PTFE.
⬢Rimuovere il tubo di PTFE dal raccordo.
⬢Sganciare il raccordo dall'heatsink.
⬢Sganciare il dado in ottone dal supporto dell'estrusore in PTFE.
⬢Rimuovere il tubo di PTFE.
Non buttare via niente, aspetta il passo successivo. Alcune parti saranno riutilizzate.

Passo 5 Assemblare il nuovo tubo di teflon

Assemblare il nuovo tubo di teflon
Assemblare il nuovo tubo di teflon
Assemblare il nuovo tubo di teflon
Assemblare il nuovo tubo di teflon
⬢Collocare un dado di ottone sul tubo di PTFE. Controllare l'orientamento, deve essere lo stesso della foto.
⬢Posizionare l'oliva di ottone sul tubo di PTFE a circa 2 cm dall'estremità. L'orientamento dell'oliva non ha importanza. Entrambi i lati sono simmetrici.
⬢Inserire l'asta da 2 mm fino in fondo nel tubo di PTFE. L'asta deve essere all'interno dell'oliva durante il montaggio come nella foto.
Se si utilizza una punta da trapano, inserirla con l'estremità smussata nel tubo. L'estremità appuntita può danneggiare il tubo.

Passo 6 Assemblare il tubo di PTFE

Assemblare il tubo di PTFE
Assemblare il tubo di PTFE
Assemblare il tubo di PTFE
Assemblare il tubo di PTFE

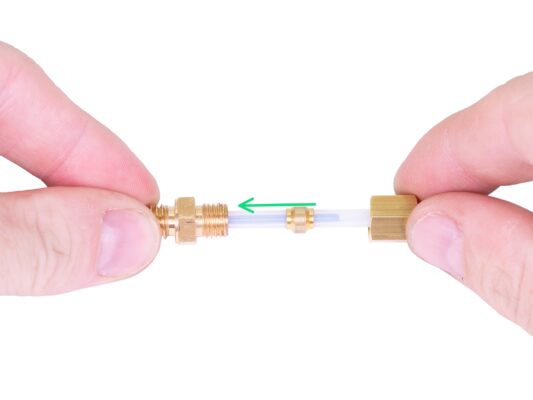

⬢Prepara il raccordo che hai rimosso dal dissipatore di calore. Dai un'occhiata più da vicino, ci sono due tipi di filettatura. Per i passi successivi abbiamo bisogno del lato con la filettatura fine.
⬢Inserire il tubo in PTFE fino in fondo nel raccordo (il lato con filettatura fine). Assicurarsi che l'asta inserita non cada dal tubo.
⬢Far scorrere il dado di ottone sull'oliva e avvitarlo sul raccordo.

Passo 7 Assemblare il tubo di PTFE

Assemblare il tubo di PTFE
Assemblare il tubo di PTFE
Assemblare il tubo di PTFE
Assemblare il tubo di PTFE

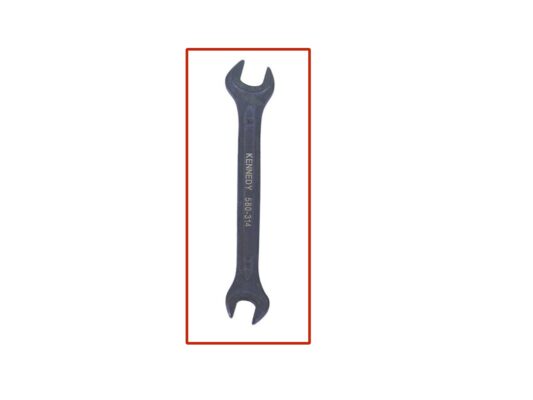

⬢Utilizzando due chiavi, stringere il raccordo contro il dado. L'oliva all'interno verrà pressata nel tubo di PTFE, questa è necessaria per il corretto funzionamento della stampante.
⬢Rilascia il dado e rimuovi il tubo in PTFE dal raccordo.
⬢Assicurarsi che l'oliva sia pressata correttamente e che non si muova. Se si muove, serrare il dado di ottone contro il raccordo con più forza.
⬢Inserire un pezzo di filamento nel tubo di PTFE dall'altra estremità e farlo passare fino a quando non spinge l'asta fuori dal tubo.
Il filamento deve passare attraverso il tubo facilmente e non deve rimanere incastrato da nessuna parte.

Passo 8 Assemblare il tubo di PTFE

Assemblare il tubo di PTFE
Assemblare il tubo di PTFE
⬢Utilizza la stessa procedura per posizionare la seconda oliva all'altra estremità del tubo. Puoi tornare al punto 5, ma prima di tutto, leggi l'intero passo.
⬢Prima di fissare la posizione della seconda oliva, assicurarsi che entrambi i dadi siano montati correttamente sul tubo. Le aperture in entrambi i dadi devono essere rivolte verso l'esterno (vedere le frecce).
Attenzione: Ricontrollare il corretto posizionamento e orientamento di tutte le parti. Non sarà possibile regolare nulla, una volta che le olive sono state schiacciate (pressate) nel tubo di PTFE.

Passo 9 Montare il tubo di PTFE

Montare il tubo di PTFE
Montare il tubo di PTFE
Montare il tubo di PTFE
Montare il tubo di PTFE
⬢Inserisci il raccordo con la filettatura grossa nel dissipatore di calore e stringilo con cautela con la chiave. Non usare una forza eccessiva!
⬢Inserire il tubo in PTFE nel raccordo e serrare il dado in ottone. L'orientamento non importa, il tubo è simmetrico.

Passo 10 Montare il tubo di PTFE lungo

Montare il tubo di PTFE lungo
Montare il tubo di PTFE lungo
Montare il tubo di PTFE lungo
⬢Inserire la seconda estremità del tubo di PTFE nel raccordo sull'estrusore e serrare con cura il dado in ottone. Non usare una forza eccessiva! Si possono rompere le parti in plastica.
⬢... È fatta! La stampante è pronta per la stampa.
