Step 1 はじめに
⬢このガイドでは、オリジナルPrusa XLおよびMK4のPrusaノズルの交換について説明します。
以下の手順は、すべてのPrusaノズル径に対応しています。
⬢必要なパーツは全て弊社eshopで販売しています。shop.prusa3d.com
なお、スペア部品のセクションにアクセスするには、ログインする必要があります。
JA
Login- English
- Čeština
- Español
- Italiano
- Deutsch
- Polski
- Français
- Home
- MK4
- このプリンターを使用
- プリンターメンテナンス
- Prusaノズルの交換方法（MK4）
Prusaノズルの交換方法（MK4）
Menu
- プリンターメンテナンス
- フィラメントガイドアドオン（MK4）
- How to replace Loveboard (MK4)
- How to replace the silver PSU with the black PSU
- ネクストルーダーV6ノズルアダプター（MK4）の取り付け方法
- Prusaノズルの交換方法（MK4）
- 1. はじめに
- 2. この章に必要な道具
- 3. プリンタの準備
- 4. ノズルの清掃
- 5. ヒートベッドの保護
- 6. ホットエンドケーブルへのアクセス
- 7. ホットエンドケーブルの取り外し
- 8. ホットエンドの取り外し
- 9. Prusaノズルの取り外し
- 10. Prusaノズルの取り付け：部品の準備
- 11. Prusaノズルの取り付け
- 12. ホットエンドの挿入
- 13. ホットエンドの接続
- 14. ホットエンドケーブルのガイド
- 15. ケーブルの整理
- 16. LoveBoardをカバーする
- 17. Setting up the nozzle diameter
- 18. 最終チェック
- 19. 完成!!
- How to replace a hotend thermistor (MK4/MK3.9)
Prusaノズルの交換方法（MK4）
Step 2 この章に必要な道具
⬢この章で、準備するもの:
⬢レンチ 13-16
⬢ユニバーサル・レンチ
⬢ヒートベッドを保護する15x15cmの布または布片
⬢小さな真鍮ブラシノズル掃除用
Step 3 プリンタの準備
⬢プリンタからフィラメントを取り出します。
プリンターからスプールホルダーを外しておくことをお勧めします。
⬢Z軸を中央の位置に移動し、エクストルーダーに上下から簡単にアクセスできるようにします。
Step 4 ノズルの清掃
警告：これから、ホットエンドとヒートベッドは非常に熱くなっています。これらの部品に触れないでください！
⬢次のステップでは、ヒーターブロックとホットエンドをフィラメントゴミからきれいにしておく必要があります。そうしないと、ノズルを外すのが難しくなります。
ホットエンドにPrusaホットエンドソックスを装着している場合は、ソックスを取り外してください。
⬢プリンタの画面から Control -> Temperature -> Nozzle Temperature と進み、ノブを使用して250℃に設定します。
⬢少なくとも5分間待ちます。フィラメントの残骸を取り除きやすくするため、少し温める必要があります。

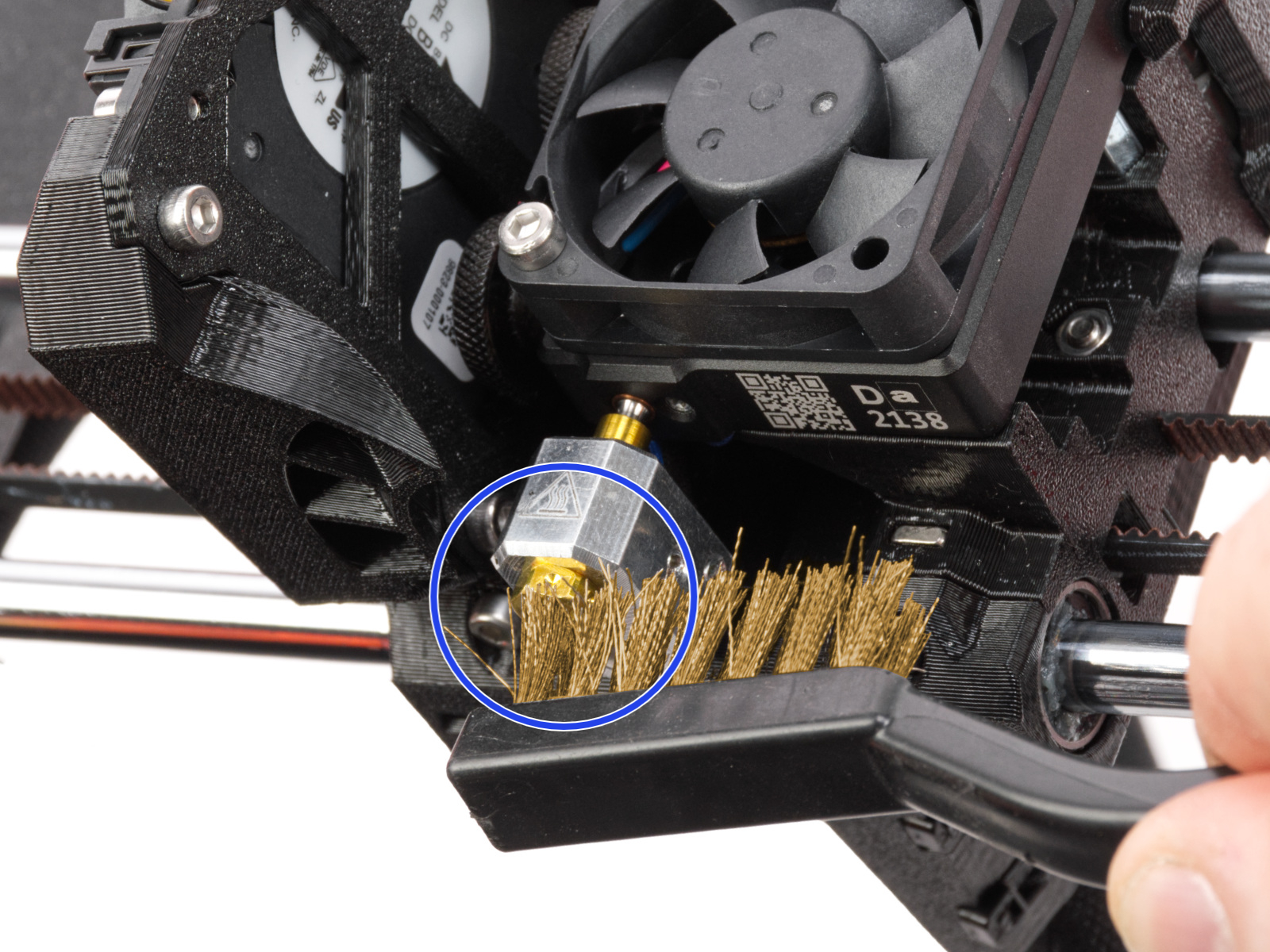

⬢真鍮のブラシを使い、ヒーターブロックとホットエンドのフィラメント汚れを注意深く清掃します。ショートする恐れがあるため、ブラシがホットエンドケーブルに接触しないようにしてください。
⬢ヒーターブロックとホットエンドが完全にきれいになったら、プリンタを冷却します。画面から、 Preheat -> Cooldown を選択します。
熱い部品が周囲温度まで冷めるまで待ちます。。およそ10分かかります。
Step 5 ヒートベッドの保護
⬢プリンタの電源を切り、PSU（電源ユニット）から電源ケーブルを抜きます。
プリンタ部品（プリントヘッドとヒートベッド）が室温程度まで冷却されていることを確認してください。
プリンタの電源を切り、コンセントを抜いてください!
作業を進める前に、ヒートベッドを保護することをお勧めします。
⬢フレキシブルスチールシートを外します。
⬢十分な厚みのある布や生地で、ヒートベッドを覆ってください。そうすることで、分解時に表面をを損傷（引っかき傷）しないようになります。
Step 6 ホットエンドケーブルへのアクセス
⬢LoveBoardカバーを上にスライドさせ、エクストルーダーから取り外します。パーツの背面には2つの切り込みがあり、これをつかむと簡単に取り外すことができます。
⬢Fan-doorを大きく開けます。
Step 7 ホットエンドケーブルの取り外し
各コネクターには安全ラッチがあります。取り外す前に、ラッチを押す必要があります。さもないと、コネクターが破損する恐れがあります。
⬢ホットエンドヒーターケーブルを外します。
⬢ホットエンドサーミスタのケーブルを外します。
⬢ヒートシンクファンケーブル、ホットエンドサーミスタ、ホットエンドヒーターケーブルをケーブ ルチャンネルから外し、今は自由にしておきます。
Step 8 ホットエンドの取り外し
⬢ホットエンドを手でつかみます。
⬢もう片方の手で2本のサムスクリューを緩めます。完全に外す必要はなく、数回回すだけで十分です。
⬢ホットエンドアセンブリをヒートシンクからスライドして外します。
⬢同時に、ヒートシンクの後ろにあるホットエンドケーブルをエクストルーダーの外に押し出します。
Step 9 Prusaノズルの取り外し

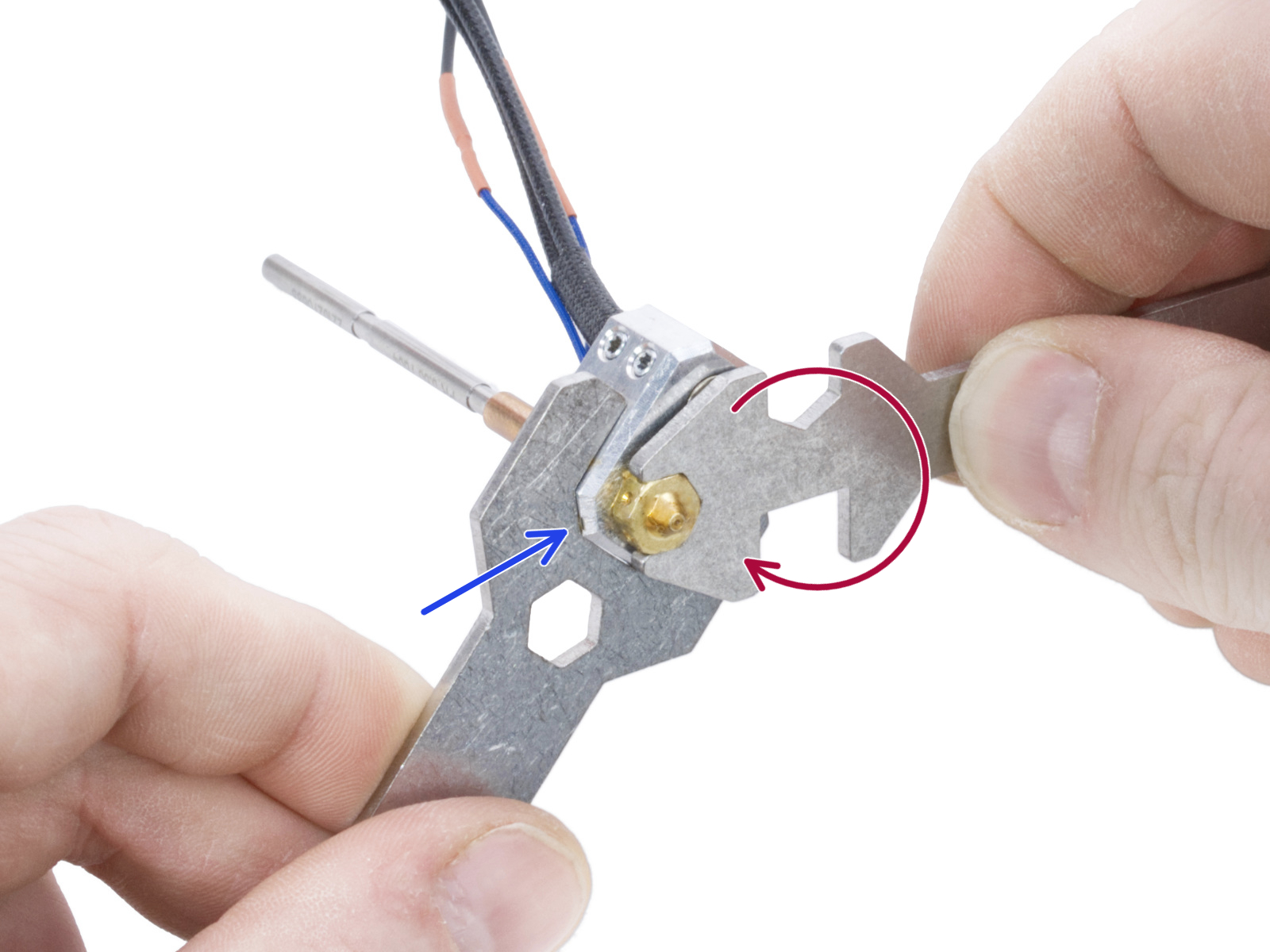

⬢レンチ 13-16 でヒーターブロックをつかみます。
⬢ユニバーサルレンチYの7mmの切り込みを使ってノズルをつかんで、緩めます。
⬢Prusaノズルを手動で外し、ホットエンドアセンブリから取り外します。
Step 10 Prusaノズルの取り付け：部品の準備
⬢以下のステップに向けて、下記の部品を用意してください。
⬢新しいPrusaノズル（１個）
Step 11 Prusaノズルの取り付け
⬢新しいノズルを、ノズルがヒーターブロック表面に接触するまで、ヒーターブロックに最後までねじ込みます。
⬢レンチ 13-16 でヒーターブロックをつかみます。
⬢ユニバーサルレンチYの7mmの切り込みを使ってノズルをつかんで、緩めます。余計な力を入れないよう気をつけてください。
指定トルク値は1.5Nm（13.3lb-in）です。トルクレンチの使用を推奨します。
Step 12 ホットエンドの挿入
⬢エクストルーダーの底部からヒートシンクの穴を探し、ホットエンドナブをヒートシンクに挿入します。
⬢同時に、ヒートシンクファンの後ろにあるホットエンドケーブルを電子機器まで押し上げます。
⬢ホットエンドアセンブリをヒートシンクに完全に押し込みます。ヒートシンクとノズルの真鍮部分の間に約 2 mm の隙間があるはずです。
⬢ヒーターブロックのHOTマークが正面を向くように、ホットエンドアセンブリの向きを決めます。
⬢ホットエンドアセンブリーを押し込みながら、下側のつまみネジと上側のつまみネジをしっかりと締めます。ネジとヒートシンクの間にケーブルを挟まないようにしてください！
Step 13 ホットエンドの接続
⬢ホットエンドサーミスタをLoveBoardの左上のスロットに接続します。
⬢ホットエンドヒーターをLoveBoard 上部の黒いスロットに接続します。
Step 14 ホットエンドケーブルのガイド

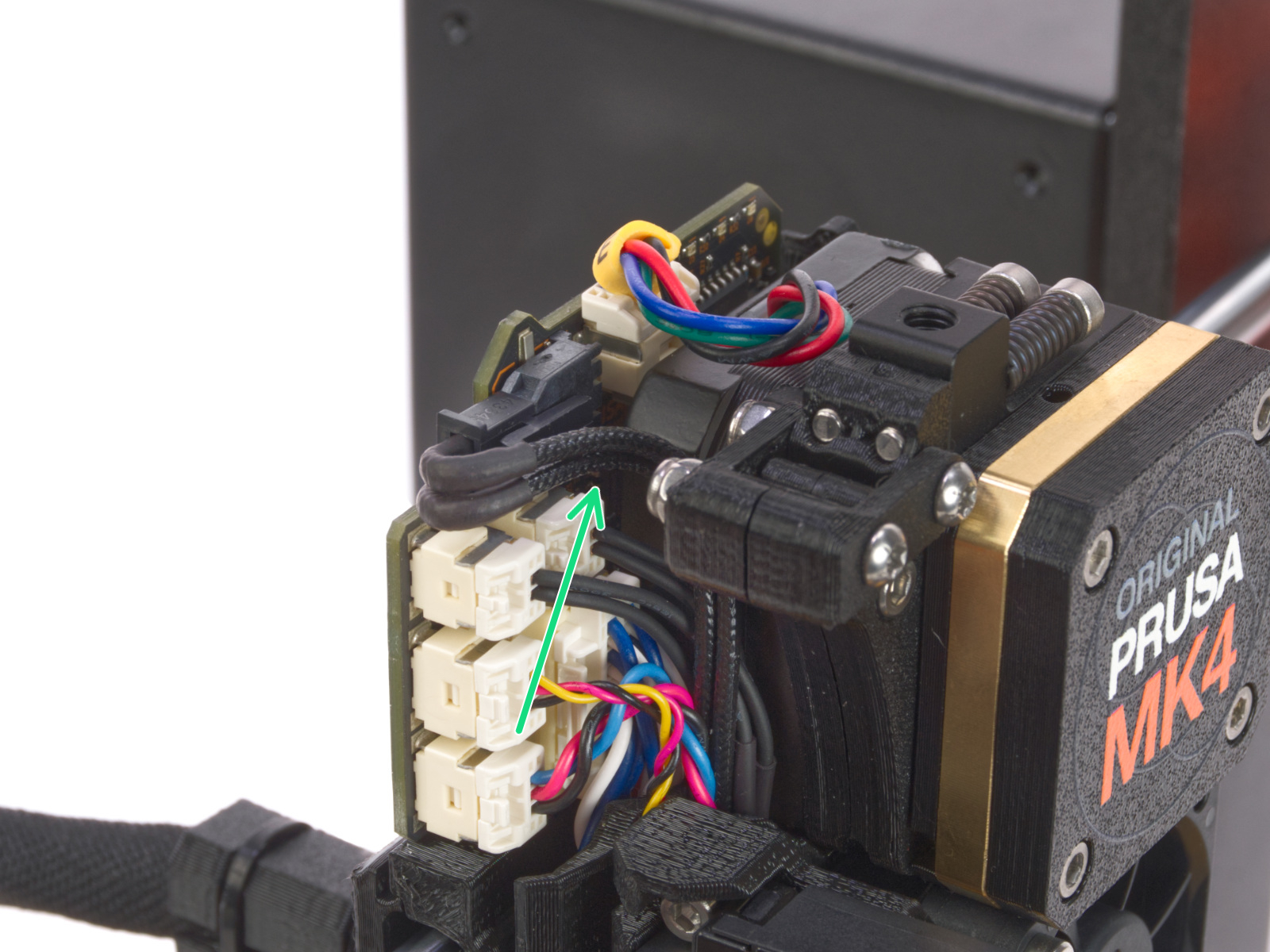

⬢サムスクリューの後ろにケーブルチャンネルがあることを確認します。まずホットエンドサーミスタケーブルをチャンネルに通します。次にホットエンドヒーターケーブルを挿入します。
⬢ヒートシンクファンケーブルを図のように導きます。ケーブルチャンネルに押し込みます。
Step 15 ケーブルの整理
⬢Fan-doorを閉めます。
⬢すべてのケーブルを写真に従って配置します。すべてのケーブルは、次のステップでカバーに干渉しないよう、できるだけエクストルーダー本体に密着させてください。
Step 16 LoveBoardをカバーする

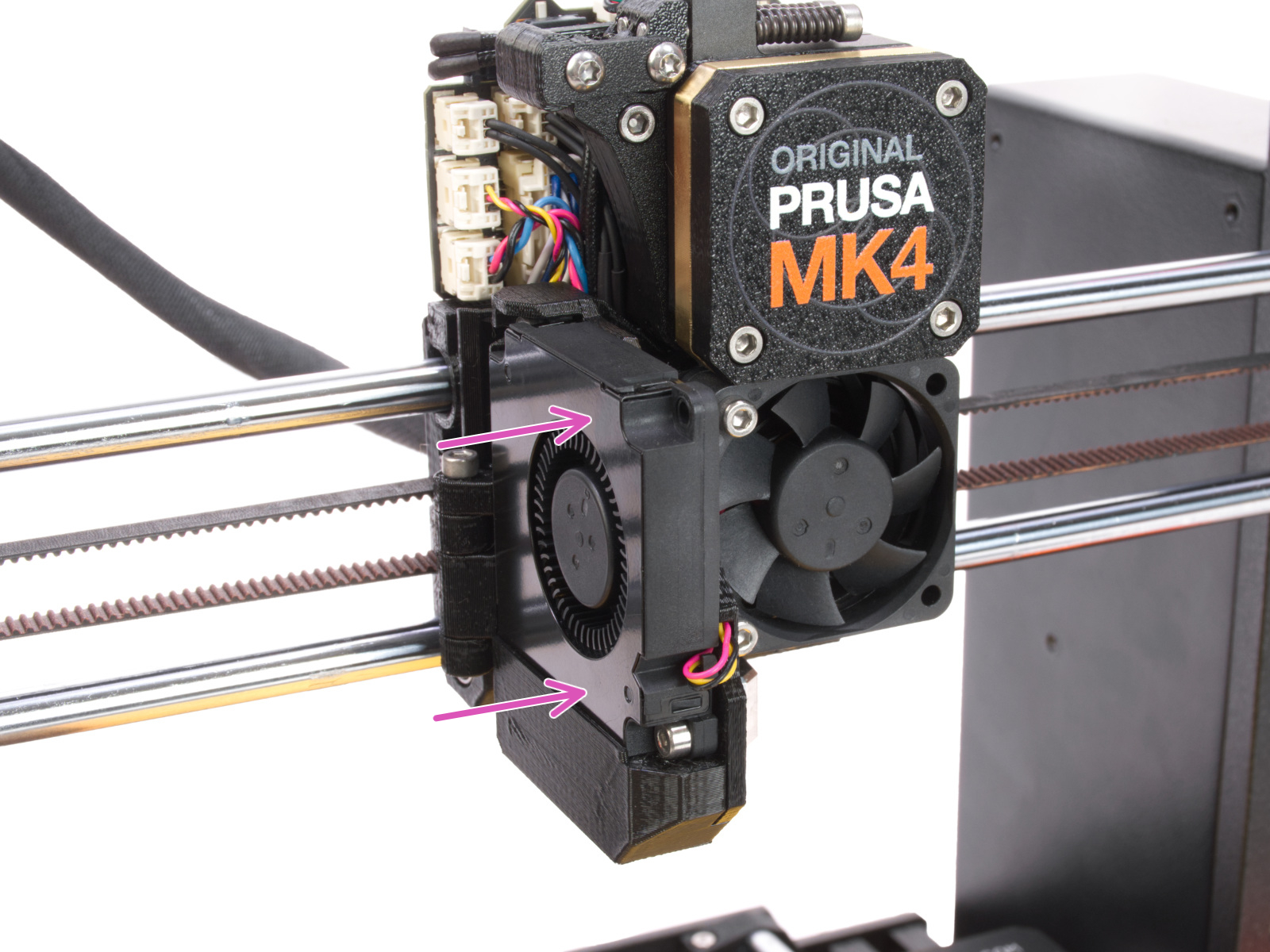

⬢LoveBoardカバーをエクストルーダーの上にスライドさせます。そして押し下げます。
ケーブルを挟まないように注意してください！
⬢カバーが正しく完全に挿入されると、背面のラッチがわずかに「カチッ」と音がするのを感じるはずです。
Step 17 Setting up the nozzle diameter
This step is important only if you changed your nozzle diameter or type.
⬢Visit the Settings > Hardware menu
⬢Select the Nozzle diameter you are using (e.g. 0.25 / 0.3 / 0.4 / 0.5 / 0.6 / 0.8)
On MK4, the 0.40mm is the stock nozzle size.
⬢Turn on the silicone sock option if you are using one.
⬢Select a Nozzle type, if you switched switched between the Normal nozzle and a high flow version.
Step 18 最終チェック
⬢すべてが正しく接続されているか確認するには、Control -> Temperature -> Nozzle Temperature で、少なくとも200℃以上の温度を指定します。
⬢メイン画面に戻り、温度が上がるかどうか下のバーで確認します。
Step 19 完成!!
⬢Great job! Original Prusa MK4のPrusaノズルの交換に成功しました。
