2D. Przygotowanie drukarki (MK3S+ ze srebrnym zasilaczem)

Menu

2D. Przygotowanie drukarki (MK3S+ ze srebrnym zasilaczem)

2D. Przygotowanie drukarki (MK3S+ ze srebrnym zasilaczem)
Dotyczy:
Ostatnia aktualizacja 4 months ago
2D. Przygotowanie drukarki (MK3S+ ze srebrnym zasilaczem)
 Poziom trudności
Średni
 Kroki
20
 Dostępne języki
ENCSDEESITFR
Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Do kolejnych etapów przygotuj:

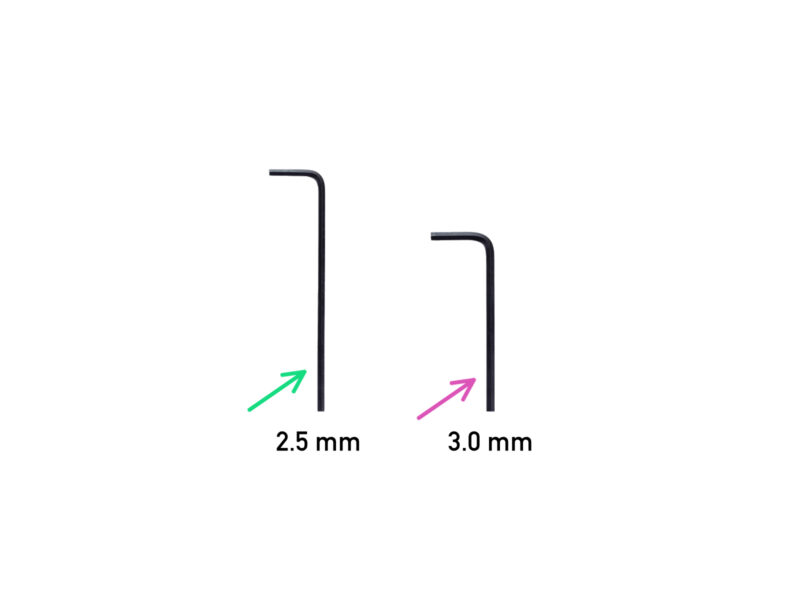

Klucz imbusowy 2,5 mm
Klucz imbusowy 3 mm
Szczypce spiczaste do odcięcia opasek zaciskowych
Tkanina lub inny materiał (o wymiarach co najmniej 15 x 15 cm) do przykrycia stołu grzewczego
Nie wyrzucaj żadnych śrub ani elementów złącznych. Później wykorzystamy je ponownie.
Przygotowanie drukarki
Przygotowanie drukarki
Przygotowanie drukarki
Zanim przystąpimy do częściowego demontażu drukarki, wykonaj następujące czynności:
Rozładuj filament z ekstrudera.
Wyłącz drukarkę i odłącz przewód od zasilacza.
Zdejmij płytę stalową stołu.
Zdejmij szpulę z uchwytu i zdemontuj uchwyt z drukarki.
Poluzowanie zasilacza
Poluzowanie zasilacza
Poluzowanie zasilacza
Poluzowanie zasilacza
Obróć drukarkę i od tylnej strony poluzuj dwie śruby mocujące zasilacz do krótkiego profilu aluminiowego.
Obróć drukarkę przednią stroną do siebie i odkręć dwie śruby mocujące zasilacz do ramy. Przytrzymaj zasilacz, aby nie opadł.
Ostrożnie umieść zasilacz obok drukarki na kawałku materiału, aby uniknąć uszkodzenia zasilacza lub powierzchni roboczej.
Demontaż przedniej płyty
Demontaż przedniej płyty
Demontaż przedniej płyty
Wykręć dwie śruby M3 mocujące silnik osi Y. Ostrożnie pozwól zespołowi silnika lekko się zsunąć. Pozostaw go luźno.
Wykręć cztery śruby M3 mocujące pręty osi Y. Pozostaw pręty swobodnie.
Wykręć osiem śrub M5 mocujących tylną płytę.
Zdejmij tylną płytę z drukarki.
Przełożenie wpustów rowkowych M3nE
Przełożenie wpustów rowkowych M3nE
Przełożenie wpustów rowkowych M3nE
Weź zasilacz wraz z przewodami i przenieś na drugą stronę drukarki. Upewnij się, że żaden przewód zasilacza nie znajduje się pod ramą drukarki.
Zlokalizuj dwa wpusty rowkowe M3nE (T-nuts) w krótkim profilu po lewej stronie.
Wyciągnij wpusty rowkowe M3nE z górnego rowka i przełóż je na lewą stronę.
Dokładne położenie wpustów w rowku nie ma w tej chwili znaczenia.
Montaż tylnej płyty
Montaż tylnej płyty
Montaż tylnej płyty
Przymocuj tylną płytę do profili. Jeśli drukarka ma etykietę z numerem seryjnym na tylnej płycie, ustaw ją tak, aby była widoczna z tyłu.
Wsuń i lekko dokręć osiem śrub M5x16r.
Po lekkim dokręceniu wszystkich ośmiu śrub, dokręć je mocno we wskazanej kolejności!
Przyłóż zespół silnika osi Y do tylnej płyty i dokręć go dwiema śrubami M3x10 z tyłu.
Upewnij się, że pasek osi Y nie jest skręcony!
Przymocuj uchwyty prętów osi Y [Y-rod-holder] do tylnej płyty za pomocą czterech śrub M3x10. Nie dokręcaj ich teraz całkowicie!
Mocowanie uchwytów prętów osi Y
Mocowanie uchwytów prętów osi Y
Mocowanie uchwytów prętów osi Y
WAŻNE: Prawidłowe ustawienie prętów liniowych ma kluczowe znaczenie dla zmniejszenia hałasu i ogólnego tarcia.
Przesuwaj wózek osi Y w przód i w tył na całej długości prętów liniowych, aby je wyrównać.
Przesuń wózek osi Y do tylnej płyty i dokręć tylne uchwyty prętów.
Dokręć wszystkie cztery śruby M3.
Organizacja przewodów
Organizacja przewodów
Organizacja przewodów
Organizacja przewodów
Ostrożnie obróć drukarkę na stronie "elektroniki".
Zlokalizuj okrągłe otwory w ramie w pobliżu prawego silnika osi Z.
Wykonując kolejne instrukcje, zachowaj ostrożność przy zaciskaniu opasek, aby nie uszkodzić przewodów.
Przeciągnij opaskę zaciskową przez okrągłe otwory w ramie, aby stworzyć pętlę.
Poprowadź przewód silnika przez opaskę zaciskową i zaciśnij ją. Uważaj, aby nie zacisnąć zbyt mocno opaski, ponieważ może to spowodować uszkodzenie przewodów. Odetnij pozostałą część.
Organizacja przewodów
Organizacja przewodów
Organizacja przewodów
Kontynuuj w dół i za pomocą kolejnej opaski zaciskowej utwórz następną pętlę.
Dołóż do wiązki przewody silnika osi Y.
Delikatnie wciśnij przewody w opaskę zaciskową i zaciśnij ją tak, aby była dobrze dopasowana i nie pozostawiała zbyt dużego luzu. Uważaj jednak, aby nie zaciągać jej zbyt mocno, ponieważ może ona uszkodzić izolację przewodów. Odetnij jej nadmiar.
Podążaj za przewodami i przymocuj wiązkę opaską zaciskową w kolejnych kilku otworach.
Montaż wspornika ramy
Montaż wspornika ramy
Montaż wspornika ramy
Montaż wspornika ramy
Włóż dwie śruby M3x10 do wpustów rowkowych M3nE. Nie dokręcaj ich do końca. Na razie wystarczy pięć obrotów.
Wsuń wspornik ramy drukarki na śruby w aluminiowych profilach (zamiast zasilacza).
Przysuń wspornik do ramy.
Montaż wspornika ramy
Montaż wspornika ramy
Montaż wspornika ramy
Przymocuj wspornik do ramy za pomocą dwóch śrub M4x10r.
Całkowicie dokręć śruby na wsporniku ramy drukarki.
Osłona przewodów zasilacza
Osłona przewodów zasilacza
Osłona przewodów zasilacza
Osłona przewodów zasilacza
Zaczynając od strony elektroniki, owiń owijką tekstylną przewód zasilacza (w tym czarno-biały przewód Power Panic).
Pozostaw 2-5 cm od elektroniki nieosłonięte. Zabezpiecz koniec owijki opaską zaciskową.
Owiń całą wiązkę owijką tekstylną i lekko skręć, ale nie skręcaj przewodów w środku.
Przymocuj koniec owijki opaską zaciskową.
Demontaż pokrywy czujnika filamentu
Demontaż pokrywy czujnika filamentu
Poniższa procedura jest przeznaczona dla drukarki jednomateriałowej. Jeśli masz drukarkę z dodatkiem Multi-Material, przejdź do Demontaż LCD.
Wykręć śrubę M3x10 mocującą pokrywę czujnika filamentu [FS-cover] i odłóż ją na bok. Będziemy jej potrzebować ponownie później.
Zdejmij pokrywę czujnika z ekstrudera.
Montaż nowej pokrywy czujnika filamentu
Montaż nowej pokrywy czujnika filamentu
Montaż nowej pokrywy czujnika filamentu
Montaż nowej pokrywy czujnika filamentu
Załóż nową osłonę czujnika filamentu [FS-cover] na ekstruder. Zwróć uwagę na prawidłową orientację. Ścięta krawędź musi być po prawej stronie (nad dociskiem ekstrudera).
Przymocuj ją śrubą M3x10.
Wkręcić złączkę w mosiężną wkładkę w pokrywie czujnika. Nie musisz używać klucza.
Czas na Haribo!
Czas na Haribo!
To było łatwe, prawda? Daj sobie nagrodę i uzupełnij energię na kolejny rozdział.
Zjedz drugi rząd gumowych misiów. Zostaw pozostałe!
Drukarka jest przygotowana
Drukarka jest przygotowana
Ostrożnie połóż zasilacz na stole grzewczym. Użyj kawałka materiału jako zabezpieczenia.
Dobra robota, drukarka jest przygotowana.
Odstaw drukarkę na jakiś czas, będzie nam potrzebna później.
Teraz przejdźmy do kolejnego rozdziału: 3. Montaż obudowy
