7. Montaż podgrzewanego stołu i zasilacza

7. Montaż podgrzewanego stołu i zasilacza

7. Montaż podgrzewanego stołu i zasilacza
Dotyczy:
Ostatnia aktualizacja 4 months ago
7. Montaż podgrzewanego stołu i zasilacza
 Poziom trudności
Średni
 Kroki
26
 Dostępne języki
ENCSDEJAESITFR

Krok 2 Montaż przewodów stołu grzewczego (część 1)

Montaż przewodów stołu grzewczego (część 1)
Montaż przewodów stołu grzewczego (część 1)
Montaż przewodów stołu grzewczego (część 1)

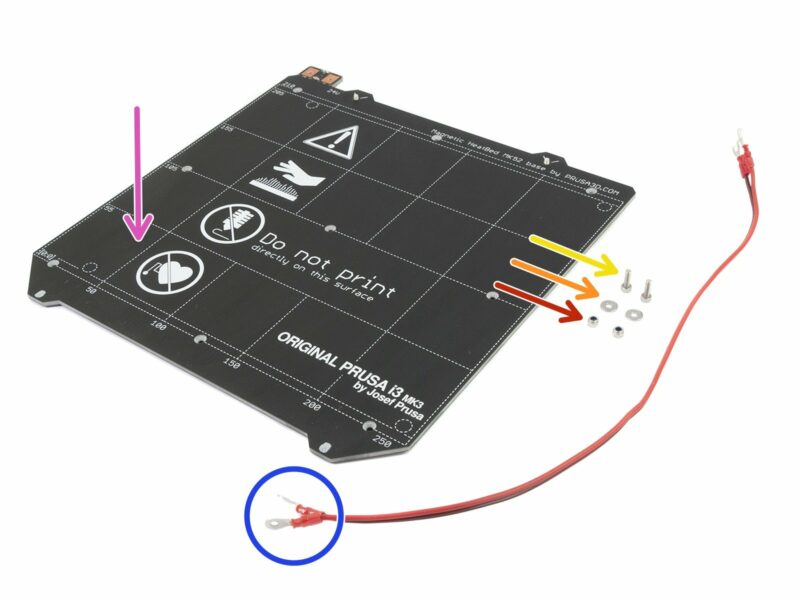

Do kolejnego etapu przygotuj:
Stół grzewczy MK52 24V (1x)
Przewód zasilający (1x)
Śruba M3x10 (2x)
Podkładka M3/3,2/9/0,8 (2x)
Nakrętka samokontrująca M3nN (2x)
Prawidłowe podłączenie przewodów zasilających JEST BARDZO WAŻNE. Spójrz na złącza zanim zaczniesz montaż. Lewe złącze, oznaczone jako "GND" musi być połączone z CZARNYM PRZEWODEM.

Krok 3 Montaż przewodów stołu grzewczego (część 2)

Montaż przewodów stołu grzewczego (część 2)
Montaż przewodów stołu grzewczego (część 2)
Montaż przewodów stołu grzewczego (część 2)
Montaż przewodów stołu grzewczego (część 2)
Umieść czarny przewód nad złączem z napisem "GND". Upewnij się, że używasz okrągłego konektora.
Umieść podkładkę nad złączem przewodu.
Wsuń śrubę M3x10 do końca.
Przytrzymaj śrubę i ostrożnie obróć podgrzewany stół do góry nogami.
Umieść nakrętkę samokontrującą M3nN na śrubie i dokręć lekko.
Obróć podgrzewany stół z powrotem na drugą stronę i dokręć śrubę. Będziemy potrzebowali ustawić pozycję przewodów w następnym kroku, więc nie dokręcaj śruby zbyt mocno!.
Powtórz powyższą procedurę dla drugiego (czerwonego) przewodu.

Krok 4 Montaż przewodów stołu grzewczego (część 3)

Montaż przewodów stołu grzewczego (część 3)
Montaż przewodów stołu grzewczego (część 3)
Montaż przewodów stołu grzewczego (część 3)
Montaż przewodów stołu grzewczego (część 3)
Zanim przejdziemy dalej, sprawdź czy przewód jest podłączony zgodnie z polaryzacją i dociśnięty do złącz na podgrzewanym stole. W przeciwnym przypadku ryzykujesz uszkodzeniem drukarki!
CZARNY przewód musi być podłączony do złącza oznaczonego "GND"
CZERWONY przewód musi być podłączony do złącza oznaczonego "VCC"
Konstrukcja pokrywy przewodów, która zostanie zamontowana później wymaga, aby złącza były skierowane nieznacznie w swoją stronę. Ściśnij je lekko ku sobie, ale zostaw między nimi odstęp!.
Wygląd podgrzewanego stołu może różnić się od pokazanego na ostatniej ilustracji.
Teraz dokręć obydwie śruby używając klucza imbusowego i szczypiec.

Krok 5 Przygotowanie podgrzewanego stołu

Przygotowanie podgrzewanego stołu
Przygotowanie podgrzewanego stołu
Do kolejnych etapów przygotuj:
Podgrzewany stół MK52 (1x)
Owijka tekstylna 5x300 mm (1x)
Nakrętka samokontrująca M3nN (1x)
Nakrętka M3n (2x)
Śruba M3x10 (3x)
Heatbed-cable-cover-klip (klips pokrywy przewodów) (1x)
Heatbed-cable-cover (pokrywa przewodów podgrzewanego stołu) (1x)

Krok 7 Montaż pokrywy przewodów podgrzewanego stołu

Montaż pokrywy przewodów podgrzewanego stołu
Montaż pokrywy przewodów podgrzewanego stołu
Montaż pokrywy przewodów podgrzewanego stołu
Montaż pokrywy przewodów podgrzewanego stołu
Umieść większą pokrywę przewodów podgrzewanego stołu (heatbed-cable-cover) obok stołu. Zwróć uwagę na otwór, który musi pokrywać się z otworem w stole.
Teraz umieść pokrywę na podgrzewanym stole i wyrównaj ją.
Weź śrubę M3x10 i wsuń w pokrywę.

Krok 8 Montaż pokrywy przewodów podgrzewanego stołu

Montaż pokrywy przewodów podgrzewanego stołu
Montaż pokrywy przewodów podgrzewanego stołu
Przytrzymaj śrubę palcem i obróć podgrzewany stół do góry nogami.
Wkręć nakrętkę samokontrującą M3nN na śrubę.
Użyj szczypiec i klucza imbusowego, aby skręcić ze sobą nakrętkę i śrubę.

Krok 9 Prawidłowa organizacja przewodów

Prawidłowa organizacja przewodów
Prawidłowa organizacja przewodów
Prawidłowa organizacja przewodów
Prawidłowa organizacja przewodów
Nie naciągaj czarnego przewodu termistora - zostaw trochę luzu, aby nie został wyrwany podczas przemieszczania się wózka stołu podczas drukowania.
Możesz ułożyć przewód termistora między otworami pod śruby pokrywy przewodów.
Luz nie powinien jednak sprawiać, aby przewód zwisał bardziej niż kilka mm. Jeśli przewód będzie zbyt luźny, może przetrzeć się o ramę. Obróć podgrzewany stół, aby to sprawdzić.
Poprowadź czarny przewód termistora obok przewodu podgrzewanego stołu i zawiń go kilka razy dookoła (spójrz na ilustrację).

Krok 10 Owinięcie przewodów podgrzewanego stołu

Owinięcie przewodów podgrzewanego stołu
Owinięcie przewodów podgrzewanego stołu
Owinięcie przewodów podgrzewanego stołu
Owiń przewody podgrzewanego stołu owijką tekstylną. Zacznij od kilku centymetrów przewodu od strony osłony przewodów.
Kiedy pierwsza pętla owijki będzie owinięta wokół przewodów, wsuń ją w pokrywę. Upewnij się, że jest wsunięta na minimum 5-6 mm.
Zanim kontynuujesz owijanie reszty przewodów, musisz przymocować owijkę do pokrywy. Przejdź do następnego kroku.

Krok 11 Przymocowanie owijki tekstylnej

Przymocowanie owijki tekstylnej
Przymocowanie owijki tekstylnej
Przymocowanie owijki tekstylnej
Przymocowanie owijki tekstylnej
Weź mniejszą część przygotowaną wcześniej i umieść ją tak, jak jest to pokazane na ilustracji.
Upewnij się, że przewód termistora znajduje się na środku i przechodzi przez wycięcie w drukowanej części!!! W przeciwnym razie będzie zaciśnięty, co może doprowadzić do jego przerwania!!!
Przytrzymaj pokrywę i obróć stół z powrotem. Umieść w pokrywie dwie śruby M3x10 i dokręć je równo, zachowując ostrożność.
Nie dokręcaj śruby całkowicie tylko po jednej stronie, a potem po drugiej (spójrz na drugą ilustrację)!
Twoja dokręcona pokrywa powinna wyglądać tak, jak na ostatniej ilustracji.

Krok 14 Montaż podgrzewanego stołu (część 1)

Montaż podgrzewanego stołu (część 1)
Montaż podgrzewanego stołu (część 1)
Montaż podgrzewanego stołu (część 1)
Montaż podgrzewanego stołu (część 1)
Przesuń wózek osi Y [Y-carriage] do przodu i umieść podgrzewany stół za nim.
Znajdź otwór w centralnej części wózka osi Y.
Umieść jedną tulejkę na górze otworu.
Tulejka dystansowa zostanie umieszczona dokładnie na swoim miejscu w następnym kroku.

Krok 15 Montaż podgrzewanego stołu (część 2)

Montaż podgrzewanego stołu (część 2)
Montaż podgrzewanego stołu (część 2)
Montaż podgrzewanego stołu (część 2)
Montaż podgrzewanego stołu (część 2)
Użyj klucza imbusowego do wyrównania części względem siebie. Wsuń go w otwór na środku podgrzewanego stołu i przez tulejkę dystansową.
Po wyrównaniu umieść w otworze śrubę M3x12b.
Wkręć śrubę, ale nie do końca.

Krok 16 Montaż podgrzewanego stołu (część 3)

Montaż podgrzewanego stołu (część 3)
Montaż podgrzewanego stołu (część 3)
Montaż podgrzewanego stołu (część 3)
Montaż podgrzewanego stołu (część 3)
Przejdź do prawej strony stołu.
Umieść kolejną tulejkę dystansową za pomocą szczypiec.
Wsuń szczypce między stół a wózek osi Y.
Użyj klucza imbusowego, aby wyrównać tulejkę dystansową.
Po wyrównaniu części względem siebie, umieść w otworze śrubę i wkręć, ale nie do końca.

Krok 17 Montaż podgrzewanego stołu (część 4)

Montaż podgrzewanego stołu (część 4)
Montaż podgrzewanego stołu (część 4)
Montaż podgrzewanego stołu (część 4)
Używając szczypiec, umieść tulejki dystansowe i śruby w pozostałych otworach. NIE DOKRĘCAJ śrub do końca.
Po umieszczeniu wszystkich śrub na miejscu, dokręć je w następującej kolejności:
Śruba centralna
Pierwsze cztery śruby (krawędzie)
Ostatnie cztery śruby (narożniki)

Krok 18 Przygotowanie części zasilacza

Przygotowanie części zasilacza
Przygotowanie części zasilacza
Przygotowanie części zasilacza
Do kolejnych etapów przygotuj:
Zasilacz 24 V (1x)
Przewód Power Panic (1x)
Przewód zasilacza (2x)
Śruba M4x10r z łbem kulistym (2x)
Śruba M3x10 (2x)
Zasilacz został zaprojektowany tak, aby był kompatybilny z sieciami na całym świecie, więc automatycznie przełącza się na odpowiednie napięcie.
Złącza mają inną szerokość - uważnie podążaj za instrukcjami. Niebieskie złącza nie pasują do płyty Einsy.

Krok 19 Montaż zasilacza

Montaż zasilacza
Montaż zasilacza
Montaż zasilacza
Montaż zasilacza
Obróć drukarkę tyłem do siebie i znajdź uchwyty zasilacza. Wkręć w nie śruby M3x10, ale nie głębiej niż o 3-4 obroty - na razie wystarczy to, aby przytrzymać zasilacz.
Weź zasilacz i przyłóż go do śrub, następnie ustaw odstęp pomiędzy uchwytami.
Wsuń zasilacz na śruby i dokręć je, ale nie do końca. W następnych krokach będziemy musieli ustawić jego pozycję.
Upewnij się, że możesz przesuwać zasilacz w górę i w dół.
Na tym etapie śruby powinny jedynie trzymać zasilacz w pionie.

Krok 20 Montaż zasilacza

Montaż zasilacza
Montaż zasilacza
Montaż zasilacza
Montaż zasilacza
PODĄŻAJ ZA INSTRUKCJAMI, ponieważ istnieje ryzyko ZDEFORMOWANIA RAMY!
Wsuń śruby M4 w obydwa otwory w ramie.
Ustaw pozycję zasilacza tak, aby otwory w jego obudowie pokrywały się z tymi w ramie. Na początku zasilacz będzie umieszczony niżej, dlatego przesuń go odrobinę w górę.
Dokręć śruby M4, ale nie do końca. Poczekaj do kolejnego etapu instrukcji.
Zanim dokręcisz śruby M4 do końca, upewnij się, że zasilacz jest dosunięty zarówno do tylnego profilu aluminiowego, jak i do ramy pionowej.
Wszystko wyrównane? Dokręć śruby M4.
Teraz dokręć śruby M3 mocujące zasilacz do profilu aluminiowego.

Krok 21 Podłączenie przewodów zasilających (KRYTYCZNE)

Podłączenie przewodów zasilających (KRYTYCZNE)
Podłączenie przewodów zasilających (KRYTYCZNE)
UWAGA: Sprawdź trzy razy, czy przewody są podłączone prawidłowo!!! Jeśli przewody nie będą prawidłowo podłączone lub złącza nie będą dobrze dokręcone, ryzykujesz uszkodzeniem zasilacza lub drukarki!!!
Upewnij się, że wygięta część widełek złącza jest skierowana do góry (czyli w Twoją stronę)!!!. Użyj strony z niebieską osłoną. Te złącza są nieznacznie szersze i nie zmieszczą się po stronie płyty Einsy.
Weź pod uwagę polaryzację złącz zasilacza:
Plusowy (dodatni)
Plusowy (dodatni)
Minusowy (ujemny)
Minusowy (ujemny)
Pamiętaj o tym podłączając przewody! Kolejny etap pokazuje ich prawidłowe podłączenie.

Krok 22 Podłączenie przewodów zasilających

Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Poluzuj śrubę na PIERWSZYM złączu od lewej strony (dodatnim).
Weź pierwszą parę przewodów i wsuń do końca złącze przewodu w kolorze CZERWONYM. Upewnij się, że stalowa, kwadratowa podkładka znajduje się nad widełkami.
Dokręć śrubę porządnie, ale pamiętaj, że niektóre elementy są plastikowe.
Poluzuj śrubę na TRZECIM złączu od lewej strony (ujemnym).
Weź drugi przewód z tej samej pary i wsuń do końca złącze przewodu w kolorze CZARNYM. Upewnij się, że stalowa, kwadratowa podkładka znajduje się nad widełkami.
Dokręć śrubę porządnie, ale pamiętaj, że niektóre elementy są plastikowe.
Ponownie sprawdź poprawność podłączenia! Czerwony przewód w PIERWSZYM złączu, czarny w TRZECIM. Upewnij się, że przewody są dobrze dokręcone, inaczej ryzykujesz uszkodzeniem drukarki!

Krok 23 Podłączenie przewodów zasilających

Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Podłączenie przewodów zasilających
Poluzuj śrubę na DRUGIM złączu od lewej strony (dodatnim).
Weź drugą parę przewodów i wsuń do końca złącze przewodu w kolorze CZERWONYM. Upewnij się, że stalowa, kwadratowa podkładka znajduje się nad widełkami.
Dokręć śrubę porządnie, ale pamiętaj, że niektóre elementy są plastikowe.
Poluzuj śrubę na CZWARTYM złączu od lewej strony (ujemnym).
Weź drugi przewód z tej samej pary i wsuń do końca złącze przewodu w kolorze CZARNYM. Upewnij się, że stalowa, kwadratowa podkładka znajduje się nad widełkami.
Dokręć śrubę porządnie, ale pamiętaj, że niektóre elementy są plastikowe.
Ponownie sprawdź poprawność podłączenia! Czerwony przewód w DRUGIM złączu, czarny w CZWARTYM. Upewnij się, że przewody są dobrze dokręcone, inaczej ryzykujesz uszkodzeniem drukarki!

Krok 24 Podłączenie Power Panic

Podłączenie Power Panic
Podłączenie Power Panic
Podłączenie Power Panic
Weź przewód Power Panic i podłącz go do zasilacza. Obydwa złącza są takie same, więc użyj obojętnie którego końca.
Ostrożnie wygnij przewód Power Panic i umieść go obok przewodów zasilających (PSU-cable). Postępuj ostrożnie, aby nie wyciągnąć złącza z płytki. Miej to na uwadze po zmontowaniu drukarki i nie pociągaj za przewód.
Poprowadź przewody na drugą stronę drukarki. Później przymocujemy je do ramy.
Nie montuj jeszcze pokrywy na zasilaczu - poczekaj na następny rozdział.

Krok 25 Czas na Haribo!

Czas na Haribo!
Czas na Haribo!
To było trochę trudniejsze, ale wystarczy 10%. Musimy zostawić coś na później.

Krok 26 Podgrzewany stół i zasilacz są gotowe!

Podgrzewany stół i zasilacz są gotowe!
Podgrzewany stół i zasilacz są gotowe!
Zbliżamy się do końca! Jeszcze jeden rozdział i drukarka będzie zmontowana!
Sprawdź poprawność montażu - porównaj z ilustracją.
Nie kładź jeszcze płyty stalowej na podgrzewanym stole. Poczekaj na instrukcję w Asystencie podczas procedury kalibracji.
Gotowi na ostatni etap montażu? Przed nami 8. Montaż elektroniki.
