8. Montaż elektroniki

Menu

8. Montaż elektroniki

8. Montaż elektroniki
Dotyczy:
Ostatnia aktualizacja a year ago
8. Montaż elektroniki
 Poziom trudności
Średni
 Kroki
45
 Dostępne języki
ENCSESDEITFRJA

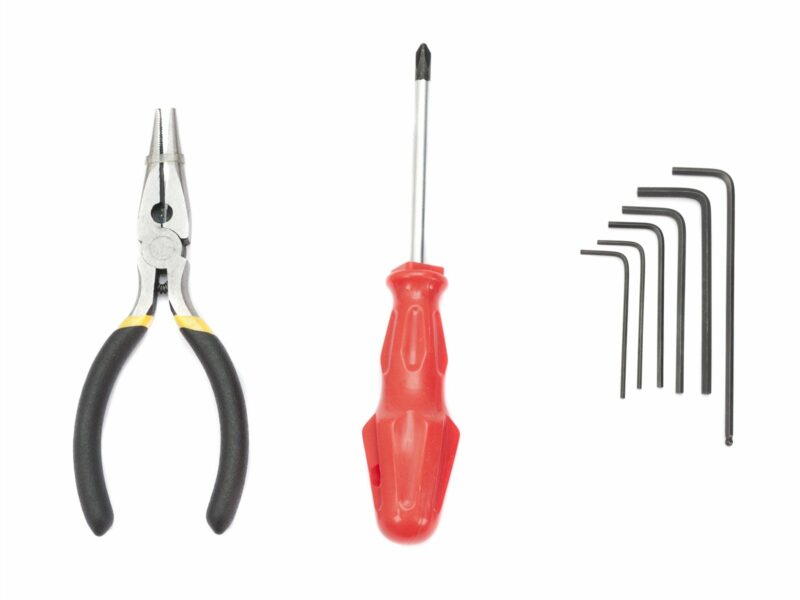

Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Szczypce do obcinania opasek zaciskowych
Klucz imbusowy 2,5 mm do śrub M3
Klucz imbusowy 1,5 mm do wyrównania nakrętek
Wkrętak krzyżakowy do dokręcenia przewodów zasilacza i podgrzewanego stołu
UWAGA: Zapewnij elektronice ochronę przed wyładowaniami elektrostatycznymi (ESD). Przechowuj płytę Einsy w torebce antystatycznej do czasu jej montażu.
Przygotowanie pokrywy obudowy EINSY (część 1)
Przygotowanie pokrywy obudowy EINSY (część 1)
Do kolejnych etapów przygotuj:
Einsy-door (pokrywa obudowy EINSY) (1x)
Einsy-hinge-top (górny zawias pokrywy EINSY) (1x)
Einsy-hinge-bottom (dolny zawias pokrywy EINSY) (1x)
Nakrętka kwadratowa M3nS (1x)
Śruba M3x10 (2x)
Przygotowanie pokrywy obudowy EINSY (część 2)
Przygotowanie pokrywy obudowy EINSY (część 2)
Przygotowanie pokrywy obudowy EINSY (część 2)
Wsuń do końca nakrętkę M3nS. W razie potrzeby, możesz użyć małego śrubokręta do dopchnięcia jej.
Sprawdź poprawne ułożenie części względem siebie przy użyciu klucza imbusowego.
Jeśli nakrętka jest luźna w gnieździe, to może łatwo wypaść i spowodować zwarcie na płycie Einsy podczas otwierania drzwiczek.
Wyznaczenie otworów montażowych
Wyznaczenie otworów montażowych
Obróć drukarkę tyłem do siebie.
Otwory zaznaczone niebieskimi strzałkami zostaną użyte do zamontowania zawiasów pokrywy obudowy EINSY (Einsy-door).
Przygotowanie dolnego zawiasu
Przygotowanie dolnego zawiasu
Przygotowanie dolnego zawiasu
Przygotowanie dolnego zawiasu
Weź dolny zawias pokrywy EINSY (Einsy-hinge-bottom) i wsuń w niego śrubę M3x10.
Zwróć uwagę na gniazdo pod główkę śruby w części drukowanej.
Znajdź otwór montażowy dolnego zawiasu.
Umieść zawias na ramie i przykręć śrubę. Bolec zawiasu musi być skierowany w górę.
Montaż pokrywy obudowy EINSY
Montaż pokrywy obudowy EINSY
Montaż pokrywy obudowy EINSY
Montaż pokrywy obudowy EINSY
Umieść pokrywę obudowy EINSY (Einsy-door) na dolnym zawiasie.
Weź górny zawias pokrywy EINSY (Einsy-hinge-top) i wsuń w niego śrubę M3x10.
Umieść górny zawias (Einsy-hinge-top) w pokrywie obudowy EINSY i zamontuj na ramie.
Owinięcie przewodów osi X
Owinięcie przewodów osi X
Owinięcie przewodów osi X
Owinięcie przewodów osi X
Do kolejnego etapu przygotuj:
Owijka tekstylna 5x300 mm (1x)
Opaska zaciskowa (1x)
Owiń owijkę wokół przewodów silnika osi X. Owijka jest krótsza niż przewody.
Przymocuj owijkę opaską zaciskową - zaciśnij ją mocno. Jest to tymczasowe rozwiązanie, do czasu ukończenia montażu obudowy EINSY, ale możesz zostawić ją na miejscu po ukończeniu.
Przygotowanie obudowy EINSY (część 1)
Przygotowanie obudowy EINSY (część 1)
Przygotowanie obudowy EINSY (część 1)
Przygotowanie obudowy EINSY (część 1)
Do kolejnych etapów przygotuj:
Einsy-base (obudowa EINSY) (1x)
Śruba M3x10 (6x)
Nakrętka kwadratowa M3nS (4x)
Nakrętka M3n (4x)
Płyta główna EINSY RAMBo (1x) Nie wyrzucaj srebrnej etykiety, będziemy jej potrzebować!
Obudowa EINSY (Einsy-base) ma z tyłu okienko dla RPi Zero W. Jeśli zamierzasz użyć tego minikomputera, to teraz możesz ostrożnie wyciąć okienko z obudowy. Szczegóły tutaj: help.prusa3d.com/octoprint-assembly
Torebka antystatyczna będzie już wcześniej otwarta. Każda płyta jest wyciągana z opakowania i testowana przed wysyłką.
Przygotowanie obudowy EINSY (część 2)
Przygotowanie obudowy EINSY (część 2)
Przygotowanie obudowy EINSY (część 2)
Przygotowanie obudowy EINSY (część 2)
Weź cztery nakrętki M3nS przygotowane wcześniej i wsuń je do samego końca w gniazda w obudowie EINSY.
Dwie nakrętki wewnątrz uchwytu na przewody podgrzewanego stołu (zauważ, że jedno gniazdo znajduje się wewnątrz obudowy).
Dwie nakrętki wewnątrz uchwytu na przewody ekstrudera.
Wsuń nakrętki do końca.
Sprawdź prawidłowe wyrównanie za pomocą klucza imbusowego.
Przygotowanie obudowy EINSY (część 3)
Przygotowanie obudowy EINSY (część 3)
Przygotowanie obudowy EINSY (część 3)
Umieść cztery nakrętki M3n w gniazdach.
Wsuń płytę EINSY do obudowy i dokręć czterema śrubami M3x10.
Zachowaj ostrożność przy dokręcaniu śrub. Zrób to z wyczuciem, aby nie uszkodzić płyty.
Użyj szczypiec, aby pomóc sobie w ustawieniu śrub.
Montaż obudowy EINSY (część 1)
Montaż obudowy EINSY (część 1)
Montaż obudowy EINSY (część 1)
Otwory oznaczone niebieskimi strzałkami zostaną użyte do zamontowania obudowy EINSY.
Umieść śruby M3x10 w otworach i wkręć je odrobinę. 3-4 obroty wystarczą.
Montaż obudowy EINSY (część 2)
Montaż obudowy EINSY (część 2)
Montaż obudowy EINSY (część 2)
Montaż obudowy EINSY (część 2)
Zanim przykręcisz obudowę do ramy, podłącz złącze przewodów silnika osi X (spójrz na żółtą etykietę) do płyty EINSY.
Wsuń owijkę tekstylną w szczelinę i pozostaw trochę luzu (nie naciągaj przewodów).
Zwróć uwagę na wcięcia pod śruby M3x10, które zostały już przykręcone do ramy.
Montaż obudowy EINSY (część 3)
Montaż obudowy EINSY (część 3)
Montaż obudowy EINSY (część 3)
Montaż obudowy EINSY (część 3)
Wsuń obudowę EINSY (Einsy-base) na przygotowane wcześniej śruby M3x10 i wyrównaj obudowę z krawędzią ramy osi Z.
Dokręć obydwie śruby za pomocą klucza imbusowego 2,5 mm. Spójrz na drugą i trzecią ilustrację.
Organizacja przewodów (część 1)
Organizacja przewodów (część 1)
Organizacja przewodów (część 1)
W następnych krokach będziemy układać wszystkie przewody w drukarce. Przetestowaliśmy kilka sposobów i wydaje się, że wybraliśmy najlepszy.
Wykonując kolejne instrukcje, zachowaj ostrożność przy zaciskaniu opasek, aby nie uszkodzić przewodów.
Obróć drukarkę na stronę zasilacza i postępuj zgodnie z instrukcją dot. jego wersji:
Srebrny zasilacz: przewody przebiegają nad profilem aluminiowym
Czarny zasilacz: przewody przebiegają pod profilem aluminiowym
To jedyna różnica. W pozostałych etapach prowadzenie przewodów jest identyczne zarówno dla czarnej, jak i srebrnej wersji zasilacza.
Organizacja przewodów (część 2)
Organizacja przewodów (część 2)
Organizacja przewodów (część 2)
Zacznij od przewodów prawego silnika osi Z.
Przeciągnij opaskę zaciskową przez okrągłe otwory w ramie, aby stworzyć pętlę.
Delikatnie wciśnij przewody w opaskę zaciskową i zaciśnij ją tak, aby była dobrze dopasowana i nie pozostawiała zbyt dużego luzu. Uważaj jednak, aby nie zaciągać jej zbyt mocno, ponieważ może ona uszkodzić izolację przewodów. Odetnij jej nadmiar.
Organizacja przewodów (część 3)
Organizacja przewodów (część 3)
Organizacja przewodów (część 3)
Kontynuuj w górę i utwórz pętlę za pomocą kolejnej opaski zaciskowej.
Złap przewody silnika osi Z i wszystkie przewody z zasilacza. Upewnij się, że przewody przechodzą pod prętami liniowymi i nie przeszkadzają w ruchu wózka osi Y.
Delikatnie wciśnij przewody w opaskę zaciskową i zaciśnij ją tak, aby była dobrze dopasowana i nie pozostawiała zbyt dużego luzu. Uważaj jednak, aby nie zaciągać jej zbyt mocno, ponieważ może ona uszkodzić izolację przewodów. Odetnij jej nadmiar.
Organizacja przewodów (część 4)
Organizacja przewodów (część 4)
Organizacja przewodów (część 4)
Kontynuuj w górę i utwórz pętlę za pomocą kolejnej opaski zaciskowej.
Dołóż do wiązki przewody silnika osi Y.
Delikatnie wciśnij przewody w opaskę zaciskową i zaciśnij ją tak, aby była dobrze dopasowana i nie pozostawiała zbyt dużego luzu. Uważaj jednak, aby nie zaciągać jej zbyt mocno, ponieważ może ona uszkodzić izolację przewodów. Odetnij jej nadmiar.
Organizacja przewodów (część 5)
Organizacja przewodów (część 5)
Organizacja przewodów (część 5)
Organizacja przewodów (część 5)
Weź przewody wyświetlacza LCD i delikatnie wciśnij je w aluminiowy profil. Pozostaw trochę luzu, nie naciągaj przewodów zbyt mocno.
Rozmieść przewody na całej długości profilu aluminiowego.
Na chwilę odegnij w dół całą wiązkę przewodów.
Ostrożnie zegnij przewody LCD na ramie.
Organizacja przewodów (część 6)
Organizacja przewodów (część 6)
Organizacja przewodów (część 6)
Kontynuuj w górę i utwórz pętlę za pomocą kolejnej opaski zaciskowej.
Weź wiązkę przewodów i umieść ją nad przewodem wyświetlacza LCD.
Umieść przewody w pętli z opaski zaciskowej i zaciągnij ją delikatnie. Obetnij końcówkę opaski.
Organizacja przewodów (część 7)
Organizacja przewodów (część 7)
Organizacja przewodów (część 7)
Organizacja przewodów (część 7)
Przeciągnij opaskę zaciskową przez okrągłe otwory w ramie, aby stworzyć pętlę.
Teraz ostrożnie umieść przewody wyświetlacza LCD w opasce zaciskowej.
Umieść w pętli przewody lewego silnika osi Z oraz wszystkie przewody z wiązki.
Nie zaciągaj jeszcze opasek zaciskowych! Poczekaj na kolejny krok.
Organizacja przewodów (część 8)
Organizacja przewodów (część 8)
Wsuń przewody w pętlę z opaski zaciskowej i przejdź do następnego kroku instrukcji, zanim ją zaciśniesz.
Zachowaj szczególną ostrożność! Tylko lekko zaciśnij opaskę, inaczej uszkodzisz przewody wyświetlacza LCD! Opaska powinna być dopasowana, tak aby utrzymać je w miejscu, ale zbyt mocne zaciśnięcie może je uszkodzić!
To wszystko! Przewody są poprowadzone, podłączmy je teraz do płyty EINSY. Możesz postawić drukarkę z powrotem na stopach.
Podłączenie wiązek przewodów
Podłączenie wiązek przewodów
Do kolejnych etapów przygotuj:
Extruder-cable-clip (obejma przewodów ekstrudera) (1x)
Heatbed-cable-clip (obejma przewodów podgrzewanego stołu) (1x)
Śruba M3x10 (4x)
Zwróć uwagę na różnice między obejmami.
Podłączenie wiązki przewodów podgrzewanego stołu
Podłączenie wiązki przewodów podgrzewanego stołu
Podłączenie wiązki przewodów podgrzewanego stołu
Umieść wiązkę przewodów podgrzewanego stołu wraz z owijką w wycięciu w obudowie EINSY (Einsy-base).
Upewnij się, że owijka znajduje się w uchwycie - spójrz na ilustrację.
Do przymocowania wiązki użyj obejmy dla przewodów podgrzewanego stołu (Heatbed-cable-clip) i dwóch śrub M3x10. Zwróć uwagę na prawidłowy kierunek mocowania obejmy i sprawdź, czy możesz zamknąć drzwi obudowy.
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
UWAGA: KLUCZOWE jest podłączenie przewodów zasilacza oraz podgrzewanego stołu do płytki EINSY w prawidłowej kolejności. PRZEWÓD DODATNI musi być podłączony do DODATNIEGO GNIAZDA. Istnieją DWIE WERSJE przewodów o różnych kolorach:
Wersja A: obydwa przewody w parze są czarne, PRZEWÓD DODATNI jest zaznaczony CZERWONĄ KRESKĄ
Wersja B: w każdej parze jest czerwony i czarny przewód. DODATNI PRZEWÓD jest CAŁY CZERWONY.
Podłącz przewody z ZASILACZA I PODGRZEWANEGO STOŁU do płyty EINSY w następującej kolejności (czerwone strzałki oznaczają złącze dodatnie):
Pierwsza para przewodów z zasilacza (A+|A-).
Druga para przewodów z zasilacza (B+|B-).
Przewody podgrzewanego stołu (C+|C-).
Obydwie pary przewodów są takie same, zwróć jednak uwagę na odpowiednią polaryzację (plus/minus).
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
PRAWIDŁOWA ORIENTACJA PRZEWODU ZASILANIA jest BARDZO WAŻNA!!!
PRAWIDŁOWA: Zagięta część złącza jest skierowana ku górze. Wsuń ją pod prostokątną nakrętkę, do samego końca.
NIEPRAWIDŁOWA: Zagięta część złącza jest skierowana ku dołowi. Spowoduje to problemy i może doprowadzić do uszkodzenia płyty!
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
Przewody zasilacza i podgrzewanego stołu
Zwróć uwagę na DODATNIĄ i UJEMNĄ polaryzację przewodów zgodnie ze wcześniejszymi objaśnieniami! Zawsze podłączaj przewód DODATNI do złącz plusowych na EINSY. Na ilustracjach są one oznaczone czerwonymi strzałkami.
Upewnij się, że wygięta część widełek złącza jest skierowana do góry (czyli w Twoją stronę)!!!. W podobny sposób montowaliśmy czarny zasilacz.
Sprawdź jeszcze raz poniższe podłączenie:
Podłącz pierwszy podwójny przewód z zasilacza do płyty EINSY. Użyj dołączonego wkrętaka krzyżakowego. DOKRĘĆ śrubę mocno.
Podłącz drugą parę przewodów z zasilacza do płyty EINSY.
Ostatnia para przewodów to podgrzewanie stołu. Podłącz je do ostatnich dwóch złączy.
Uwaga: nieprzestrzeganie zaleceń zawartych w tej instrukcji może doprowadzić do utraty gwarancji na drukarkę, w przypadku wystąpienia uszkodzeń. Nie spiesz się i sprawdź dokładnie poprawność połączeń.
Przewody zasilacza i podgrzewanego stołu - końcowa kontrola
Przewody zasilacza i podgrzewanego stołu - końcowa kontrola
Przewody zasilacza i podgrzewanego stołu - końcowa kontrola
Przewody zasilacza i podgrzewanego stołu - końcowa kontrola
Przyszła pora na końcową kontrolę przewodów zasilania. Upewnij się, że przewody są podłączone zgodnie z polaryzacją, a śruby są dobrze dokręcone.
Zauważ, że zasilacz i płyta Einsy mają odwrotną kolejność polaryzacji. ZAWSZE sprawdzaj oznaczenia + / - (plus / minus) !
Czerwony przewód - polaryzacja dodatnia (+)
Czarny przewód - polaryzacja ujemna (-)
Wsuń pokrywkę na przewody z góry. Upewnij się, że logo "PRUSA" jest skierowane ku górze.
Przykręć pokrywkę przy pomocy dwóch śrub M3x10. Zauważ, że otwory są dość głębokie.
Podłączenie silników (osie X/Y/Z)
Podłączenie silników (osie X/Y/Z)
Podłączenie silników (osie X/Y/Z)
Zidentyfikuj wszystkie silniki dzięki żółtym etykietom i podłącz je do płyty.
Silnik osi X (już podłączony)
Silnik osi Y
Silniki osi Z (kolejność nie ma znaczenia)
Upewnij się, że złącze położone najniżej jest wolne (zaznaczone na czerwono). Silniki osi Z muszą być podłączone na tym samym poziomie!! Częstym błędem jest wpinanie złącz silników jedno pod drugim.
Staraj się uzyskać podobny układ przewodów wewnątrz obudowy - w ten sposób zapewnisz sobie wystarczającą przestrzeń do pracy.
Zasilanie Power Panic i termistor podgrzewanego stołu
Zasilanie Power Panic i termistor podgrzewanego stołu
Zasilanie Power Panic i termistor podgrzewanego stołu
Zasilanie Power Panic i termistor podgrzewanego stołu
Znajdź parę skręconych przewodów (czarno-biały | PP) z zasilacza i podłącz je do płyty.
Umieść biało-czarny przewód z lewej strony obudowy. Ułóż przewody jak na ilustracji, aby mieć więcej miejsca na kolejne.
Podłącz przewód termistora (zielona etykieta | HT) do płyty.
Przewód termistora może mieć inny kolor, bez zielonej etykietki. Polaryzacja nie ma znaczenia, może być wpięty w dowolną stronę.
Staraj się uzyskać podobny układ przewodów wewnątrz obudowy - w ten sposób zapewnisz sobie wystarczającą przestrzeń do pracy.
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Znajdź gniazdo na filament nylonowy, będzie potrzebne w następnym kroku.
Ostrożnie oddziel filament nylonowy od reszty przewodów. Nie ma potrzeby odwijania owijki.
Jeśli końcówka filamentu nylonowego jest schowana wewnątrz owijki, to użyj sposobu opisanego w kolejnym kroku.
Owinięcie wiązki przewodów
Owinięcie wiązki przewodów
Zanim przejdziemy dalej, musisz skręcić owijkę tekstylną. Dzięki temu zapobiegniesz wysuwaniu się przewodów podczas drukowania.
Delikatnie skręć owijkę palcami (nie skręcając przewodów) o kilka obrotów.
Skręcanie owijki zmniejszy jej długość. W kolejnych krokach może być potrzebne odkręcenie jej, aby odzyskać kawałek.
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Wsuń filament nylonowy w otwór.
Upewnij się, że filament nie naciska na złącze silnika, co znaczyłoby, że jest za długi. Jeśli tak jest, odwiń kawałek owijki i wsuń filament we wiązkę.
Wsuń owijkę w uchwyt na co najmniej 3/4 jego głębokości.
Ponownie upewnij się, że filament nie naciska na złącze silnika. Jeśli tak jest, odwiń kawałek owijki i wsuń filament we wiązkę.
Użyj obejmy wiązki przewodów ekstrudera (Extruder-cable-clip) i dwóch śrub M3x10, aby przymocować wiązkę.
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
WAŻNE: Kluczowe jest prawidłowe podłączenie przewodu czujnika filamentu. Uszkodzisz czujnik, jeśli nie wykonasz instrukcji dokładnie!!!
NIE PODŁĄCZAJ JESZCZE PRZEWODU, poczekaj na kolejne instrukcje!!!
Wprowadziliśmy nową część, aby zapewnić prawidłowe podłączenie - pozycjoner wtyczki ("plug-aligner"), który jest dodawany do każdej drukarki MK3S opuszczającej fabrykę.
Pozycjoner (plug-aligner) jest fabrycznie zamocowany w gnieździe w płycie Einsy. Jeśli pozycjoner wypadnie podczas transportu, to ostrożnie umieść go tam z powrotem. Ząbek powinien być skierowany ku górze - jak na ilustracji.
Złącze ma dwa rzędy pinów:
Dolny rząd (dla MK3S) podłącz tutaj czujnik filamentu IR.
Górny rząd (dla MMU2S) ten rząd nie będzie używany w tej instrukcji.
Plik STL z pozycjonerem wtyczki jest dostępny w paczce dla MK3S na prusa3d.pl/elementy-do-druku/
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłączenie wiązki przewodów ekstrudera
Podłącz pozostałe przewody ekstrudera:
Grzałka ekstrudera (czerwony przewód | Nr 1)
Wentylator hotendu (czarny przewód | Nr 2)
Wentylator chłodzenia wydruku (czerwona etykieta | Nr 3)
Czujnik IR z dwoma przewodami umieszczonymi po prawej stronie (Nr 4) PODŁĄCZ DO DOLNEGO RZĘDU PINÓW, zostaw górny rząd wolny!!!
Silnik ekstrudera (żółta etykieta z literą "E" | Nr 5)
Termistor ekstrudera (zielona/żółta etykieta | Nr 6)
Przewód czujnika P.I.N.D.A. (Nr 7) Złącze może mieć 3 lub 4 przewody (może brakować białego) - obydwie wersje są OK.
Podłączenie przewodów LCD
Podłączenie przewodów LCD
Podłączenie przewodów LCD
Przewód wyświetlacza LCD z JEDNYM paskiem (złącze P1)
Przewód wyświetlacza LCD z DWOMA paskami (złącze P2)
Różowy pasek na przewodach LCD powinien być skierowany ku górze.
Raz jeszcze sprawdź wszystkie połączenia!
Raz jeszcze sprawdź wszystkie połączenia!
Raz jeszcze sprawdź wszystkie połączenia!
Porównaj swoje podłączenie elektroniki do ilustracji.
Upewnij się raz jeszcze, że przewód czujnika filamentu jest podłączony do wszystkich pinów! Nieprawidłowe podłączenie może doprowadzić do trwałego uszkodzenia czujnika.
Złącze przewodu czujnika P.I.N.D.A. może mieć 3 lub 4 przewody (może brakować białego) - obydwie wersje są OK.
Zakończenie montażu obudowy Einsy
Zakończenie montażu obudowy Einsy
Zakończenie montażu obudowy Einsy
Do kolejnego etapu przygotuj:
Śruba M3x40 (1x)
Zamknij pokrywę obudowy Einsy (Einsy-door).
Upewnij się, że żaden przewód nie jest ściśnięty!
Dokręć śrubę M3x40.
Montaż stóp antywibracyjnych
Montaż stóp antywibracyjnych
Montaż stóp antywibracyjnych
Możesz pominąć ten krok, jeśli stopy zostały zamontowane w drugim rozdziale.
Stopy antywibracyjne (4x)
Połóż ramę na boku i wkręć stopę antywibracyjną w profil (o 90 stopni), aby zablokować ją na miejscu.
Powtórz ten proces dla wszystkich 4 stóp. Umieść je ok 2-3 cm od końców profili.
Montaż podwójnego uchwytu na szpule (część 2)
Montaż podwójnego uchwytu na szpule (część 2)
Montaż podwójnego uchwytu na szpule (część 2)
Montaż podwójnego uchwytu na szpule (część 2)
Nie używaj nadmiernej siły podczas montażu, inaczej możesz uszkodzić system blokowania ramion uchwytu.
Umieść wszystkie części przed sobą. Zauważ, że obydwa "ramiona" są identyczne. Upewnij się, że część w kształcie C, którą mocuje się na ramie, jest skierowana w Twoją stronę.
Weź "ramię" z prawej strony, wsuń delikatnie w główny element i obróć zgodnie z ruchem wskazówek zegara (w prawo). Do zablokowania "ramienia" w miejscu powinno wystarczyć około pół obrotu.
Weź "ramię" z lewej strony, wsuń delikatnie w główny element i obróć przeciwnie do ruchu wskazówek zegara (w lewo). Do zablokowania "ramienia" w miejscu powinno wystarczyć około pół obrotu.
Montaż "ramion" nie powinien wymagać dużej siły. Jeśli trafisz na problem, najpierw sprawdź czy w mechanizmie blokującym ramiona nie ma żadnych zanieczyszczeń.
Montaż podwójnego uchwytu na szpule
Montaż podwójnego uchwytu na szpule
Montaż podwójnego uchwytu na szpule
Montaż podwójnego uchwytu na szpule
Aby poprawnie zamontować uchwyt na szpulę, umieść górny "ząbek" na ramie (po środku) i wciśnij uchwyt zgodnie z kierunkiem strzałek (naciskaj w tył i jednocześnie w dół).
Nie próbuj montować uchwytu szpuli naciskając go tylko od góry. Konieczna jest większa siła i możesz wtedy uszkodzić uchwyt.
Przyklejenie srebrnej etykiety informacyjnej
Przyklejenie srebrnej etykiety informacyjnej
Przyklejenie srebrnej etykiety informacyjnej
UWAGA: Ten krok jest ważny, nie pomijaj go! Srebrna naklejka zawiera numer seryjny drukarki i inne ważne informacje. Jej obecność jest kluczowa dla wszelkich zgłoszeń gwarancyjnych. Jeśli naklejka jest już na ramie, pomiń ten krok.
Obróć drukarkę tyłem do siebie - tak, aby zasilacz i obudowa elektroniki były skierowane w Twoją stronę.
Odnajdź fragment ramy nad zasilaczem i wyczyść wszelkie zanieczyszczenia.
Ostrożnie odklej podkład zabezpieczający naklejkę i przyklej etykietę do ramy. Upewnij się, że nie zamykasz bąbli powietrza naklejając ją.
Czy ten poradnik był pomocny?

Komentarze

Wciąż masz pytania?

Wciąż masz pytania?

Jeśli masz pytanie dotyczące czegoś, czego nie opisaliśmy, to sprawdź dodatkowe zasoby.
A jeśli to nie działa, możesz wysłać zgłoszenie na [email protected] lub klikając poniższy przycisk.

Kontakt
