PrusaLink i Prusa Connect - instalacja w MK3/S/+

Dotyczy:

MK3 MK3S MK3S+

Ostatnia aktualizacja 9 months ago

Poziom trudności

Trudny

Kroki

Dostępne języki

Krok 1 Wprowadzenie

⬢Cześć! Ten poradnik pomoże Ci rozpocząć pracę z PrusaLink w połączeniu z Twoją drukarką MK3/S/+.

UWAGA: Ten produkt jest nadal w fazie testów beta.

Dodatek MMU2S nie jest obsługiwany przez połączenie z PrusaLink!!!

W tym przypadku, PrusaLink to nasza nazwa dla rozwiązania sprzętowego z Raspberry Pi Zero W, które umożliwia podłączenie drukarki Original Prusa MK3/S/+ do sieci Wi-Fi 2,4 GHz i zdalne zarządzanie nią poprzez Prusa Connect.

⬢Upewnij się, że używasz najnowszej wersji firmware (3.10.1 i nowsze) w drukarce.

Ta instrukcja jest przeznaczona dla doświadczonych użytkowników. Do ukończenia montażu mogą być potrzebne pewne narzędzia i umiejętności lutownicze. Zapoznaj się najpierw z kolejnymi krokami, aby odpowiednio przygotować materiały.

Krok 2 Przygotowanie części: Raspberry Pi Zero W

⬢

Potrzebujesz Raspberry Pi Zero W lub Raspberry Pi Zero 2 W.

Oba urządzenia będą działać, ale zalecane jest Raspberry Pi Zero 2 W, ponieważ jest szybsze niż jego poprzednik, Pi Zero W.

⬢Upewnij się, że kupujesz oryginalne Raspberry Pi Zero W. Ten przewodnik nie obejmuje żadnych innych owocowych alternatyw, takich jak Banana Pi, Orange Pi itp.

Upewnij się, że nie kupujesz starego modelu Pi Zero bez Wi-Fi lub Pi Zero WH z dołączonym 40-pinowym złączem GPIO.

⬢Kup kartę MicroSD (zalecana jest karta SDHC o pojemności 8GB lub większej, Class10, najlepiej uznanego producenta).

Nie musisz kupować dodatkowego zasilacza ani kabla zasilającego, Twój RPi Zero W będzie zasilany bezpośrednio z drukarki. Nie podłączaj żadnego źródła zasilania do złącza PWR IN microUSB! Nie dokonuj żadnych modyfikacji RPi Zero W.

Krok 3 Drukowanie nowych części

⬢Aby zapewnić prawidłowe rozmieszczenie pinów i optymalną odległość, nasi programiści stworzyli drukowaną część o nazwie RPi Zero Frame, która jest umieszczana między RPi Zero W a płytką Einsy Rambo.

Wydrukowanie tej części jest obowiązkowe. Brak RPi Zero Frame spowoduje zwarcie styków na płytce Rambo. Istnieje ryzyko uszkodzenia drukarki.

⬢Pobierz i wydrukuj następujące części z printables.com

⬢rpi-zero-frame.stl

⬢raspberry-cover.stl

⬢Opcjonalne, ale przydatne jest wydrukowanie szczypców Prusa_Link_pliers.stl, które mogą się przydać podczas wyjmowania RPi Zero W z drukarki.

Zalecane ustawienia druku to 0,20 mm Quality i materiał PETG. PLA może nie wytrzymać wyższych temperatur wewnątrz obudowy elektroniki.

Krok 4 Drukowanie nowych części: zgodność z obudową Einsy

⬢Element raspberry-cover.stl jest kompatybilny z obudową elektroniki B7 lub jej najnowszą wersją.

⬢Sprawdź, czy twoja drukarka ma zdejmowaną część obudowy Einsy. Jeśli nie, zaktualizuj ją do najnowszej wersji.

Starsze drukarki z rodziny MK3 mogą nie mieć wyjmowanej części z tyłu obudowy elektroniki.

Krok 5 Przygotowanie pinów GPIO

Aby połączyć RPi Zero W z płytka Rambo należy zakupić listwę kołkową GPIO i przylutować piny do płytki RPi.

Do lutowania pinów potrzebna jest lutownica, lutowie oraz topnik lutowniczy.

⬢Po pierwsze, kup dwurzędową listwę kołkową z pinami 2x20. Potrzebujesz tych o długości 18 mm.

⬢Dwurzędowe listwy kołkowe mogą mieć jednak zbyt krótkie piny, więc dodatkowo możesz kupić listwę żeńską. Piny powinny mieć 18 mm długości, a potrzebujesz ich co najmniej 6 szt.

Krok 6 Przygotowanie i sprawdzenie listwy z pinami GPIO

⬢Weź podwójną listwę kołkową i obetnij ją do rozmiaru 7x2 piny.

⬢Wyciągnij z podwójnej listwy niepotrzebne, krótkie piny.

⬢Zamiast nich wsuń piny o długości 18 mm, zgodnie ze schematem. Potrzebujesz TYLKO PIĘCIU PINÓW!

⬢Przed lutowaniem upewnij się, że piny z krótszej strony wystają poza płytkę na co najmniej 1 mm. Potwierdź prawidłowe rozmieszczenie pinów, wyrównując je z wydrukowaną ramką rpi-zero-frame.

Krok 7 Lutowanie listwy z pinami GPIO

Sprawdź swoją pracę dwa razy! Nieprawidłowe rozmieszczenie pinów może doprowadzić do uszkodzenia zarówno RPi Zero W, jak i płytki Einsy Rambo.

⬢

Przylutuj listwę z pinami do RPi Zero W. Upewnij się, że są skierowane w odpowiednim kierunku i że lutujesz je z właściwej strony.

Kilka szybkich wskazówek dotyczących lutowania: Używaj topnika. Użyj trochę więcej topnika :) Upewnij się, że punkty lutownicze są wystarczająco rozgrzane, aby lut naturalnie spływał do złącza. Nie podgrzewaj punktów lutowniczych zbyt mocno, ponieważ możesz uszkodzić RPi, a listwa może się zniekształcić.

Po zakończeniu lutowania pozostałości topnika można usunąć wacikiem nasączonym IPA

Krok 8 Przygotowanie wymaganego oprogramowania

⬢

Ściągnij i zainstaluj Raspberry Pi Imager z raspberrypi.org/software

⬢Pobierz obraz karty SD z PrusaLink

najnowsze wydania są również dostępne na github.com/prusa3d/Prusa-Link/releases.

⬢Wsuń pustą kartę micro SD do komputera.

⬢

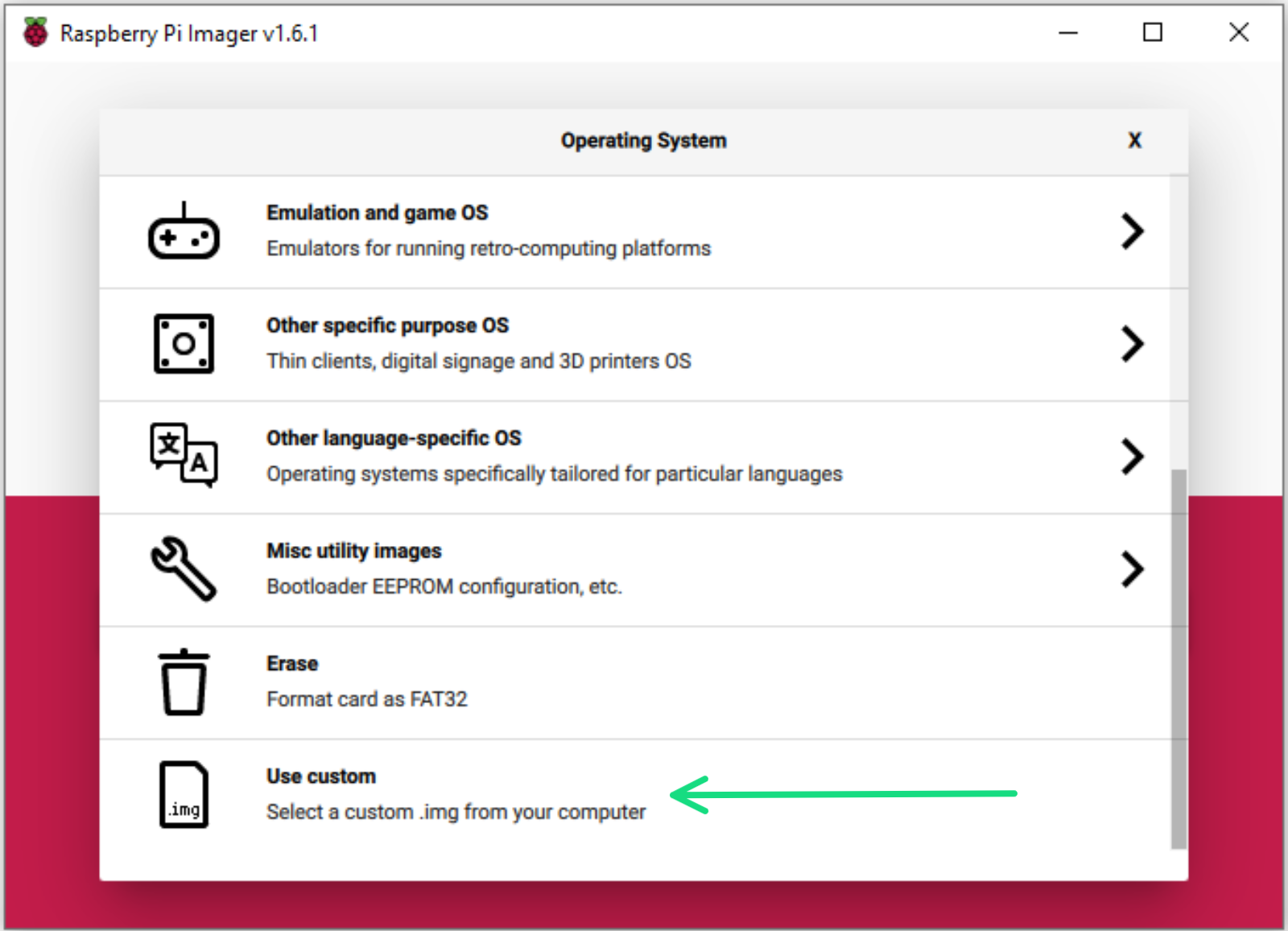

Otwórz program Raspberry Pi Imager. Naciśnij przycisk CHOOSE OS, przejdź do Use Custom i wybierz pobrany plik obrazu karty SD PrusaLink.

⬢Kliknij przycisk CHOOSE STORAGE i wybierz kartę micro SD.

Nie naciskaj jeszcze przycisku WRITE! Najpierw musimy skonfigurować sieć Wi-Fi i kilka innych parametrów :)

Krok 9 Konfigurowanie karty SD w Pi Imager

⬢Kliknij ikonę koła zębatego lub klawisze Ctrl+Shift+X (lub Cmd+shift+X), aby otworzyć menu opcji zaawansowanych.

⬢

Możesz ustawić nazwę hosta. Najlepiej użyć unikalnej nazwy hosta dla danej drukarki, na przykład gertruda.local - użyj zwykłego tekstu bez znaków specjalnych.

Nazwa hosta pozwoli Ci na łatwiejszy dostęp do drukarki poprzez wpisanie http://gertruda.local w przeglądarce, zamiast adresu IP drukarki. Jeśli pozostawisz domyślną nazwę hosta PrusaLink.local, istnieje prawdopodobieństwo, że więcej drukarek używa tej samej nazwy hosta w jednej sieci. Zapamiętaj nazwę hosta teraz, później nie będzie można jej łatwo zmienić lub zobaczyć.

Zależnie od ustawień sieci lokalnej, nazwa hosta może nie działać i konieczne może być użycie adresu IP.

Nie włączaj SSH. Nie ustawiaj nazwy użytkownika i hasła w tym oknie dialogowym!

Krok 10 Konfiguracja karty SD w Pi Imager 2

Proszę, nie wpisuj w oknie dialogowym żadnej nazwy użytkownika i hasła urządzenia! Za każdym razem, gdy to zrobisz, umiera kotek :(

⬢Przewiń w dół do pozycji Configure wireless LAN (Wi-Fi)

⬢Ustaw SSID (nazwę używanej lokalnej sieci Wi-Fi) i Hasło.

⬢Zapisz ustawienia, naciśnij przycisk WRITE i potwierdź formatowanie karty micro SD.

Postępuj wyłącznie zgodnie z instrukcjami w aplikacji Pi Imager. Nie stosuj się do powiadomień systemu operacyjnego dotyczących karty microSD i jej formatowania, jeśli takie występują.

Krok 11 Ustawienie drukarki

Upewnij się, że drukarka jest wyłączona i odłączona od zasilania.

Przygotuj nóż z ostrym czubkiem.

⬢Ostrożnie wytnij wszystkie wskazane plastikowe zakładki z obudowy Einsy i wyciągnij resztę wyciętej części. Podczas cięcia obudowy, UPEWNIJ SIĘ, ŻE NIE PRZECINASZ płytki Einsy Rambo!!!.

⬢Oczyść otoczenie z resztek plastiku.

Krok 12 Montaż Raspberry Pi Zero W

⬢Włóż kartę micro SD do Raspberry Pi Zero W. Złóż Raspberry Pi Zero W razem z wydrukowaną częścią rpi-zero-frame.

⬢Podłącz Raspberry Pi Zero W z ramką do płytki Einsy Rambo.

⬢Użyj części raspberry-cover, aby zakryć RPi Zero W.

Krok 13 Ustawienie drukarki

⬢Włącz drukarkę.

⬢

Przejdź do menu > Wsparcie, przewiń w dół i sprawdź, czy masz firmware w wersji 3.10.1 lub nowszej. Jeśli nie zaktualizuj firmware do najnowszej wersji (3.10.1 lub wyższej)

⬢

Przejdź do menu > Ustawienia > Port RPi i ustaw go na WŁ

Pierwsze uruchomienie systemu może potrwać dłuuuuuugo. Prosimy o cierpliwość i znalezienie sobie czegoś do zrobienia w czasie oczekiwania :)

Nie martw się. Podczas normalnego użytkowania uruchamianie nie będzie trwać tak długo.

⬢

Przed uruchomieniem PrusaLink na ekranie LCD może pojawić się komunikat "RPi Booting..." oraz "Starting Prusa Link".

Krok 14 Ustawienie drukarki

⬢

Po uruchomieniu PrusaLink w dolnej części wyświetlacza LCD powinna pojawić się liczba. Jest to adres IP drukarki.

⬢Od tej pory adres IP można również znaleźć w menu Wsparcie w drukarce.

Na wyświetlaczu LCD przed adresem IP może pojawić się napis ERR:. Nie martw się. Zamieni się na OK: po prawidłowym skonfigurowaniu PrusaLink.

Jeżeli na wyświetlaczu LCD pojawi się komunikat NO IP, oznacza to, że być może masz słaby sygnał lub inne problemy z siecią. Spróbuj przesunąć drukarkę bliżej punktu dostępu do sieci Wi-Fi lub rozważ użycie adaptera ethernetowego MicroUSB. PrusaLink przełączy się wtedy na sieć przewodową.

Jeśli na wyświetlaczu LCD pojawi się komunikat WiFi disconnected lub NO WIFI, wróć do kroku 9 i ponownie skonfiguruj ustawienia sieci Wi-Fi.

Krok 15 Konfiguracja PrusaLink

⬢Teraz otwórz stronę http://connect.prusa3d.com.

⬢Zaloguj się na swoje konto PrusaAccount

Krok 16 Otwarcie Asystenta PrusaLink

⬢Przepisz adres IP z ekranu LCD drukarki do pola adresu przeglądarki internetowej.

Użyj tylko czterech liczb oddzielonych kropkami.
Jeśli wcześniej skonfigurowano nazwę hosta, dostęp do drukarki może być możliwy przez adres http://ustawionanazwahosta.local
(jeśli sieć lokalna pozwala na to)

⬢W przeglądarce zostanie otwarta strona Kreatora PrusaLink. Kliknij przycisk Authorization/NEXT.

PrusaLink weryfikuje numer seryjny drukarki z serwerami Prusa.

Jeśli masz problemy z konfiguracją PrusaLink z powodu problemu z numerem seryjnym drukarki, skontaktuj się z pomocą techniczną.

Krok 17 Konfiguracja Asystenta PrusaLink - Autoryzacja

⬢Teraz musisz utworzyć nazwę użytkownika i hasło, aby uzyskać dostęp do PrusaLink.

Te dane uwierzytelniające są specyficzne dla drukarki. Zwróć uwagę, to nie jest Twoje konto Prusa Account. Zdecydowanie zalecamy używanie unikalnych danych uwierzytelniających. W przypadku posiadania wielu drukarek, można wykorzystać menedżera haseł.

⬢Ta nazwa użytkownika i hasło będą później używane do dostępu bezpośrednio do PrusaLink, aby dostać się na stronę internetową przypisaną do drukarki, bez konieczności logowania się do Prusa Connect.

⬢Hit Printer Info | NEXT

Krok 18 Konfiguracja Asystenta PrusaLink - Ustawienie drukarki

⬢

Wpisz nazwę swojej drukarki.

Twoja drukarka nie ma jeszcze nazwy?

Jak to możliwe? Wymyśl ją! :)

⬢Wpisz lokalizację drukarki.

⬢Naciśnij przycisk Setup Connect / NEXT

Krok 19 Konfiguracja Asystenta PrusaLink - Ustawienia Prusa Connect

The latest versions of Prusalink do not contain this screen anymore. If it doesn't show up, skip this step.

Pozostaw te ustawienia bez zmian.

Adres w kolumnie Hostname nie jest nazwą hosta drukarki, która została ustawiona wcześniej. Nie należy jej zmieniać. W przeciwnym razie PrusaLink nie będzie mógł się połączyć z Prusa Connect!

⬢Naciśnij Add to PRUSA CONNECT and recap | NEXT.
