Jak vyměnit filtr (SL1/SL1S)

Menu

Jak vyměnit filtr (SL1/SL1S)

Jak vyměnit filtr (SL1/SL1S)
Relevantní pro:
SL1SL1S
Poslední aktualizace 3 years ago
Jak vyměnit filtr (SL1/SL1S)
 Obtížnost
Velmi nízká
 Kroky
9
 Dostupné překlady
ENPLDEESITFR

Krok 1 Úvod

Úvod
Úvod
⬢Tento návod se zabývá výměnou filtru na tiskárně Original Prusa SL1 a SL1S SPEED.
Některé díly se mohou lehce lišit. Na proces to však nemá vliv.
⬢Všechny potřebné díly jsou k dispozici na našem eshopu shop.prusa3d.com
Pro přístup do sekce náhradních dílů musíte být přihlášeni.

Krok 2 Nářadí potřebné pro tento návod

Nářadí potřebné pro tento návod
Nářadí potřebné pro tento návod
Nářadí potřebné pro tento návod

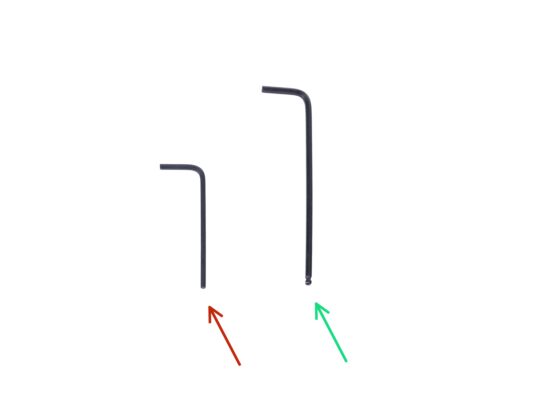

⬢2,0mm inbusový klíč
⬢2,5mm inbusový klíč
⬢Krabice od na lahve s pryskyřicí nebo jakákoli krabice s minimálně dvěma rozměry 10 - 15 cm.

Krok 3 Odstranění filtru

Odstranění filtru
Odstranění filtru
Odstranění filtru
Odstranění filtru
⬢Otočte zadní stranu tiskárny směrem k sobě. Tlačítko napájení a ethernetový konektor musí směřovat k vám.
⬢Položte kartonovou krabici vedle tiskárny. Ujistěte se, že horní povrch krabice je co nejblíže krytu filtrace.
S těmito šrouby postupujte opatrně, nejlépe použijte inbusový klíč s rovnými ostrými hranami, hrozí nebezpečí stržení hlavy šroubu.
⬢Povolte dva zápustné šrouby.

Krok 4 Odstranění filtru

Odstranění filtru
Odstranění filtru
Odstranění filtru
Odstranění filtru

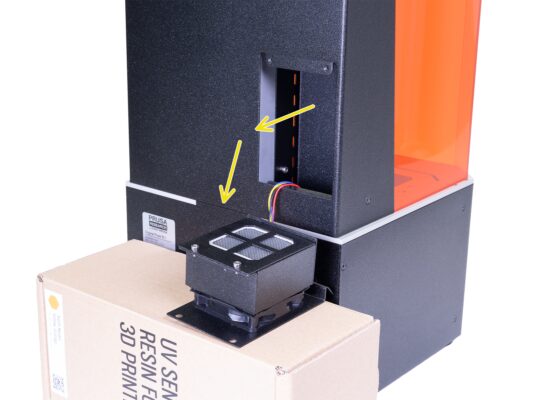

⬢Nasuňte filtrační sestavu až nadoraz. Mezi filtrační sestavou a zadním krytem tiskárny musí být malá mezera.
⬢Opatrně filtrační sestavu vytáhněte ven.
⬢Vyjměte sestavu filtru z tiskárny a položte ji na kartonovou krabici. Netahejte za kabely!

Krok 5 Demontáž filtru

Demontáž filtru
Demontáž filtru
Demontáž filtru
Demontáž filtru
⬢Povolte dva šrouby na víku krytu filtru.
⬢Otevřete víko a vyjměte sestavu filtru.
⬢Vytáhněte filtr z pouzdra filtru.

Krok 6 Nový filtr - příprava dílů

Nový filtr - příprava dílů
Nový filtr - příprava dílů
Nový filtr - příprava dílů
⬢Pro následující kroky si prosím připravte:
⬢Nový filtr (1x)
⬢Odstraňte plastový obal, ale nenatrhněte papírový obal.

Krok 7 Zpětná montáž filtru

Zpětná montáž filtru
Zpětná montáž filtru
Zpětná montáž filtru
Zpětná montáž filtru
⬢Vložte filtr do pouzdra filtru, viz značky na boční straně filtru.
⬢Všimněte si otvoru pro víku na krytu filtru a zasuňte víko do otvoru.
⬢Zajistěte ho dvěma šrouby M3x5.
⬢Ujistěte se, že víko a kryt jsou spojené.

Krok 8 Osazení filtrační sestavy

Osazení filtrační sestavy
Osazení filtrační sestavy
Osazení filtrační sestavy
Osazení filtrační sestavy
⬢Zasuňte kabely filtrační sestavy zpět do tiskárny.
⬢Vložte filtrační sestavu do tiskárny. Začněte vložením spodní části. Ujistěte se, že není žádný kabel skřípnutý!
⬢Zavřete víko a zajistěte ho pomocí dvou zápustných šroubů M3x5.

Krok 9 Hotovo!

Hotovo!
Hotovo!
⬢Dobrá práce! Úspěšně jste vyměnili filtr.
