⬢Použijte jakoukoliv tkaninu nebo kus látky, která je dost velká na to, aby zakryla celou vyhřívanou podložku. Zajistíte tím ochranu podložky před poškozením či poškrábáním povrchu během demontáže.
⬢Vložte nové topení hotendu do topného bloku z levé strany extruderu (strana, kde je ventilátor hotendu).

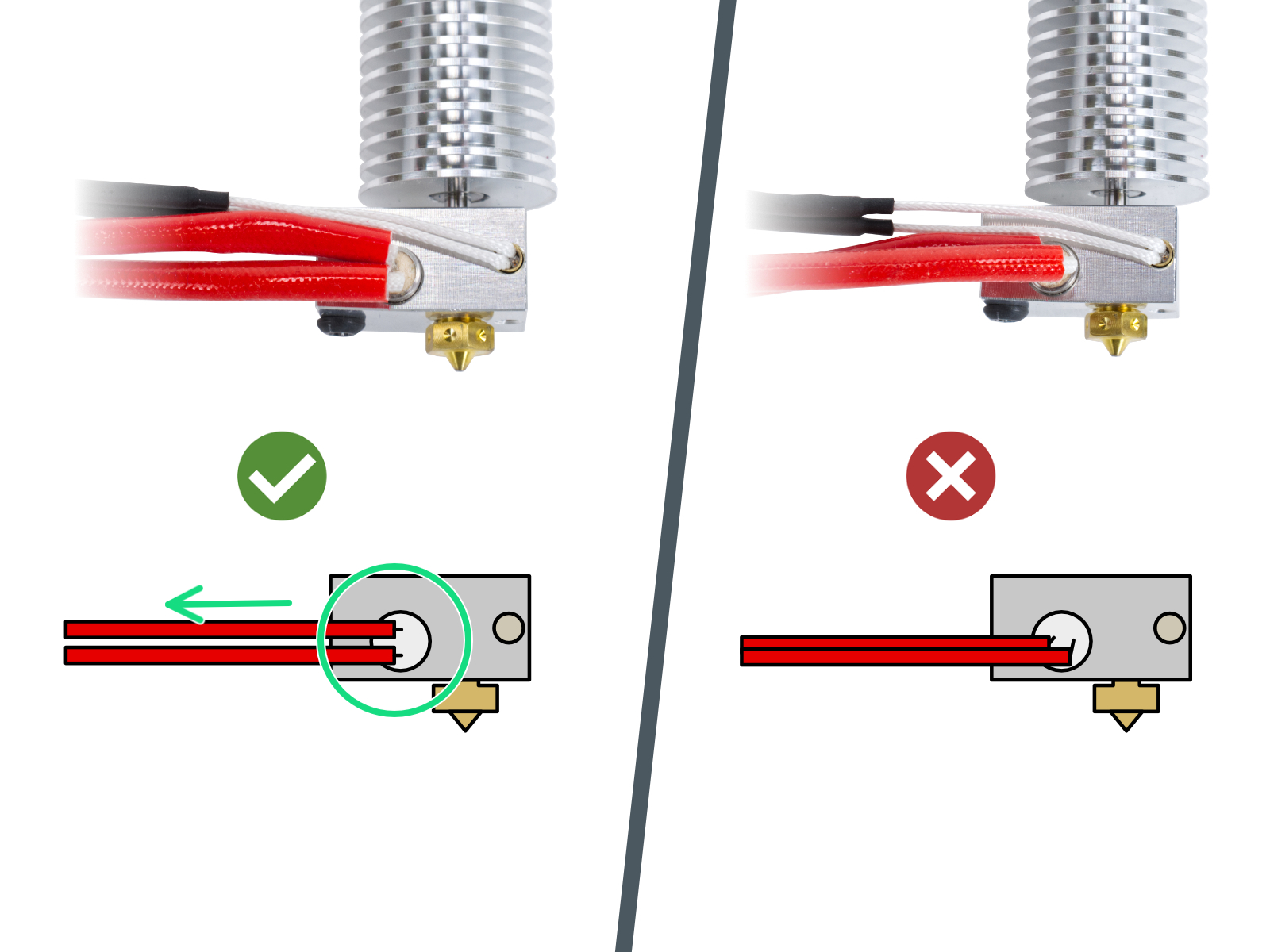

⬢Upravte topný blok hotendu tak, aby se vodiče nekřížily, ale aby šly paralelně nad sebou. Viz druhý obrázek.
⬢Vycentrujte topné těleso tak, aby se nacházelo uprostřed topného bloku.

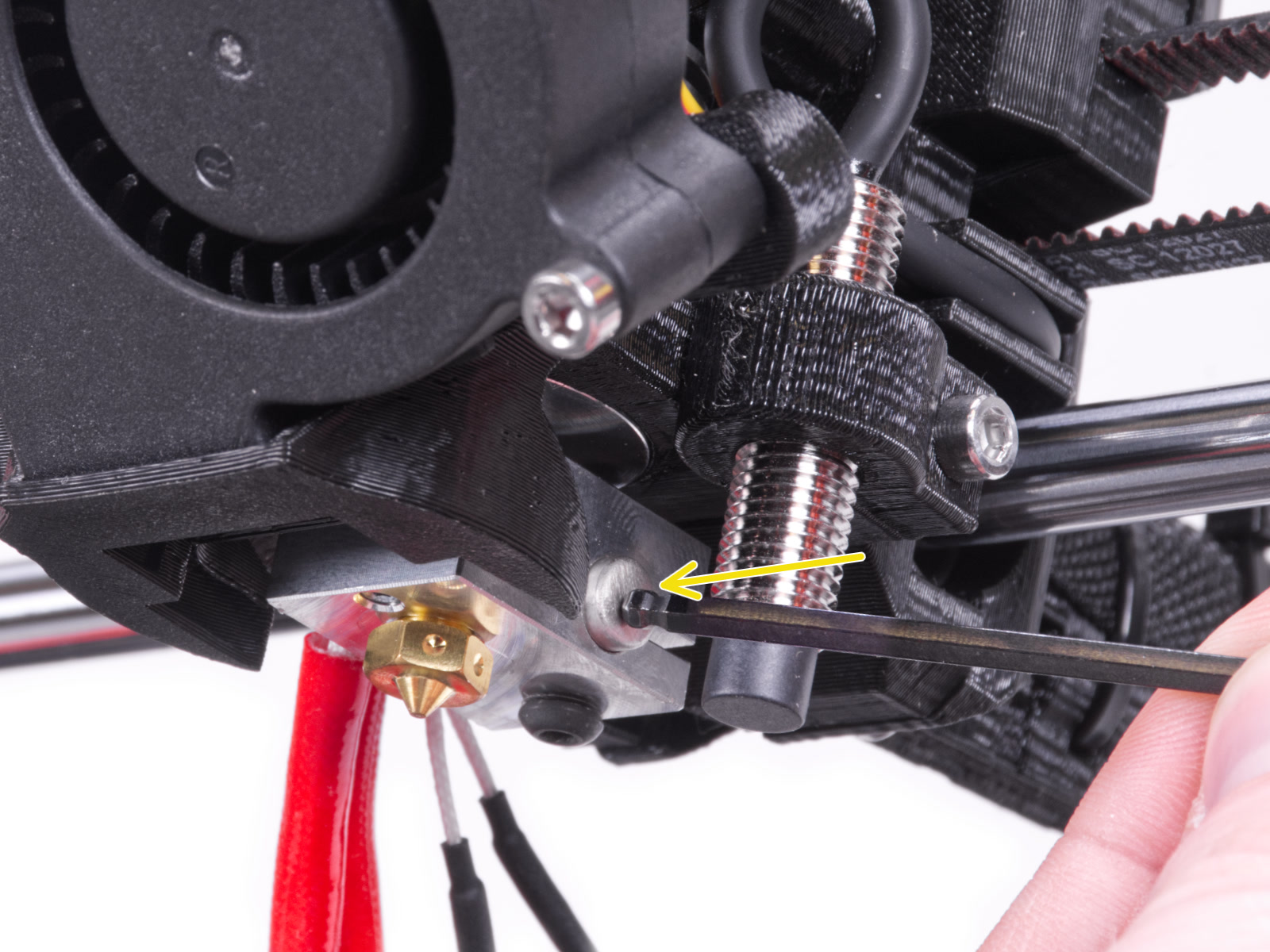

⬢Podržte kabely topení jednou rukou tak, aby směřovaly směrem k zadní straně extruderu (X-carriage). Druhou rukou opatrně utáhněte černý kulatý šroub na spodní straně topného bloku.
Po upevnění topného tělesa na místě nevadí, když kabely budou chvíli mírně viset dolů. Netahejte za ně! Brzy je uspořádáme do konečné polohy.
⬢Kolem kabelového svazku omotejte celý textilní rukáv.
⬢Pomocí prstů opatrně zakruťte oplet, nikoliv však kabely uvnitř. Výsledkem bude několik ovinutí. Tím se zabrání vyklouznutí kabelů během tisku.
⬢Zkroucením rukávu se účinně zkrátí její délka, takže nylonový filament uvnitř svazku kabelů snadno dosáhne do otvoru v plastové krabičce elektroniky (Einsy-base).
⬢Zasuňte nylonový filament do otvoru v plastové kabelové sponě na einsy-base.
Znovu se ujistěte, že nylonový filament netlačí na kabeláž motorů a bude-li třeba, povolte částečně textilní oplet a zatlačte filament nahoru.
⬢Nasuňte oplet do držáku alespoň na 3/4 jeho výšky.
⬢Použijte díl Extruder-cable-clip a dva šrouby M3x10 pro uchycení svazku kabeláže.
⬢Dobrá práce! Úspěšně jste vyměnili topení hotendu na extruderu.
