Zabalení tiskárny k vrácení - původní balící materiál (XL)

Relevantní pro:

Poslední aktualizace a month ago

Obtížnost

Střední

Kroky

Dostupné překlady

Krok 1 Úvod

⬢Tento návod popisuje, jak připravit a zabalit tiskárnu Original Prusa XL k vrácení nebo opravě pomocí obalového materiálu, který dodáváme se sestavenými tiskárnami.

⬢Pro získání přepravního štítku kontaktujte naši zákaznickou podporu.

Nezapomeňte si pozorně přečíst každý krok! Barvy na šestihranných odrážkách odpovídají značkám na fotografiích.

Balík s tiskárnou je těžký! Při manipulaci vždy požádejte o pomoc jinou osobu.

Krok 2 Nářadí potřebné pro tento krok

⬢Pro tento krok si prosím připravte:

⬢2,5mm inbusový klíč

⬢4mm inbusový klíč

⬢Torx klíč TX10

⬢Černá balící páska

⬢Balicí páska

⬢Nálepku "Křehké" ("Fragile") (4x) si můžete stáhnout zde.

⬢Příslušenství pro zpětné odeslání (které jste obdrželi s tiskárnou)

Krok 3 Nářadí potřebné pro tento návod

⬢Pro tento návod si připravte kompletní originální obalový materiál, ve kterém vám byla tiskárna Original Prusa XL zaslána.

⬢Pro tento krok si prosím připravte:

⬢Horní přední kartonová vložka

⬢Horní zadní kartonová vložka

⬢Krabice od extruderu

Seznam pokračuje v dalším kroku...

Krok 4 Nářadí potřebné pro tento návod

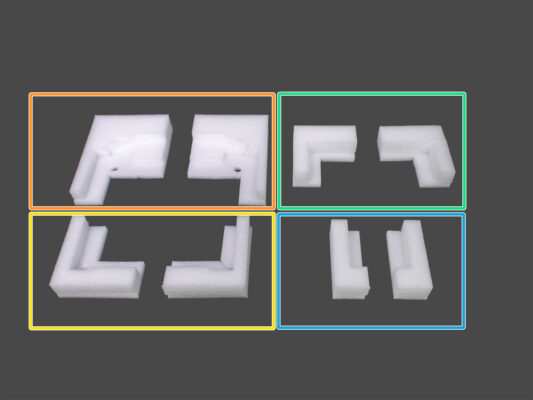

⬢Pro tento návod si prosím připravte:

⬢Levé a pravé dolní zadní upevnění

⬢Levé a pravé spodní přední upevnění

⬢Levé a pravé horní zadní upevnění

⬢Levé a pravé horní přední upevnění

Krok 5 Příprava tiskárny

⬢Pokud jste zavedli filament, vysuňte ho z hotendu. Na obrazovce přejděte do Filament -> Vysunout Filament.

⬢Vyjměte filament z hotendu. Je nutné jej úplně odstranit z tiskárny.

⬢Posuňte osu Z dolů. Na obrazovce přejděte do Ovládání -> Posunout osu -> Posunout Z.

⬢Nechte tiskárnu zchladnout. Na obrazovce přejděte do nabídky Předehřev -> Zchladit.

Počkejte, než horké díly zchladnou na pokojovou teplotu. To trvá asi 10 minut.

Krok 6 Odstranění Wi-Fi antény

Ujistěte se, že je tiskárna vychladlá.

⬢Vypněte tiskárnu a odpojte napájecí kabel.

⬢Otočte tiskárnu zády k sobě.

⬢Odšroubujte a vyndejte Wi-Fi anténu z tiskárny.

⬢Vložte anténu do sáčku s ostatním příslušenstvím.

Krok 7 Odpojení PTFE trubičky

⬢Zatlačte černou plastovou objímku dolů a uvolněte PTFE trubičku.

⬢Opatrně vytáhněte PTFE trubičku.

Krok 8 Odpojení kabelu extruderu

⬢Mírně povolte dva šrouby na krytu. Není nutné je úplně vyndat. Zatlačte kryt doprava a sejměte jej z tiskárny.

⬢Stiskněte zajišťovací kolík a uvolněte kabel extruderu.

⬢Připevněte kryt konektorů ke šroubům. Zatlačte jej zcela doleva a šroubky dotáhněte.

Krok 9 Odstranění dílu xl-dock-cable-router

⬢Zatlačte 2,5mm inbusový klíč až k otvoru v zadním plátu, dokud nedosáhnete na šroub v dílu xl-dock-cable-router, a šroub povolte. Šroub v dokovací stanici xl-dock-cable-router ponechte.

⬢Sundejte xl-dock-cable-router.

⬢Svazek kabelů extruderu s PTFE trubičkou nechte volně přes tiskárnu k její zadní straně.

Krok 10 Odstranění extruderu

⬢Vyjměte díl x-carriage-cover (kryt) z dílu X-carriage.

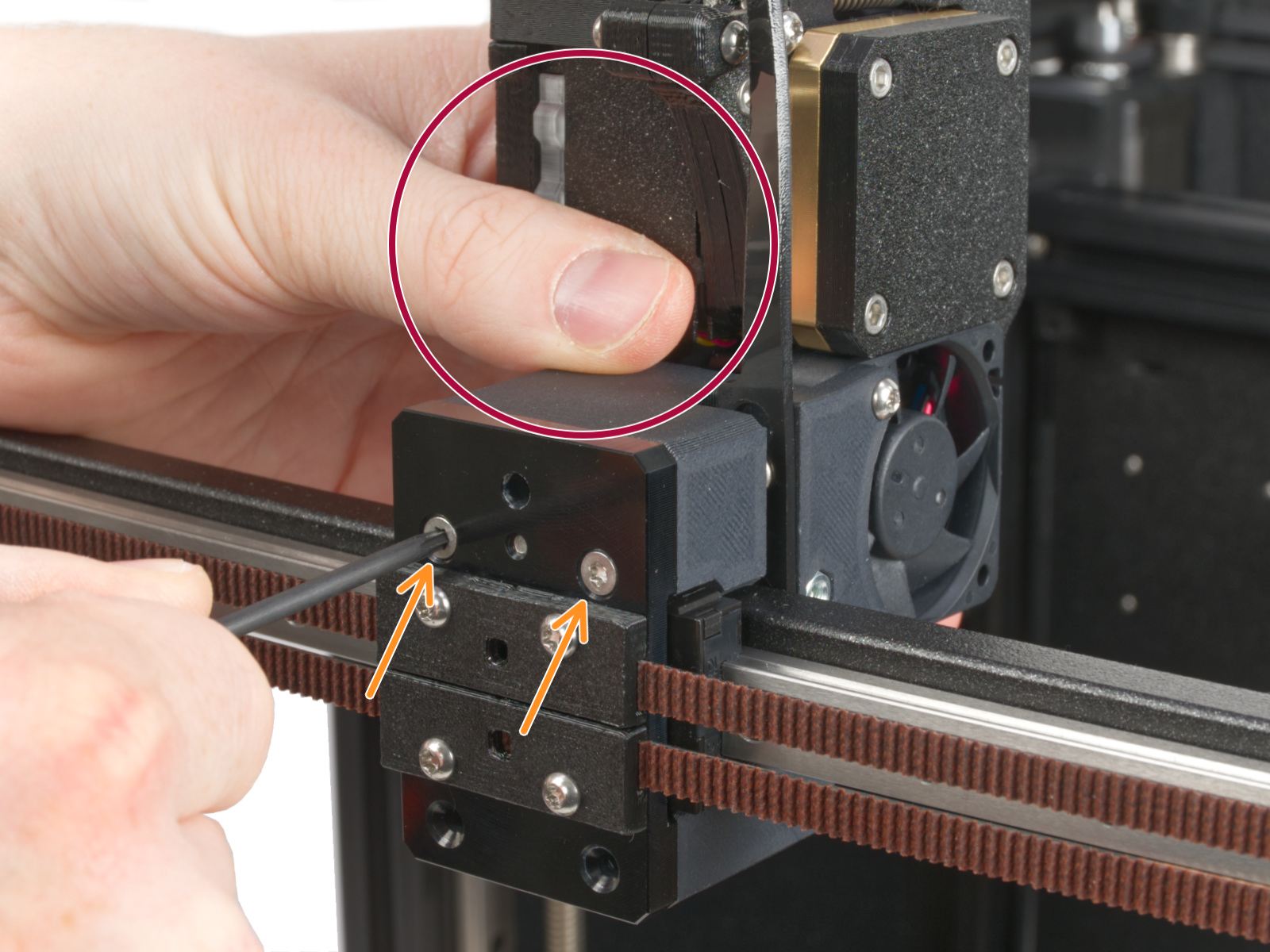

⬢Pomocí klíče TX10 vyšroubujte oba spodní šrouby M3x12b.

Krok 11 Odstranění extruderu

Držte extrudér rukou, aby vám při odšroubovávání nespadl.

⬢Pomocí klíče TX10 vyšroubujte oba horní šrouby M3x12b.

⬢Sundejte extruder.

Krok 12 Zabalení extruderu

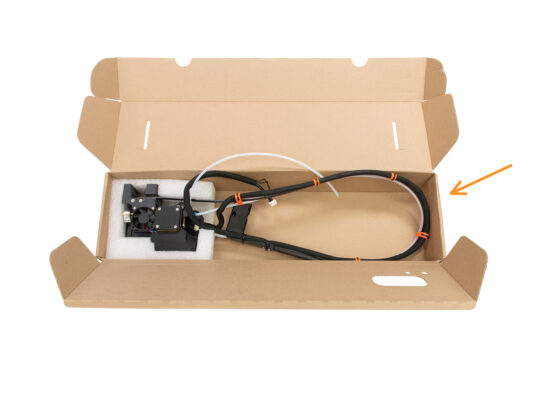

⬢Pečlivě zabalte extruder do krabice s dodaným upevněním.

⬢Nejprve zavřete spodní část krabice.

⬢Za druhé, zavřete horní část krabice.

⬢Obal extruderu prozatím odložte, použijeme ho později.

Krok 13 Upevnění kovové vložky

Šroub M3x10 zabraňuje poškození plastových dílů během přepravy.

⬢Vezměte jeden šroub M3x10 z náhradních dílů.

⬢Vložte šroub M3x10 do vložky a zajistěte jej pomocí inbusového klíče 2,5 mm. Kovová vložka se nesmí pohnout!

Krok 14 Rozebrání LCD

⬢Pomocí 2,5mm inbusového klíče vyšroubujte oba šrouby M3x18 z podpěr LCD.

⬢Jemně odpojte kabel LCD.

Krok 15 Rozebrání LCD

⬢Pomocí klíče TX10 povolte šroub upevňující PE kabel.

⬢Nechte kabely volně viset.

⬢LCD displej zabalte do bublinkové fólie, aby se při přepravě nepoškodil.

Krok 16 Odstranění držáku cívky

⬢Pomocí 4mm inbusového klíče 4 povolte šroub M5x85 a sundejte držák cívky.

⬢M5nEs nechte v rámu.

⬢Držák cívky a zabalte do sáčku s ostatním příslušenstvím.

⬢Tiskárnu zatím odložte, použijeme ji později.

Krok 17 Příprava spodní části

⬢Spodní část krabice má 4 předvyřezané otvory pro přepravní popruhy

⬢Prstem udělejte do kartonu otvory.

Krok 18 Příprava spodní části

Přepravní popruh musí být zploštělý, nikoliv zkroucený.

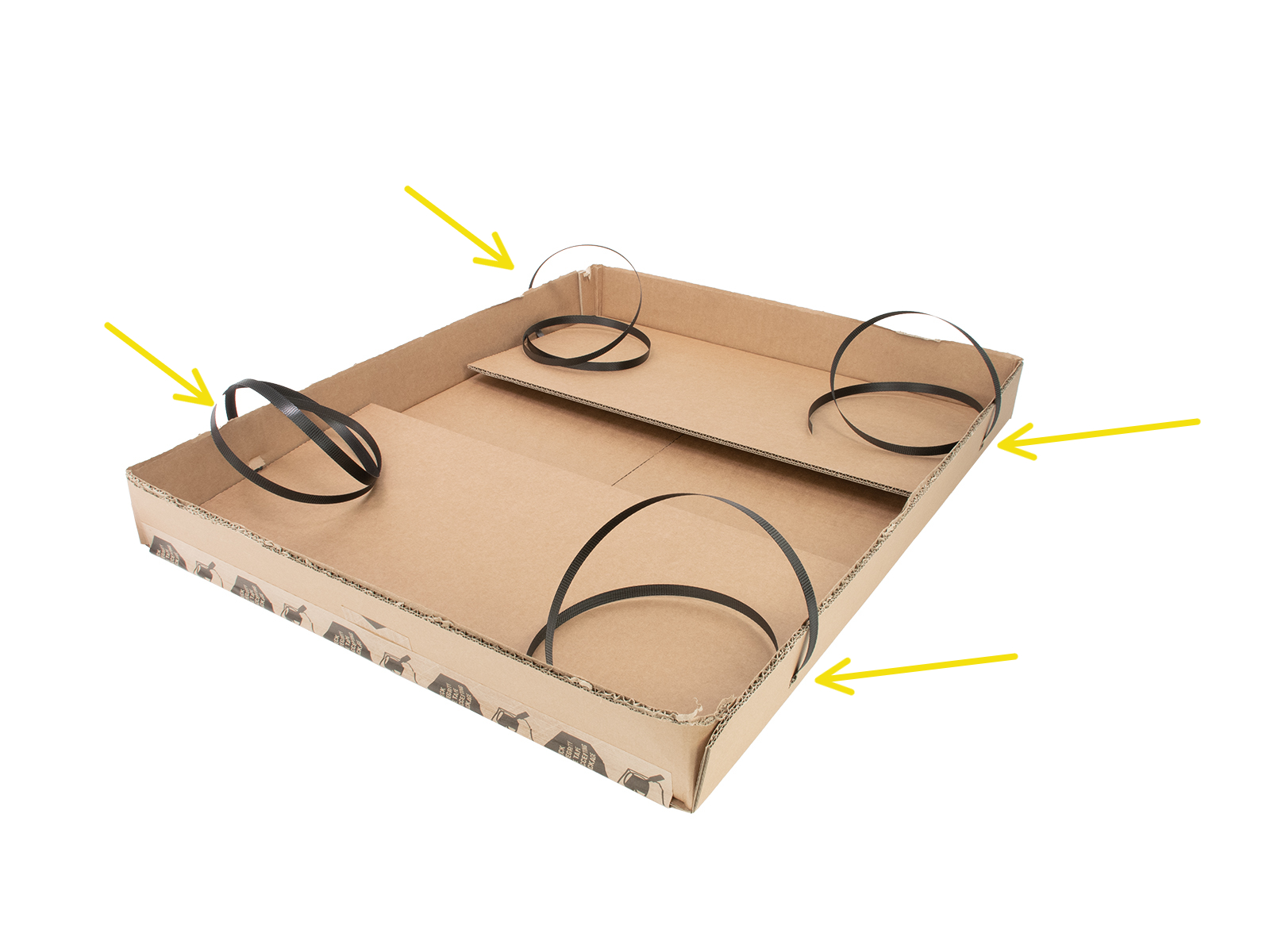

⬢Vezměte přepravní popruhy.

⬢Natáhněte přepravní popruh mezi dva otvory, jak je popsáno na obrázku.

⬢Přesuňte přepravní popruh tak, aby byl na obou stranách stejně dlouhý.

⬢Napněte přepravní pásek na druhé straně spodní části krabice.

Krok 19 Příprava spodní části

⬢Vložte kartonovou základnu do spodní části krabice.

⬢Na přední straně krabice jsou po stranách vidět výřezy lepenky.

⬢Vložte upevnění do kartonové základny, jak je popsáno na obrázku.

Krok 20 Vložení tiskárny

Nedržte tiskárnu za horní kovové profily!!! Můžete tak tiskárnu deformovat a poškodit LED osvětlení uvnitř profilů.

S tiskárnou manipulujte ve dvou.

⬢K manipulaci použijte boční úchyty na obou stranách tiskárny.

⬢Vložte tiskárnu do kartonové základny.

Dbejte na správnou orientaci tiskárny na přední stranu základny krabice.

⬢Ocelový pát nechte na tiskárně. Není třeba jej balit zvlášť.

Krok 21 Instalace upevnění

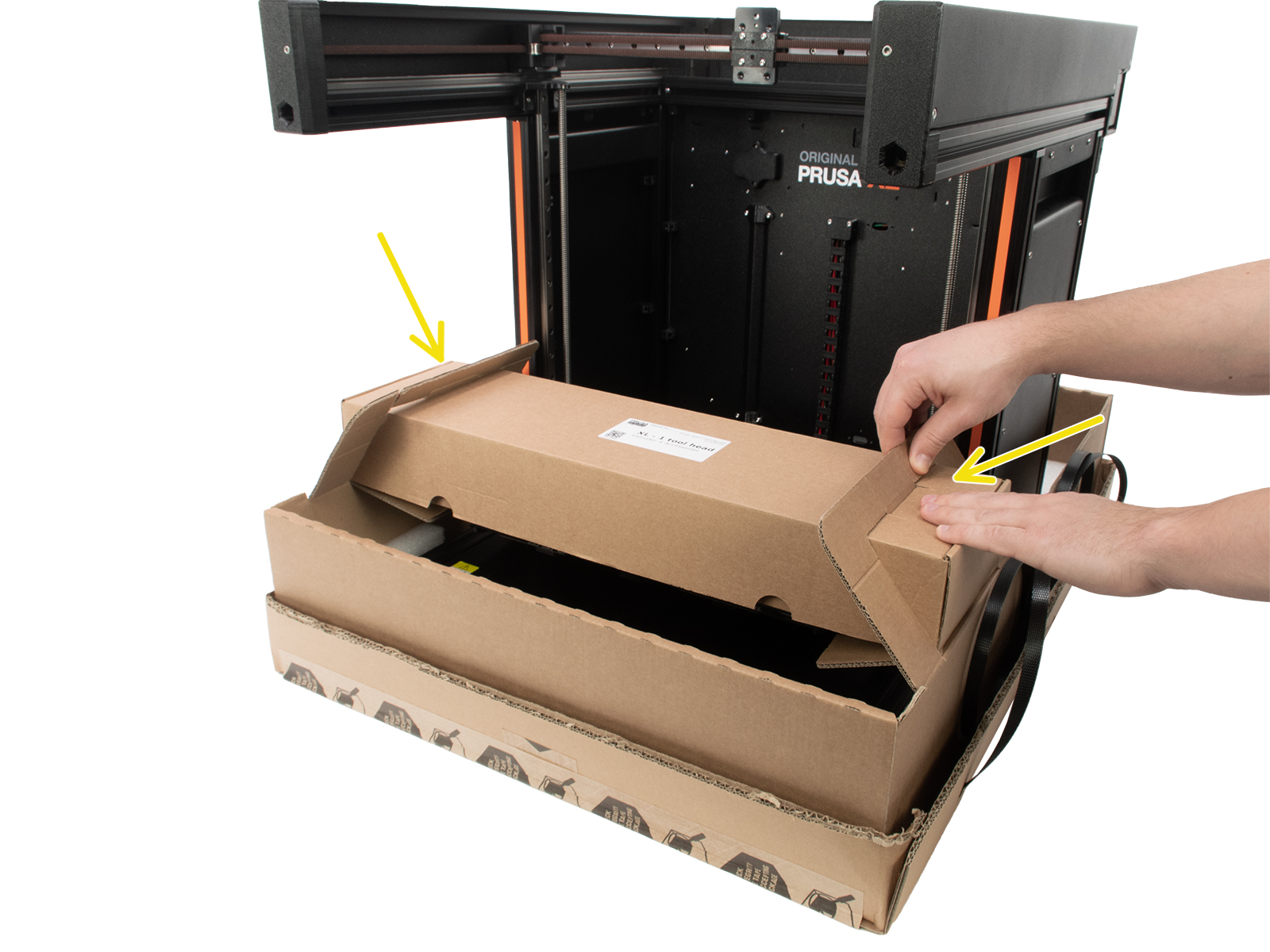

Krabice extruderu "uzamkne" tiskárnu na místě.

⬢Rozložte výřezy krabice tak, aby se jimi dala krabice prostrčit.

⬢Uzamkněte kartonové kolíčky do krabice extruderu.

Krok 22 Příprava horní části

⬢Nožem přeřízněte pásku a otevřete krabici.

⬢Horní část položte na připravený kartonový podstavec.

Krok 23 Příprava horní části

⬢Najděte připravené výřezy v horní části.

⬢Prstem udělejte do kartonu otvory.

⬢Otvory jsou určeny pro přepravní popruhy. Použijeme je později.

Krok 24 Instalace horní části

Přední a zadní bílé fixace nejsou stejné.

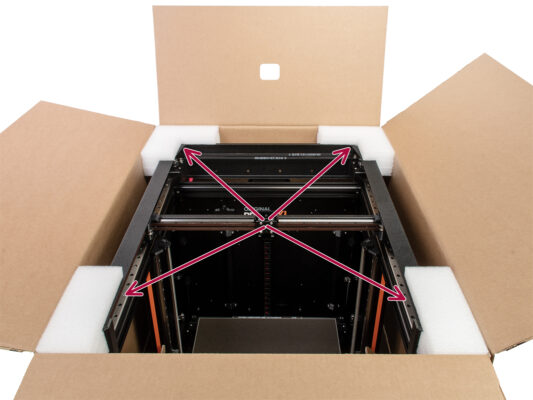

⬢Na horní stranu tiskárny umístěte čtyři bílé fixační upevnění.

⬢Připravte si horní kartonová upevnění, které použijeme v dalších krocích.

Krok 25 Instalace horního upevnění

⬢Mezi krabici a bílé upevnění vložte větší kartonovou fixaci.

⬢Otočte kartonový výřez kolem dílu X-carriage a zafixujte ho tak na místě.

⬢Otočte balíček.

⬢Páskou zajistětě výřez.

Krok 26 Instalace horního upevnění

⬢Mezi krabici a bílé upevnění vložte menší kartonovou fixaci.

⬢Otočte balíček.

⬢K uložení příslušenství, které jste obdrželi s tiskárnou, použijte prostor v upevnění.

Pokud máte krabici od Prusamentu, můžete do ní dát příslušenství a využít volné místo ve větším kartonovém úchytu.

Krok 27 Příprava přepravních popruhů

Přepravní popruh musí být zploštělý, nikoliv zkroucený.

⬢Prostrčte popruh připraveným otvorem v horní části krabice.

⬢Tento krok proveďte u všech popruhů na obou stranách.

Krok 28 Příprava přepravních popruhů

Zkontrolujte, zda jsou všechny přepravní popruhy stejně dlouhé.

⬢Přípravte svorku pro přepravní popruhy.

⬢Pro upevnění přepravních popruhů využijte toto video.

Krok 29 Zabalení balíčku

⬢Pomocí balicí pásky přelepte všechna místa podle popisu na obrázcích.

Na žlutých místech nalepte minimálně 3 řádky balicí pásky.

⬢Přepravní popruhy přelepte balicí páskou.

⬢K zabalení celého balíčku použijte balicí pásku nebo potravinářskou fólii (průhlednou). Ochráníte tak svůj balíček před zbytečným poškozením.

Krok 30 Označení balíčku

⬢Umístěte nálepky "Fragile" alespoň na čtyři strany krabice. Nelepte je na horní ani spodní stranu.

Pro získání přepravního štítku kontaktujte naši zákaznickou podporu.

⬢Umístěte přepravní štítek na stranu s nálepkou "Fragile" (křehké).

Krok 31 Hurá! Tiskárna je připravena k odeslání

⬢Skvělá práce! Vaše tiskárna je připravena k odeslání.
