Jak wymienić barierę cieplną/radiator/blok grzejny (MK3S+/MK3S/MK2.5S/MMU2S)

Dotyczy:

MK2.5S MK3S MK3S+

Ostatnia aktualizacja 4 years ago

Poziom trudności

Średni

Kroki

Dostępne języki

Krok 1 Wprowadzenie

Ten przewodnik poprowadzi Cię przez proces wymiany radiatora, bariery cieplnej oraz bloku grzejnego.

⬢Ta instrukcja ma zastosowanie do drukarek:

⬢Original Prusa i3 MK3S+

⬢Original Prusa i3 MK3S

⬢Original Prusa i3 MK2.5S

Niektóre części mogą różnić się nieznacznie, jednak nie ma to wpływu na procedurę.

⬢Wszystkie potrzebne części są dostępne w naszym sklepie internetowym shop.prusa3d.com

UWAGA: Przeczytaj dokładnie instrukcje. Niektóre kroki różnią się w zależności od rodzaju wymienianego elementu.

Krok 2 Narzędzia niezbędne dla tej instrukcji

⬢Do wymiany części hotendu będziesz potrzebować:

⬢Szczypce spiczaste do opasek zaciskowych (1x)

⬢Klucz płaski 16 mm

⬢Klucze imbusowe - 2,5/2/1,5 mm (1x)

⬢Klucz dynamometryczny (1x)

⬢Klucz nasadkowy 7 mm

⬢Tkanina lub inny materiał o wymiarach 15 x 15 cm (2x)

Klucz dynamometryczny musi być ustawiony na 2-3 Nm. Jest to kluczowe dla prawidłowego dokręcenia dyszy. Możesz użyć zwykłej "grzechotki", ale ryzykujesz uszkodzeniem hotendu.

Krok 3 Przygotowanie drukarki

Upewnij się, że:

⬢Filament jest rozładowany z hotendu (zdejmij z drukarki również szpulę z filamentem oraz jej uchwyt).

⬢Oś X z ekstruderem znajduje się nieznacznie powyżej połowy zakresu osi Z.

UWAGA: Niektóre kroki będą wymagać nagrzania dyszy drukarki. Nie dotykaj GORĄCYCH części!

Krok 4 Częściowy demontaż ekstrudera

Podczas tego serwisu nie będziemy rozkręcać całego ekstrudera. W nowej wersji wystarczy poluzować śrubki i odsunąć części delikatnie od siebie.

⬢Odkręć i wyjmij śrubę M3x14 z wentylatora hotendu.

⬢Odkręć i wyciągnij śrubę M3x20 (M3x18) z wentylatora hotendu. Po wykręceniu śruby, kanał wentylatora wydruku (fan-shroud) może opaść.

Pozostaw na miejscu dwie pozostałe śruby mocujące wentylator hotendu - nie ma potrzeby jego demontażu

⬢Odkręć i wyjmij obydwie śruby z wentylatora wydruku.

⬢Ostrożnie wsuń przedni wentylator wydruku w pasek osi X.

Krok 5 Nagrzanie dyszy

UWAGA: Ten i kolejny krok NIE DOTYCZĄ wymiany RADIATORA! Przejdź do Zabezpieczenie stołu grzewczego

⬢Z ekranu głównego przejdź do sekcji Ustawienia.

⬢Otwórz menu Temperatura.

⬢Obracając pokrętłem, ustaw temperaturę dyszy na 275°C.

Krok 6 Poluzowanie dyszy

UWAGA: Nie dotykaj dyszy! Jest GORĄCA!!!

⬢Ustaw klucz dynamometryczny na 3Nm (26,5 in-lb).

⬢Niektóre klucze dynamometryczne nie są przeznaczone do odkręcania. Przeczytaj instrukcję obsługi swojego narzędzia przed użyciem. Do odkręcenia możesz również użyć klucza płaskiego lub nasadkowego w rozmiarze 7 mm.

⬢Przytrzymaj blok przy pomocy klucza płaskiego 16 mm. Wsuń klucz pod przewody, aby uniknąć ich uszkodzenia.

⬢Trzymając blok, weź klucz dynamometryczny drugą ręką i poluzuj nim dyszę. Nie wyciągaj jej w tym momencie.

⬢Przejdź do menu Nagrzewanie, przewiń na dół i wybierz Chłodzenie.

Poczekaj 15-20 minut na całkowite schłodzenie hotendu przed kolejnym krokiem.

Krok 7 Zabezpieczenie podgrzewanego stołu

Wyłącz drukarkę i odłącz przewód od zasilacza!

⬢Zalecamy zabezpieczenie stołu przed kolejnymi czynnościami!

⬢Zdejmij płytę stalową stołu.

⬢Przykryj podgrzewany stół grubą tkaniną - w ten sposób zabezpieczysz go przed uszkodzeniami podczas pracy.

Krok 8 Częściowy demontaż ekstrudera

⬢Podczas tego serwisu nie będziemy rozkręcać całego ekstrudera. W nowej wersji wystarczy poluzować śrubki i odsunąć części delikatnie od siebie.

⬢Poluzuj obydwie śruby, ale nie wykręcaj ich. Będą trzymać ekstruder w całości.

⬢Poluzuj obydwie śruby, ale nie wykręcaj ich. Po prostu upewnij się, że nie blokują możliwości przesunięcia silnika.

⬢Poluzuj śrubę z boku, aby zwolnić docisk ekstrudera.

Krok 9 Częściowy demontaż ekstrudera

Zanim przesuniesz jakiekolwiek części, upewnij się, że przewody silnika ekstrudera mają wystarczająco dużo luzu!!!

Jeśli nie, obetnij opaski zaciskowe owijki tekstylnej, otwórz obudowę elektroniki i upewnij się, że masz możliwość wyciągnięcia przewodu o kilka centymetrów.

⬢Ostrożnie rozłącz elementy ekstrudera. Najpierw pociągnij za silnik, następnie za dolną część z wentylatorem wydruku.

⬢Stwórz odstęp podobny do tego na ilustracji - ustaw części tak, aby krawędź części, do której przykręcony jest silnik, była zrównana z krawędzią wentylatora hotendu.

⬢Złap za hotend i przechyl jego górną część w kierunku silnika - powinien się wysunąć.

Jeśli hotend utknął w środku, poluzuj śruby odrobinę bardziej, aby zwiększyć odstęp między częściami.

⬢ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ i zwróć uwagę na przewody hotendu!!! Możesz je łatwo uszkodzić! Nie używaj nadmiernej siły przy pochylaniu hotendu i nie wyginaj/nie skręcaj przewodów.

Krok 10 Drogowskaz

⬢Wybierz instrukcję właściwą dla części, które chcesz wymienić:

⬢Wymiana bariery cieplnej

⬢Wymiana radiatora

⬢Wymiana bloku grzejnego

Krok 11 Wymiana bariery cieplnej - przygotowanie części

⬢Do kolejnych etapów przygotuj:

⬢Nowa bariera cieplna (1x)

⬢Pasta termoprzewodząca (1x)

Krok 12 Wyciągnięcie rurki PTFE

Zanim przejdziesz dalej, upewnij się, że dysza jest poluzowana.

⬢Przytrzymaj blok grzejny jedną ręką i zacznij wykręcanie radiatora z barierą cieplną.

⬢Po wyciągnięciu bariery wciśnij czarny pierścień, aby zwolnić rurkę PTFE.

⬢Wyciągnij rurkę PTFE z radiatora.

Krok 13 Demontaż bariery cieplnej

Złap barierę przez drugą tkaninę, aby nie uszkodzić gwintu.

⬢Przytrzymaj radiator szczypcami, następnie wyciągnij barierę cieplną.

⬢Stara bariera cieplna wyciągnięta. Przejdźmy do kolejnego kroku, w którym zamontujemy nową ;)

Krok 14 Nałożenie pasty termoprzewodzącej

⬢Weź nową barierę cieplną i nałóż większość zawartości opakowania pasty termicznej na dłuższy odcinek gwintu. Rozetrzyj ją równomiernie przy pomocy ręcznika papierowego.

Nie nakładaj pasty termicznej na krótszy odcinek gwintu!

⬢Nieprawidłowa aplikacja: pasta termiczna na obydwóch gwintach bariery cieplnej.

⬢Prawidłowa aplikacja: pasta termiczna tylko na dłuższym gwincie.

Nałożenie pasty na krótszy odcinek gwintu może doprowadzić do stworzenia odstępu między barierą cieplną, a dyszą, co z kolei przełożyłoby się na zatkanie dyszy po załadowaniu filamentu.

Krok 15 Ponowny montaż bariery cieplnej

⬢Wkręć koniec z dłuższym gwintem (czyli z pastą) w radiator i upewnij się, że cały odcinek gwintu znajduje się wewnątrz.

⬢Wytrzyj nadmiar pasty z radiatora po wkręceniu bariery.

⬢Zakończ procedurę wymiany przechodząc do instrukcji Ponowny montaż hotendu

Krok 16 Wymiana radiatora - przygotowanie części

⬢Do kolejnych etapów przygotuj:

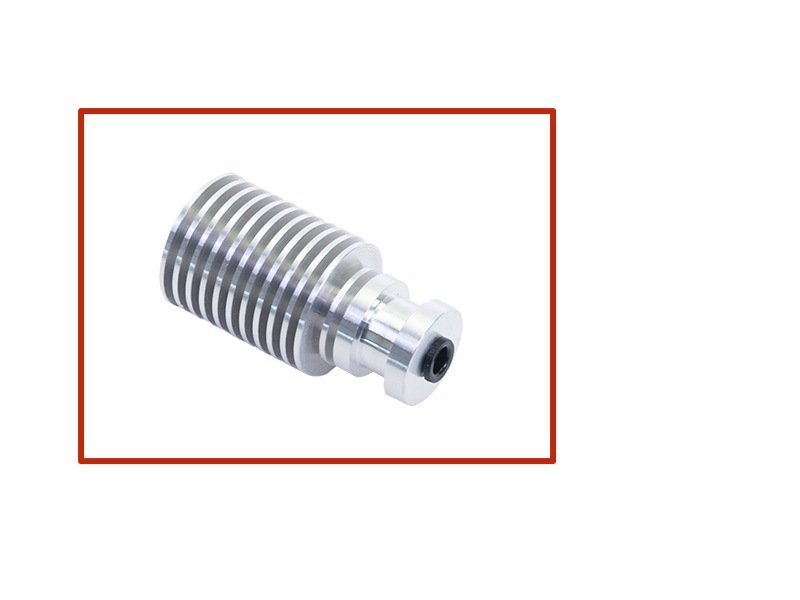

⬢Nowy radiator (1x)

⬢Pasta termoprzewodząca (1x)

Nowy radiator jest wyposażony w nowy plastikowy kołnierz. Nie używaj poprzedniego.

Krok 17 Wyciągnięcie rurki PTFE

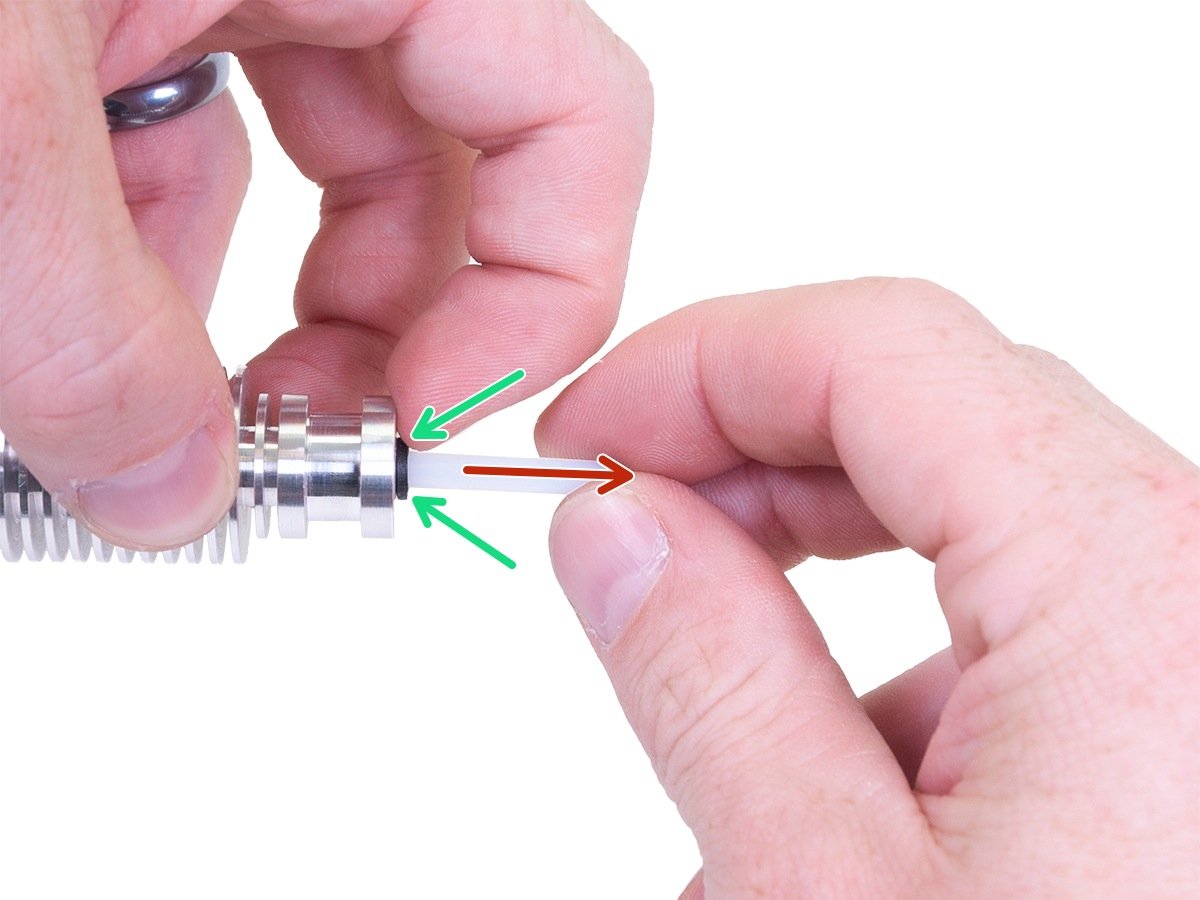

⬢Wciśnij czarny pierścień, aby zwolnić rurkę PTFE.

⬢Wyciągnij rurkę PTFE z radiatora.

Krok 18 Demontaż radiatora

⬢Przytrzymaj blok grzejny jedną ręką i zacznij wykręcanie radiatora.

Nie poluzuj bariery cieplnej wkręconej w blok grzejny!

Do przytrzymania bloku zalecamy klucz płaski 16 mm. Trzymaj klucz z dala od przewodów, aby ich nie uszkodzić.

⬢Stary radiator wyciągnięty. Przejdźmy do kolejnego kroku, w którym zamontujemy nowy ;)

Krok 19 Nałożenie pasty termoprzewodzącej

⬢Wyczyść pozostałości starej pasty termoprzewodzącej z bariery przed montażem nowego radiatora.

⬢Weź nową barierę cieplną i nałóż większość zawartości opakowania pasty termicznej na dłuższy odcinek gwintu. Rozetrzyj ją równomiernie przy pomocy ręcznika papierowego.

Krok 20 Ponowny montaż hotendu

⬢Wkręć nowy radiator na barierę cieplną do końca.

⬢Wytrzyj nadmiar pasty z radiatora po wkręceniu bariery.

⬢Zakończ procedurę wymiany przechodząc do instrukcji Montaż rurki PTFE

Krok 21 Wymiana bloku grzejnego - przygotowanie części

⬢Do kolejnych etapów przygotuj:

⬢Nowy blok grzejny (1x)

Krok 22 Demontaż hotendu

UWAGA: Nie ciągnij za przewody grzałki, ani termistora! Postępuj zgodnie z instrukcjami!

⬢Poluzuj wkręt dociskowy mocujący termistor kluczem imbusowym 1,5 mm i wypchnij go ostrożnie używając tego samego klucza.

⬢Poluzuj wkręt dociskowy mocujący grzałkę i wypchnij ją ostrożnie przy pomocy klucza imbusowego 2 mm.

Krok 23 Demontaż hotendu

⬢Wykręć dyszę z bloku i odłóż na bok - użyjemy jej później.

⬢Przytrzymaj blok grzejny jedną ręką i zacznij wykręcanie radiatora.

⬢Stary blok grzejny wyciągnięty. Przejdźmy do kolejnego kroku, w którym zamontujemy nowy ;)

Krok 24 Ponowny montaż hotendu

⬢Wsuń termistor w nowy blok grzejny i dokręć wkręt dociskowy.

⬢Następnie wsuń grzałkę w blok grzejny i dokręć czarny wkręt dociskowy. Upewnij się, że grzałka wystaje bardziej z prawej strony. Spójrz na ilustrację.

Upewnij się, że zarówno termistor, jak i grzałka są prawidłowo wsunięte na swoje miejsca i dokręcone!

Krok 25 Ponowny montaż hotendu

⬢Wkręć dyszę w blok, ale nie do końca. Zostaw między nimi około 0,5 mm odstępu - spójrz na ilustrację.

⬢Przytrzymaj ręką dyszę, aby się nie obracała.

⬢Drugą ręką wkręć barierę cieplną z radiatorem w blok grzejny z drugiej strony. Wkręcaj do momentu, aż bariera zatrzyma się na dyszy wewnątrz bloku. Nie dokręcaj na razie niczego kluczem dynamometrycznym.

Krok 26 Montaż rurki PTFE

⬢Czas na ponowny montaż rurki PTFE. Zwróć uwagę, że jej końce są różne:

⬢Jeden koniec rurki ma zaokrągloną (ściętą) krawędź zewnętrzną. Ten koniec musi znaleźć się w środku hotendu.

⬢Spójrz z drugiej strony, gdzie krawędź wewnętrzna rurki jest załamana (posiada tzw. fazkę). Z tej strony filament wchodzi do rurki, więc musi znaleźć się na zewnątrz hotendu.

⬢Wciśnij czarny pierścień, wsuń rurkę do końca i trzymaj!

⬢Drugą ręką wyciągnij pierścień i dopiero potem puść rurkę!!! TO KLUCZOWE dla prawidłowego działania hotendu.

Krok 27 Ponowny montaż ekstrudera

⬢Umieść hotend z powrotem w ekstruderze. Upewnij się, że orientacja jest taka sama, jak na ilustracji, czyli z przewodami z lewej strony.

⬢KLUCZOWE JEST prawidłowe ustawienie hotendu we wnętrzu korpusu ekstrudera (extruder-body)!!! Części drukowane mają kształt wewnętrzny zgodny z kształtem hotendu. Spójrz na drugą i trzecią ilustrację!

Krok 28 Dokręcenie dyszy

UWAGA: Ten krok NIE DOTYCZY wymiany RADIATORA! Przejdź do kolejnego kroku

⬢Podłącz zasilanie, włącz drukarkę i nagrzej dyszę do 250°C.

UWAGA: Nie dotykaj dyszy! Jest GORĄCA!!!

⬢Ustaw klucz dynamometryczny na 2,5Nm (22 in-lb).

⬢Przytrzymaj blok przy pomocy klucza płaskiego 16 mm. Wsuń klucz pod przewody, aby uniknąć ich uszkodzenia.

⬢Trzymając blok, weź klucz dynamometryczny drugą ręką i dokręć nim dyszę.

⬢Przejdź do menu Nagrzewanie, przewiń na dół i wybierz Chłodzenie.

Poczekaj 15-20 minut na całkowite schłodzenie hotendu przed kolejnym krokiem.

Krok 29 Ponowny montaż ekstrudera

Ostrożnie i bez pośpiechu połącz części ze sobą. Jeśli czujesz zbyt duży opór, ZATRZYMAJ się natychmiast i sprawdź, gdzie leży problem.

⬢Zweryfikuj poprawną pozycję hotendu. Spójrz od spodu ekstrudera. Blok powinien być ukierunkowany tak, jak na ilustracji.

⬢Upewnij się, że przewody termistora hotendu (dwa cieńsze) przechodzą ponad przewodami grzałki. Jeśli tak nie jest, ułóż je zgodnie z ilustracją.

Krok 30 Ponowny montaż ekstrudera

⬢Dokręć obydwie śruby, ale upewnij się, że żaden z przewodów nie jest przyciśnięty pomiędzy częściami.

⬢Powtórz to samo z przodu. Dokręć obydwie śruby, ale upewnij się, że żaden z przewodów nie jest przyciśnięty pomiędzy częściami.

Upewnij się, że wszystkie części ekstrudera są dobrze dokręcone i nie mają luzów. Zwróć szczególną uwagę na hotend!

Krok 31 Ponowny montaż ekstrudera

⬢Dokręć wentylator lekko przy pomocy dwóch śrub M3x20. Nie dokręcaj ich całkowicie, ponieważ będziemy musieli ustawić części przed całkowitym dokręceniem.

⬢Przykręć wentylator śrubą M3x14. Dokręcaj ostrożnie, aby nie połamać plastikowej ramki wentylatora.

⬢Zamontuj kanał wentylatora wydruku (fan-shroud) i przykręć go śrubą M3x20 (M3x18).

⬢Po ustawieniu części dokręć obydwie śruby na wentylatorze wydruku, ale dokręcaj je z wyczuciem, aby nie połamać plastikowej obudowy.

⬢Dokręć śrubę tak, aby prawie zrównała się z powierzchnią części plastikowej w celu ustawienia docisku ekstrudera.
