Jak wymienić srebrny zasilacz na czarny

Jak wymienić srebrny zasilacz na czarny

Jak wymienić srebrny zasilacz na czarny
Dotyczy:
Ostatnia aktualizacja 6 months ago
Jak wymienić srebrny zasilacz na czarny
 Poziom trudności
Łatwy
 Kroki
9
 Dostępne języki
ENCSDEESITFRJA
Wprowadzenie
Wprowadzenie
Wprowadzenie
Ten przewodnik poprowadzi Cię przez proces wymiany srebrnego zasilacza (PSU - Power Supply Unit) na czarny w Twojej drukarce Original Prusa.
Poniższe instrukcje stanowią uzupełnienie przygotowań do modernizacji MK3.9 i modernizacji MK4.
Nie demontuj żadnych elementów drukarki! Poczekaj na instrukcje.

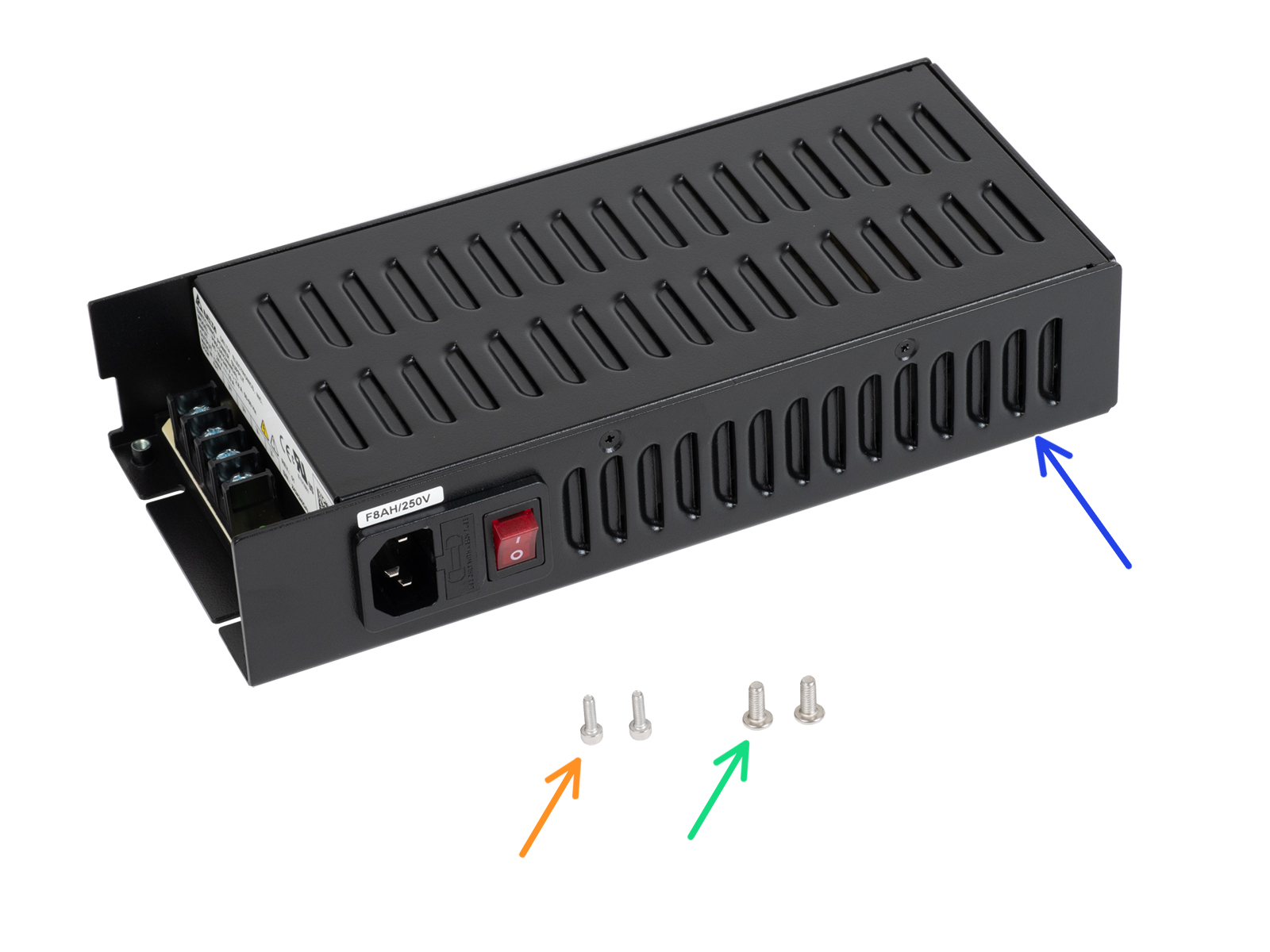

Zanim zaczniesz demontować drukarkę, upewnij się, że masz czarny zasilacz 24V 240W od Prusa Research.
Odłóż zasilacz na bok, będziemy go potrzebować później.
Demontaż srebrnego zasilacza
Demontaż srebrnego zasilacza
Demontaż srebrnego zasilacza
Odkręć dwie śruby M3 mocujące zasilacz do profilu.
Odkręć dwie śruby z M4 z łbem kulowym mocujące zasilacz do ramy.
Wyciągnij zasilacz z ramy.
Zachowaj wszystkie wykręcone śruby - będą one potrzebne do ponownego montażu.
Przełożenie wpustów rowkowych M3nE
Przełożenie wpustów rowkowych M3nE
Przełożenie wpustów rowkowych M3nE
Przełożenie wpustów rowkowych M3nE
Odkręć osiem śrub mocujących tylną płytę.
Zdejmij tylną płytę z ramy.
Odłóż ją na bok, będziesz potrzebować jej w następnym kroku.
Wysuń dwa wpusty rowkowe M3nE z krótkiego profilu.
Umieść wyciągnięte wpusty rowkowe M3nE w "zewnętrznym" rowku krótkiego profilu.
Dokładna pozycja nie ma w tym momencie znaczenia - ustawimy je później.
Montaż tylnej płyty
Montaż tylnej płyty
Montaż tylnej płyty
Montaż tylnej płyty
Upewnij się, że rama jest obrócona krótszymi profilami w Twoją stronę.
Umieść tylną płytę ramy przy profilach i wkręć śruby M5x16r, ale na tym etapie NIE DOKRĘCAJ ICH CAŁKOWICIE!
Przed całkowitym dokręceniem wszystkich śrub upewnij się, że oba wpusty rowkowe znajdują się w profilu.
Teraz dokręć śruby całkowicie PO PRZEKĄTNEJ - spójrz na drugą ilustrację. Dokręć jedną parę śrub i przejdź do następnej pary. Następnie przejdź do drugiego krótszego profilu.
Montaż czarnego zasilacza
Montaż czarnego zasilacza
Montaż czarnego zasilacza
Montaż czarnego zasilacza
Spójrz na prawą stronę ramy i znajdź wpusty rowkowe M3nEs. Włóż w nie śruby M3x10. Wkręć je o tylko 3-4 obroty używając klucza imbusowego 2,5 mm. Wystarczy, aby śruby pozostały na swoim miejscu.
Weź zasilacz i przyłóż go do śrub, następnie ustaw wpusty rowkowe M3nEs w odpowiedniej odległości, aby pokrywały się z wcięciami na spodzie obudowy zasilacza.
Wsuń zasilacz na śruby i dokręć je, ale nie do końca. Zasilacz musi mieć możliwość ruchu w niewielkim zakresie, abyśmy mogli dostosować jego położenie w następnym kroku!
Na tym etapie śruby powinny jedynie trzymać zasilacz w pionie.
Przymocowanie czarnego zasilacza
Przymocowanie czarnego zasilacza
Przymocowanie czarnego zasilacza
Teraz spójrz na ramę od przodu. Sprawdź, czy zasilacz znajduje się po prawej stronie ramy, patrząc od przodu.
Wsuń śruby M4x10r w obydwa otwory w ramie, od przodu zasilacza.
Ustaw zasilacz tak, aby otwory w jego obudowie pokrywały się z tymi w ramie. Na początku zasilacz będzie umieszczony niżej, dlatego przesuń go odrobinę w górę, aż śruby M4 będą w stanie złapać gwint w obudowie zasilacza.
Upewnij się, że zasilacz jest dosunięty zarówno do tylnego profilu aluminiowego, jak i do ramy pionowej.
Wszystko wyrównane? Dokręć śruby M4 używając klucza imbusowego 2,5 mm.
Teraz dokręć śruby M3 na spodzie.
