6. Tapa abatible (complemento)
 Dificultad
Fácil
 Pasos
19
 Idiomas disponibles
ENCSPLDEITFR
Introducción
Introducción
Introducción
Esta guía te llevará a través de la instalación de la Tapa abatible a el Original Prusa Enclosure.

Antes de empezar a instalar el complemento, ¡IMPRIME TODAS LAS PARTES DE PLÁSTICO NECESARIAS! Las piezas están disponibles para su descarga en Printables.com.

Todos los elementos de fijación necesarios ya están incluidos en el kit del Enclosure.
Retirando las tapas
Retirando las tapas
Retirando las tapas

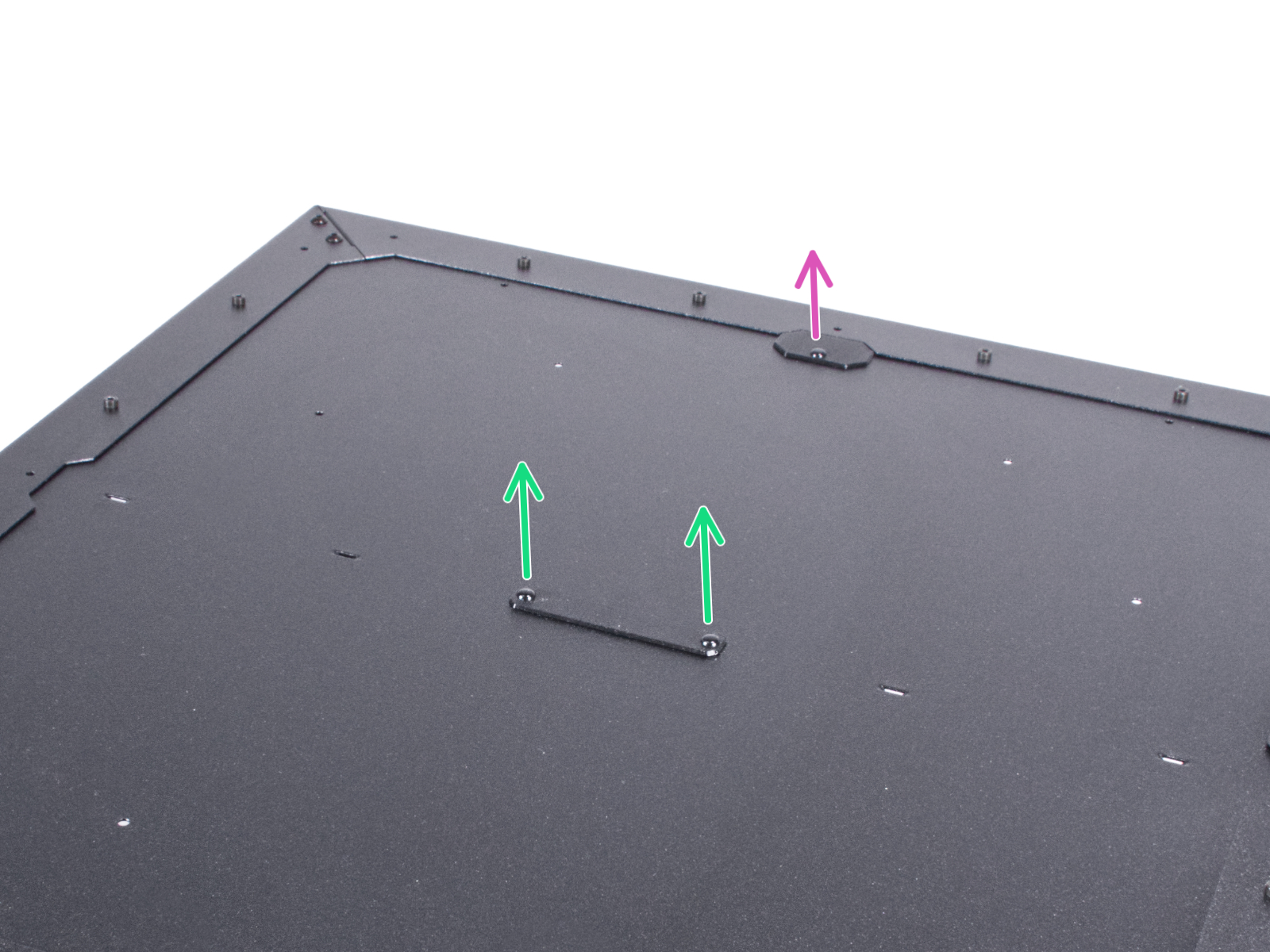

Desde el interior, empuja los remaches de nylon asegurando el Top-plug-edge en la parte delantera del cerramiento. Utiliza los alicates de punta para empujar el remache de nylon.
Retira el Top-plug-edge superior del cerramiento.
Utilizando el mismo procedimiento, retira el Top-plug-edge en la parte trasera.
Retira la pieza Top-plug-center. No descartes esta parte, la necesitarás más tarde de nuevo.
Retirando el panel superior
Retirando el panel superior
Retirando el panel superior
Retirando el panel superior
Retira trece tornillos de la estructura superior-
Mantén los tres tornillos en las posiciones marcadas en la imagen.

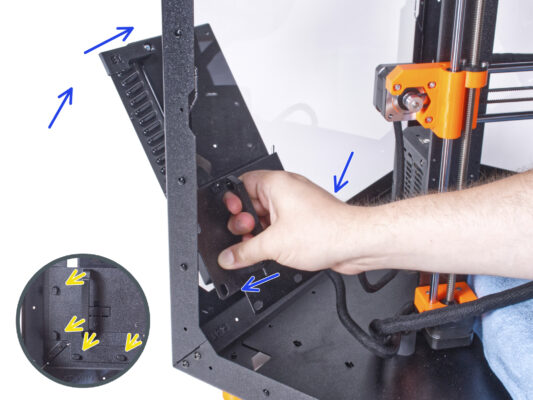

Desde el interior, sostén el panel superior con la mano.
Con la otra mano, suelta los tres tornillos que fijan el panel superior mientras sostienes el panel.
ADVERTENCIA: ¡Ten cuidado de no dejar caer el panel superior y causar lesiones o daños!

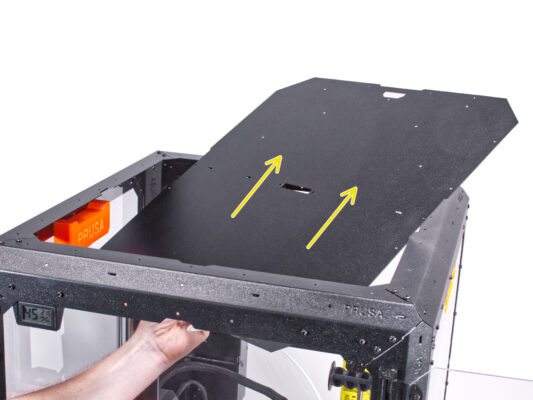

Empuja hacia fuera el panel superior a través de la abertura del marco superior y retíralo del cerramiento.
Instalando las bisagras de la tapa: preparación de las piezas
Instalando las bisagras de la tapa: preparación de las piezas
Instalando las bisagras de la tapa: preparación de las piezas
Instalando las bisagras de la tapa: preparación de las piezas

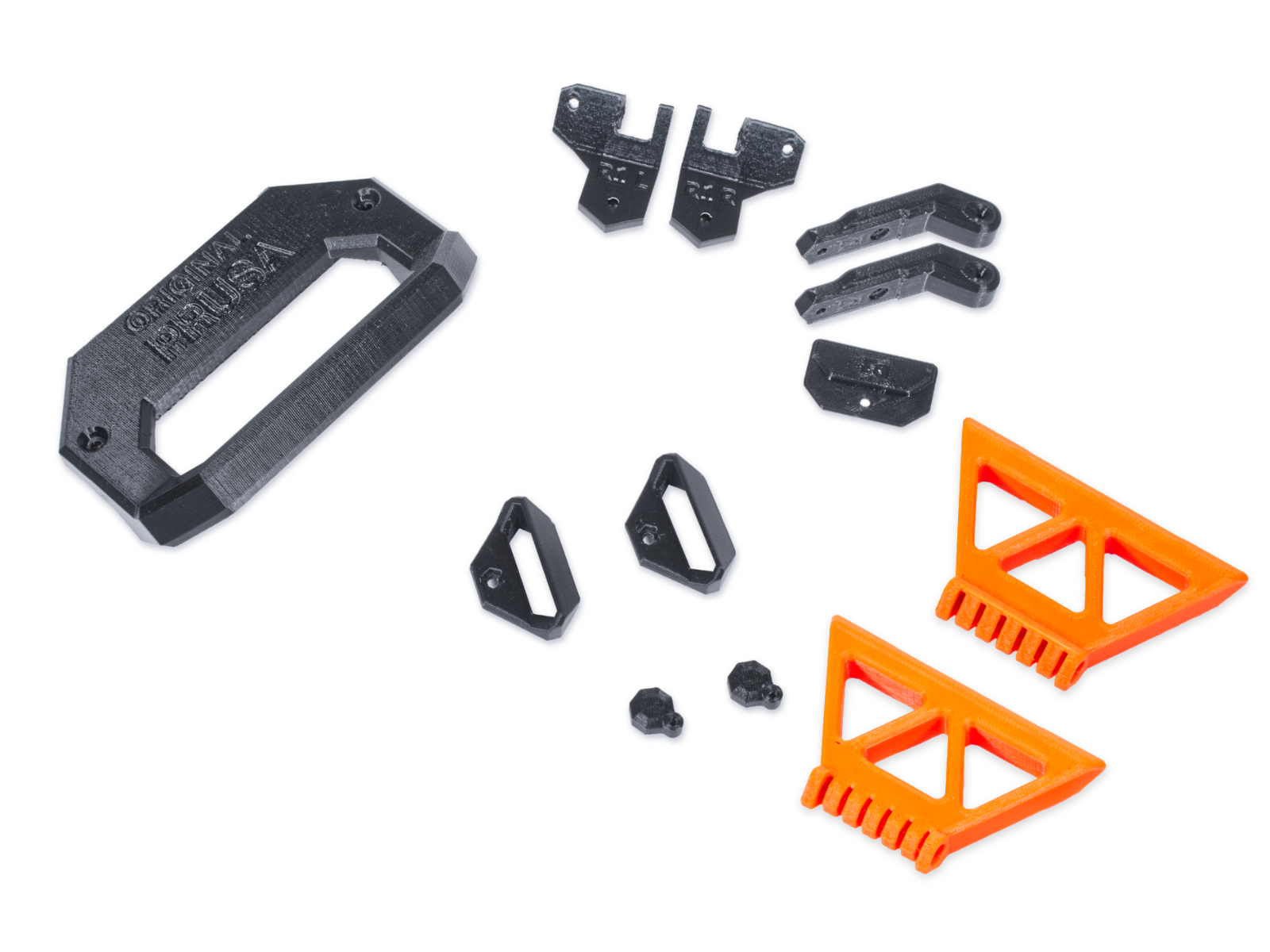

Para los siguientes pasos, por favor prepara:
Hinge-bracket-L (1x)
Hinge-bracket-R (1x)
Ten en cuenta que, después de la impresión, los dos soportes de las bisagras tienen una estructura de soporte interna que debe retirarse antes de su uso. Véase la última imagen.
Hinge-lever (2x)
Pin 3x20 (2x)
Tornillo M3x8 (8x)
Tuerca M3n (6x)
Montando las bisagras de la tapa
Montando las bisagras de la tapa
Montando las bisagras de la tapa
Montando las bisagras de la tapa
Introduce el Hinge-lever en el Hinge-bracket-R.
Alinea los agujeros de ambas piezas y empuja el pasador 3 x 20 en las piezas de plástico.
Contra la superficie plana, empuja el pasador hasta el fondo de las piezas de plástico. Asegúrate de que el pasador esté al ras de la superficie de la pieza.
Procede de la misma manera con el Hinge-bracket-L.
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Si ha instalado el complemento del Sistema de filtración avanzado, utiliza la hinge-bracket-Rt disponible en printables.com
Gira el cerramiento de modo que la parte trasera quede frente a ti. Y enfoca la esquina superior izquierda.
Desde el interior, saca el primer remache de nylon de la izquierda.
Utiliza los alicates de punta para empujar el remache de nylon.
En el mismo agujero, inserta dos tornillos M3x8 desde dentro.
Coloca el conjunto Hinge-bracket-R en el tornillo y apriétalo.
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Enfoca la esquina superior derecha de la parte trasera del cerramiento.
Desde el interior, saca el primer remache de nylon de la derecha.
Utiliza los alicates de punta para empujar el remache de nylon.
En el mismo agujero, inserta dos tornillos M3x8 desde dentro.
Coloca el conjunto Hinge-bracket-L en el tornillo y apriétalo.
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Instalando las bisagras de la tapa
Asegura el Hinge-bracket-L con el tornillo M3x8 desde dentro.
Asegura el Hinge-bracket-R con el tornillo M3x8 desde dentro.
Abre ambas bisagras.
Instalando el panel superior
Instalando el panel superior
Instalando el panel superior
Instalando el panel superior
Coloca el panel superior encima del cerramiento y asegúrate de:
Las perforaciones del panel superior están orientadas hacia arriba.
El lado con las columnas roscadas más distantes está en la parte trasera (cerca de las bisagras).

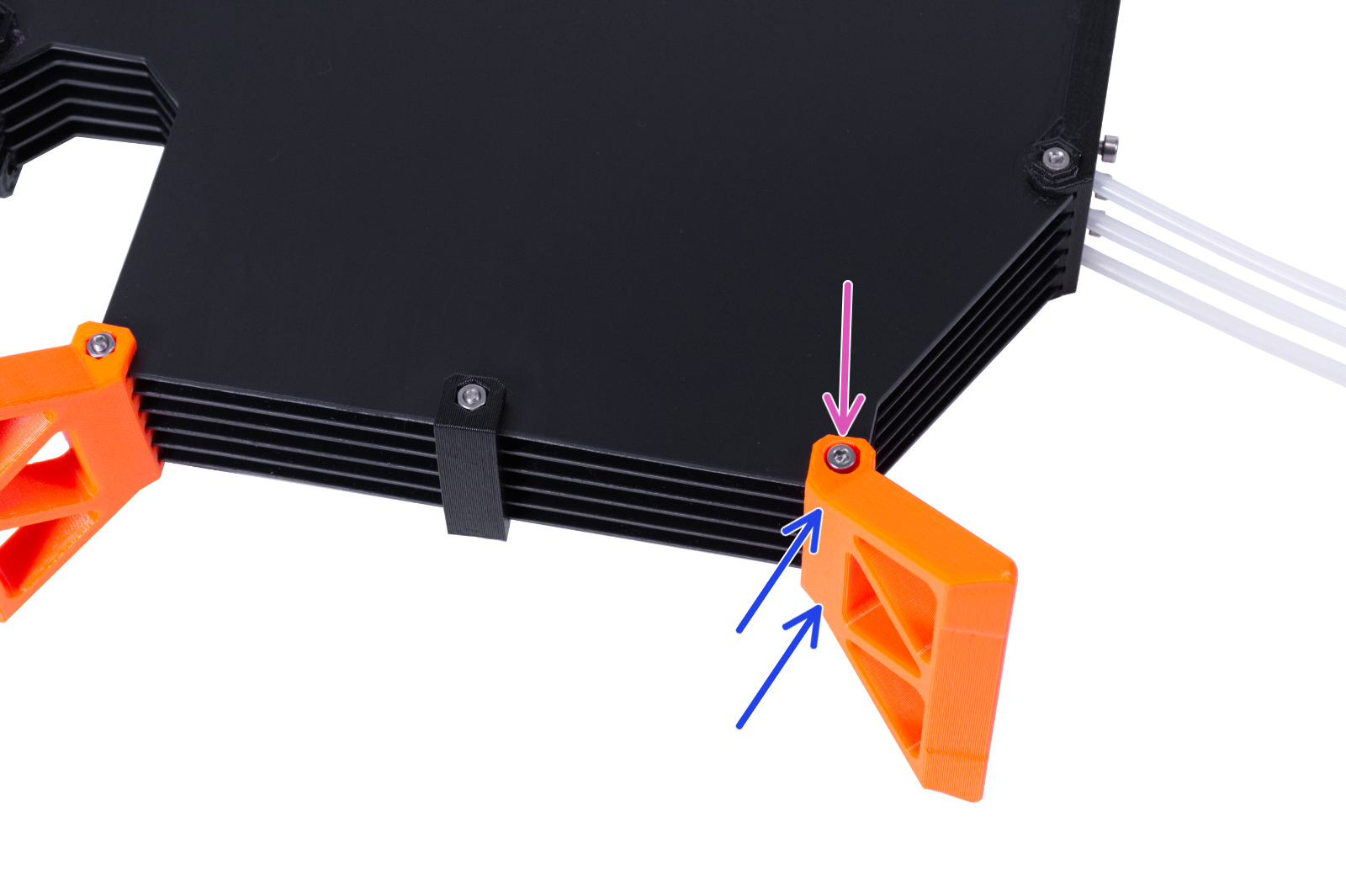

Cierra las bisagras y asegura cada una con el tornillo M3x8.
Abre la tapa (panel superior) y fija cada bisagra con el tornillo M3x8 de la parte inferior.
Instalando las tapas
Instalando las tapas
Instalando las tapas
Inserta el Top-plug-center en el recorte rectangular en el panel superior y fíjalo con dos remaches de nylon.
Coloca el Top-plug-rear al recorte de la parte trasera del panel superior y fíjalo con el remache de nylon.
Montando el asa
Montando el asa
Montando el asa
Montando el asa

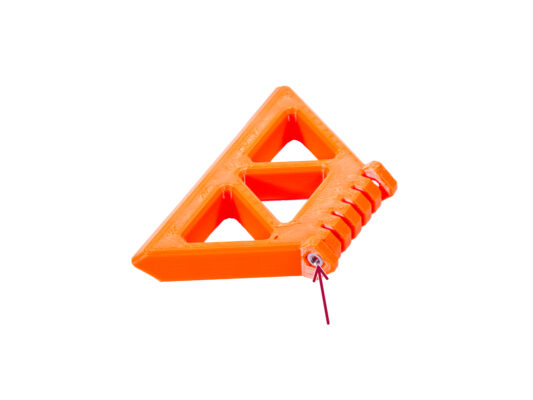

Inserta la tuerca M3n hasta el fondo en el Lid-handle.
Coloca el Lid-handle al panel superior en el borde frontal y fíjalo con dos tornillos M3x8.
¡No aprietes demasiado los tornillos! Puede dañar la rosca en la chapa.

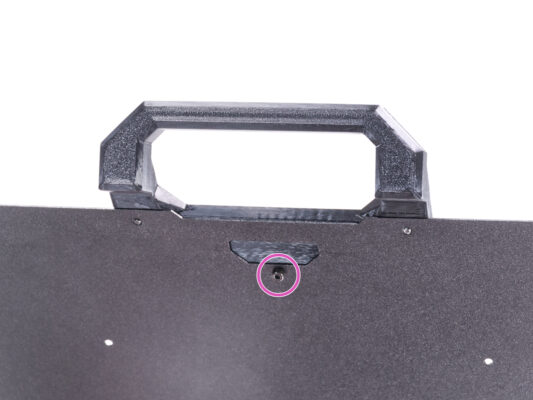

Abre la tapa y fija el asa desde el interior con el tercer tornillo M3x8.

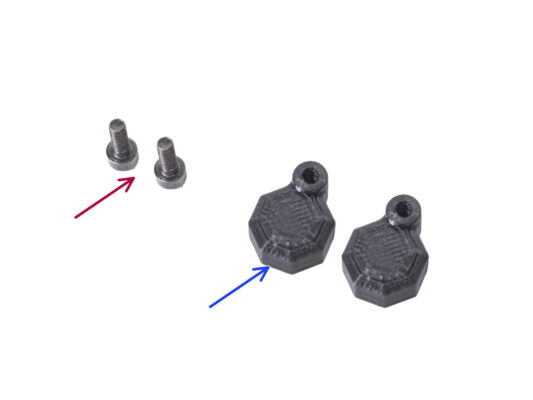

Montando las cerraduras
Montando las cerraduras
Montando las cerraduras
Montando las cerraduras
Gira el cerramiento de modo que la parte frontal quede frente a ti y enfoca la esquina superior derecha.

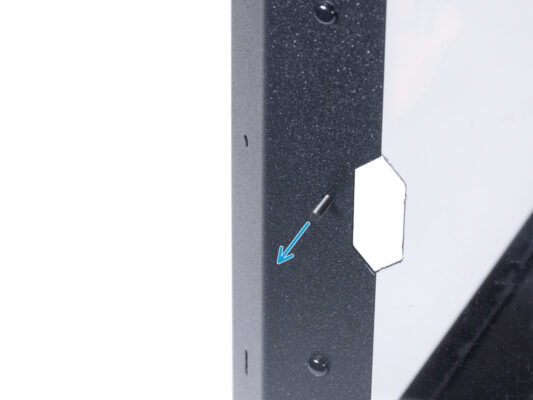

Desde el interior, introduce un tornillo M3x8 a través del primer agujero desde la izquierda en el perfil frontal superior.

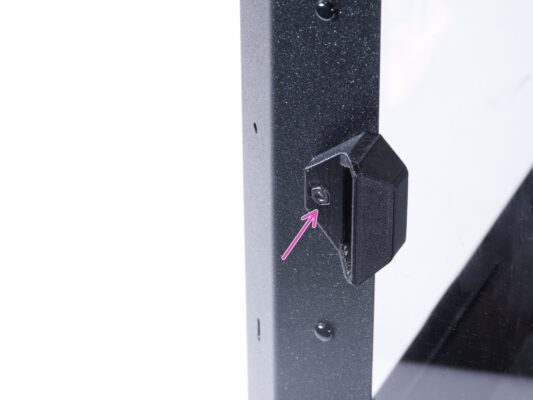

Coloca uno de los Lid-lock en el tornillo y apriétalo. No aprietes demasiado el tornillo. El cierre debe girar libremente.
Procede de la misma manera con el segundo Lid-lock.
Bloqueo de las cerraduras
Bloqueo de las cerraduras
Bloqueo de las cerraduras
Cierra la tapa y gira ambos Lid-lock. Si las cerraduras giran con dificultad sobre la tapa, afloja ligeramente los tornillos de la parte inferior de la cerradura (en el interior de la caja).

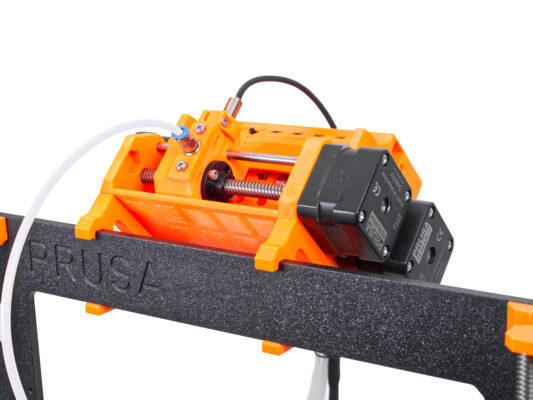

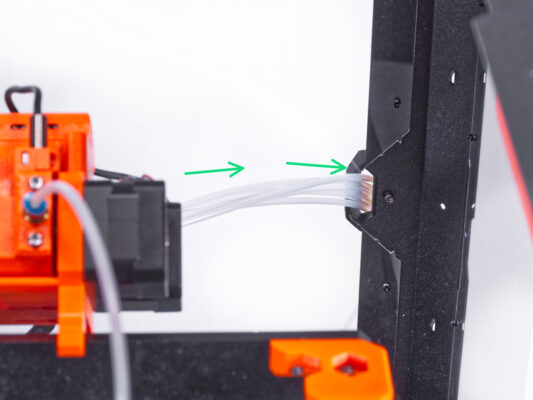

MMU: Expect soon!
MMU: Expect soon!
MMU: Expect soon!
MMU: Expect soon!

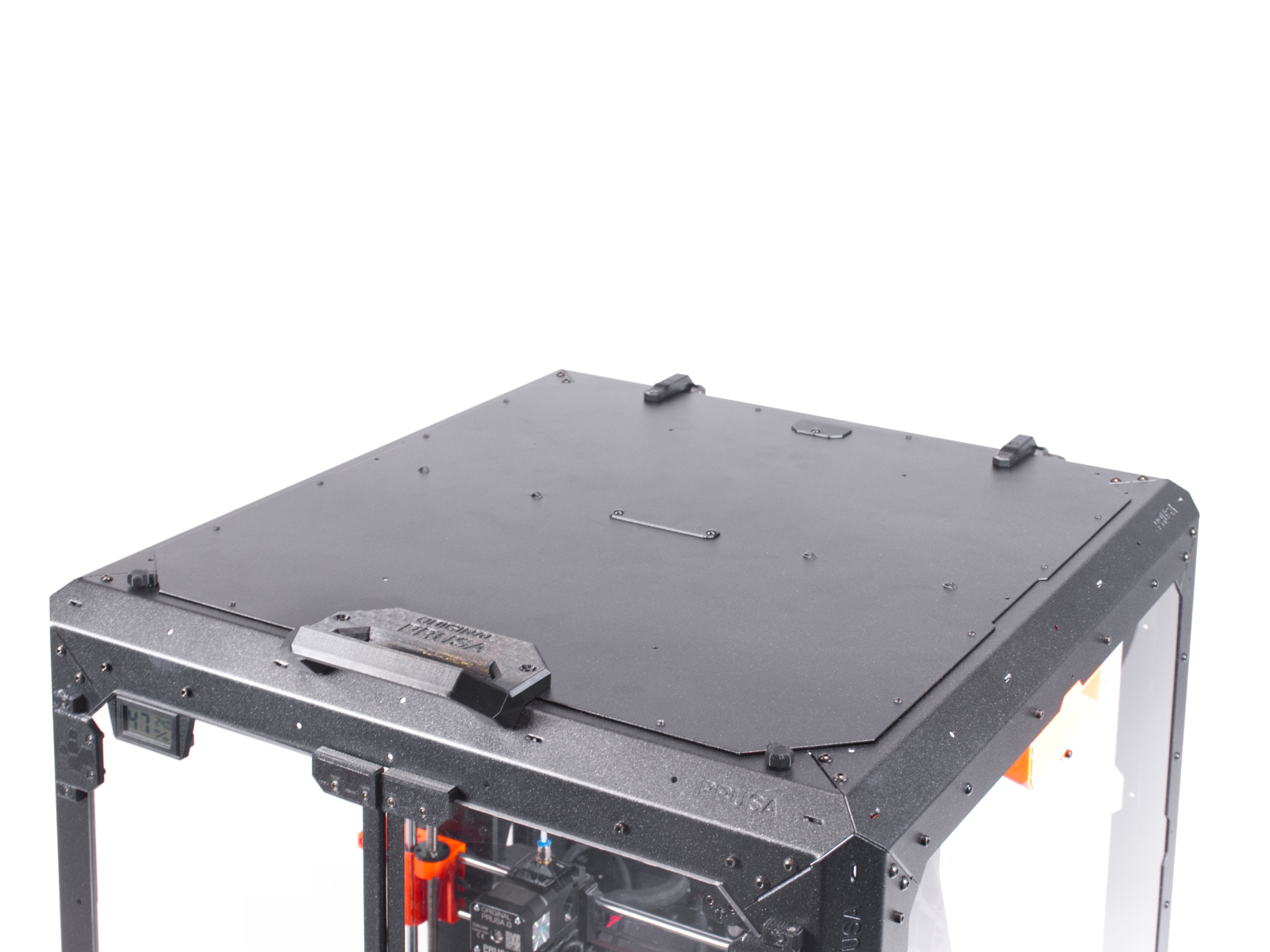

Great job! You’ve successfully installed the hinged lid. If you're using a single-material printer, your work is complete.
For installing the MMU into the Original Prusa Enclosure, the corresponding guide chapters will be published soon.
