2. Assemblage de l'axe YZ

Menu

2. Assemblage de l'axe YZ

2. Assemblage de l'axe YZ
Pertinent pour:
Dernière mise à jour 6 months ago
2. Assemblage de l'axe YZ
 Difficulté
Modéré
 Étapes
63
 Langues disponibles
ENCSPLDEESIT
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Outils nécessaires pour ce chapitre
Pour ce chapitre, veuillez préparer :
Clé Allen de 2,0 mm
Clé Allen de 2,5 mm
Clé Allen de 3,0 mm

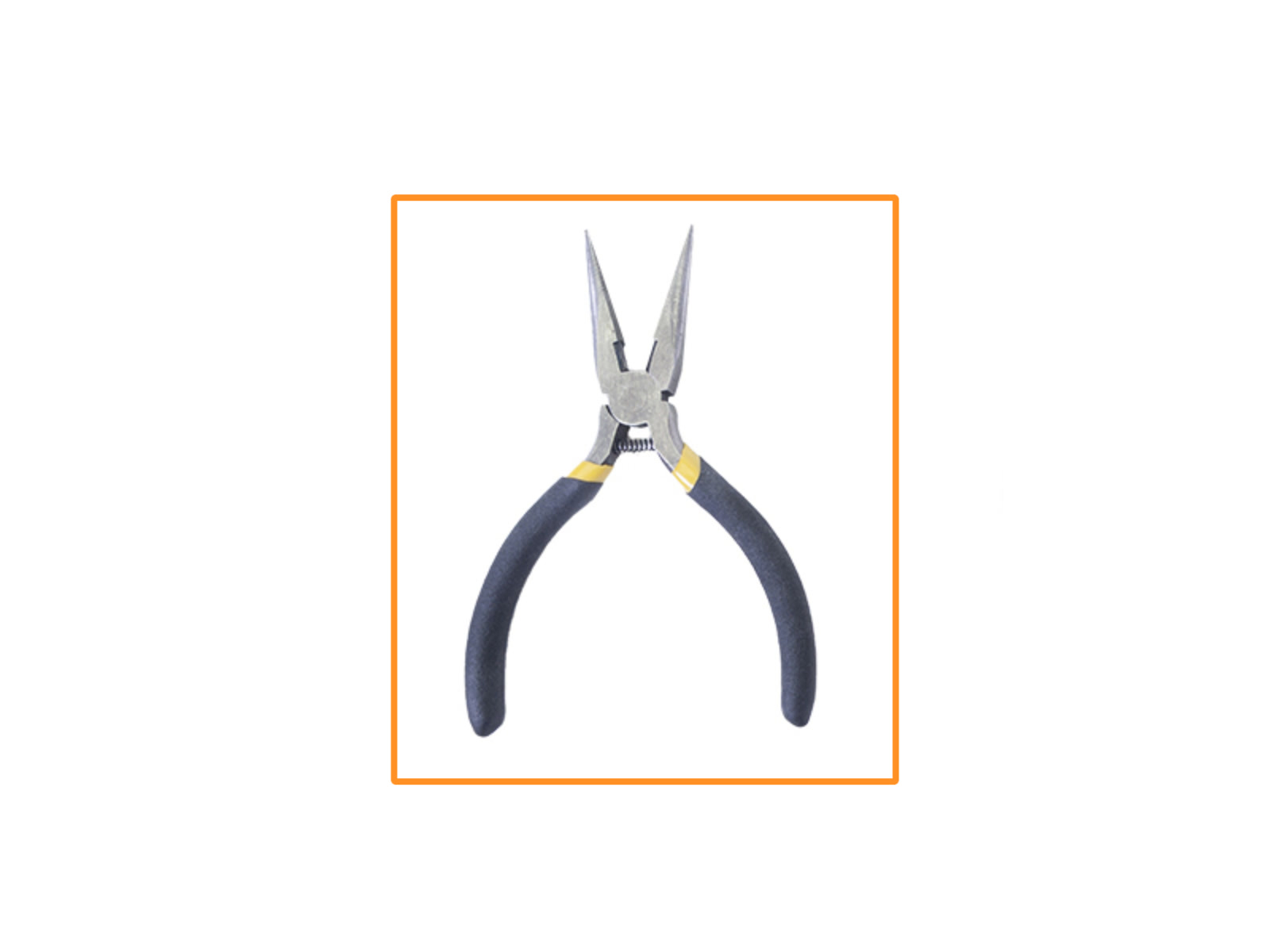

Pince à bec fin
Clé universelle
Y-carriage : préparation des pièces
Y-carriage : préparation des pièces
Toutes les pièces imprimées et la visserie nécessaire pour ce chapitre sont incluses dans la boîte : Axe YZ & X
Pour les étapes suivantes, merci de préparer :
Y-carriage (1x)
Écrou nyloc M3nN (6x)
Vis M3x10r (6x)
Clip pour roulement (3x)

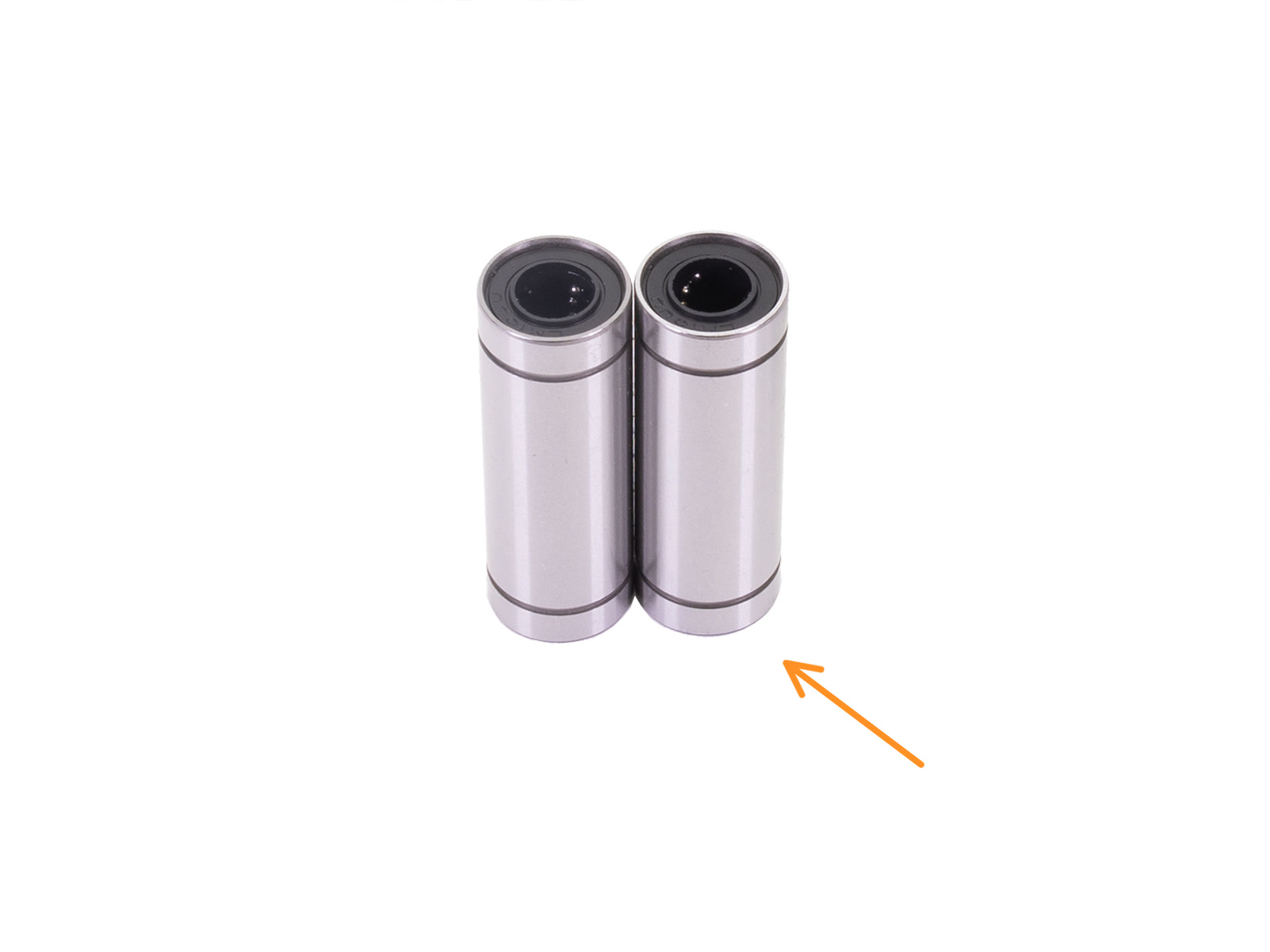

Roulement linéaire LM8UU (3x) inclus dans le paquet des Tiges
La liste se poursuit à l'étape suivante ...
Y-carriage : préparation des pièces (lubrification)
Y-carriage : préparation des pièces (lubrification)
Y-carriage : préparation des pièces (lubrification)
Pour les étapes suivantes, merci de préparer :
Applicateur de lubrifiant Prusa (1x)
Lubrifiant Prusa (1x)
Plusieurs serviettes en papier pour essuyer l'huile et la graisse de la surface du roulement.
Chaque roulement doit être lubrifié avant le montage sur l'imprimante. Suivez attentivement ces instructions.
Lubrification du roulement
Lubrification du roulement
Lubrification du roulement
Lubrification du roulement
Utilisez n'importe quel morceau de tissu pour protéger votre surface de travail de la graisse.
Assurez-vous que le roulement est propre à l'intérieur.
Essuyez l'huile de conservation de la surface du roulement avec une serviette en papier.
Il est nécessaire de lubrifier les 4 rangées de billes à l'intérieur du roulement.

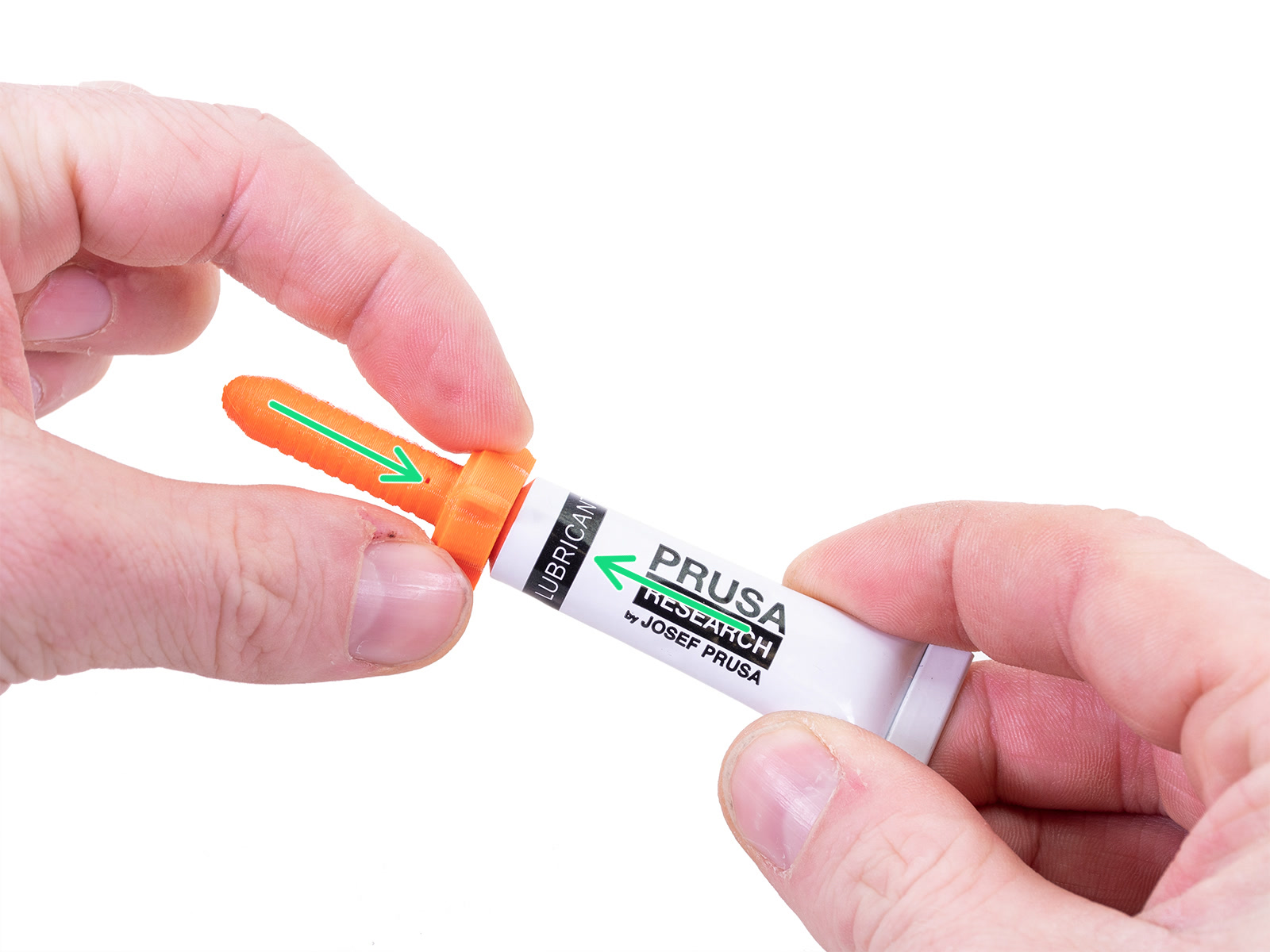

Ouvrez le lubrifiant et percez le trou dans le tube avec la pointe dans le bouchon.
Vissez le tube dans l'applicateur.
Faites glisser soigneusement l'ensemble du roulement sur l'applicateur.
Lubrification du roulement
Lubrification du roulement
Lubrification du roulement
Lubrification du roulement
Tournez le tube et l'applicateur dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous sentiez une légère résistance. Cela signifie que les trous de l'applicateur sont alignés avec les rangées de billes.
Appuyez doucement sur le tube pour pousser le lubrifiant dans les rangées de billes du roulement.
Regardez l'avant du roulement. Lorsque l'applicateur pousse le lubrifiant (autour du joint noir), arrêtez d'appuyer sur le tube. Tenez le roulement de l'autre main pendant la lubrification.
La graisse doit être répartie uniformément sur les quatre rangées de billes à l'intérieur du roulement. Il ne doit y avoir ni trop ni trop peu de graisse. Regardez de plus près la dernière photo.
Essuyez l'excès de graisse à l'extérieur du roulement avec une serviette en papier.
Utilisez cette procédure pour les trois roulements.
Ne retirez pas l'applicateur du tube. Gardez-le préparé pour le prochain chapitre.
Les roulements peuvent laisser un excès de graisse sur les tiges lisses après leur installation. Essuyez tout résidu avec une serviette en papier.
Bonne orientation du roulement
Bonne orientation du roulement
Bonne orientation du roulement
Bonne orientation du roulement
La bonne orientation : Lorsque vous placez les roulements sur le Y-carriage, assurez-vous qu'ils sont orientés comme montré sur les deux photos. Les pistes (rangées de billes) doivent être sur les côtés.
La mauvaise orientation : Évitez de placer le roulement comme sur la dernière photo! Cette orientation avec une seule rangée de billes au centre du trou augmentera plus tard l'usure de la tige lisse, créant éventuellement une rainure dedans.
Installation des roulements sur le Y-carriage
Installation des roulements sur le Y-carriage
Installation des roulements sur le Y-carriage
Installation des roulements sur le Y-carriage
Insérez le roulement linéaire au centre de la découpe. Peu importe de quel côté. La face supérieure et la face inférieure sont identiques.
Placez le clip pour roulement sur le roulement.
Insérez deux vis M3x10r dans les trous du clip pour roulement.
À l'aide de vos doigts, tenez les têtes des deux vis et tournez le Y-carriage. Placez les écrous nyloc sur les deux vis.

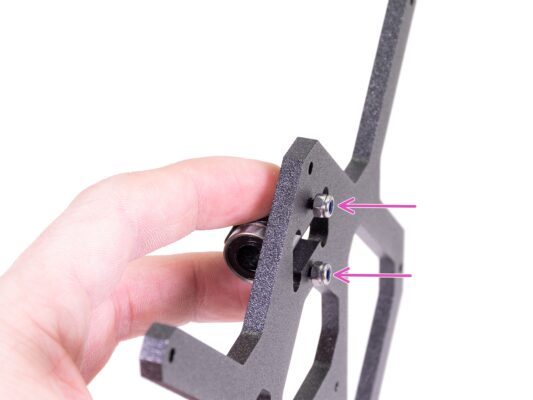

Serrez les deux écrous à l'aide de la clé Allen de 2 mm et de la clé universelle.
Répétez ces étapes pour les deux autres roulements linéaires.
Installation des entretoises du plateau chauffant
Installation des entretoises du plateau chauffant
Installation des entretoises du plateau chauffant
Installation des entretoises du plateau chauffant
Insérez la vis M3x8 depuis le bas du Y-carriage (le côté avec les roulements).
Vissez l'entretoise du plateau chauffant sur la vis du côté supérieur du Y-carriage et serrez-la avec la clé universelle et la clé Allen de 2,5 mm. Serrez-la fermement, mais doucement !
Utilisez cette procédure pour les 9 entretoises du plateau chauffant.
Placez le MINI-Y-belt-holder sur le côté inférieur du Y-carriage.
Orientez le support de sorte que le côté avec les dents fait face au côté avec un roulement !!!
Vérifiez à nouveau l'orientation du MINI-Y-belt-holder !!!
Fixez-le avec deux vis M3x12. Il n'y a pas besoin d'écrou sur le côté opposé. Il y a des filetages dans le Y-carriage.
Comparaison des profilés
Comparaison des profilés
Prenez tous les profilés et comparez leurs longueurs.
Vous aurez besoin de deux profilé les plus courts (262 mm) pour l'assemblage de l'axe Y.
Montage de la Y-plate-front
Montage de la Y-plate-front
Montage de la Y-plate-front
Montage de la Y-plate-front
Placez le profilé court sur le côté "intérieur" gauche de la MINI-Y-plate-front. Voir la saillie sur la pièce en plastique. Ne placez pas le profilé directement sur la protubérance à gauche. Il doit y avoir un espace. Regardez la photo.
Faites glisser le profilé sur la pièce en plastique de sorte que la saillie s'insère dans le profilé.
Fixez les deux pièces avec deux vis M5x20r. Lors du serrage des vis M5x20r, appuyez sur le profilé par le haut.
Montage de la MINI-Y-plate-front
Montage de la MINI-Y-plate-front
Montage de la MINI-Y-plate-front
Montage de la MINI-Y-plate-front
Placez le profilé court sur le côté "intérieur" droit de la MINI-Y-plate-front. Voir la saillie sur la pièce en plastique.
Faites glisser le profilé sur la pièce en plastique de sorte que la saillie s'insère dans le profilé.
Fixez les deux pièces avec deux vis M5x20r. Lors du serrage des vis M5x20r, appuyez sur le profilé par le haut.
Préparation du MINI-Y-belt-idler
Préparation du MINI-Y-belt-idler
Préparation du MINI-Y-belt-idler
Préparation du MINI-Y-belt-idler
Prenez le MINI-Y-belt-idler et insérez l'écrou M3nS d'un côté.
Tournez l'idler de 180° et insérez l'écrou M3nS de l'autre côté.
Insérez l'écrou M3nN dans le trou hexagonal sur le côté. Poussez l'écrou aussi loin que possible.
Assurez-vous toujours que tous les écrous M3nS sont insérés complètement dans les trous.
Préparation du MINI-Y-belt-idler
Préparation du MINI-Y-belt-idler
Préparation du MINI-Y-belt-idler
Insérez la poulie dans le MINI-Y-belt-idler. L'orientation de la poulie n'a pas d'importance.
Fixez le roulement avec la vis M3x20. Ne serrez pas complètement la vis.
Placez votre doigt sur le roulement et assurez-vous qu'il peut tourner librement. Si nécessaire, ajustez la vis.
Montage du MINI-Y-belt-idler
Montage du MINI-Y-belt-idler
Montage du MINI-Y-belt-idler

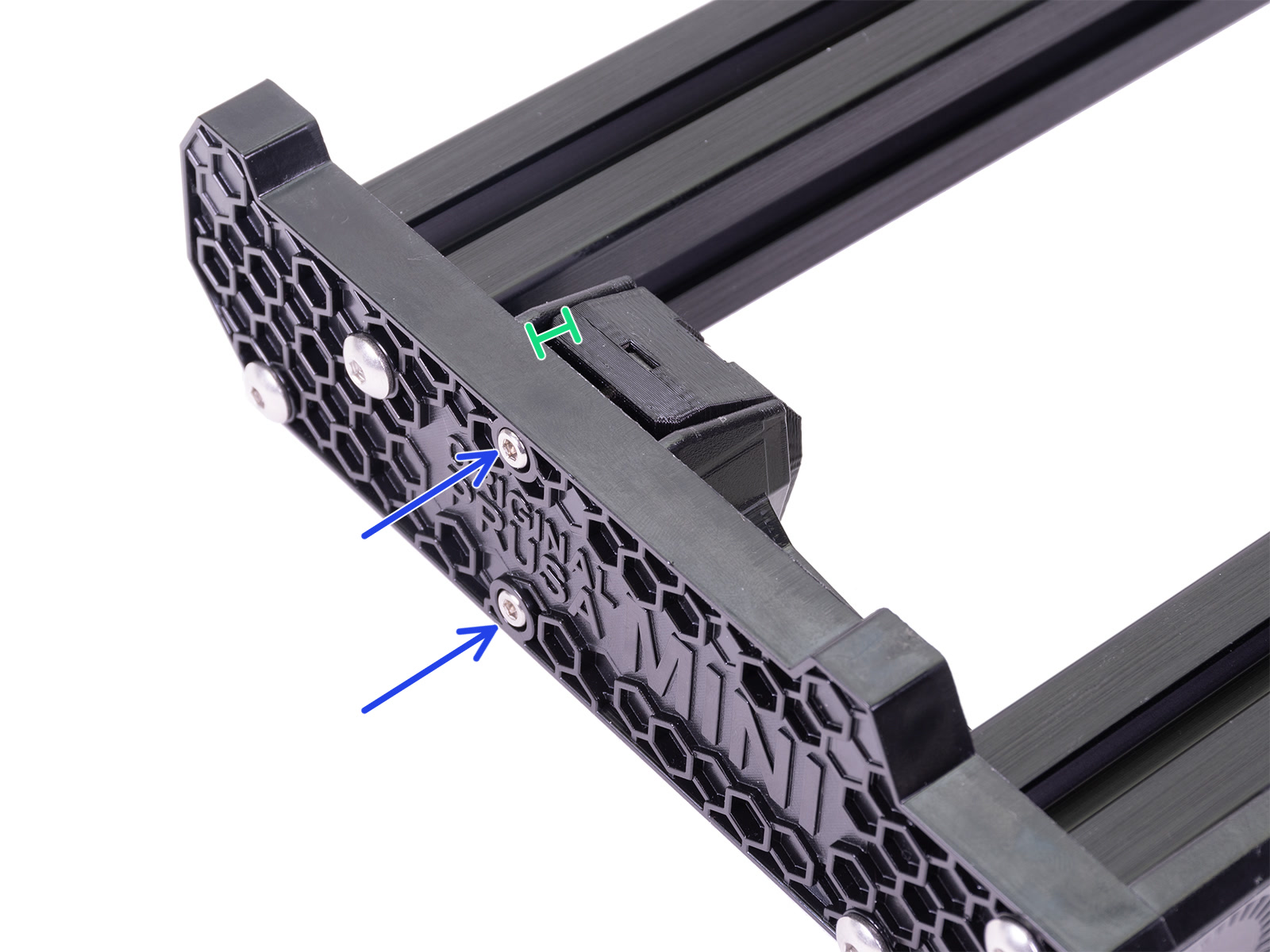

Placez le MINI-Y-belt-idler sur la MINI-Y-plate-front. Regardez l'orientation de la pièce en fonction de l'image.
Fixez le MINI-Y-belt-idler avec deux vis M3x20.
Ne serrez pas les vis pour le moment. Laissez un espace entre le MINI-Y-belt-idler et la MINI-Y-plate-front.
Tiges lisses de l'axe Y : préparation des pièces
Tiges lisses de l'axe Y : préparation des pièces
Tiges lisses de l'axe Y : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Tiges lisses (2x)
Il existe deux tailles de tiges lisses. Préparez maintenant deux tiges du plus petit diamètre (8 mm). Des tiges lisses de plus grand diamètre (10 mm) seront utilisées ultérieurement.
Écrou M3nE (3x)
Les dernières unités de kit contiennent des écrous M3nEs. L'écrou M3nEs est légèrement différent, il possède un ressort en tôle. Cependant, la procédure d'installation est la même.
Assemblage du Y-carriage
Assemblage du Y-carriage
MAINTENANT, VEUILLEZ FAIRE TRÈS ATTENTION ! Insérez doucement la tige directement dans les roulements. N'appliquez pas trop de force et n'inclinez pas la tige !
Si vous ne pouvez pas faire glisser la tige lisse facilement, assurez-vous que les deux roulements sont correctement alignés.
Si vous faites sortir des billes des roulements, veuillez les compter. Une ou deux billes sont ok, s'il y en a plus, pensez à commander de nouveaux roulements.
Les roulements peuvent laisser un excès de graisse sur les tiges lisses après leur installation. Essuyez tout résidu avec une serviette en papier.
Montage du Y-carriage
Montage du Y-carriage
Montage du Y-carriage
Placez le Y-carriage sur les profilés. Le côté avec un roulement doit faire face à gauche.
Glissez doucement les tiges lisses dans les trous de la MINI-Y-plate-front. Commencez par la tige de gauche, puis par celle de droite.
Insérez deux écrous M3nE dans la rainure latérale du profilé gauche (le côté avec un roulement sur le Y-carriage).
Insérez un écrou M3nE dans la rainure supérieure du profilé gauche (le côté avec un roulement sur le Y-carriage).
Avant de passer à l'étape suivante, assurez-vous d'avoir inséré les trois écrous M3nE. Une insertion ultérieure est difficile.
N'oubliez pas d'essuyez les résidus de graisse sur les tiges lisses avec une serviette en papier.
Ensemble du moteur de l'axe Y
Ensemble du moteur de l'axe Y
Ensemble du moteur de l'axe Y
Ensemble du moteur de l'axe Y
Il y a une partie plate sur l'arbre du moteur, faites-la pivoter de la même manière que sur la première image. Regardez la direction des flèches.
Placez la poulie T16-2GT sur l'arbre du moteur Y comme indiqué sur l'image.
N'appuyez pas la poulie contre le moteur. Laissez un espace de deux millimètres entre les deux pièces. Utilisez la clé universelle pour régler l'écart.
Une des vis doit faire face directement contre le patin (partie plate) sur l'arbre. Serrez légèrement la première vis.
Tournez l'arbre et serrez légèrement la deuxième vis.
Assurez-vous d'avoir la bonne orientation de la poulie sur l'arbre. Elle peut être placée dans les deux sens, mais un seul est correct.
Montage du moteur Y
Montage du moteur Y
Placez le moteur de l'axe Y sur le support sur la pièce MINI-Y-plate-rear.
Assurez-vous que le câble du moteur est orienté de la même manière que sur l'image.
Fixez le moteur de l'axe Y avec trois vis M3x12.

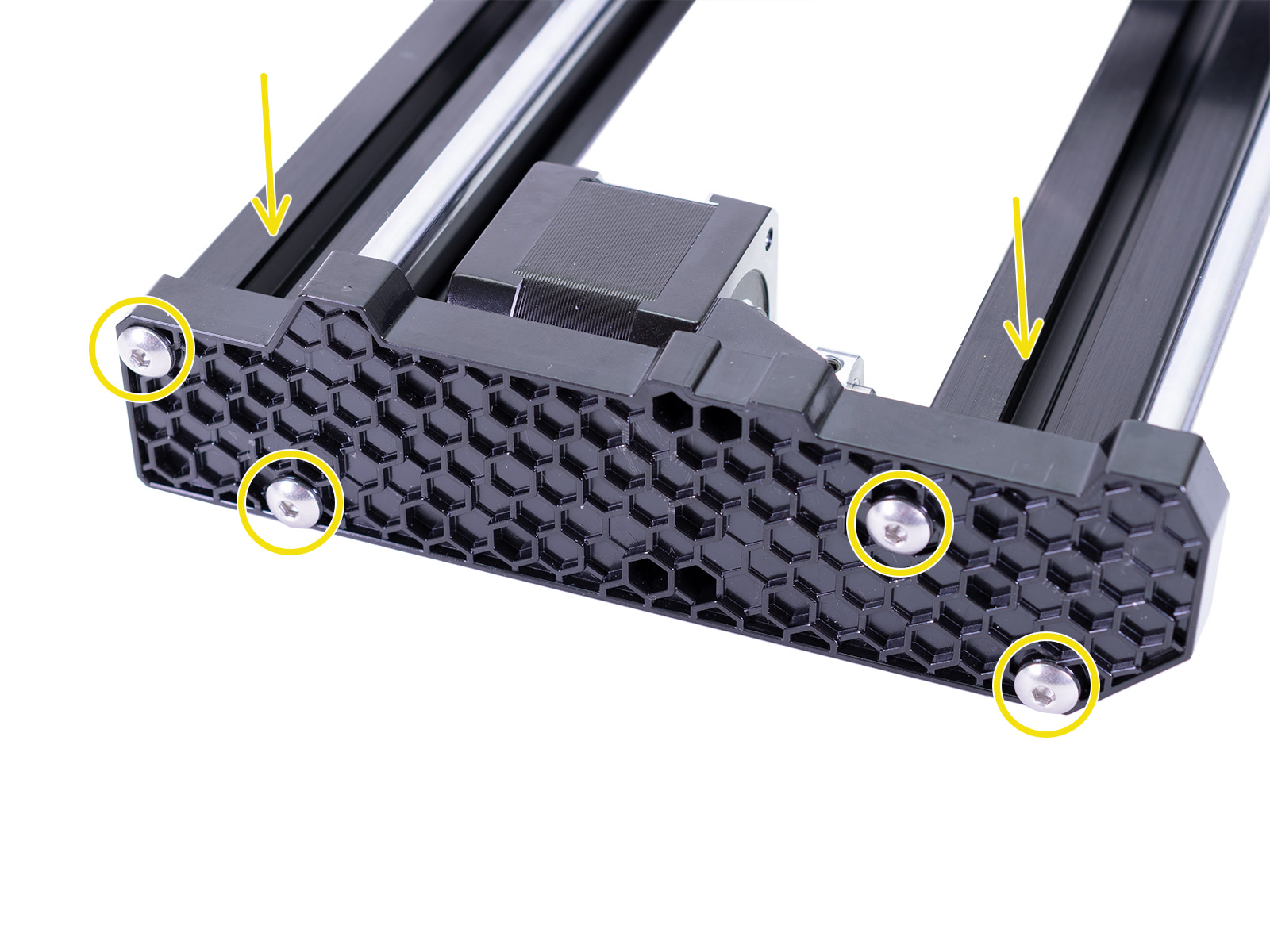

Montage de la MINI-Y-plate-rear
Montage de la MINI-Y-plate-rear
Montage de la MINI-Y-plate-rear
Montage de la MINI-Y-plate-rear
Encore une fois, assurez-vous que les trois écrous M3nE sont placés dans le profilé.
Placez la MINI-Y-plate-rear sur les tiges lisses.
Poussez la MINI-Y-plate-rear à fond sur les deux profilés.
Fixez les deux pièces avec deux vis M5x20r. Lors du serrage des vis M5x20r, appuyez sur le profilé par le haut.

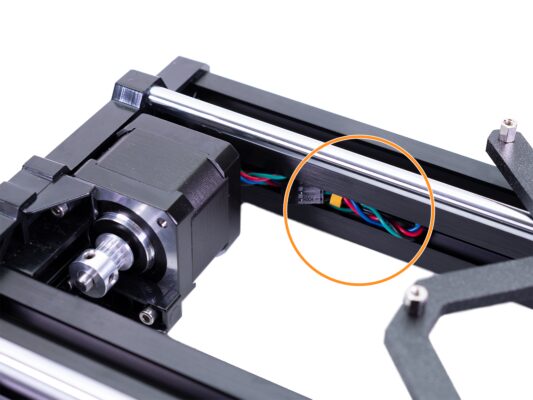

Pour éviter d'endommager le câble du moteur de l'axe Y pendant l'assemblage, placez le câble dans le profilé.
Installation des patins anti-vibrations
Installation des patins anti-vibrations
Installation des patins anti-vibrations
Installation des patins anti-vibrations
Poussez doucement quatre patins hors du bloc.
Conservez les deux autres patins pour plus tard.
Décollez le film protecteur de tous les quatre patins.
Faites pivoter l'axe Y de sorte que le Y-carriage soit orienté vers le bas et collez quatre patins sur les profilés aluminium, comme dans l'image. Faites très attention à la bonne orientation.
Il est recommandé de placer le Y-carriage sur un morceau de tissu. Les entretoises du plateau chauffant peuvent rayer votre surface de travail.
Ne collez aucun de ces quatre patins sur les plaques avant et arrière en plastique !
Guidage de la courroie de l'axe Y
Guidage de la courroie de l'axe Y
Guidage de la courroie de l'axe Y
Guidage de la courroie de l'axe Y

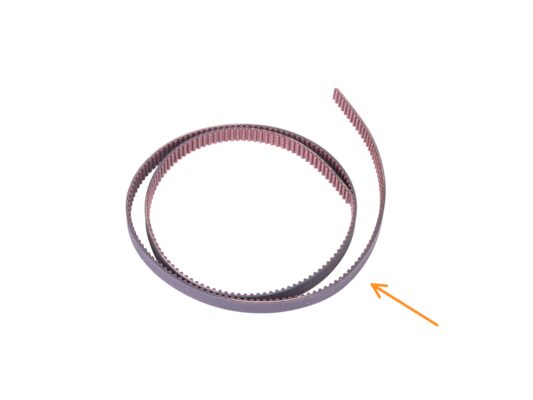

Insérez une extrémité de la courroie dans la rainure inférieure du MINI-Y-belt-holder. Assurez-vous que les dents de la courroie sont orientées vers le haut.
Guidez la courroie autour de la poulie du MINI-Y-belt-idler.
Guidez la courroie autour de la poulie du moteur de l'axe Y.
Insérez la deuxième extrémité de la courroie dans la rainure supérieure du MINI-Y-belt-holder.
Fixez les deux extrémités des courroies en les pressant dans la rainure avec la clé Allen de 1,5 mm.
Alignement de la courroie de l'axe Y
Alignement de la courroie de l'axe Y
Assurez-vous que la courroie est placée dans "l'axe" de l'imprimante. Les parties haute et basse de la courroie devraient être parallèles (l'une au-dessus de l'autre).
Pour régler la position de la courroie, desserrez les vis de la poulie et, avec de légers mouvements, continuez jusqu'à atteindre la meilleure position.
Serrez les deux vis sur la poulie.
Si la courroie ne s'aligne pas, vérifiez que la poulie est dans le même sens que sur la photo.
Tension de la courroie de l'axe Y
Tension de la courroie de l'axe Y
Tension de la courroie de l'axe Y
Éloignez complètement le Y-carriage de vous.
En utilisant un doigt de votre main gauche, poussez la courroie vers le bas. Une certaine force devrait être nécessaire pour plier la courroie, MAIS n'essayez pas de l'étirer excessivement car vous pourriez endommager l'imprimante.
Vous pouvez modifier la tension de la courroie en ajustant les deux vis sur la MINI-Y-plate-front :
Serrez la vis, rapprochez le MINI-Y-belt-idler et augmentez ainsi la tension globale.
Desserrez la vis, les pièces se sépareront, la tension globale diminuera.
Utilisez la technique décrite ci-dessous pour tester si la courroie est correctement tendue.
Utilisez une pince pour tenir l'arbre du moteur de l'axe Y.
Déplacez le Y-carriage avec votre main vers le moteur de l'axe Y. N'utilisez pas de force excessive.
Si la courroie est correctement tendue, vous devriez sentir une résistance et le Y-carriage ne bougera pas du tout. Si la courroie est trop lâche, elle se déformera (en créant une "vague") et sautera sur les dents de la poulie.
Contrôle de la tension de la courroie
Contrôle de la tension de la courroie
Cette étape est recommandée, mais facultative. Si vous n'avez pas de téléphone à votre disposition, passez à l'étape suivante. Vous pourrez effectuer cette vérification plus tard.
Pour vérifier ou affiner la tension de la courroie de l'axe X ou Y sur votre imprimante, visitez prusa.io/belt-tuner et ouvrez la page web sur votre appareil mobile. Ou à l'aide de votre téléphone, scannez le QR code sur l'image.
Suivez les instructions à l'écran pour affiner la tension de la courroie.
L'application d'ajusteur de courroie a été testée sur plusieurs téléphones et devrait fonctionner sur tous les fabricants de téléphones les plus courants. Cependant, dans de rares cas, cela peut ne pas fonctionner comme prévu. Veuillez indiquer votre marque et votre modèle dans les commentaires sous l'étape.
Assemblage de l'axe Y : récompensez-vous !
Assemblage de l'axe Y : récompensez-vous !
Vous venez de terminer l'assemblage de l'axe Y. Ce n'était pas si difficile, n'est-ce pas ? Il est maintenant temps de vous récompenser et de refaire le plein d'énergie pour les prochaines étapes. Veuillez suivre ces instructions :
Ouvrez soigneusement et discrètement le sachet avec les bonbons Haribo. Un haut niveau de bruit pourrait attirer les prédateurs à proximité !
Chaque rangée d'oursons est destinée à un chapitre spécifique ou est divisée en parties spécifiques du chapitre. Le nombre d'oursons est déterminé selon la difficulté du chapitre. Mais ne vous inquiétez pas ;).
Répartissez les oursons dans les six rangées selon l'image. Commencez par le haut.
S'il vous manque des ours, n'hésitez pas et visitez immédiatement le magasin de bonbons le plus proche et achetez le nombre manquant ;).
Gardez le bon nombre d'oursons dans des rangées séparées. C'est crucial !
Mangez la première partie de la première rangée.
MINI-Z-bottom : préparation des pièces
MINI-Z-bottom : préparation des pièces
MINI-Z-bottom : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Les fixations nécessaires pour les étapes suivantes se trouvent dans le paquet Axes Y & Z. Veuillez préparer ce sachet.
MINI-Z-bottom (1x)
Écrous M3n (4x)
Écrou M3nS (8x)
Patin en mousse anti-vibration (1x)
Le patin de mousse restant est une pièce de rechange.
Assemblage du MINI-Z-bottom
Assemblage du MINI-Z-bottom
Assemblage du MINI-Z-bottom
Assemblage du MINI-Z-bottom
Regardez à l'intérieur du MINI-Z-bottom, localisez deux trous et insérez deux écrous M3nS. Utilisez la clé Allen de 1,5 mm pour pousser les écrous complètement à l'intérieur.
Insérez un écrou M3nS dans le trou sur le côté.
Insérez un écrou M3nS par l'avant de la pièce.
Assurez-vous toujours que tous les écrous M3nS sont insérés complètement dans les trous.
Assemblage du MINI-Z-bottom
Assemblage du MINI-Z-bottom
Assemblage du MINI-Z-bottom

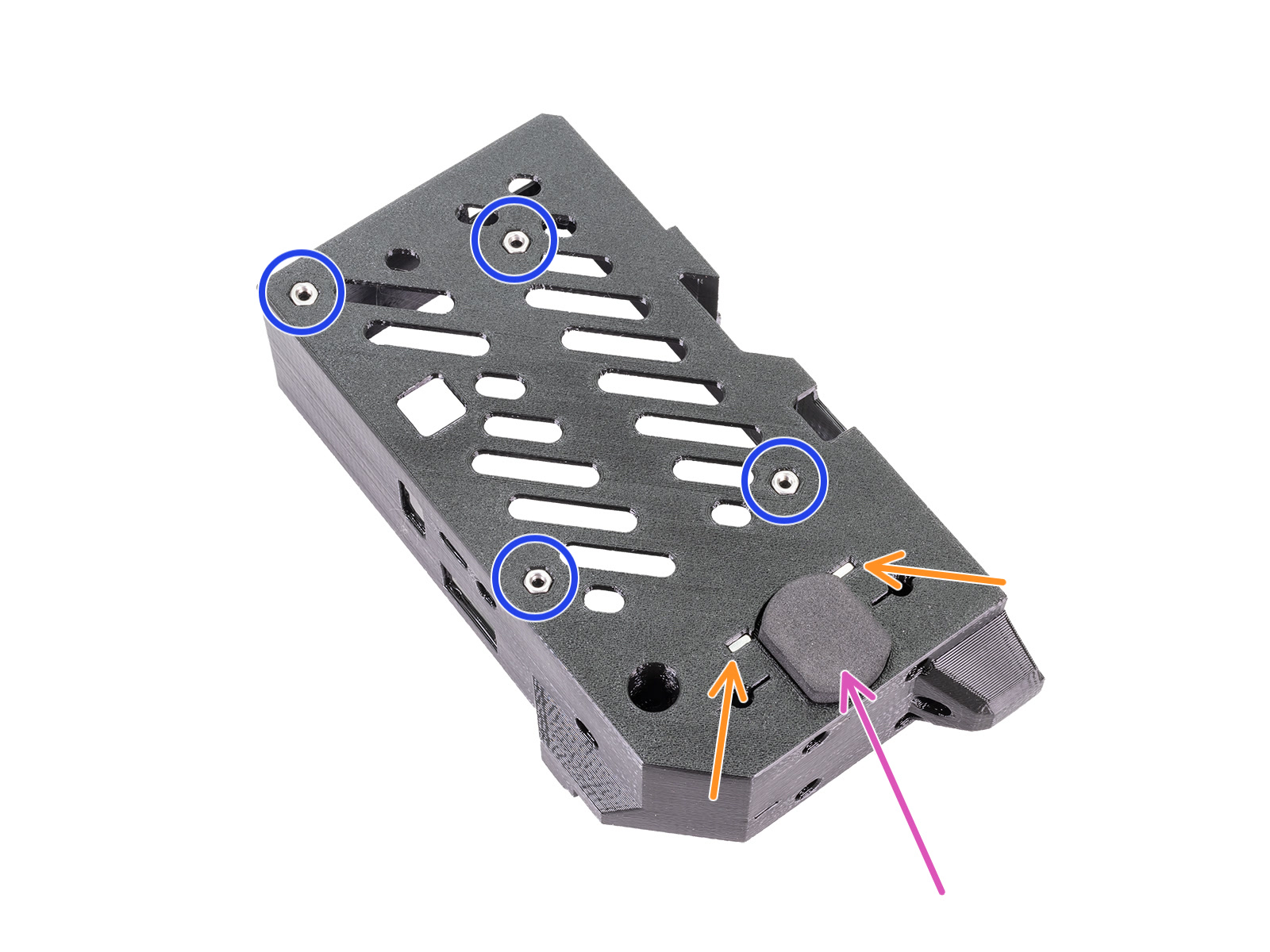

Insérez deux écrous M3nS par le haut du MINI-Z-bottom.
Retourner la pièce et insérer deux écrous M3nS.
Insérez quatre écrous M3n. Assurez-vous qu'ils sont affleurants (alignés) avec la surface de la pièce imprimée. N'appuyez pas trop sur le bas de la pièce en plastique, elle peut se fissurer.
Collez le patin anti-vibration dans la forme évidée du patin.
Carte Buddy : préparation des pièces
Carte Buddy : préparation des pièces
Carte Buddy : préparation des pièces
Pour les étapes suivantes, merci de préparer :
ATTENTION : Assurez-vous de protéger les composants électroniques contre les décharges électrostatiques (ESD). Déballez toujours les composants électroniques juste avant d’en avoir besoin !
Carte Buddy (1x) Gardez l'étiquette argentée pour plus tard !
Les nouvelles unités de kit sont expédiées avec l'étiquette argentée déjà apposée sur le profilé aluminium le plus longue.
Notez que le sachet anti-statique sera ouvert à son arrivée. Chaque carte est sortie et testée avant expédition.
Vis M3x8 (4x)
Montage de la carte Buddy
Montage de la carte Buddy
Montage de la carte Buddy
Montage de la carte Buddy
ATTENTION : Assurez-vous de protéger les composants électroniques contre les décharges électrostatiques (ESD). Déballez toujours l'électronique juste avant d'en avoir besoin !
Prenez la carte Buddy sur les côtés et insérez la carte dans le MINI-Z-bottom.

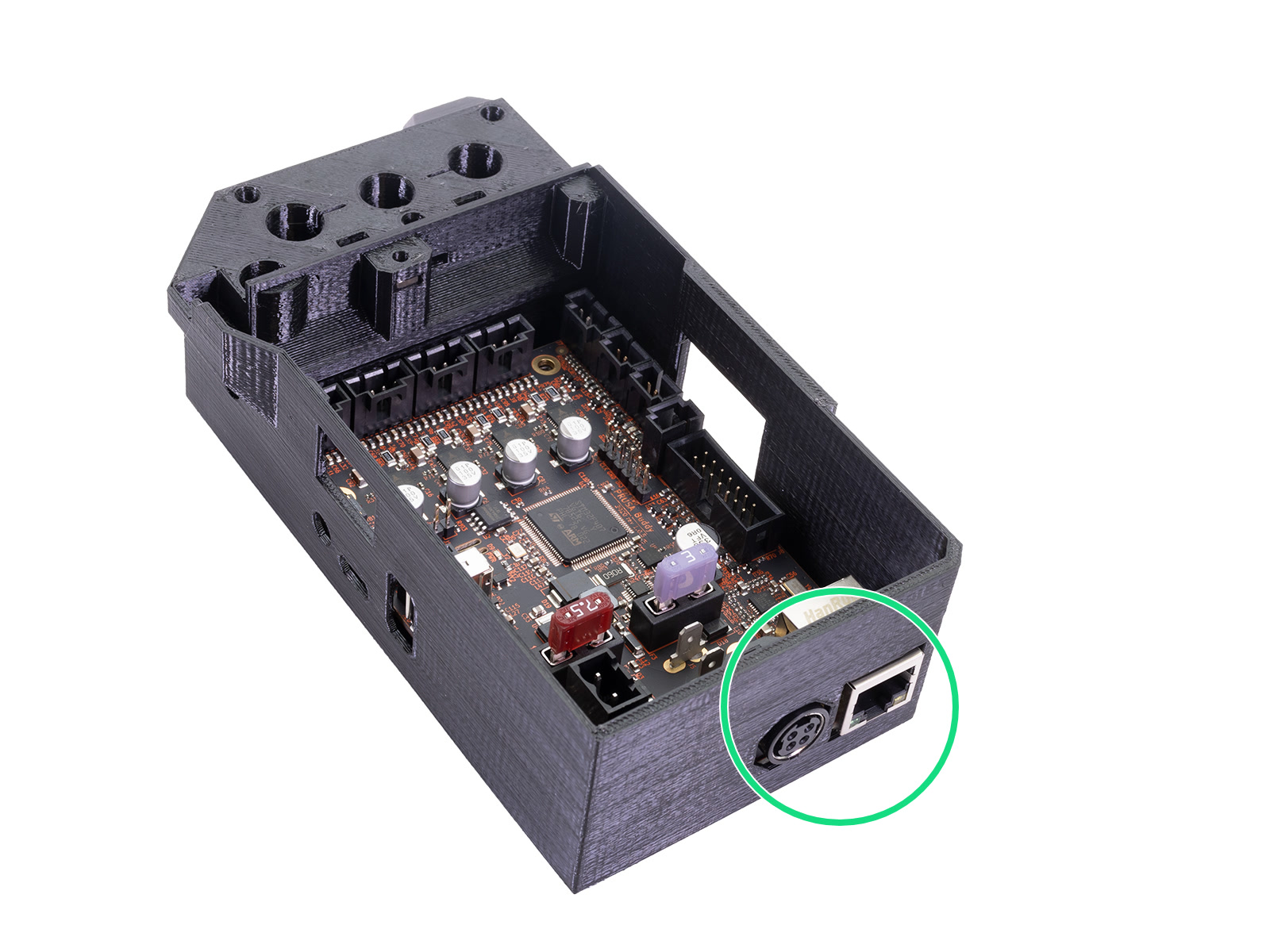

Assurez-vous que les connecteurs LAN et d'alimentation sont correctement insérés dans les trous.

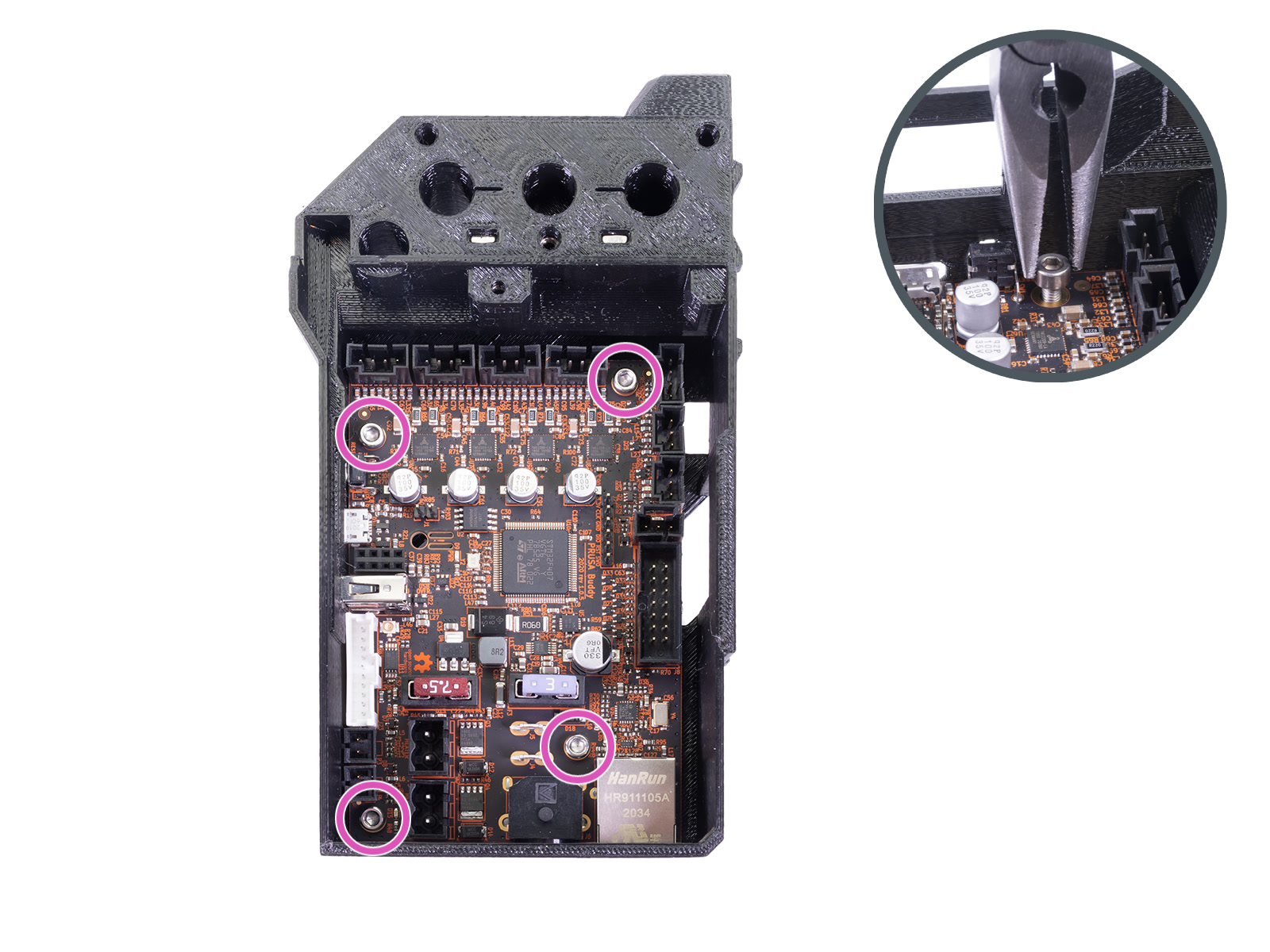

Fixez la carte avec quatre vis M3x8. Ne serrez pas trop ! Vous pouvez casser la carte Buddy.
Vous pouvez insérer les vis avec la pince à bec effilé. Mais attention, évitez de rayer le circuit imprimé ou de plier les condensateurs. Vous pouvez définitivement endommager la carte Buddy.
Connexion du câble du LCD
Connexion du câble du LCD
Connexion du câble du LCD
Connexion du câble du LCD
Prenez le câble LCD et poussez-le à travers le trou dans le MINI-Z-bottom.
Assurez-vous que la "dent" du connecteur est orientée vers le haut.
Assurez-vous que le pli du câble dans le connecteur est orienté vers le haut.
Connectez le connecteur du LCD à la carte. Attention à l'orientation du connecteur, il y a une encoche sur un côté (voir le cercle orange).
Guidage du câble du LCD
Guidage du câble du LCD
Guidage du câble du LCD
ATTENTION : À partir de maintenant, procédez avec prudence lors du déplacement de l'axe XZ. Le câble du LCD est orienté vers le bas et peut être endommagé.
Afin de protéger le câble, veuillez suivre les instructions ci-dessous. De plus, n'essayez aucune autre orientation, car cela compliquerait l'assemblage.
Enroulez le câble du LCD autour de la boîte. N'étirez pas le câble.
Pliez la deuxième extrémité du câble à l'intérieur du MINI-Z-bottom.
Axe Z : préparation des pièces
Axe Z : préparation des pièces
Axe Z : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Profilé 289 mm (1x)
Z plate bottom (1x)
Vis M5x20r (2x)
Vis M3x12 (2x)
Vis M3x20 (3x)
Vis M3x40 (1x)
Assemblage de l'axe Z
Assemblage de l'axe Z
Placez la pièce Z plate bottom sur le devant du profilé comme sur l'image.
Fixez-la avec deux vis M5x20r.
Si vous avez l'étiquette argentée déjà apposée sur le profilé par nous, orientez-le du même côté, comme sur la photo.
Assemblage de l'axe Z
Assemblage de l'axe Z
Assemblage de l'axe Z
Assemblage de l'axe Z
Il y a une tête de vis sur la face inférieure de la Z plate bottom qui doit être correctement insérée dans la rainure ronde du MINI-Z-bottom. Suivez ces instructions pour une bonne installation :
Placez l'assemble du profilé sur le MINI-Z-bottom comme sur l'image et inclinez légèrement le profilé. Déplacez le profilé incliné vers le bord de la pièce en plastique (voir le cercle jaune).
Redressez le profilé à 90°.
Assemblage de l'axe Z
Assemblage de l'axe Z
Assemblage de l'axe Z
Assemblage de l'axe Z
Assurez-vous qu'il n'y a pas de grand espace entre la Z plate bottom et la pièce en plastique.
Fixez la Z plate bottom avec deux vis M3x20.
Insérez une vis M3x12 dans la Z plate et serrez-la.
Insérez la vis M3x40 dans le MINI-Z-bottom.
À l'aide de la clé Allen de 2,5 mm, insérez la vis à travers toute la pièce de manière à ce qu'une pointe de la vis soit visible de l'autre côté.
Connexion des axes Y et Z
Connexion des axes Y et Z
Connexion des axes Y et Z
Connexion des axes Y et Z
Déplacez le Y-carriage complètement vers la gauche.
Placez l'écrou M3nE droit approximativement au milieu de la longueur du profilé.
Alignez l'axe Y et l'axe Z de sorte que la vis M3x40 qui dépasse pointe exactement sur le trou de l'écrou M3nE dans le profilé. Joignez les deux pièces ensemble. Ne serrez PAS encore complètement la vis !
Joindre les axes Y et Z ensemble
Joindre les axes Y et Z ensemble
Joindre les axes Y et Z ensemble

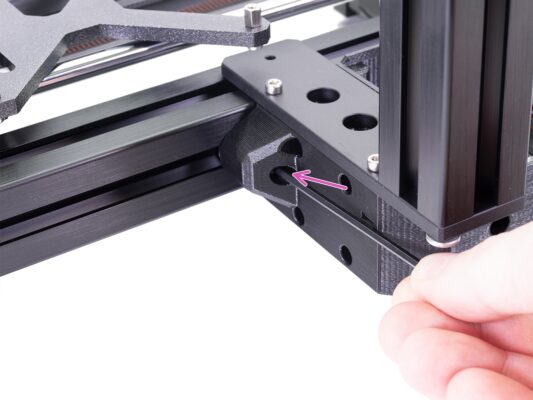

Prenez le deuxième écrou M3nE par la gauche et déplacez-le complètement vers la droite, utilisez la clé Allen et poussez-le doucement. Il y a une encoche à l'intérieur, qui l'alignera correctement pour la deuxième vis.
Utilisez la vis M3x20 et serrez-la à nouveau légèrement, mais assurez-vous d'avoir atteint l'écrou. Ne serrez PAS encore complètement la vis !
Joindre les axes Y et Z ensemble
Joindre les axes Y et Z ensemble
Joindre les axes Y et Z ensemble
Prenez l'écrou M3nE dans la rainure supérieure du profilé et faites-le glisser sous la plaque d'acier.
Assurez-vous que le trou dans l'écrou correspond au trou dans la plaque. Utilisez la clé Allen pour l'aligner.
Fixez les deux pièces ensemble à l'aide de la vis M3x12, serrez-la légèrement. Ne serrez PAS encore complètement la vis !
Alignement de l'assemblage de l'axe YZ
Alignement de l'assemblage de l'axe YZ
Alignement de l'assemblage de l'axe YZ
Dans cette étape, vous déplacerez tout l'axe Z, évitez de le pousser (frotter) contre le profilé aluminium, ou vous risqueriez de le rayer. Laissez un petit espace lors du déplacement des pièces.

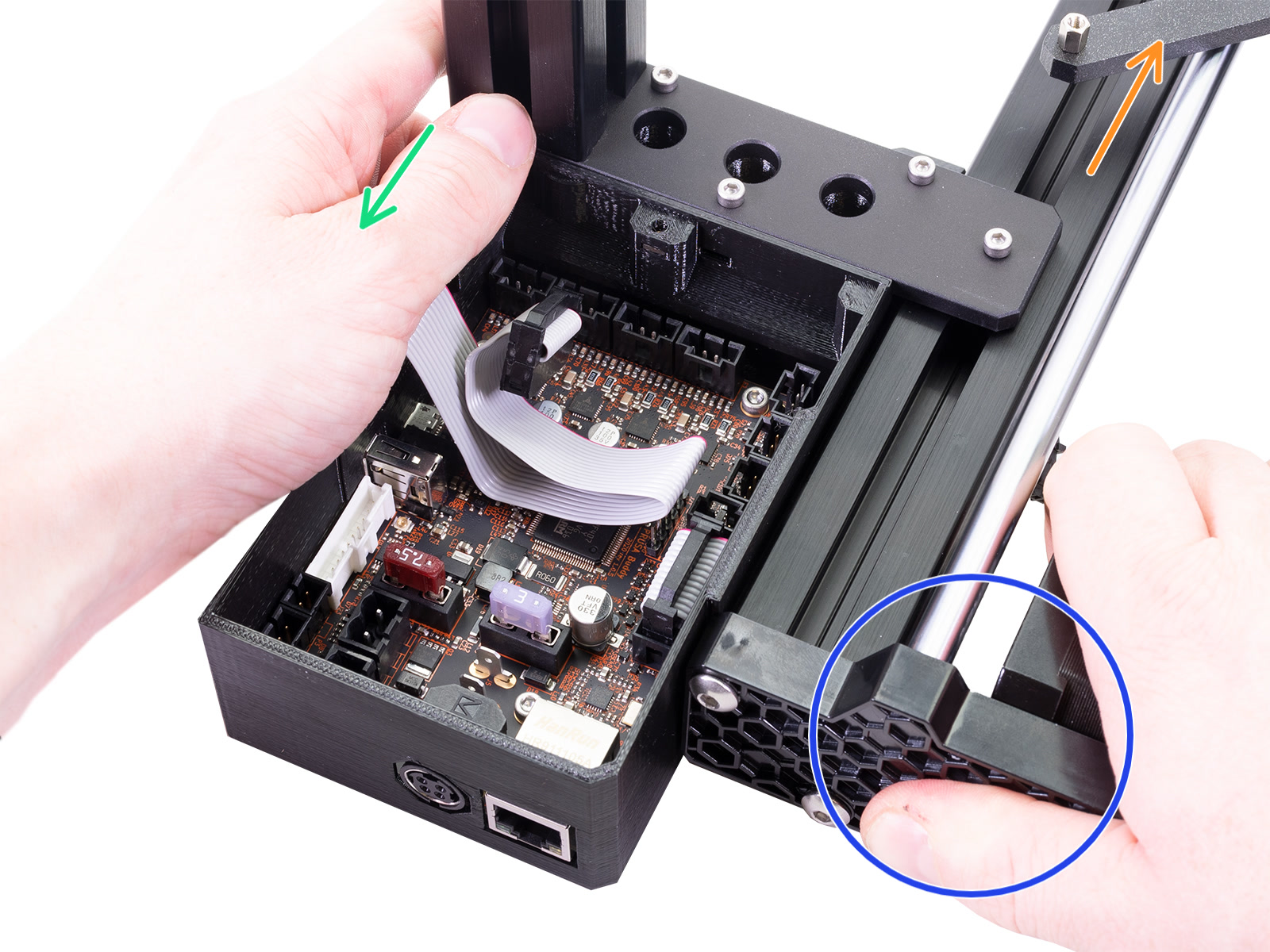

Faites pivoter l'arrière de l'imprimante vers vous et poussez le Y-carriage à fond vers "l'avant".
Tenez l'ensemble de l'axe Y.
Déplacez l'assemblage de l'axe Z vers l'arrière.
Il y a une encoche qui indique la bonne position mutuelle des deux pièces.
Fixation de l'assemblage de l'axe YZ
Fixation de l'assemblage de l'axe YZ

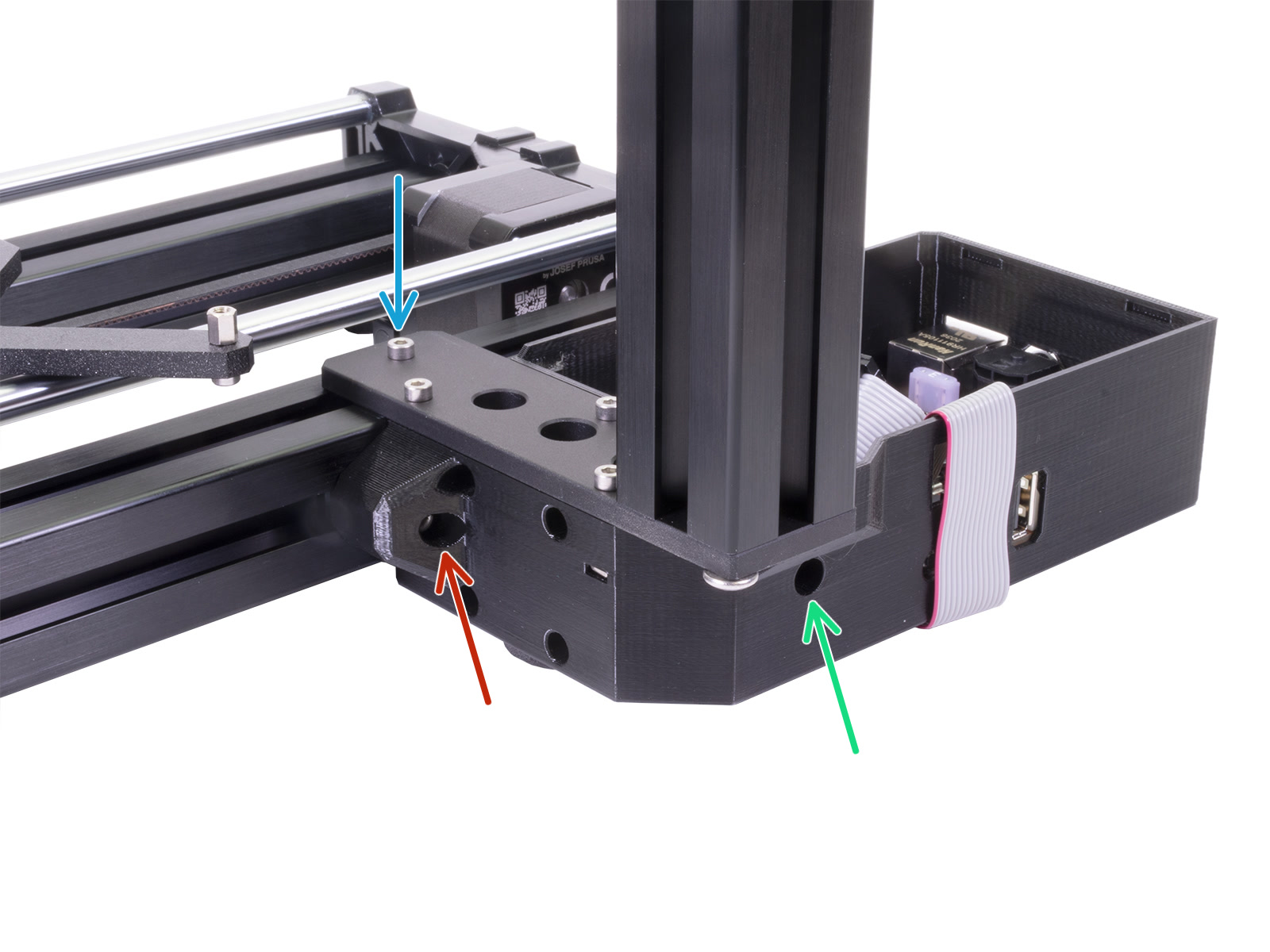

Une fois les pièces alignées, serrez toutes les vis dans cet ordre précis :
Tout d'abord, la vis M3x12 en haut.
Deuxièmement, la vis M3x40 sur le côté.
Troisièmement, la vis M3x20 sur le côté.
Guidage du câble du moteur de l'axe Y
Guidage du câble du moteur de l'axe Y
Guidage du câble du moteur de l'axe Y
Inclinez l'assemblage de l'axe YZ comme indiqué.
Retirez le câble du moteur de l'axe Y du profilé.
Guidez le câble du moteur de l'axe Y à travers le trou du MINI-Z-bottom Le passage du connecteur à travers le trou est serré, attention à ne pas endommager le connecteur.
N'étirez pas le câble. Laissez un petit mou.
Guidage des câbles du moteur de l'axe Y
Guidage des câbles du moteur de l'axe Y
Guidage des câbles du moteur de l'axe Y
Connectez le câble du moteur de l'axe Y à la troisième fente en partant de la gauche. Guidez le câble comme sur la deuxième image.
Ne tirez pas sur le câble !
Z-top : préparation des pièces
Z-top : préparation des pièces
Z-top : préparation des pièces
Z-top : préparation des pièces
Pour les étapes suivantes, merci de préparer :
MINI-Z-top (1x)
Écrou trapézoïdal (1x)
Moteur de l'axe Z (1x)
Écrou M3nS (2x)
Vis M3x12 (2x)
Assemblage du MINI-Z-top
Assemblage du MINI-Z-top
Insérez deux écrous M3nS tout au fond de la pièce MINI-Z-top. Assurez-vous que les écrous sont complètement insérés.
Assemblage du MINI-Z-top
Assemblage du MINI-Z-top
Assemblage du MINI-Z-top
Assemblage du MINI-Z-top
Placez le moteur de l'axe Z comme sur l'image. Notez le sens de câble indiqué.
Placez le MINI-Z-top sur l'axe Z avec la partie la plus longue à droite.
Fixez le MINI-Z-top avec deux vis M3x12.
Vissez l'écrou trapézoïdal aux 2/3 de la longueur du moteur de l'axe Z. Regardez la bonne orientation de l'écrou.
Vérifiez à nouveau l'orientation des pièces !
Tiges lisses de l'axe Z : préparation des pièces
Tiges lisses de l'axe Z : préparation des pièces
Tiges lisses de l'axe Z : préparation des pièces
Tiges lisses de l'axe Z : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Tige lisse de l'axe Z (2x)
Maintenant, utilisez deux tiges de plus grand diamètre (10 mm).
Vis M3x20 (4x)
Vis M5x16r (2x)
Roulement linéaire LM10LUU (2x) inclus dans le paquet des Tiges
Les roulements LM10LUU n'ont pas besoin de lubrification.
Montage des tiges lisses de l'axe Z
Montage des tiges lisses de l'axe Z
Montage des tiges lisses de l'axe Z
Montage des tiges lisses de l'axe Z

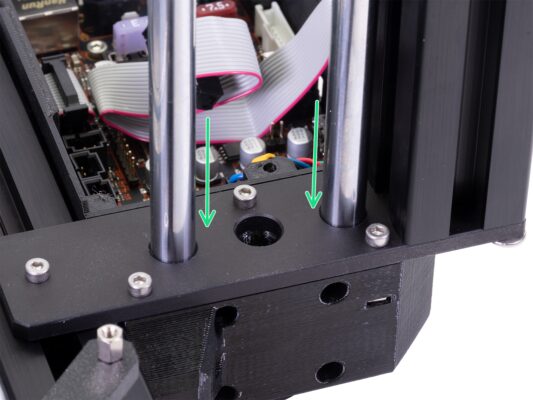

Poussez les deux tiges lisses de l'axe Z à fond dans le MINI-Z-bottom.
Si vous avez des difficultés à insérer les tiges lisses, vous pouvez légèrement desserrer les vis de la Z plate bottom et les resserrer après l'insertion. N'oubliez pas de les resserrer après l'insertion.
Regardez le MINI-Z-bottom par le bas et assurez-vous que les deux tiges lisses sont complètement insérées tout en bas et touchent le fond.
Certaines premières unités peuvent avoir une version plus étroite des trous d'inspection. Dans ce cas, il est recommandé d'éclairer les trous avec un lampe de poche pour une meilleure visibilité des tiges lisses.
Fixez les tiges lisses avec quatre vis M3x20.
