3. Mise à niveau vers la SL1S SPEED

3. Mise à niveau vers la SL1S SPEED
Pertinent pour:
Dernière mise à jour 2 years ago
3. Mise à niveau vers la SL1S SPEED
 Difficulté
Difficile
 Étapes
66
 Langues disponibles
ENCSPLDEESIT

Étape 2 Carte Boost : préparation des pièces

Carte Boost : préparation des pièces
Carte Boost : préparation des pièces
Carte Boost : préparation des pièces
Carte Boost : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Carte Boost (1x)
Pad thermique (1x)
Support de la carte Boost (1x)
Vis M3x5 (4x)
Tampon de nettoyage (1x)

Étape 3 Protection de l'électronique

Protection de l'électronique
Protection de l'électronique
Manipulez l'électronique avec un soin extrême. Évitez de toucher les puces et les condensateurs de la carte, saisissez toujours les cartes par les bords. Gardez-la dans le sac ESD pour le moment.

Étape 4 Fixation du pad thermique

Fixation du pad thermique
Fixation du pad thermique
Fixation du pad thermique
Fixation du pad thermique
Avant de continuer, veuillez nettoyer la partie courbée du support avec le tampon de nettoyage.
Gardez le tampon de nettoyage dans le sac, vous en aurez besoin plus tard.
Prenez le pad thermique et retirez soigneusement le film protecteur transparent du côté blanc.
Fixez le pad sur le support de la carte Boost avec le côté exposé. Appuyez sur toute la surface du pad pour assurer une bonne application.
Replier l'excédent sur le bord de la feuille pliée.
Retirez délicatement le deuxième film protecteur (bleu). Le pad est maintenant plutôt collant, évitez de le toucher.
Il y a un patin supplémentaire dans le sachet de pièces de rechange ;)

Étape 5 Assemblage de la carte Boost

Assemblage de la carte Boost
Assemblage de la carte Boost
Assemblage de la carte Boost
Assemblage de la carte Boost
Tenez la carte Boost par les bords et faites-la glisser légèrement inclinée sur le support de la carte Boost afin que le connecteur de l'alimentation passe par l'ouverture de la tôle.
Ne placez pas encore la carte Boost sur le support de la carte Boost ! Elle colle au pad thermique et vous ne pourrez plus déplacer la carte facilement.

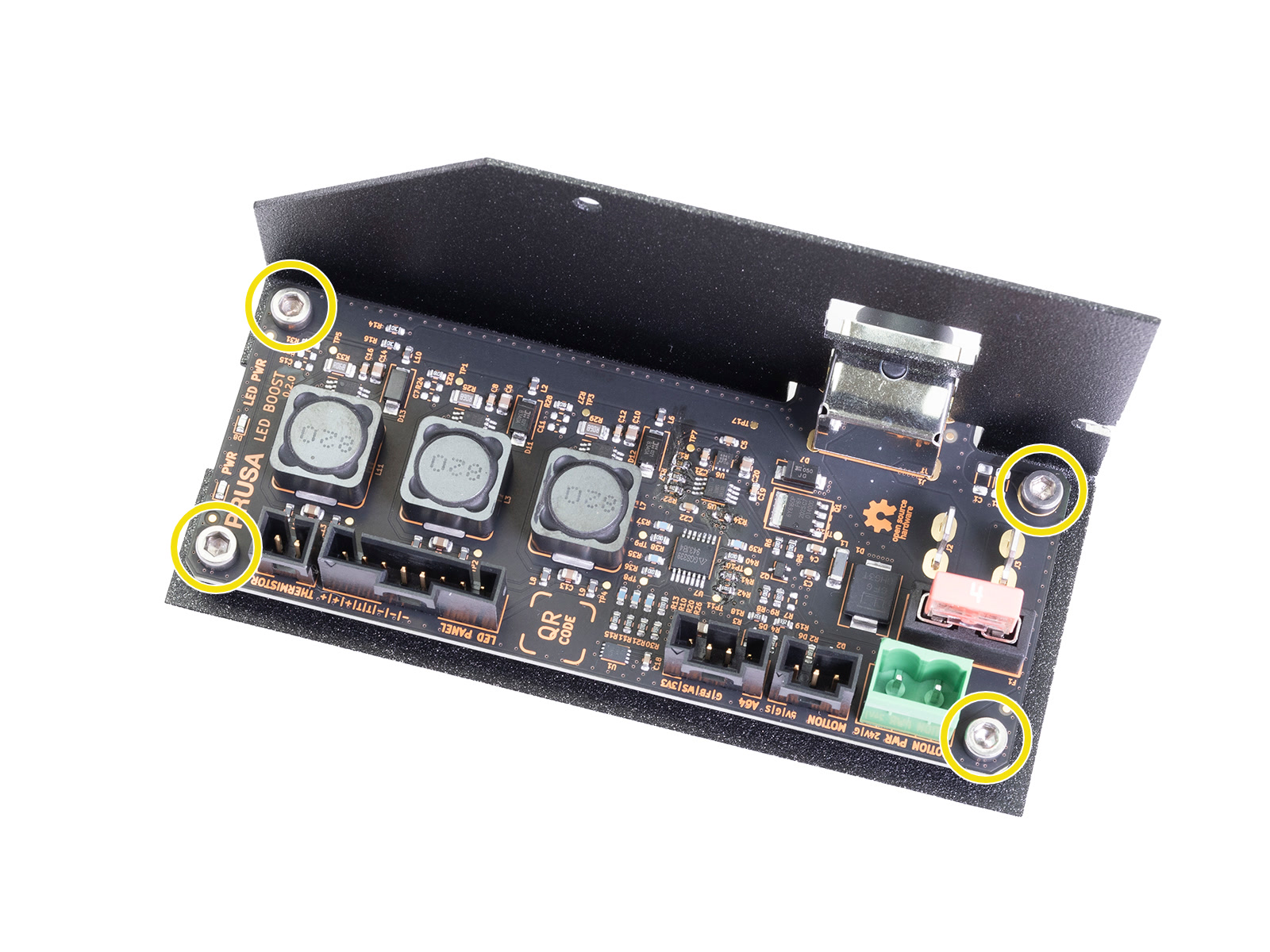

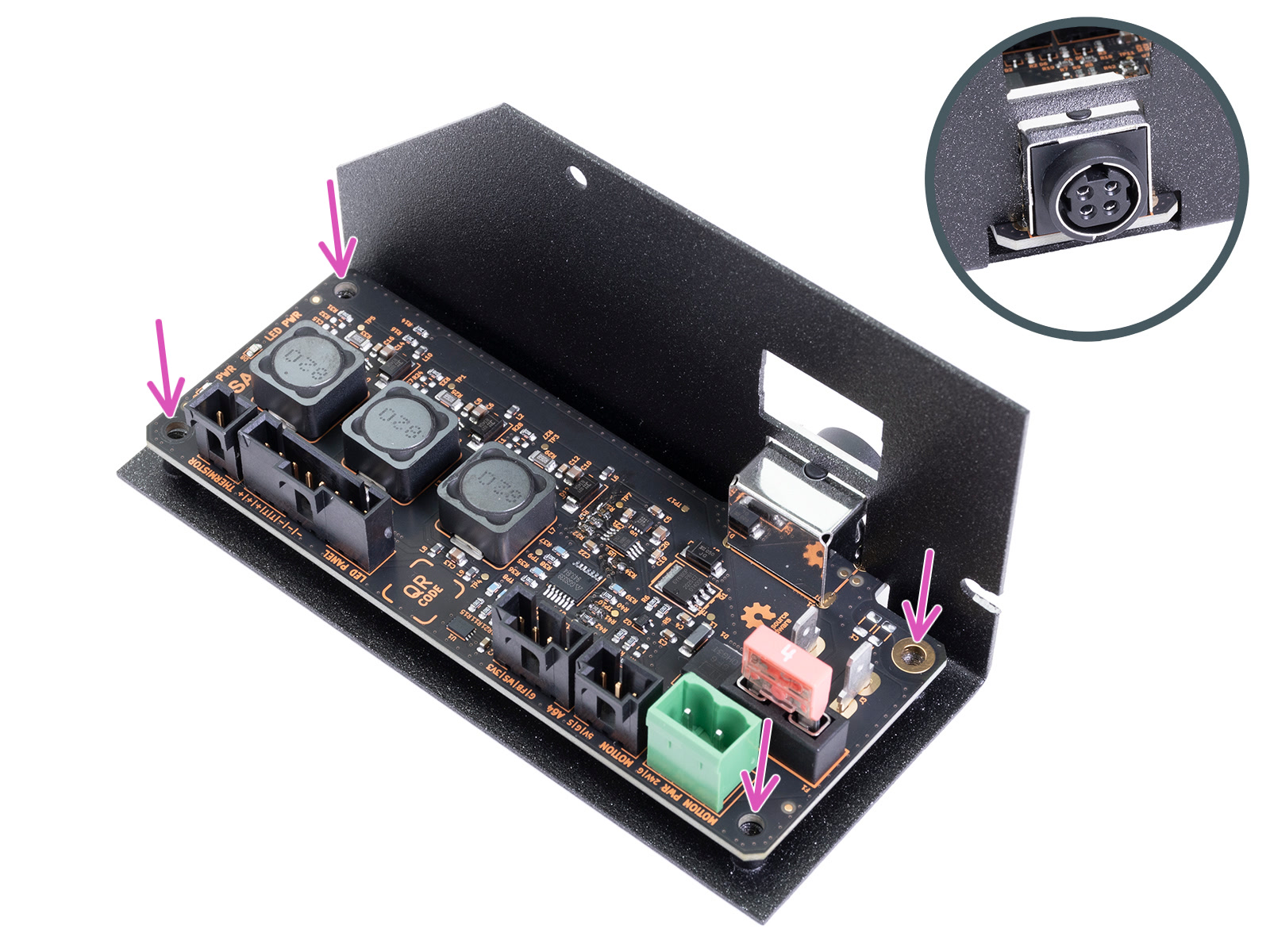

Alignez les quatre trous de vis de la carte Boost contre les colonnes du support de la carte Boost et posez la carte Boost sur le support. Vérifiez de l'autre côté que le connecteur de l'alimentation s'insère correctement dans l'ouverture.
Fixez la carte Boost au support avec quatre vis M3x5. Ne serrez pas trop les vis ! Vous pourriez casser la carte électronique.

Étape 7 Montage du cache d'entrée

Montage du cache d'entrée
Montage du cache d'entrée
Montage du cache d'entrée
Montage du cache d'entrée

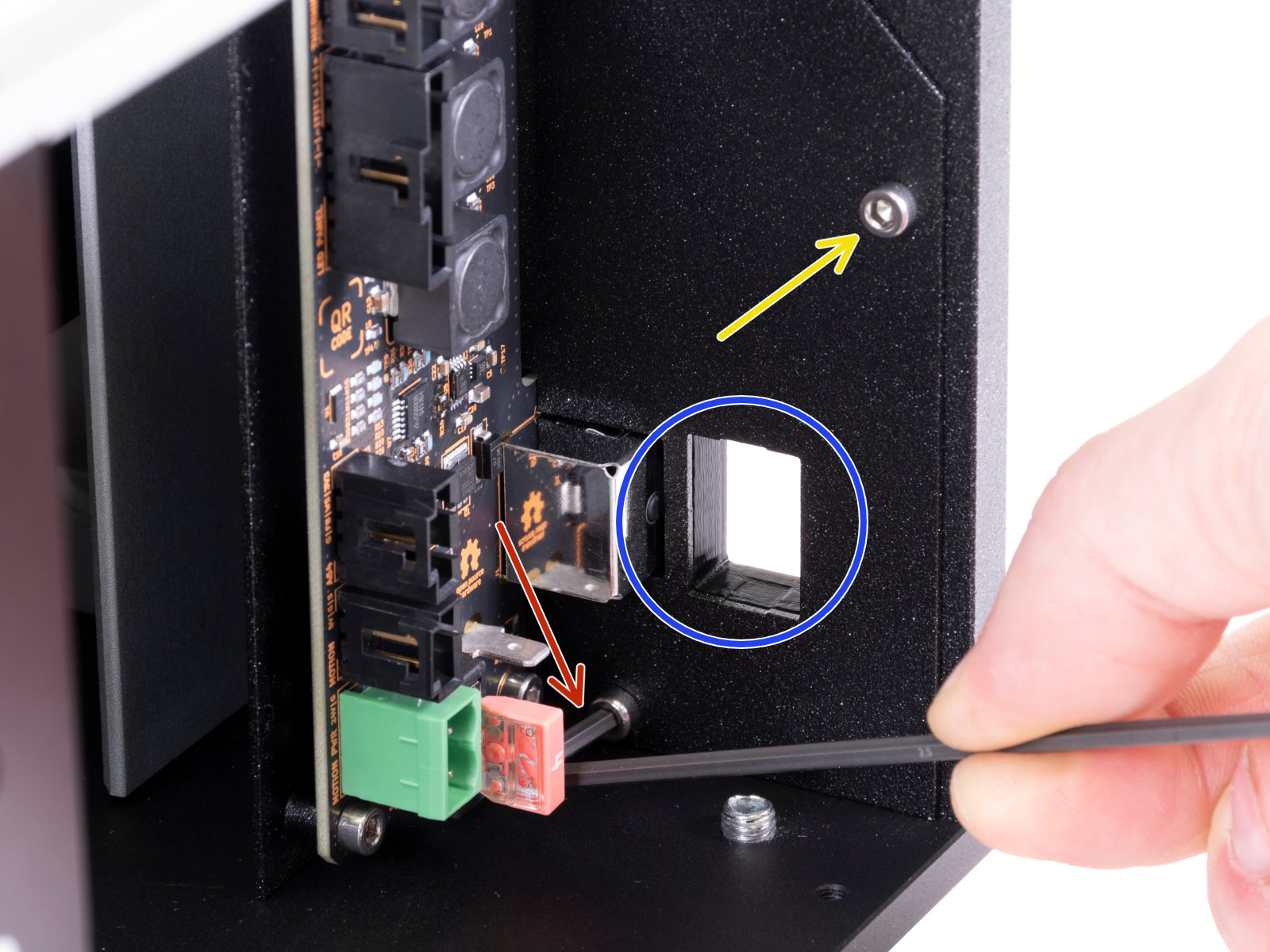

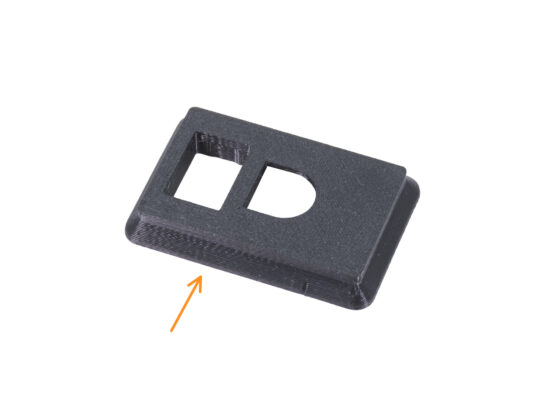

Insérez le cache d'entrée dans l'ouverture de la plaque arrière depuis le côté intérieur. Regardez la bonne orientation de la pièce. Le trou circulaire doit être à gauche.
Vérifiez de l'autre côté que la surface avec la pièce en plastique et la plaque arrière sont alignées. Si ce n'est pas le cas, appuyez légèrement et uniformément sur la pièce en plastique du côté intérieur de l'imprimante.
Insérez la vis M3x5 dans la plaque arrière. Ne serrez pas complètement la vis, laissez un espace de 3 mm entre la tête de vis et la surface. Nous serrerons la vis plus tard.

Étape 8 Montage de la carte Boost

Montage de la carte Boost
Montage de la carte Boost
Montage de la carte Boost
Insérez l'ensemble de la carte Boost dans l'imprimante et placez-le sur la plaque arrière. Placez l'ensemble avec la découpe sur la vis M3x5 préparée.
Desserrez légèrement la vis M3x5 s'il y a un espace insuffisant entre la tête de vis et la plaque arrière pour faire glisser le support.
Alignez le trou rectangulaire de la tôle avec le trou de la pièce en plastique (cache d'entrée).
Utilisez le petit côté de la clé Allen de 2,5 mm et serrez la vis M3x5.
Insérez et serrez la deuxième vis M3x5 dans le trou supérieur de la tôle.

Étape 9 Branchement du câble d'alimentation

Branchement du câble d'alimentation
Branchement du câble d'alimentation
Branchement du câble d'alimentation

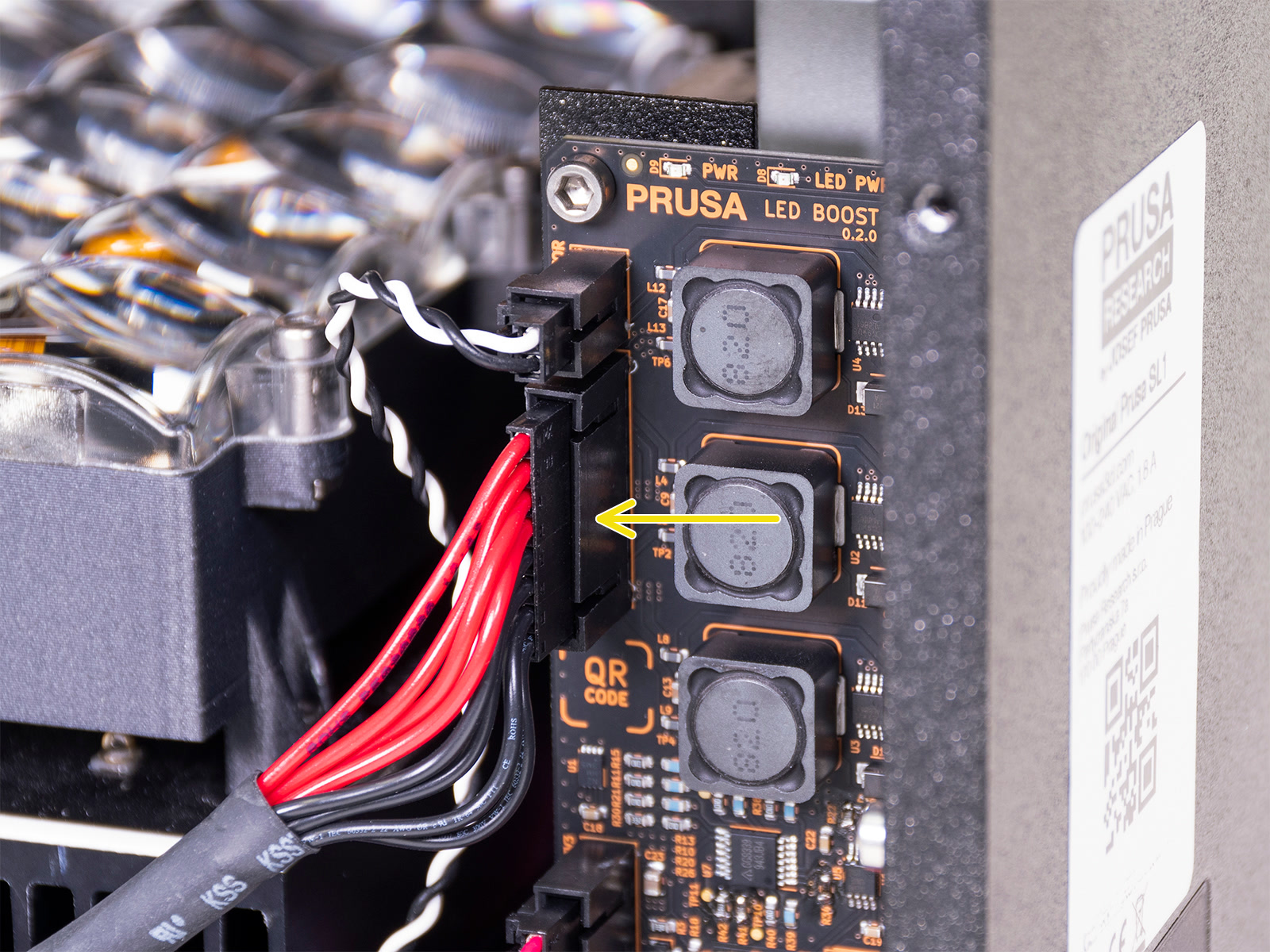

Connectez le câble d'alimentation dans la fente au bas de la carte Boost.
Connectez le câble de la thermistance dans la fente supérieure dans le coin supérieur gauche de la carte Boost.
Il existe deux variantes de couleur du câble de la thermistance. Votre imprimante peut être équipée d'un câble noir et blanc ou noir et rouge. Cependant, leur fonction est la même.

Étape 11 Assemblage du bouton d'alimentation

Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation
Prenez l'ensemble du bouton d'alimentation et poussez les câbles à travers l'ouverture du cache d'entrée.
Prenez l'ensemble du bouton d'alimentation et poussez les câbles à travers l'ouverture du cache d'entrée.

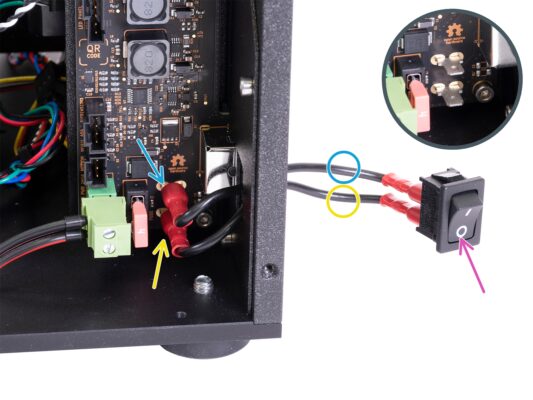

Assurez-vous que le symbole OFF "o" est sélectionné et fait face vers le bas.
Faites glisser le connecteur du câble inférieur sur la broche inférieure.
Faites glisser le connecteur du câble supérieur sur la broche supérieure.
Assurez-vous que les connecteurs sont complètement connectés. L'écart entre les connecteurs et la carte Boost doit être d'environ 1-2 mm.
Assurez-vous que les connecteurs ne sont pas desserrés et ne bougent pas. Cela peut causer des dommages définitifs à l'électronique.

Étape 12 Assemblage du bouton d'alimentation

Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation
Assemblage du bouton d'alimentation

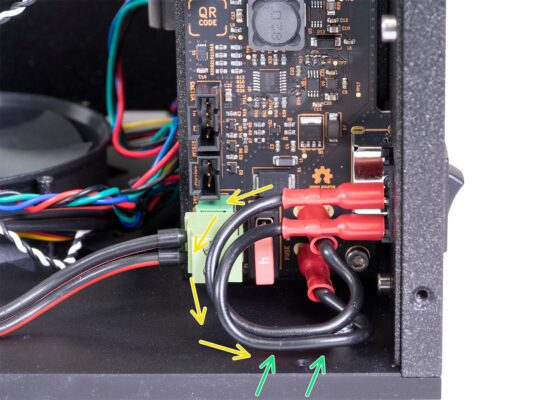

Poussez toute la longueur des câbles de l'interrupteur de l'alimentation dans l'imprimante. Pliez légèrement les câbles et faites une boucle avec eux.
Poussez l'interrupteur d'alimentation uniformément avec vos pouces vers le cache d 'entrée.
Positionnez la boucle selon l'image.
Poussez doucement les câbles dans l'imprimante afin qu'ils ne dépassent pas de l'imprimante.

Étape 14 Branchement des câbles de la carte boost

Branchement des câbles de la carte boost
Branchement des câbles de la carte boost
Branchement des câbles de la carte boost
Branchement des câbles de la carte boost

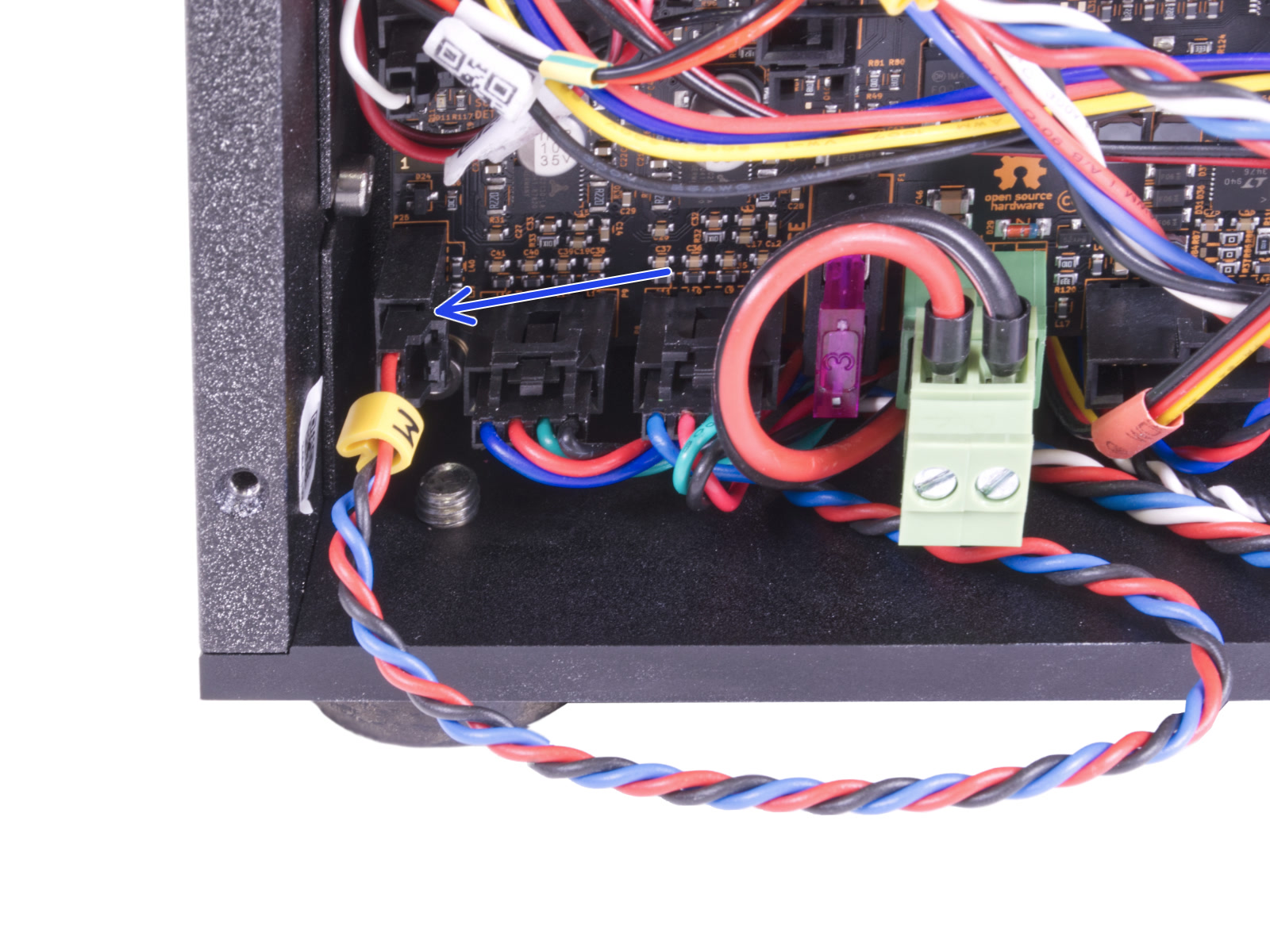

Connectez le câble de mouvement Boost (étiqueté "M") dans l'emplacement inférieur de la carte Boost. Connectez le côté non marqué du câble (sans l'étiquette jaune) à la carte Booster.
Connectez le câble Boost A64 (étiqueté "A") dans l'emplacement supérieur de la carte Boost. Connectez le côté non marqué du câble (sans l'étiquette jaune) à la carte Boost.

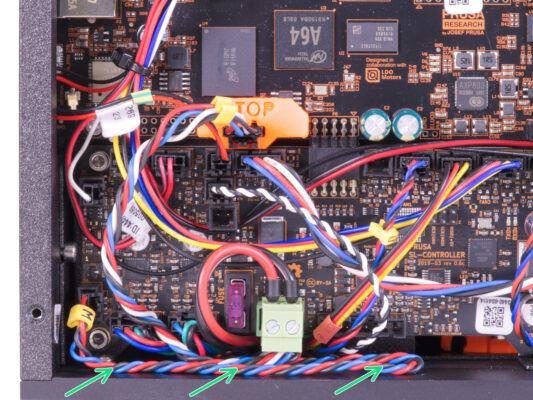

Guidez les deux câbles derrière le faisceau de câbles à travers l'espace sous le support de l'électronique hors de l'imprimante.

Étape 16 Installation du câble du capteur de résine

Installation du câble du capteur de résine
Installation du câble du capteur de résine
Installation du câble du capteur de résine
Installation du câble du capteur de résine
Insérez la vis M4x6r dans le connecteur du câble du capteur de résine.
Fixez la rondelle de blocage crantée M4w sur la vis.

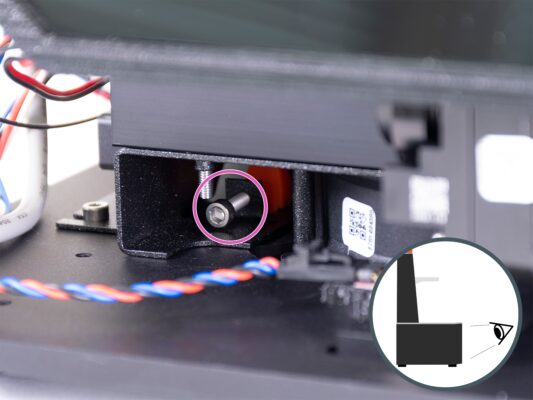

Regardez légèrement en bas du cadre du système d'inclinaison. Il y a deux trous de vis M4 sur le côté gauche du cadre. Gardez un œil sur le trou de vis gauche.
Fixez le capteur de résine avec la vis et la rondelle au trou de vis M4 gauche. Le câble doit passer vers l'arrière de l'imprimante.
Fixez-le en serrant la vis M4x6r. Serrez la vis fermement, mais doucement.

Étape 17 Connexion du câble du capteur de résine

Connexion du câble du capteur de résine
Connexion du câble du capteur de résine
Connexion du câble du capteur de résine
Connectez le câble du capteur de résine sur le connecteur sur le côté gauche de la carte électronique.
Ne tirez pas sur le câble ! Guidez le câble avec du mou.

Étape 18 Connexion du câble A64 boost

Connexion du câble A64 boost
Connexion du câble A64 boost
Connexion du câble A64 boost
Connexion du câble A64 boost

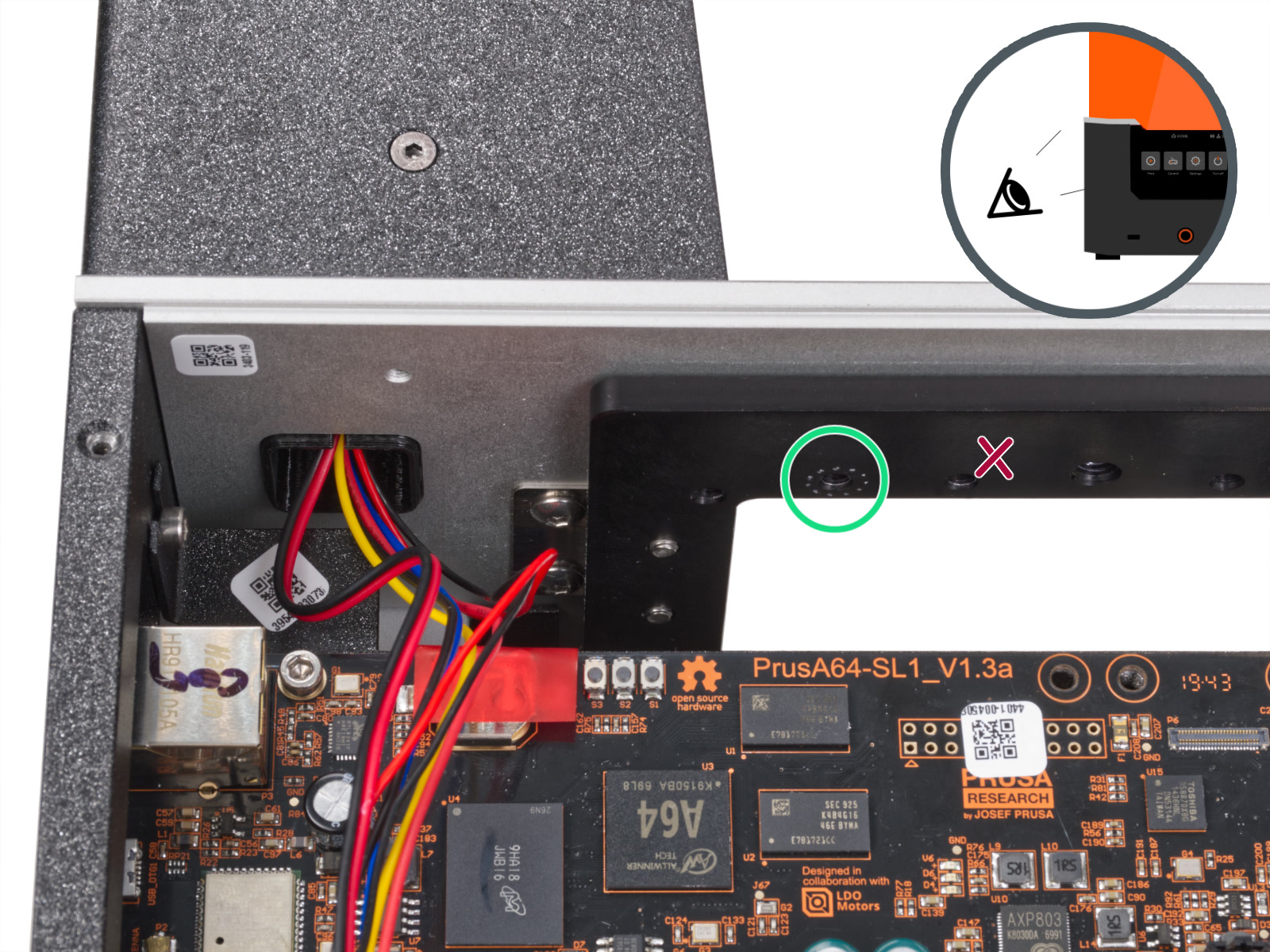

Localisez l'emplacement de 20 broches sur la carte électronique A64.
Prenez le réducteur imprimé de connecteur de l'A64 et faites-le glisser sur le connecteur 20 broches.
Voir le détail. Il y a deux trous de chaque côté de la pièce. Alignez les deux paires avec la dernière paire de broches.
Assurez-vous que le signe TOP (HAUT) est en position haute.
Faites glisser la pièce en plastique jusqu'au bout sur les broches.

Étape 21 Déconnexion du câble de la thermistance

Déconnexion du câble de la thermistance
Déconnexion du câble de la thermistance
Déconnexion du câble de la thermistance
Débranchez le câble de la thermistance (fils noir et blanc) de la carte électronique.
Il y a un loquet de verrouillage de sécurité sur la face inférieure du connecteur. Ne tirez pas sur le câble avant d'avoir appuyé sur le loquet de verrouillage.
Il existe deux variantes de couleur du câble de la thermistance. Votre imprimante peut être équipée d'un câble noir et blanc ou noir et rouge. Cependant, leur fonction est la même.

Étape 22 Reconnexion du câble de la thermistance

Reconnexion du câble de la thermistance
Reconnexion du câble de la thermistance
Reconnexion du câble de la thermistance
Reconnexion du câble de la thermistance

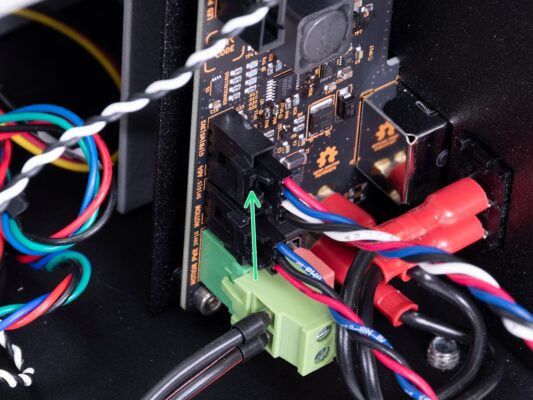

Connectez le câble de la thermistance à l'emplacement vide du milieu sur le côté gauche du contrôleur de mouvement.
L'emplacement inférieur doit être vide !

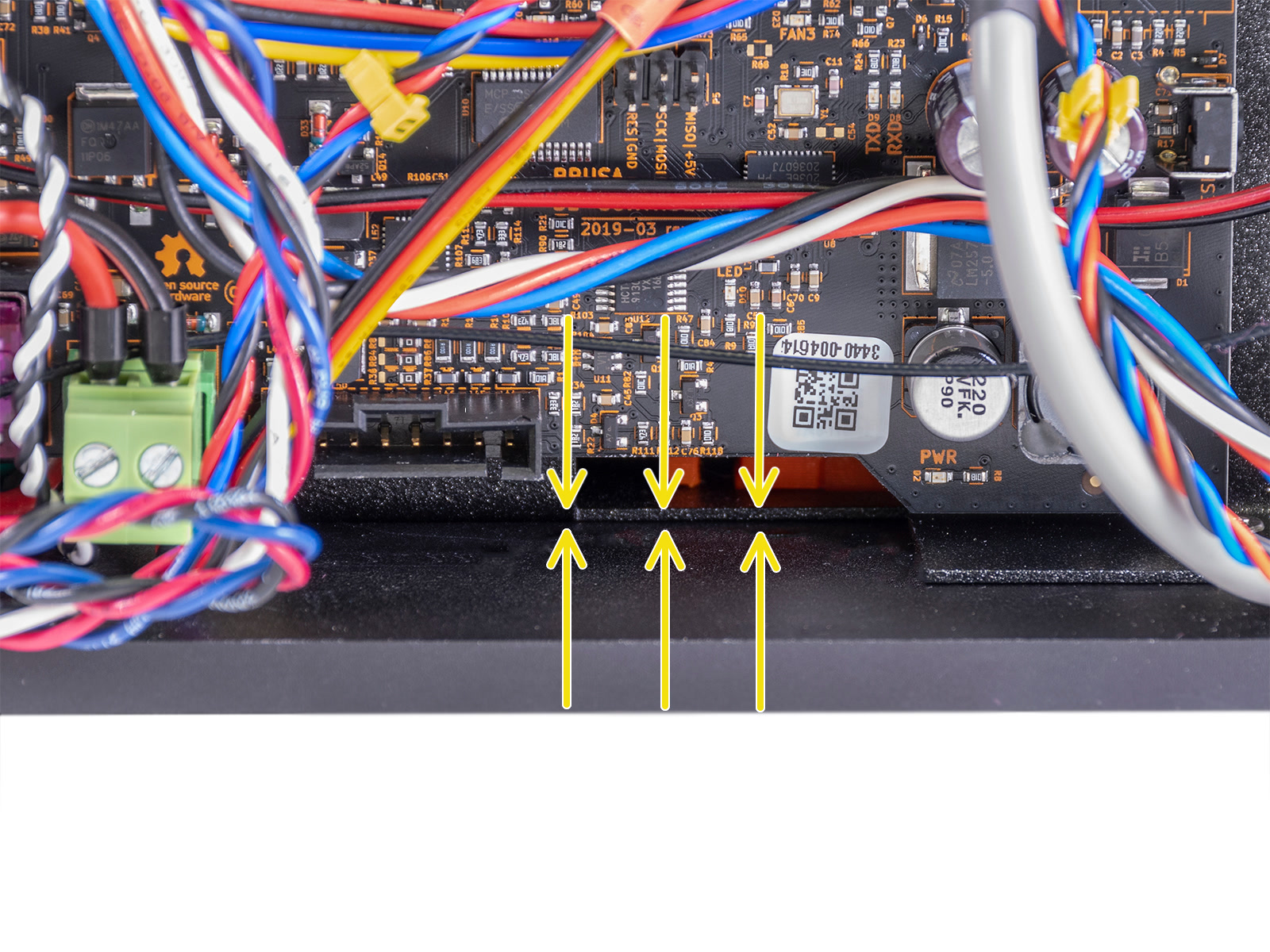

Poussez les deux câbles de la carte Boost sous la carte électronique et assurez-vous qu'ils ne dépassent pas de l'imprimante.

Étape 23 Montage de l'ensemble des LED UV : préparation des pièces

Montage de l'ensemble des LED UV : préparation des pièces
Montage de l'ensemble des LED UV : préparation des pièces
Montage de l'ensemble des LED UV : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Ensemble de LED UV
Retirez la mousse protectrice du bas de l'ensemble des LED UV et le film protecteur transparent des lentilles.Retirez la mousse protectrice du bas de l'ensemble des LED UV et le film protecteur transparent des lentilles.
Évitez de toucher les lentilles à mains nues pour éviter les empreintes digitales ou tout type de graisse. La graisse ou d'autres impuretés peuvent causer des problèmes lors de l'impression.
Vis M4x8 (1x)
Vis M4x5 (1x) que vous avez retirée dans le chapitre précédent
Vis M3x18 (1x)
La liste se poursuit à l'étape suivante ...La liste se poursuit à l'étape suivante ...

Étape 25 Montage de l'ensemble des LED UV

Montage de l'ensemble des LED UV
Montage de l'ensemble des LED UV
Montage de l'ensemble des LED UV
Montage de l'ensemble des LED UV
Insérez la vis M4x8 dans le verrou du support du dissipateur thermique.
Regardez d'en haut à travers le trou de l'écran d'impression. Placez le verrou du support du dissipateur thermique sur le côté gauche à côté du ventilateur des LED UV. Assurez-vous de la bonne orientation de la pièce. La section la plus étroite de la pièce doit être tournée vers l'arrière de l'imprimante. Serrez la vis M4x8.
Assurez-vous de placer correctement le verrou du support du dissipateur thermique et de maintenir son orientation tout en serrant la vis. Il doit être exactement parallèle au support de l'électronique (tôle métallique) à gauche. Ceci est CRUCIAL !
Fixez la vis M4x5 sur le côté droit à côté du ventilateur des LED UV. Deux tours suffisent pour l'instant. Ne serrez pas la vis à fond !

Étape 26 Préparation de la zone de l'ensemble des LED UV

Préparation de la zone de l'ensemble des LED UV
Préparation de la zone de l'ensemble des LED UV
Préparation de la zone de l'ensemble des LED UV

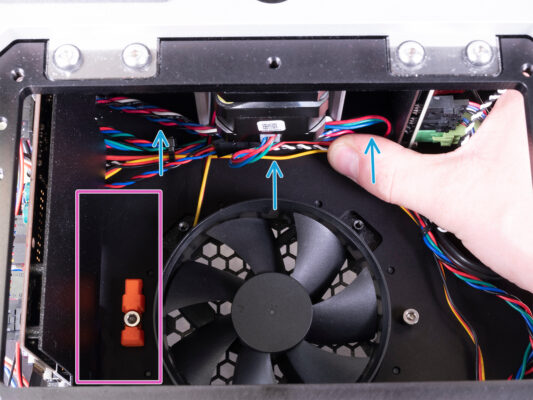

Déplacez le faisceau de câbles vers l'arrière autant que possible tout en étant doux avec lui. Ne poussez pas fort ! L'ensemble du faisceau doit aller dans la position la plus éloignée possible.
Assurez-vous qu'il n'y a pas de câbles dans cette zone.
Dans certaines unités, un câble de capteur optique peut passer par là. Si le câble passe par cet emplacement dans votre imprimante, suivez l'étape suivante.
Si la zone de votre imprimante est vide et qu'il n'y a pas de câble, veuillez passer à l'Insertion de l'ensemble des LED UV.

Étape 27 Déconnexion du câble du capteur optique

Déconnexion du câble du capteur optique
Déconnexion du câble du capteur optique
Déconnexion du câble du capteur optique
Déconnexion du câble du capteur optique

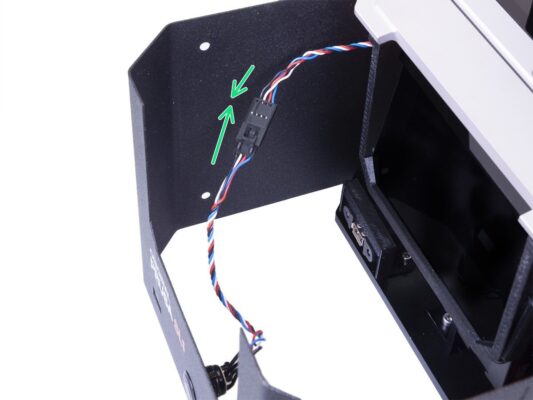

Débranchez le câble du capteur optique de la carte électronique.
Poussez l'ensemble du câble à travers l'espace sous le support de l'électronique jusqu'à l'intérieur de l'imprimante.

Étape 29 Insertion de l'ensemble des LED UV

Insertion de l'ensemble des LED UV
Insertion de l'ensemble des LED UV
Insertion de l'ensemble des LED UV
Insérez la vis M3x18 dans le support du dissipateur thermique, comme sur l'image. Commencez à faire prendre le filetage pour qu'elle ne dépasse pas de l'autre côté - elle doit affleurer ou s'encastrer avec l'arrière. Voir la deuxième image.

Étape 30 Insertion de l'ensemble des LED UV

Insertion de l'ensemble des LED UV
Insertion de l'ensemble des LED UV
Insertion de l'ensemble des LED UV
Utilisez des gants en nitrile pour les étapes suivantes. Il protégera l'ensemble des LED UV de la graisse.

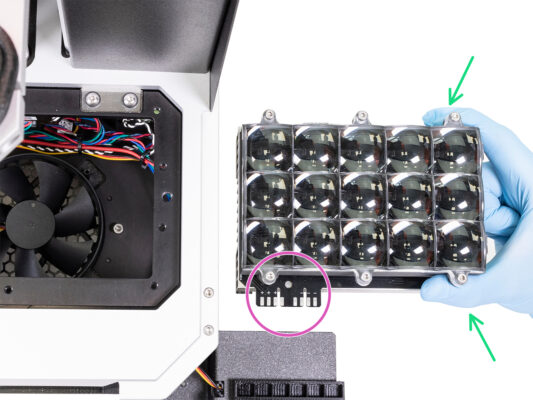

Saisissez l'ensemble des LED UV par le dissipateur thermique. Évitez de toucher la carte des LED UV (carte LED noire entre le dissipateur thermique et les lentilles).
Assurez-vous que le connecteur plat est face à vous.
Insérez soigneusement l'ensemble des LED UV dans l'imprimante par le côté droit. Arrêtez-vous devant le support de l'électronique.
Assurez-vous que les câbles ne sont pas pincés !

Étape 31 Montage de l'ensemble des LED UV

Montage de l'ensemble des LED UV
Montage de l'ensemble des LED UV
Montage de l'ensemble des LED UV
Placez l'ensemble des LED UV de manière à ce qu'il touche la plaque inférieure par sa face arrière. Gardez-le légèrement incliné et appuyez vers l'arrière jusqu'à ce que vous aligniez le "trou de serrure" sur le support du dissipateur thermique (tôle métallique) avec la tête de la vis M4x5 sur la plaque inférieure.
Assurez-vous que les câbles ne sont pas pincés !
Poussez vers le bas jusqu'à ce que la tête de vis passe par le "trou de serrure" dans le support du dissipateur thermique.

Étape 32 Alignement de l'ensemble des LED UV

Alignement de l'ensemble des LED UV
Alignement de l'ensemble des LED UV
Alignement de l'ensemble des LED UV
Alignement de l'ensemble des LED UV
Regardez du côté de l'électronique et assurez-vous qu'il n'y a pas d'espace entre la base et le support du dissipateur thermique (tôle). Il doit reposer contre le fond.
Faites glisser l'ensemble des LED vers l'avant de l'imprimante. Assurez-vous qu'il se déplace uniformément des deux côtés. Utilisez une force raisonnable.
La vis sur le côté droit doit glisser facilement dans la rainure ovale.

Étape 33 Fixation de l'ensemble des LED UV

Fixation de l'ensemble des LED UV
Fixation de l'ensemble des LED UV
Fixation de l'ensemble des LED UV
Fixation de l'ensemble des LED UV

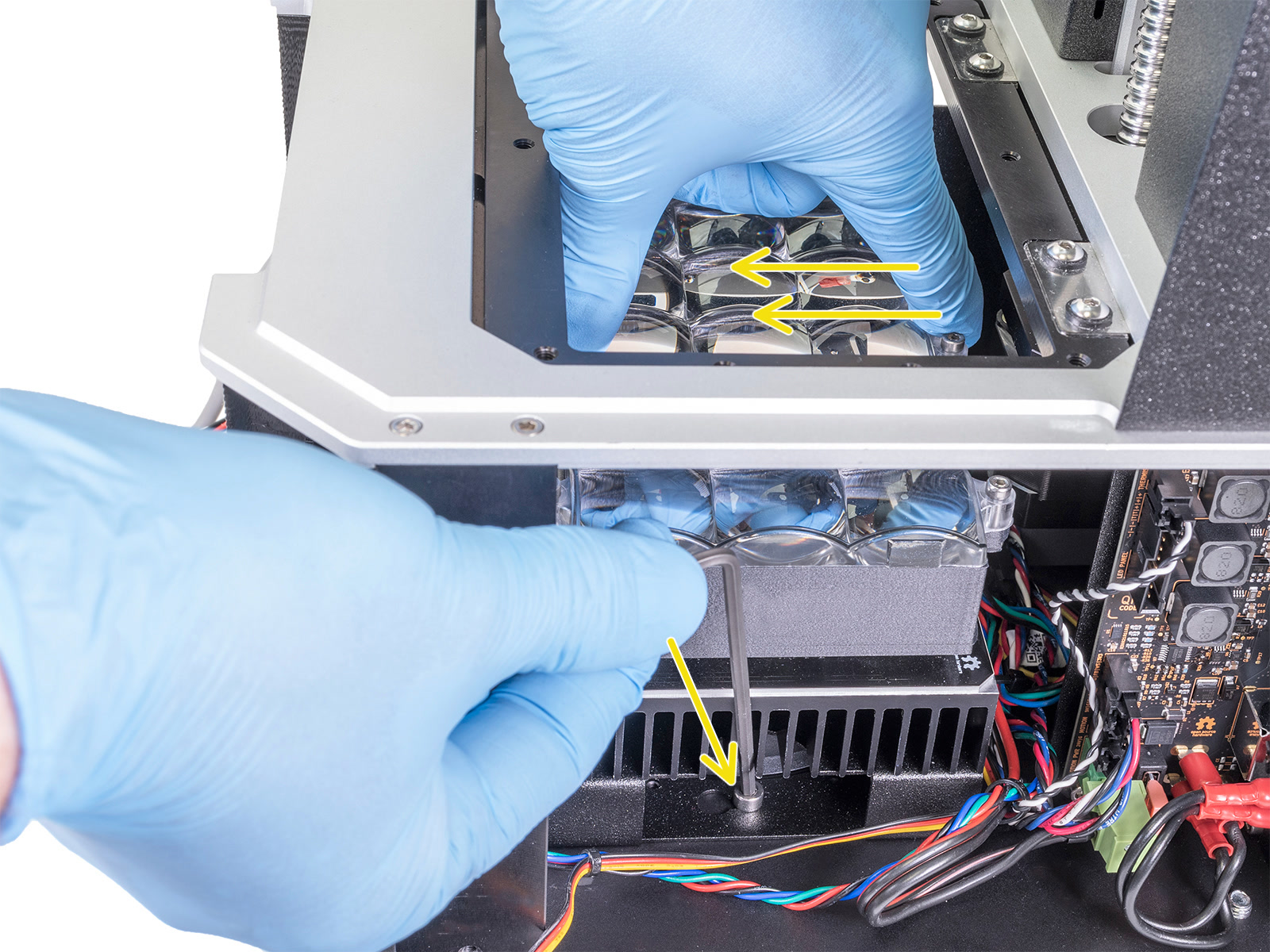

Serrez la vis M4x5 tout en maintenant une légère force vers l'avant sur l'ensemble des LED UV avec votre autre main en même temps.
Depuis le coin inférieur gauche avant de votre imprimante, serrez la vis de verrouillage M3x18. Assurez-vous que l'ensemble des LED UV est parfaitement aligné avec la plaque inférieure de l'imprimante. Vous pouvez l'aider un peu en le poussant vers le bas. Évitez de toucher les lentilles.

Étape 34 Vérification de la bielle

Vérification de la bielle
Vérification de la bielle
Vérification de la bielle
Vérification de la bielle
Regardez de la gauche sous l'écran tactile à l'intérieur de l'imprimante.
Déplacez la bielle manuellement de haut en bas plusieurs fois et vérifiez si la bielle ne touche pas le dissipateur thermique. Déplacez ensuite la bielle en position haute. La position de l'arbre doit être comme indiqué.
Regardez de plus près la bielle et vérifiez le bon alignement de l'ensemble de LED UV :
Bon alignement : La bielle ne heurte pas l'ensemble de l'ensemble des LED UV. Il y a un espace entre les deux pièces. Veuillez passer à la Connexion de l'ensemble des LED UV : préparation des pièces.
Mauvais alignement : La bielle heurte l'ensemble des LED UV. Il n'y a pas d'espace entre les deux pièces. Desserrez la vis de blocage et l'ensemble des LED UV. Accédez à Fixation de l'ensemble des LED UV et répétez à nouveau toute la procédure. Gardez à l'esprit que vous devez déplacer l'ensemble de quelques millimètres vers l'arrière de l'imprimante pour créer un espace entre la bielle et le dissipateur thermique et les empêcher de se heurter.

Étape 35 Connexion de l'ensemble des LED UV : préparation des pièces

Connexion de l'ensemble des LED UV : préparation des pièces
Connexion de l'ensemble des LED UV : préparation des pièces
Connexion de l'ensemble des LED UV : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Câble des LED UV (1x) que vous avez déjà du chapitre précédent
Remarque : L'apparence du câble des LED UV peut différer. Cela dépend de la version de l'imprimante. Cependant, ses deux connecteurs sont les mêmes dans toutes les versions.
Regardez de plus près l'intérieur de l'imprimante derrière l'écran tactile. Il y a un connecteur plat sur l'ensemble des LED UV. Vous en aurez besoin à l'étape suivante.

Étape 36 Connexion de l'ensemble des LED UV

Connexion de l'ensemble des LED UV
Connexion de l'ensemble des LED UV
Connexion de l'ensemble des LED UV

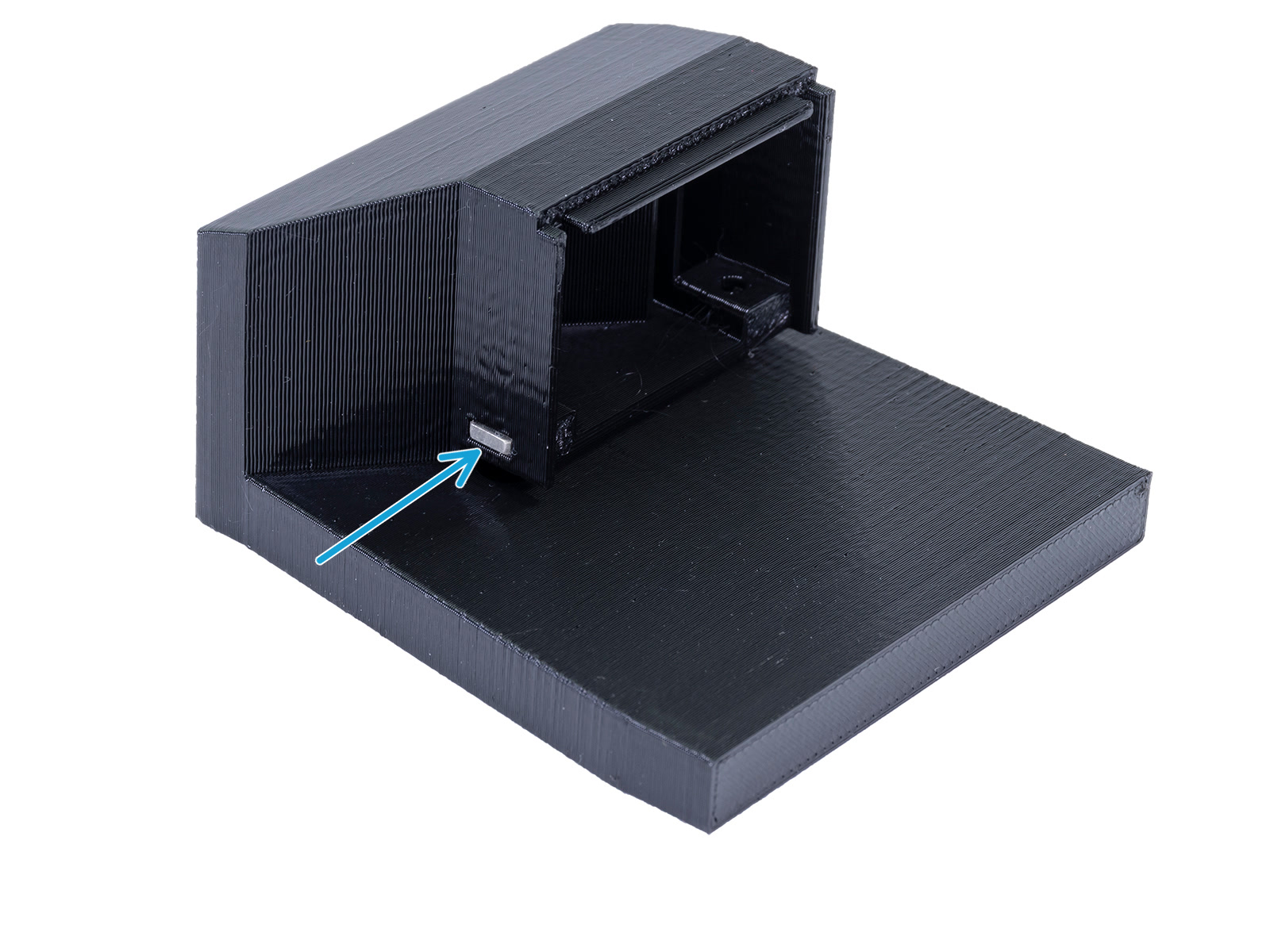

Connectez la grosse fiche blanche et l'ensemble des LED UV ensemble. La fiche blanche se glisse sur le connecteur plat de la carte des LED UV. Assurez-vous que le verrou de la fiche blanche est sur le dessus.
Faites glisser la fiche blanche jusqu'à ce que vous sentiez un déclic. Essayez de tirer légèrement sur la fiche blanche pour vous assurer qu'elle tient bien en place.
Vérifiez que le verrou sur le dessus s'adapte correctement au trou. C'est le clic que vous avez ressenti.

Étape 37 Guidage du câble des LED UV

Guidage du câble des LED UV
Guidage du câble des LED UV
Guidage du câble des LED UV
Guidez le câble des LED UV selon l'image. Le câble doit passer sous l'écran tactile et derrière la barre de support.
Connectez le câble des LED UV au dernier emplacement vide de la carte Boost.

Étape 39 Assemblage du ventilateur radial

Assemblage du ventilateur radial
Assemblage du ventilateur radial
Assemblage du ventilateur radial
Assemblage du ventilateur radial
Placez le ventilateur radial comme sur l'image et insérez un écrou M3nS du côté droit.
Utilisez la clé Allen de 2,0 mm pour enfoncer complètement l'écrou.
Utilisez la clé Allen de 2,0 mm et poussez-la à travers le trou depuis le côté inférieur pour aligner l'écrou à l'intérieur de la pièce en plastique.

Étape 41 Assemblage du ventilateur radial

Assemblage du ventilateur radial
Assemblage du ventilateur radial
Assemblage du ventilateur radial
Assemblage du ventilateur radial
Saisissez le ventilateur radial et l'ensemble comme indiqué et pointez-les l'un vers l'autre.
Faites glisser les deux parties ensemble. Assurez-vous qu'il n'y a pas d'espace entre eux.
Tournez l'ensemble. Insérez et serrez deux vis M3x5 dans la pièce en plastique et fixez les deux pièces ensemble.

Étape 42 Montage de l'ensemble du ventilateur radial

Montage de l'ensemble du ventilateur radial
Montage de l'ensemble du ventilateur radial
Montage de l'ensemble du ventilateur radial
Insérez l'assemblage du ventilateur radial dans l'imprimante. La tôle (support du ventilateur) doit être située derrière la barre de support.
Tenez l'ensemble par la main et fixez-le avec la vis à tête fraisée M3x10b à travers le trou de vis supérieur.
Insérez et serrez la deuxième vis à tête fraisée M3x10b dans le trou de vis inférieur.
Assurez-vous qu'aucun câble n'est pincé entre l'ensemble du ventilateur radial et l'ensemble des LED UV !

Étape 43 Installation de l'écran d'impression : préparation des pièces

Installation de l'écran d'impression : préparation des pièces
Installation de l'écran d'impression : préparation des pièces
Installation de l'écran d'impression : préparation des pièces
Installation de l'écran d'impression : préparation des pièces
Pour les étapes suivantes, merci de préparer :
Écran d'impression monochrome (1x)

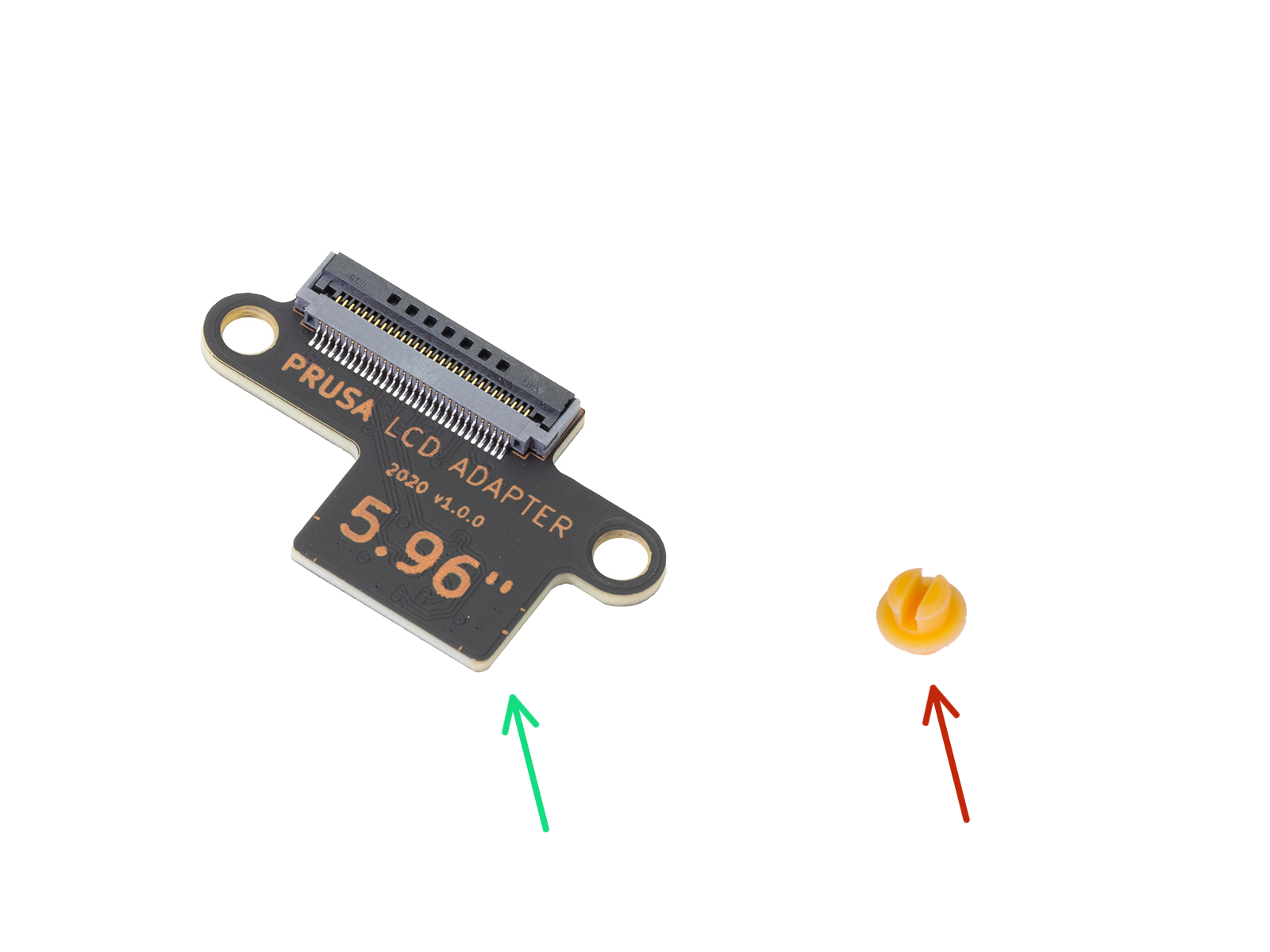

Adaptateur LCD Prusa (1x)
Entretoise de l'adaptateur LCD (1x)
Rondelle 6BA (1x)
Vis M3x8 (1x) que vous avez retirée dans le chapitre précédent
Vis à tête fraisée M4x14b (4x) que vous avez retirées dans le chapitre précédent

Étape 44 Montage de l'adaptateur LCD Prusa

Montage de l'adaptateur LCD Prusa
Montage de l'adaptateur LCD Prusa
Montage de l'adaptateur LCD Prusa
Montage de l'adaptateur LCD Prusa
Préparez l'écran d'impression et l'adaptateur LCD comme sur l'image.
Assurez-vous que l'autocollant de protection orange sur l'écran d'impression est orienté vers le haut.

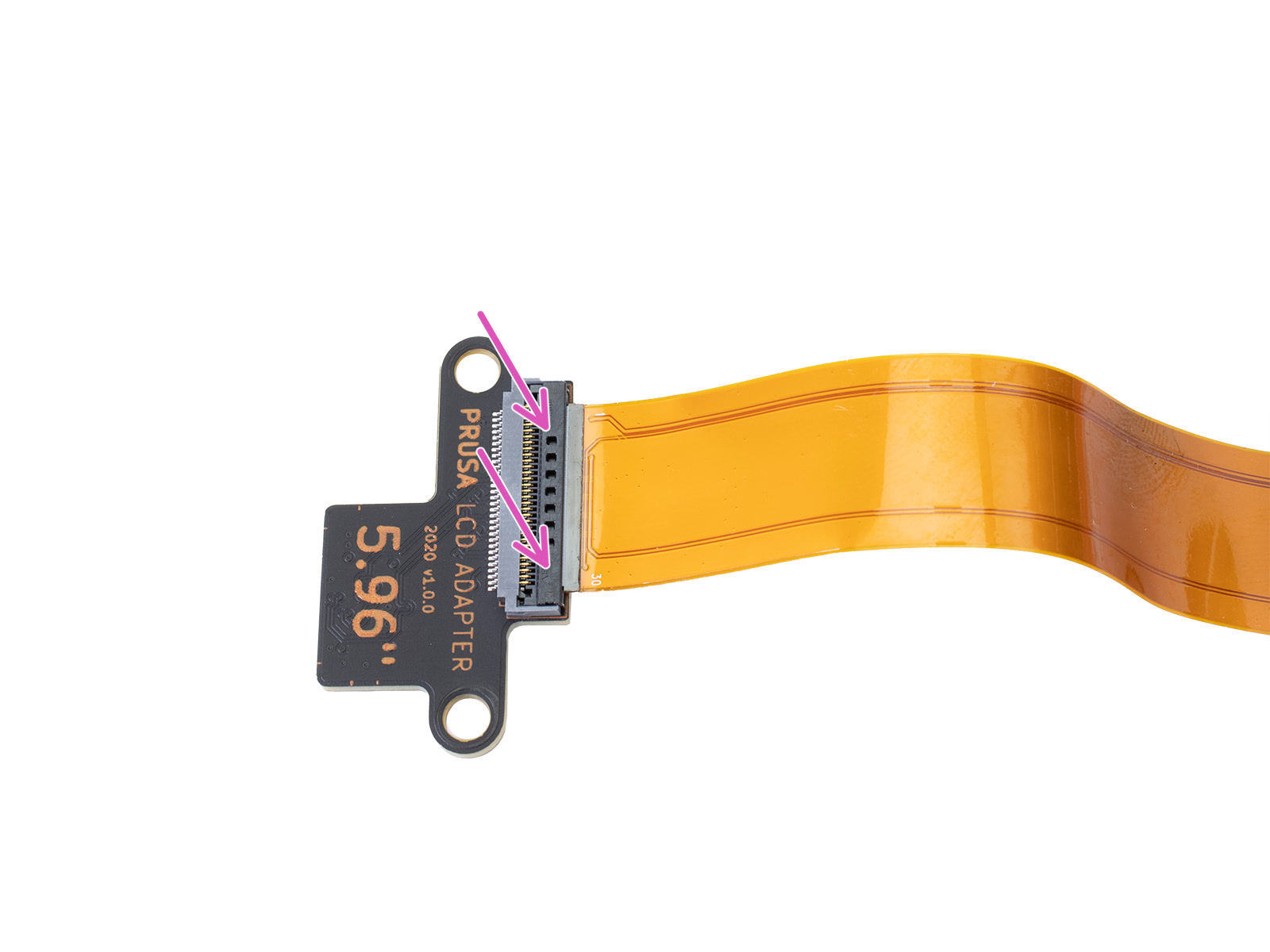

Ouvrez le mécanisme de verrouillage du loquet sur l'adaptateur LCD Prusa.

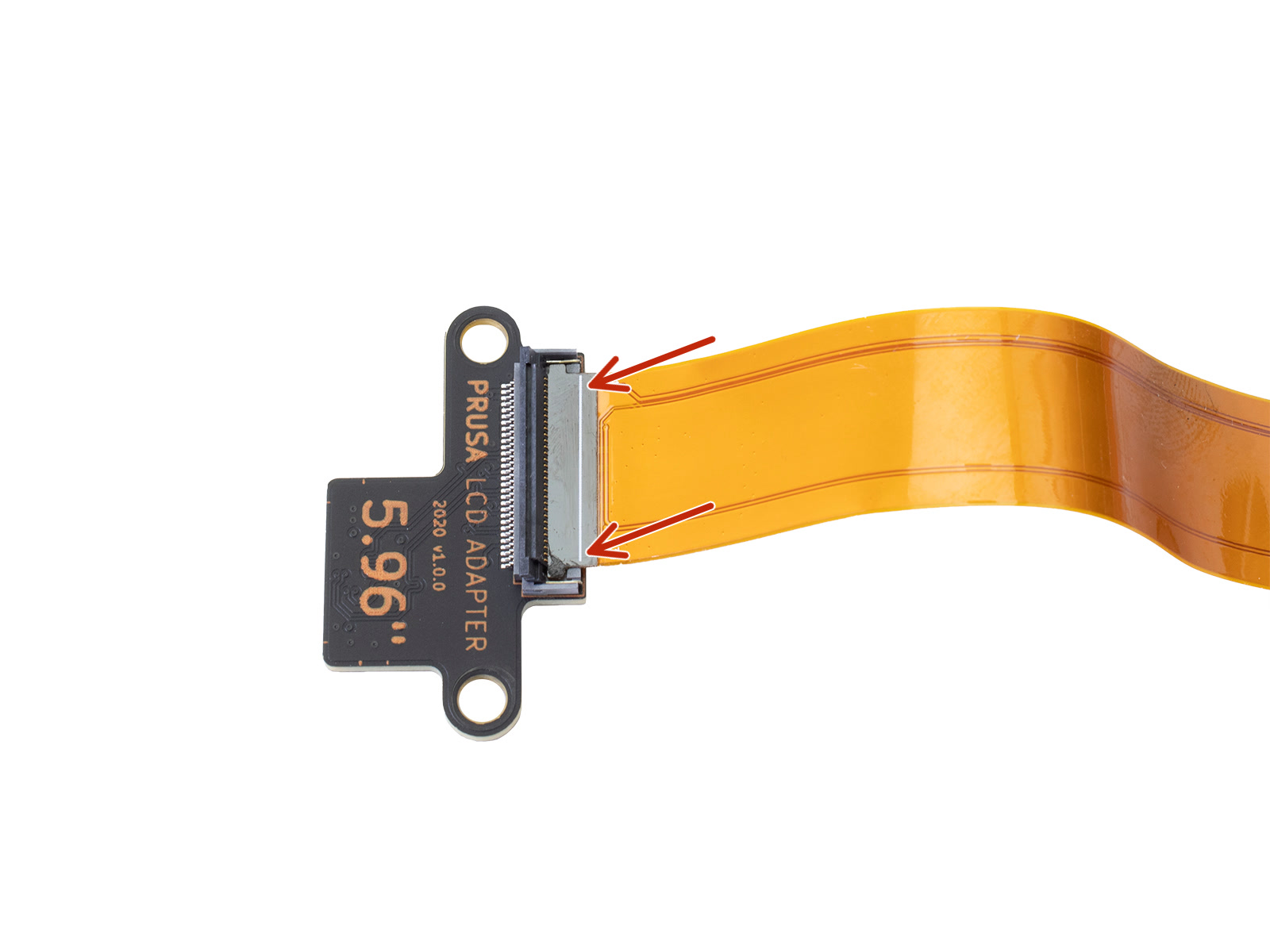

Insérez le câble de l'écran d'impression dans la fente de l'adaptateur LCD. Assurez-vous d'aligner la ligne blanche sur le câble avec l'extrémité du connecteur.
Fermez le mécanisme de verrouillage du loquet sur l'adaptateur.

Étape 45 Installation du nouvel écran d'impression

Installation du nouvel écran d'impression
Installation du nouvel écran d'impression
Installation du nouvel écran d'impression
Installation du nouvel écran d'impression
Conservez l'autocollant de protection orange sur l'écran d'impression pour le moment !
Assurez-vous que le film de protection transparent de l'ensemble de lentille des LED UV est également déjà retiré.
Placez l'écran d'impression à mi-chemin sur l'imprimante et guidez le câble de l'écran vers l'électronique.
Le câble doit pendre librement et être facilement accessible du côté de la carte électronique.
Fixez l'écran d'impression avec quatre vis à tête fraisée M4x14b (les vis restantes de l'ancien écran).

Étape 46 Connexion du câble de l'écran d'impression : nouveau vs ancien

Connexion du câble de l'écran d'impression : nouveau vs ancien
Connexion du câble de l'écran d'impression : nouveau vs ancien
Connexion du câble de l'écran d'impression : nouveau vs ancien
Il existe deux façons de monter l'adaptateur. Cela dépend de la version du support de l'électronique de votre imprimante.
Regardez de plus près et comparez avec les images. Choisissez ensuite les instructions appropriées :
NOUVEAU DESIGN: Il y a deux colonnes filetées sur le support de l'électronique. Les filetages sont visibles dans les trous de vis du milieu et de droite de la carte électronique. Suivez ces instructions : Installation de l'entretoise de l'adaptateur LCD (NOUVEAU)
ANCIEN DESIGN : Il y a une colonne filetée sur le support de l'électronique. Le filetage est visible dans le trou de vis gauche de la carte électronique. Suivez ces instructions : Installation de l'entretoise de l'adaptateur LCD (ANCIEN)

Étape 47 Installation de l'entretoise de l'adaptateur LCD (NOUVEAU)

Installation de l'entretoise de l'adaptateur LCD (NOUVEAU)
Installation de l'entretoise de l'adaptateur LCD (NOUVEAU)
Installation de l'entretoise de l'adaptateur LCD (NOUVEAU)
Insérez l'entretoise de l'adaptateur LCD dans le trou gauchedans la carte électronique. La rainure de la pièce en plastique doit faire face au trou.
Notez le connecteur sur l'adaptateur LED et la carte électronique. Dans les instructions suivantes, nous allons les connecter ensemble.

Étape 48 Connexion du câble de l'écran d'impression (NOUVEAU)

Connexion du câble de l'écran d'impression (NOUVEAU)
Connexion du câble de l'écran d'impression (NOUVEAU)
Connexion du câble de l'écran d'impression (NOUVEAU)
Insérez la vis M3x8 dans le trou droit sur l'adaptateur LCD.
Placer la rondelle 6BA sur la vis.

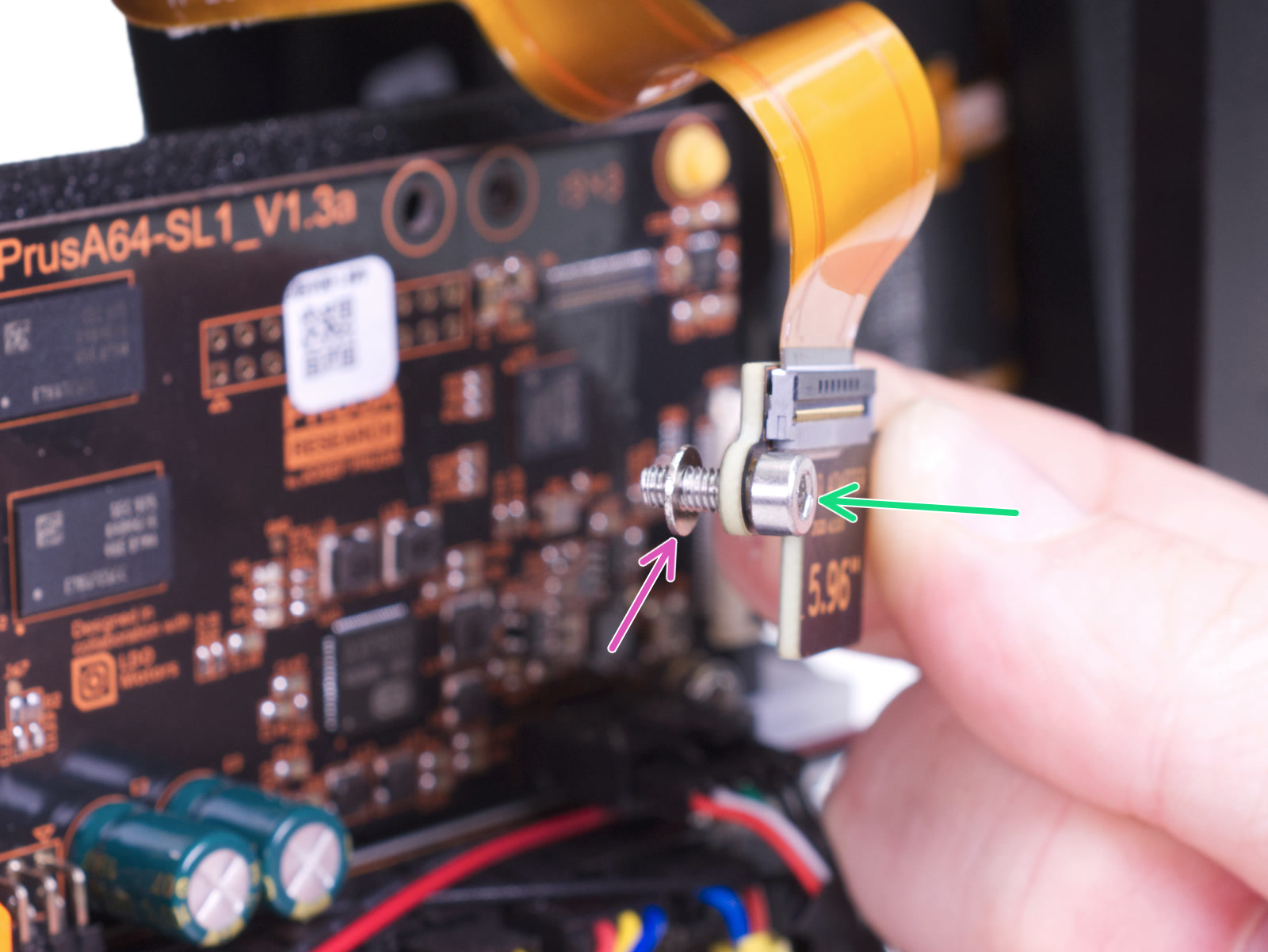

Connectez l'adaptateur à la fente sur la carte électronique. Assurez-vous qu'il s'adapte sur l'entretoise de l'adaptateur LCD, puis fixez-le en serrant la vis. Ne serrez pas trop la vis, vous risquez de casser la carte !
Assurez-vous que la rondelle ne tombe pas de la vis !!!
Appuyez légèrement sur l'adaptateur pour vous assurer qu'il est correctement connecté.
Maintenant, veuillez passer à la Vérification du câble de l'écran d'impression


Étape 49 Installation de l'entretoise de l'adaptateur LCD (ANCIEN)

Installation de l'entretoise de l'adaptateur LCD (ANCIEN)
Installation de l'entretoise de l'adaptateur LCD (ANCIEN)
Installation de l'entretoise de l'adaptateur LCD (ANCIEN)
Insérez l'entretoise de l'adaptateur LCD dans le trou droit dans la carte électronique. La rainure de la pièce en plastique doit faire face au trou.
Notez le connecteur sur l'adaptateur LED et la carte électronique. Dans les instructions suivantes, nous allons les connecter ensemble.

Étape 50 Connexion du câble de l'écran d'impression (ANCIEN)

Connexion du câble de l'écran d'impression (ANCIEN)
Connexion du câble de l'écran d'impression (ANCIEN)
Connexion du câble de l'écran d'impression (ANCIEN)
Insérez la vis M3x8 dans le trou gauche sur l'adaptateur LCD.
Placer la rondelle 6BA sur la vis.
Connectez l'adaptateur à la fente sur la carte électronique. Assurez-vous qu'il s'adapte sur l'entretoise de l'adaptateur LCD, puis fixez-le en serrant la vis. Ne serrez pas trop la vis, vous risquez de casser la carte !
Assurez-vous que la rondelle ne tombe pas de la vis !!!
Appuyez légèrement sur l'adaptateur pour vous assurer qu'il est correctement connecté.

Étape 52 Gestion des câbles

Gestion des câbles
Gestion des câbles
Positionnez tous les câbles selon l'image.
Assurez-vous qu'aucun câble ne dépasse de l'imprimante.

Étape 53 Connexion du bouton d'alimentation

Connexion du bouton d'alimentation
Connexion du bouton d'alimentation
Connexion du bouton d'alimentation
Faites glisser le capot à mi-chemin vers l'imprimante et arrêtez-vous, nous devons d'abord connecter l'USB et le bouton d'alimentation avant.
Évitez de pincer les câbles !
NOUVEAU DESIGN : Regardez par le haut du capot avant et connectez le câble USB et d’alimentation. Assurez-vous que la loquet de sécurité "clique".
ANCIEN DESIGN : Connectez le bouton du câble d'alimentation au câble d'extension. Assurez-vous que la loquet de sécurité "clique".
