7. Modernizacja ekstrudera

7. Modernizacja ekstrudera

7. Modernizacja ekstrudera
Dotyczy:
Ostatnia aktualizacja 4 months ago
7. Modernizacja ekstrudera
 Poziom trudności
Średni
 Kroki
29
 Dostępne języki
ENCSDEESITFRJA
Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Narzędzia niezbędne w tym rozdziale
Do tego rozdziału przygotuj:

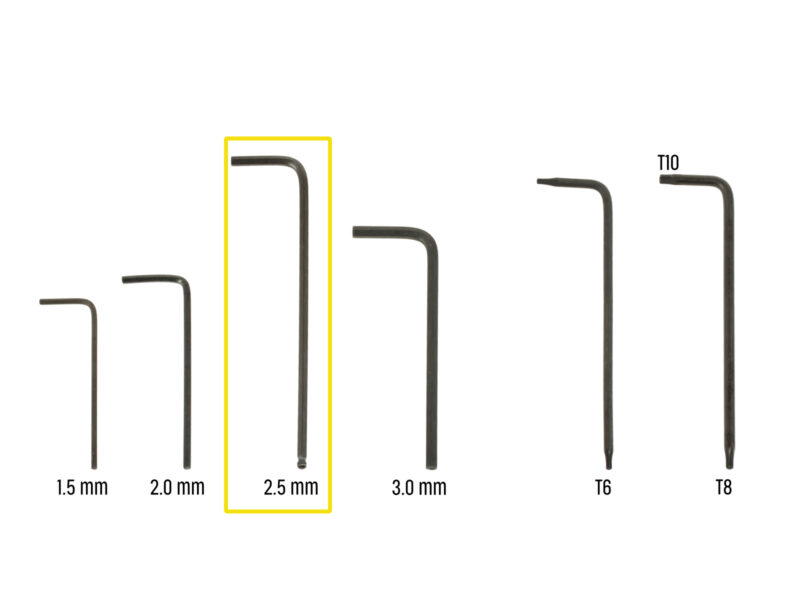

Klucz imbusowy 2,5 mm
Szczypce spiczaste
Okulary ochronne (nie są dołączone do zestawu)
Podczas skracania filamentu nylonowego należy nosić okulary ochronne. Nie jest konieczne założenie okularów już teraz. Powiadomimy Cię o tym we właściwym czasie.
Wyciągnięcie filamentu nylonowego
Wyciągnięcie filamentu nylonowego
Wyciągnięcie filamentu nylonowego
Stosuj okulary ochronne!
Spójrz na drukarkę z tyłu i skup się na ekstruderze.
Odetnij trzy opaski zaciskowe na górze owijki tekstylnej.
Nie odcinaj dolnej pary opasek.
Rozdziel wszystkie przewody ekstrudera na boki.
Wyciągnij czarny nylonowy filament z korpusu ekstrudera za pomocą szczypiec.
ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ. Może być bardzo trudno wyciągnąć filament nylonowy.
Przycięcie filamentu nylonowego
Przycięcie filamentu nylonowego
Przycięcie filamentu nylonowego
Umieść nylonowy filament na płaskiej powierzchni, jak na ilustracji. Zagięte końce muszą być skierowane do góry.
Skup się na lewym końcu filamentu nylonowego.
UWAGA: Stosuj okulary ochronne! Istnieje ryzyko odpryśnięcia ostrych części filamentu, które mogą spowodować poważne obrażenia oczu.
Używając szczypiec odetnij filament w odległości około 1 cm od zagiętego końca. Cięcie należy wykonać pod kątem, aby uzyskać ostrą końcówkę.
Zamocowanie filamentu nylonowego
Zamocowanie filamentu nylonowego
Zamocowanie filamentu nylonowego
Zamocowanie filamentu nylonowego
Zlokalizuj otwór na filament nylonowy w otworze na przewody. Używając najmniejszego klucza imbusowego, upewnij się, że wewnątrz nie ma żadnych przeszkód.
Wsuń filament nylonowy w otwór, jednocześnie "wkręcając" go przy użyciu szczypiec. Trzymaj ekstruder drugą ręką.
Po pomyślnym umieszczeniu nylonowego filamentu na miejscu, skieruj go ku górze, jak na ilustracji.
Owinięcie wiązki przewodów
Owinięcie wiązki przewodów
Owinięcie wiązki przewodów
Owinięcie wiązki przewodów
Rozchyl owijkę tekstylną i nasuń ją na wiązkę przewodów. Nie zapomnij o filamencie nylonowym!
Pierwsze owinięcie powinno być odrobinę dłuższe, niż uchwyt przewodów, ale wystarczy około 5 cm.
Weź 3 opaski zaciskowe i wsuń je w otwory w dolnym rzędzie uchwytu przewodów [cable-holder].
Lekko skręć owijkę wokół wiązki przewodów.
Przymocuj wiązkę przewodów trzema opaskami zaciskowymi.
WAŻNE: Obetnij każdą z opasek tak blisko główki, jak to możliwe. Zauważ, że główki powinny być skierowane we właściwą stronę - lekko w lewo.
Dołącz przewody hotendu do wiązki przewodów i owiń całość.
Uchwyt przewodów ekstrudera: przygotowanie części
Uchwyt przewodów ekstrudera: przygotowanie części
Uchwyt przewodów ekstrudera: przygotowanie części
Uchwyt przewodów ekstrudera: przygotowanie części
Do kolejnych etapów przygotuj:
MK35-Ext-cable-holder-b [uchwyt przewodów ekstrudera B MK3.5] (1x)
MK35-Ext-cable-holder-a [uchwyt przewodów ekstrudera A MK3.5] (1x)
Śruba M3x18 (2x)
Śruba M3x10 (2x)
Nakrętka kwadratowa M3nS (2x)
Adapter przewodu silnika (2x)
Montaż uchwytu przewodów ekstrudera
Montaż uchwytu przewodów ekstrudera
Montaż uchwytu przewodów ekstrudera
Montaż uchwytu przewodów ekstrudera
Włóż dwie nakrętki M3nS do końca do uchwytu przewodów ekstrudera A (Ext-cable-holder-a).
Weź zagięty koniec nylonowego filamentu i zlokalizuj otwór w uchwycie przewodów ekstrudera A (Ext-cable-holder-a).
Wsuń zagięty koniec nylonowego filamentu w otwór w uchwycie przewodów ekstrudera A [Ext-cable-holder-a].
Montaż uchwytu przewodów ekstrudera
Montaż uchwytu przewodów ekstrudera
Montaż uchwytu przewodów ekstrudera
Weź przewód silnika X i poprowadź go nad główną wiązką ekstrudera przez lewy kanał w uchwycie przewodów ekstrudera A (Ext-cable-holder-a).
Ułożenie przewodu silnika X za główną wiązką może powodować problemy z posuwem osi podczas drukowania.
Zakryj przewody uchwytem przewodów ekstrudera B [Ext-cable-holder-b].
Dokręć części do siebie dwiema śrubami M3x18.
Przymocowanie przewodów ekstrudera
Przymocowanie przewodów ekstrudera
Przymocowanie przewodów ekstrudera
Przymocowanie przewodów ekstrudera
Sprawdź, czy żaden przewód nie zasłania prostokątnego otworu w obudowie xBuddy.
Przełóż zmontowany uchwyt przewodów wraz z przewodami przez otwór w obudowie xBuddy do elektroniki.
Upewnij się, że przewód silnika osi X nie przebiega za główną wiązką ekstrudera. Porównaj z ilustracją.
Przymocuj zmontowany uchwyt przewodów ekstrudera do obudowy xBuddy za pomocą dwóch śrub M3x10.
Na razie pozostaw przewody luzem w obudowie xBuddy. Podłączymy je później.
Podłączenie silnika osi X
Podłączenie silnika osi X
Podłączenie silnika osi X
Podłączenie silnika osi X
Podłącz przewód silnika osi X do adaptera przewodu. Prawidłowe podłączenie złącza będzie sygnalizowane lekkim kliknięciem.
Podłącz przewód silnika osi X do pierwszego gniazda od lewej na górze płyty xBuddy.
Podłączenie adaptera przewodów MK3.5 (część 1)
Podłączenie adaptera przewodów MK3.5 (część 1)
Podłączenie adaptera przewodów MK3.5 (część 1)
Podłączenie adaptera przewodów MK3.5 (część 1)
Teraz podłączymy każdy przewód ekstrudera do adaptera MK3.5. Postępujemy zgodnie z oznaczeniami na przewodach adaptera oraz oznaczeniami i kolorami przewodów biegnących od ekstrudera.
Na poniższych ilustracjach przedstawiających podłączenie przewodów, adapter MK3.5 jest zawsze tym na dole (zawsze z żółtą etykietą na przewodzie).
Podłącz przewód silnika ekstrudera do przewodu adaptera oznaczonego literą "E".
Podłącz przewód termistora hotendu (czerwono-czarny przewód) do przewodu adaptera oznaczonego "H".
Podłącz przewód czujnika SuperPIDNA/P.I.N.D.A. do przewodu adaptera oznaczonego literą "P".
Przewód czujnika P.I.N.D.A. ma cztery żyły zamiast trzech (SuperPINDA) w złączu i może mieć czarną lub szarą koszulkę ochronną.
Podłączenie adaptera przewodów MK3.5 (część 2)
Podłączenie adaptera przewodów MK3.5 (część 2)
Podłączenie adaptera przewodów MK3.5 (część 2)
Podłączenie adaptera przewodów MK3.5 (część 2)
Podłącz przewód wentylatora hotendu do przewodu adaptera oznaczonego literami "HF".
Konstrukcja przewodu wentylatora hotendu może się różnić w zależności od posiadanego wariantu. Może to być wiązka przewodów owinięta tekstylnym rękawem, albo same przewody bez owijki.
Podłącz przewód czujnika filamentu do przewodu adaptera oznaczonego literą "F". Czerwony przewód idący z czujnika filamentu i czerwony przewód adaptera xBuddy muszą znajdować się po tej samej stronie!
UWAGA: Prawidłowe podłączenie przewodów ma krytyczne znaczenie! Nieprzestrzeganie instrukcji może spowodować nieodwracalne uszkodzenie elektroniki.
Podłącz przewód wentylatora wydruku do przewodu adaptera oznaczonego literami "PF".
Raz jeszcze sprawdź wszystkie połączenia!
Raz jeszcze sprawdź wszystkie połączenia!
Raz jeszcze sprawdź wszystkie połączenia!
Porównaj swoje podłączenie elektroniki z pierwszą ilustracją.
Przed montażem pokryw elektroniki sprawdź i porównaj okablowanie.
Porównaj swój sposób prowadzenia przewodów z drugą ilustracją. Poprowadź przewody wzdłuż wnętrza obudowy i zachowaj wolną przestrzeń nad elektroniką, aby zapewnić lepsze chłodzenie.
Przymocuj wiązkę przewodów za pomocą dwóch opasek zaciskowych, które zostały wcześniej przygotowane w obudowie xBuddy.
Upewnij się, że złącza są wsunięte do końca, a przewody zasilacza dobrze dokręcone. W przeciwnym przypadku ryzykujesz uszkodzeniem drukarki!
Obudowa xBuddy: przygotowanie części
Obudowa xBuddy: przygotowanie części
Do kolejnych etapów przygotuj:
xBuddyBox-cover [pokrywa obudowy xBuddy] (1x)
Śruba M3x6 (4x)
El-box-cover [pokrywa zacisków płytki] (1x)
Śruba M3x10 (2x)
Montaż pokrywy obudowy xBuddy
Montaż pokrywy obudowy xBuddy
Montaż pokrywy obudowy xBuddy
Montaż pokrywy obudowy xBuddy
Wsuń dwie śruby M3x10 przez otwory w pokrywie zacisków płytki (el-box-cover).
Przymocuj pokrywkę do obudowy xBuddy. W obudowie xBuddy znajdują się dwa gwintowane otwory. Upewnij się, że na drodze śrub i pokrywy nie znajduje się żaden przewód.
Przymocuj pokrywę zacisków płytki (el-box-cover), dokręcając obie śruby M3x10 do obudowy xBuddy.
Etykiety: przygotowanie części
Etykiety: przygotowanie części
Etykiety: przygotowanie części
Do kolejnych etapów przygotuj:
Etykieta ostrzegawcza (1x)
Naklejka na xLCD (1x)
Naklejka z numerem seryjnym (1x)
Ściereczka nasączona środkiem czyszczącym (1x)
Etykieta ostrzegawcza (opcjonalna)
Etykieta ostrzegawcza (opcjonalna)
Etykieta ostrzegawcza (opcjonalna)
Etykieta ostrzegawcza (opcjonalna)
Ten krok jest opcjonalny, ale zalecany. Etykieta ostrzegawcza dla MK3.5 została zaktualizowana o nowe symbole, które są ściślej zgodne z międzynarodowymi oznaczeniami.
Odklej starą etykietę ostrzegawczą z prawej strony ramy.
Zetrzyj pozostałości kleju za pomocą ściereczki nasączonej IPA ( dołączonej do zestawu).
Przyklej nową etykietę ostrzegawczą na ramę.
Naklejka xLCD (opcjonalna)
Naklejka xLCD (opcjonalna)
Naklejka xLCD (opcjonalna)
Naklejka xLCD (opcjonalna)
Naklejenie naklejki xLCD jest całkowicie opcjonalne, ale służy jako detal, który dodaje ostateczne wykończenie całego montażu :) .
Ten i następne kroki są opcjonalne. Prosimy również o CIERPLIWOŚĆ, mniejsze litery wymagają więcej uwagi, aby zostały prawidłowo przeniesione i przyklejone.
Za pomocą dołączonej ściereczki nasączonej środkiem czyszczącym wyczyść stronę obudowy xLCD [xLCD-cover] bez okrągłego otworu.
Odklej kawałek warstwy ochronnej i ostrożnie przyklej naklejkę do obudowy xLCD [xLCD-cover]. Zadbaj o to, aby naklejka była wyrównana z krawędziami obudowy. Zacznij od dołu.
Zwróć uwagę na biały napis PRUSA na naklejce. Porównaj ustawienie naklejki z drugą ilustracją.
Po przyklejeniu naklejki przesuń palcem po całej jej długości we wszystkich kierunkach, dociskając naklejkę, aby zapewnić idealne przyleganie.
Naklejka xLCD (opcjonalna)
Naklejka xLCD (opcjonalna)
Naklejka xLCD (opcjonalna)
Proces ten wymaga cierpliwości i ostrożności. Właściwa przyczepność zależy od właściwego odtłuszczenia części i temperatury otoczenia.
Zacznij powoli odklejać papier transferowy. Lekko dociśnij papier do napisu podczas jego odklejania. Obserwuj, czy wszystkie litery są przyklejone.
Po odklejeniu papieru transferowego sprawdź, czy ostateczny wygląd odpowiada ilustracji.
Etykieta z numerem seryjnym (wymagana)
Etykieta z numerem seryjnym (wymagana)
Etykieta z numerem seryjnym (wymagana)
Etykieta z numerem seryjnym (wymagana)
Ten krok jest wymagany do udzielenia gwarancji! Nie wyrzucaj etykiety!
Odklej starą etykietę z numerem seryjnym od drukarki.
Etykietę z numerem seryjnym możesz przykleić z tyłu ramy (nad zasilaczem) lub na tylnej płycie.
Przyklej etykietę po lewej stronie tylnej płyty. Upewnij się, że powierzchnia jest czysta. Użyj dołączonej ściereczki nasączonej środkiem czyszczącym.
Czas na Haribo!
Czas na Haribo!
Zjedz kolejne osiem żelków.
Czy wiesz, że jaskrawe kolory żelków uzyskuje się dzięki zastosowaniu barwników spożywczych, które dodają im atrakcyjności wizualnej.
Pozostałe elementy złączne
Pozostałe elementy złączne
Aby uniknąć wątpliwości związanych z pozostałymi nakrętkami i śrubami, zapoznaj się z poniższą listą elementów złącznych, które powinny pozostać niewykorzystane z początkowego opakowania po zakończeniu montażu.
Należy pamiętać, że jeśli użyto zapasowych, ostateczna liczba może się różnić.
Pozostałe elementy złączne:
- Śruba zacisku (1x)
- Śruba M3x4bT (1x)
- Śruba M3x6 (6x)
- Śruba M3x6r (1x)
- Śruba M3x8 (6x)
- Śruba M3x10 (3x)
- Śruba M3x14bT (1x)
- Śruba M3x18 (2x)
- Nakrętka M3n (1x)
- Nakrętka kwadratowa M3nN (4x)
- Nakrętka M3nS (9x)
- Podkładka M3w (1x)
Dobra robota!
Dobra robota!
Udało Ci się! Gratulacje. Twoja MK3.5 jest prawie gotowa do drukowania.
Już prawie! Jeszcze tylko jeden krótki rozdział, który przeprowadzi Cię przez kalibrację i Selftest.
Przejdź do ostatniego rozdziału 8. Kontrola przed uruchomieniem
