⬢2,5mm inbusový klíč

⬢T10 Torx klíč

⬢Čelisťové kleště na ustřihnutí stahovacích pásek

⬢Kus látky nebo tkaniny (o rozměrech minimálně 15 x 15 cm) pro zakrytí vyhřívané podložky

⬢Vyjměte filament z extruderu.

⬢Vypněte tiskárnu a odpojte napájecí kabel.

⬢Odstraňte ocelový tiskový plát z vyhřívané podložky.

⬢Vyjměte USB flash disk.

⬢Vyjměte cívku filamentu z držáku a vyjměte držák cívek z tiskárny.

⬢Opatrně otočte tiskárnu na bok (na zdroj).

⬢Odpojte PE kabel.

⬢Odpojte xLCD kabel.

Možná máte jinou verzi připojeného PE kabelu. Odpojte PE a pokračujte podle pokynů.

⬢Vypáčte kabelové svorky pomocí 2,5mm inbusového klíče.

⬢Vypáčte a uvolněte všechny kabelové svorky.

⬢Opatrně vyjměte kabely xLCD a kabel PE z kabelových svorek.

⬢Pomocí čelisťových kleští ustříhněte stahovací pásku blízko u zdroje. Buďte opatrní, abyste nestříhli do kabelů!

⬢Postupujte po svazku kabelů nahoru. Přestřihněte dvě stahovací pásky zajišťující svazek kabelů nad kabely xLCD.

⬢Odřízněte zbývající stahovací pásky na kabelovém svazku. Jejich počet se v tomto místě může lišit.

⬢Z kabelového svazku odstraňte xLCD kabel a PE kabel.

⬢Postavte tiskárnu zpět na nohy a ponechte kabely xLCD a PE volně vedle tiskárny.

⬢Posuňte vyhřívanou podložku pryč od xLCD obrazovky.

⬢Povolte všechny čtyři šrouby, které drží xLCD v přední desce za použití 2,5mm inbusového klíče. Vyjměte xLCD z tiskárny.

⬢Povolte dva šrouby, které drží kryt zdroje (PSU-cover) a kryt odstraňte.

⬢Povolte dva šrouby, které připevňují zdroj napájení k hliníkové extruzi. Nevyndavejte je úplně! Nechte je na místě.

⬢Povolte dva šrouby s kulatou hlavou, které připevňují napájecí zdroj k přední části rámu.

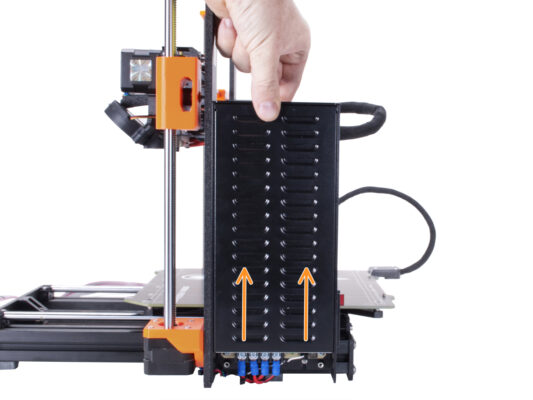

⬢Zdroj napájení mírně nadzvedněte, až jej lze z tiskárny zcela vyjmout.

⬢Vyjměte zdroj napájení z tiskárny a položte jej na zadní stranu tiskárny na kus látky, jak je znázorněno na obrázku.

⬢Opatrně otočte tiskárnu na stranu "elektroniky".

⬢Najděte kruhové otvory v rámu v blízkosti pravého motoru osy Z.

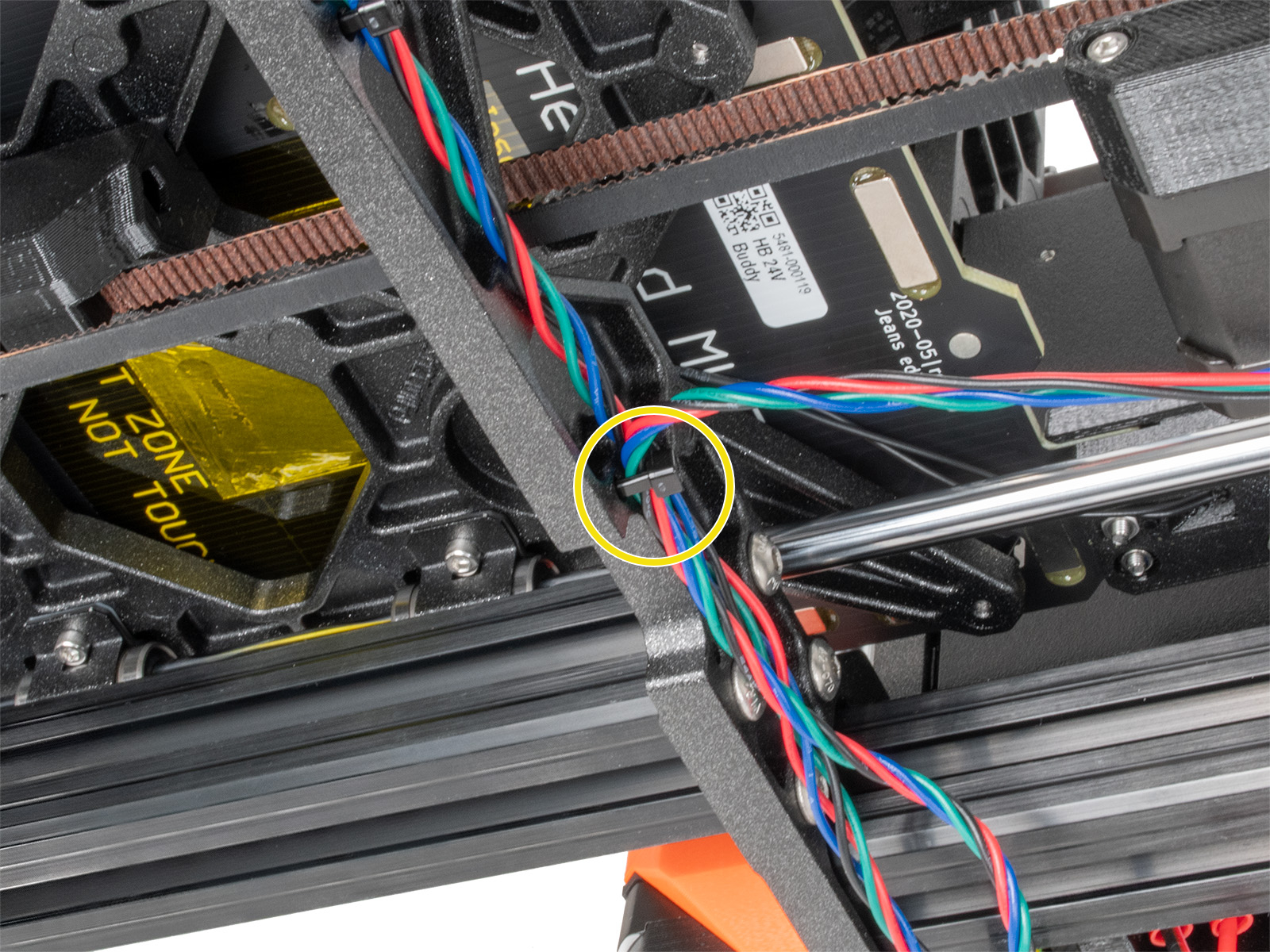

⬢Prostrčte stahovací pásku skrz otvory v rámu tak, abyste vytvořili smyčku.

⬢Protáhněte kabel motoru stahovací páskou a pásku utáhněte. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky.

⬢Pokračujte směrem dolů a vytvořte další smyčku pomocí stahovací pásky.

⬢Do svazku kabelů přidejte motor osy Y.

⬢Opatrně vsuňte kabel do stahovací pásky a utáhněte ji, aby kabely pevně přidržovala, ale nezařezávala se do nich. Dejte pozor, ať pásku neutáhnete zbytečně silně. Ustřihněte zbývající část pásky.

⬢Postupujte po drátech a upevněte kabelový svazek pomocí stahovací pásky v několika dalších otvorech.

⬢Nasaďte podpěru rámu tiskárny na šrouby v hliníkových extruzích (místo zdroje napájení).

⬢Posuňte podpěru rámu tiskárny k rámu.

⬢Připevněte podpěru rámu tiskárny k rámu dvěma šrouby M4x10r.

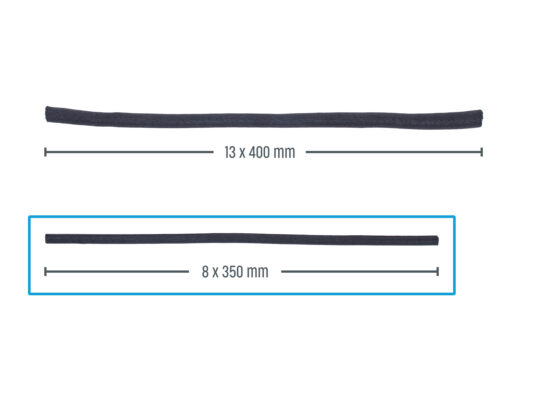

⬢Z elektroniky zabalte kabel PSU (včetně černého&bílého napájecího kabelu a zeleného&žlutého PE kabelu) do textilního obalu.

⬢Ponechte 2-5 cm elektroniky nezakryté. Zajistěte konec textilního rukávu pomocí stahovací pásky.

⬢Celý kabelový svazek omotejte textilním rukávem a mírně ho stočte, ale nepřekrucujte kabely uvnitř.

⬢Zajistěte konec textilního rukávu pomocí stahovací pásky.

⬢Z elektroniky zabalte kabely xLCD a PE do textilního rukávu.

⬢Zatlačte textilní rukáv do blízkosti krabičky s elektronikou.

⬢Obalte kabelový svazek xLCD po celé délce.

⬢Pomocí stahovacího pásku vytvořte smyčku skrz kruhové otvory v rámu kolem kabelů motoru a svazku kabelů xLCD.

⬢Vyjměte otočný knoflík xLCD (xLCD-knob) a uložte ho pro pozdější použití.

⬢Povolte čtyři šrouby M3x8, které zajišťují desku xLCD.

⬢Sundejte xLCD-support-left.

⬢Sundejte PE Faston 6,3x0,8 a nechte si ho na později.

⬢Vyjměte otočný knoflík xLCD (xLCD-knob) a uložte jej pro pozdější použití.

⬢Povolte pět šroubů M3x8rT, které drží desku xLCD.

⬢Sundejte xLCD-support-left.

⬢Sundejte PE Faston 6,3x0,8 a nechte si ho na později.

Seznam pokračuje v dalším kroku...

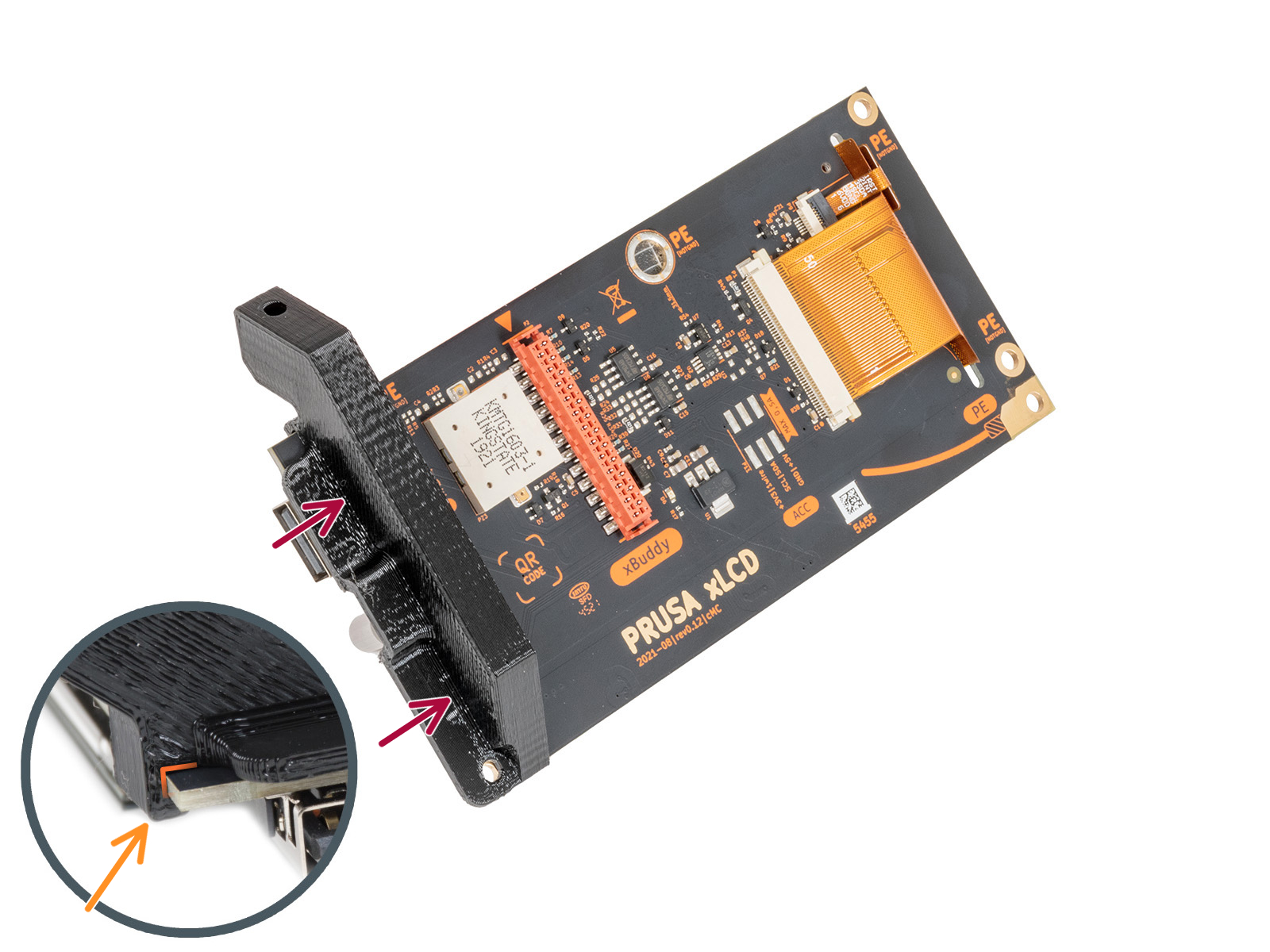

⬢Vložte xLCD-support-right na xLCD.

⬢Všimněte si malého háčku, který obepíná desku plošných spojů.

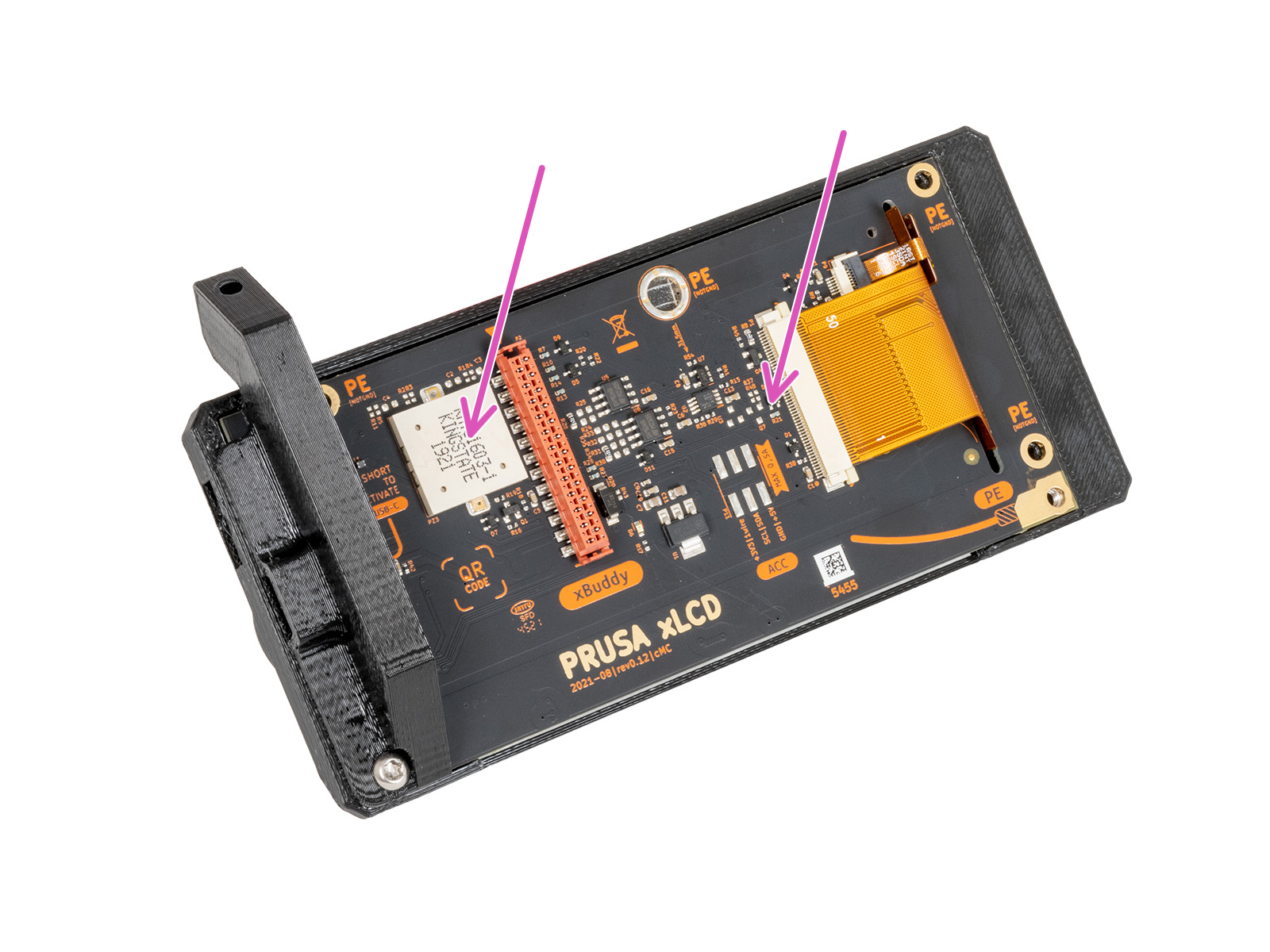

⬢Vložte díl xLCD s podpěrou až na doraz do krytu xLCD (xLCD-cover).

⬢Připevněte levý držák (xLCD-support-left) na desku xLCD a zarovnejte jej se dvěma otvory v desce.

⬢Zajistěte podpěru xLCD třemi šrouby M3x8.

⬢Vložte xLCD-support-right na xLCD.

⬢Všimněte si malého háčku, který obepíná desku plošných spojů.

⬢Vložte díl xLCD s podpěrou až na doraz do krytu xLCD (xLCD-cover).

⬢Připevněte xLCD-support-left (levý držák) na desku xLCD a zarovnejte jej s třemi otvory v desce.

⬢Zajistěte podpěru xLCD třemi šrouby M3x8rT.

⬢Vyhledejte otvor PE na xLCD hned vedle dílu xLCD-support-right.

⬢Vložte spojovací prvek M3x8 a PE faston a zajistěte jej 2,5mm inbusovým klíčem.

⬢Vložte šroub M3x8rT do otvoru PE a zajistěte jej.

⬢Vložte PE Faston mezi xLCD-support-left a desku xLCD. Zarovnejte jej s otvorem a nasměrujte PE Faston mírně šikmo tak, jak vidíte na obrázku.

⬢Sešroubujte všechny díly k sobě s pomocí jednoto šroubu M3x8rT.

⬢Připevněte xLCD otočný knoflík (xLCD-knob) ke kodéru.

Na orientaci otočného knoflíku nezáleží.

⬢Opatrně umístěte zdroj na vyhřívanou podložku. Použijte kus látky jako ochranu.

Tiskárnu na chvíli odložte, budete ji potřebovat později.

⬢Nyní přejděme k další kapitole: 3. Montáž enclosure
