Step 1 バージョンの履歴

MK3 マニュアル のバージョン
2017/11 - 初のバージョン 3.0
2018/01 - バージョン 3.01 に更新
2018/02 - バージョン 3.02 に更新
2018/02 - バージョン 3.03 に更新
2018/04 - バージョン 3.04 に更新
2018/08 - バージョン 3.05 に更新
2018/09 - バージョン 3.06 に更新

Step 2 マニュアルの変更点 (1)

マニュアルの変更点 (1)
マニュアルの変更点 (1)
マニュアルの変更点 (1)
2018/01 - 7章 - Step 2-10
古い ヒートケーブルカバー (緑マーカー) が、再設計されたもの (橙マーカー) へ置き換えられました。
取り付け方法は若干異なります。新しいバージョンのカバー (橙マーカー) を持っている場合には、この部品の組み立て方法は、オンラインバージョンのマニュアルに従ってください。
マニュアル バージョン 3.01

Step 3 マニュアルの変更点 (2)

マニュアルの変更点 (2)
マニュアルの変更点 (2)
2018/02 - 3 & 4章
両方の X エンド プリント部品 のデザインが更新されました。新しいテンショナー機構によって、ベルトの張力調整がより簡単になりました。3章 には 1ステップ 追加され、4章 にはさらに多くの変更点が追加されました。
X キャリッジ プリント部品 のデザインが更新されました。ベルトの固定機構が完全に再設計されました。4章 には、ベルトのトリミングの情報を含む、新しいステップが追加されました。

Step 4 マニュアルの変更点 (3)

マニュアルの変更点 (3)
マニュアルの変更点 (3)
マニュアルの変更点 (3)
2018/04 - 7章 (ケーブルスリーブ)
ケーブルスリーブタイプのヒートベッドの組み立て方法が更新されました。配線が半田付けされていない場合には、ユーザーは M3 ネジとナットを使って、ケーブルをヒートベッドに固定する必要があります。
M5x16r ネジの推奨トルクが追加されました。Y軸 の章をご参照ください。
マニュアル バージョン 3.04
印刷されているマニュアルの、現在のバージョンはケーブルスリーブの情報のみが記載されています。スパイラルチューブのキットをお持ちの方は オンラインバージョン を manual.prusa3d.com から ご覧ください。
マニュアル バージョン 3.02

Step 5 マニュアルの変更点 (4)

マニュアルの変更点 (4)
マニュアルの変更点 (4)
マニュアルの変更点 (4)
2018/09 - 5章 (ケーブルスリーブ) と 8章 (Einsy ケース)
エクストルーダーのケーブル管理方法が更新されました。以前用いられていた スパイラルチューブ は、ケーブルスリーブへと変更されました。また、結束バンドの位置についても変更が加えられています。
配線の取り付けを簡易化し、オプションである Raspberry Pi Zero W にアクセスしやすくなるよう、Einsy ボードケースに更新が加えられました。
マニュアル バージョン 3.06
Manual version 3.02

Step 6 マニュアルの変更点 (5)

マニュアルの変更点 (5)
マニュアルの変更点 (5)
マニュアルの変更点 (5)
2018/03 - 5 & 8章
ユーザーのフィードバックと社内テストの結果、エクストルーダーの組み立てがアップデートされました ナイロンフィラメントは先に挿入され、それに応じて周囲の手順が調整されました。
新しいスプールホルダーが導入されました。 このバージョンのホルダーには組み立てが必要です。8章の最後のステップをご参照ください。
マニュアル バージョン 3.03

Step 7 Changes to the manual (6)

Changes to the manual (6)
Changes to the manual (6)
Changes to the manual (6)
04/2018 - Chapter 7 (Textile sleeve)
Assembly of the heatbed with the textile sleeve updated. In case the wires, aren't soldered user has to tighten the cable to the heatbed using M3 screws and nuts.
Recommended torque for M5x16r screws added, see Y-axis chapter.
Manual version 3.04

Step 8 Changes to the manual (7)

Changes to the manual (7)
Changes to the manual (7)
Changes to the manual (7)
Changes to the manual (7)
08/2018 - Chapter 5 (Extruder parts)
In order to improve cooling efficiency, there are new extruder parts version B7/R3. The assembly process is mostly the same as before. For steps which differ or are completely new, the user is informed and all details are explained.

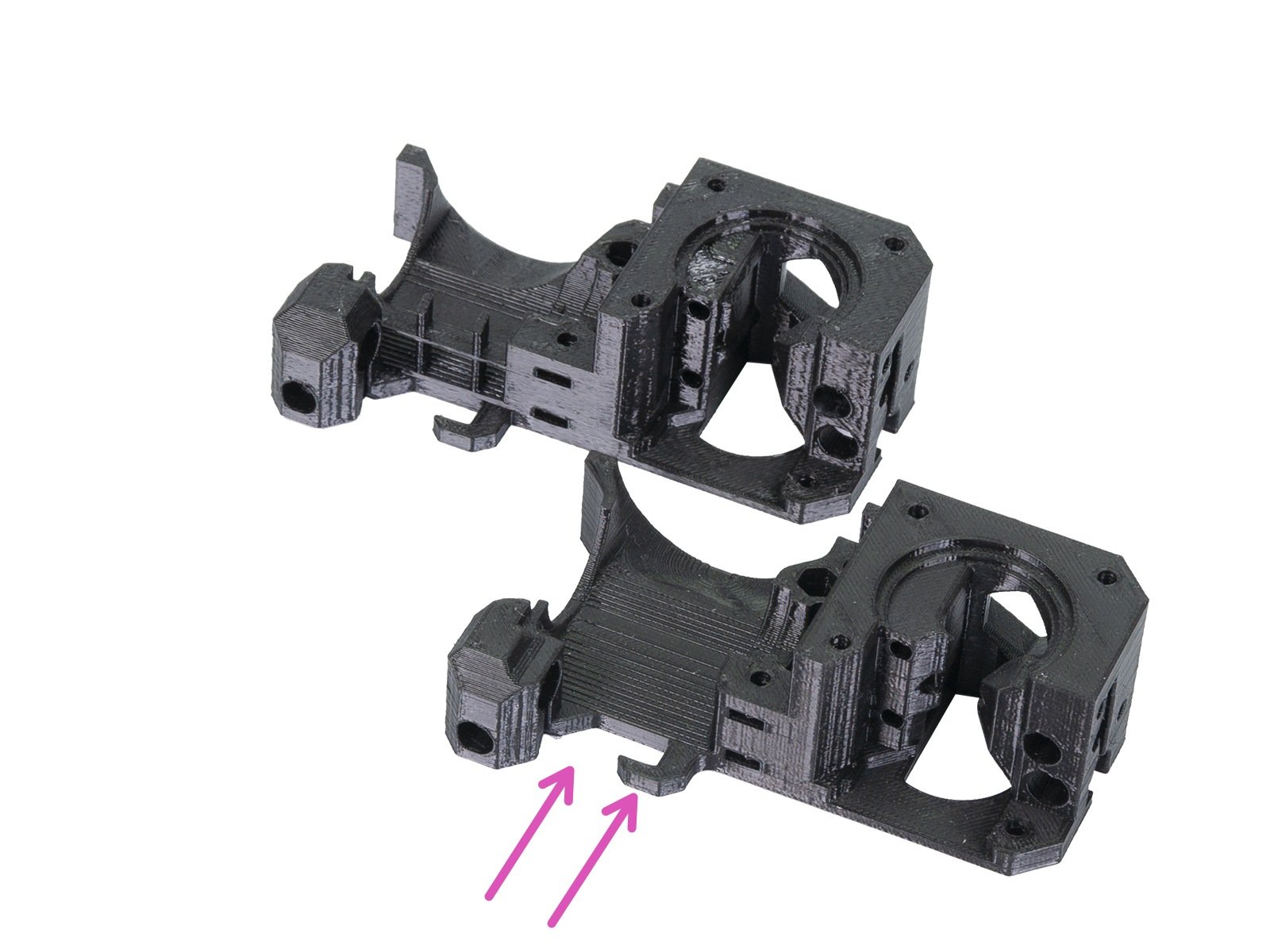

Extruder body (compared with previous B6)
Extruder cover (compared with previous B6)
More information including direct comparison can be found on our Prusa Research forum.
Manual version 3.05

Step 9 Changes to the manual (8)

Changes to the manual (8)
Changes to the manual (8)
Changes to the manual (8)
09/2018 - Chapter 5 (textile sleeve) and Chapter 8 (Einsy case)
There is an update to the cable management for the extruder. Previously used spiral wrap is replaced with a textile sleeve. Also there is an update to the position of the zip ties.
The case for the Einsy board was updated to provide easier assembly of the cable bundles and also to enable easier access to the optional Raspberry Pi Zero W.
Manual version 3.06
