Calibration du modèle thermique

Menu
Pertinent pour:
Dernière mise à jour 4 months ago
Cette article est également disponible dans les langues suivantes :
ENCSPLDEESITJA

À partir du firmware 3.12.0, l'Original Prusa MK3/S/+ a une protection par modèle thermique. Cela se traduit par un meilleur fonctionnement en cas d'erreurs thermiques.

Comment cela fonctionne

Pendant l'impression, l'imprimante compare constamment la température mesurée par les thermistances à un modèle thermique de ce qui est attendu de l'imprimante. Si la température mesurée ne correspond pas au modèle, l'imprimante émettra un bip et affichera l'avertissement ANOMALIE THERMIQUE, mais l'impression continuera. Si l'anomalie disparaît, l'avertissement disparaît après 20 secondes. Si l'anomalie persiste, l'imprimante coupera la chauffe et déclenchera une erreur. Si vous choisissez de poursuivre l'impression après qu'elle se soit arrêtée, il est recommandé de rester à proximité de l'imprimante.

Cela aidera dans les cas où le problème de température est temporaire, comme lorsqu'une fenêtre est ouverte près de l'imprimante. De plus, dans le cas où l'imprimante a un blob qui s'enroule autour de la hotend, le modèle thermique doit être en mesure d'arrêter l'impression avant que les câbles de la hotend ne soient endommagés.

Si vous souhaitez plus de détails sur le fonctionnement du modèle thermique, allez voir le Blog du journal de développement.

L'imprimante sait seulement que quelque chose ne va pas, c'est-à-dire lorsque le système ne fonctionne pas comme prévu. Il appartient à l'utilisateur d'inspecter l'imprimante et de chercher les problèmes.

Calibration

Lors de l'installation du nouveau firmware, l'imprimante lance la calibration. Si ce n'est pas le cas, allez dans le menu de l'imprimante dans Calibration -> Cal. du modele therm.. Elle prend environ 12 minutes, après quoi votre profil d'imprimante est automatiquement enregistré.

Le modèle thermique fonctionne également pour les composants tiers. Notez que si vous changez souvent de composants sur votre imprimante, l'erreur d'anomalie thermique peut commencer à apparaître plus souvent. Si cela se produit, relancez la calibration.

Si vous utilisez une enceinte, la carte Einsy doit être à l'intérieur de l'enceinte pour que le modèle thermique fonctionne, sinon cela provoquera de faux déclenchements.

Dépannage

Si le message d'anomalie thermique continue de s'afficher, essayez les étapes suivantes.

Une inspection visuelle

Assurez-vous que l'imprimante est complètement refroidie et éteinte avant de passer à l'une des étapes suivantes. Les pièces chauffées peuvent provoquer de graves brûlures !

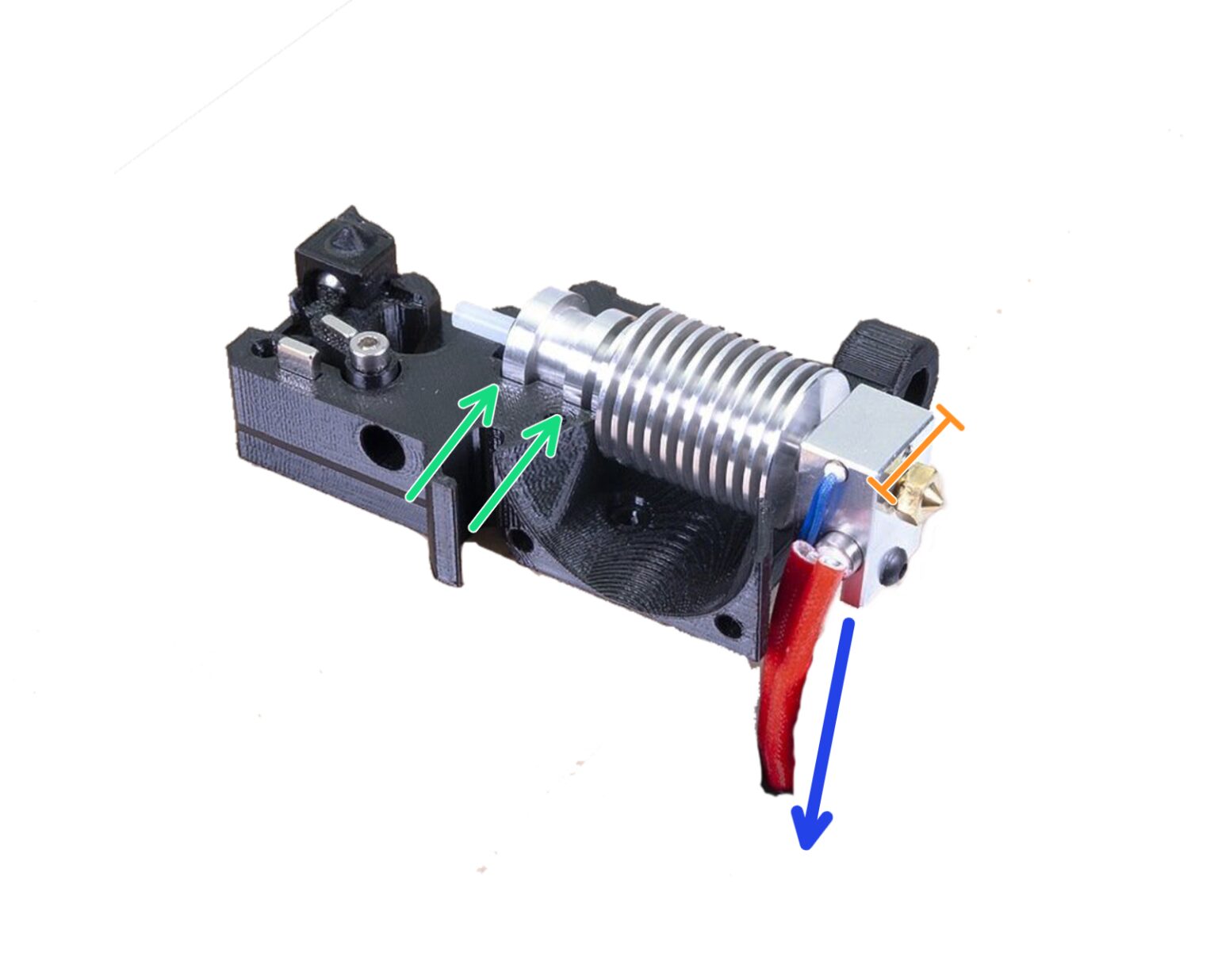

  • Assurez-vous que la hotend est parfaitement insérée dans l'extrudeur. Assurez-vous que le dissipateur thermique est inséré dans les deux emplacements, le côté court du bloc de chauffe est tourné vers l'avant, avec ses fils remontant le long du côté gauche du bloc de chauffe.

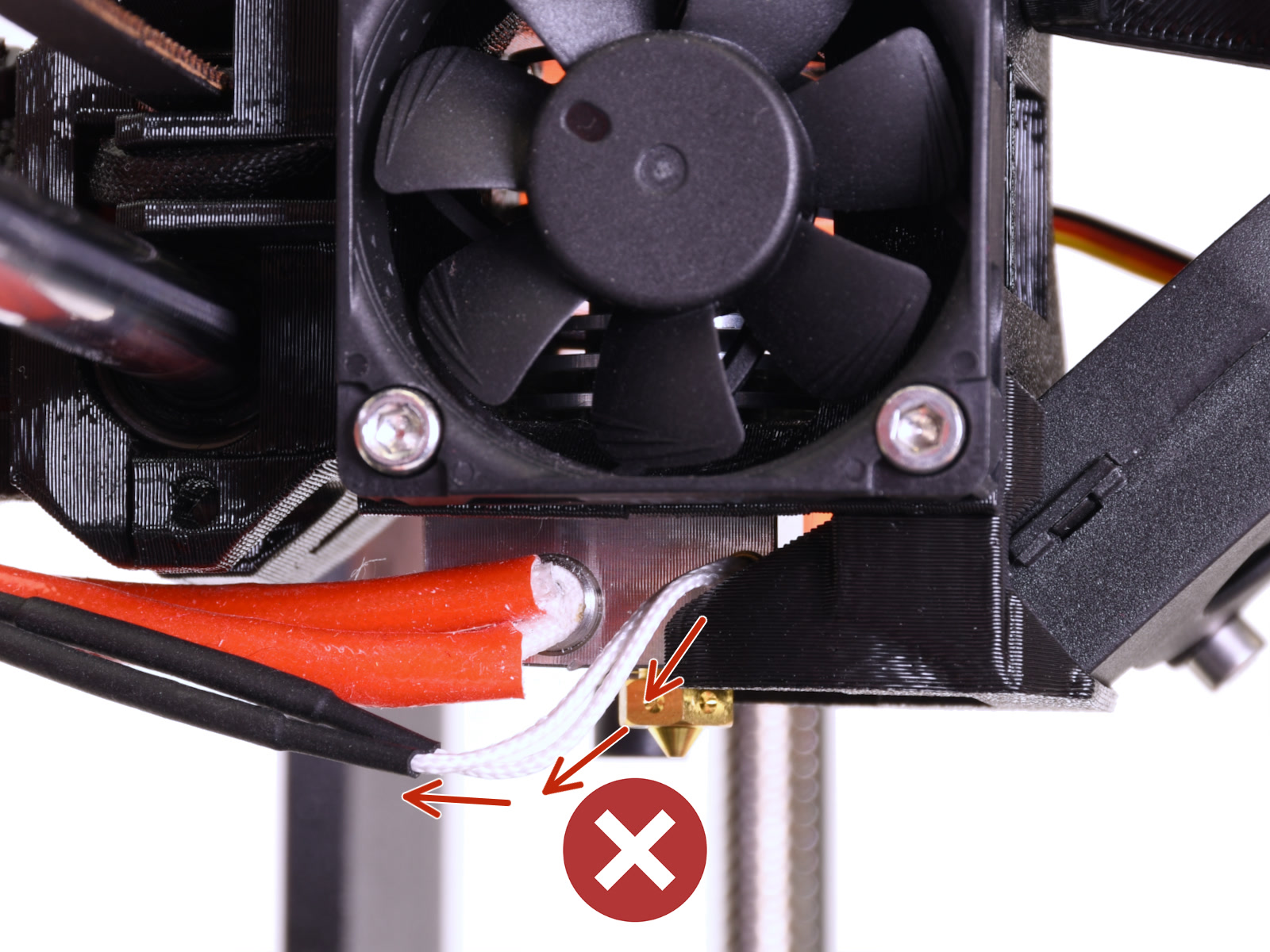

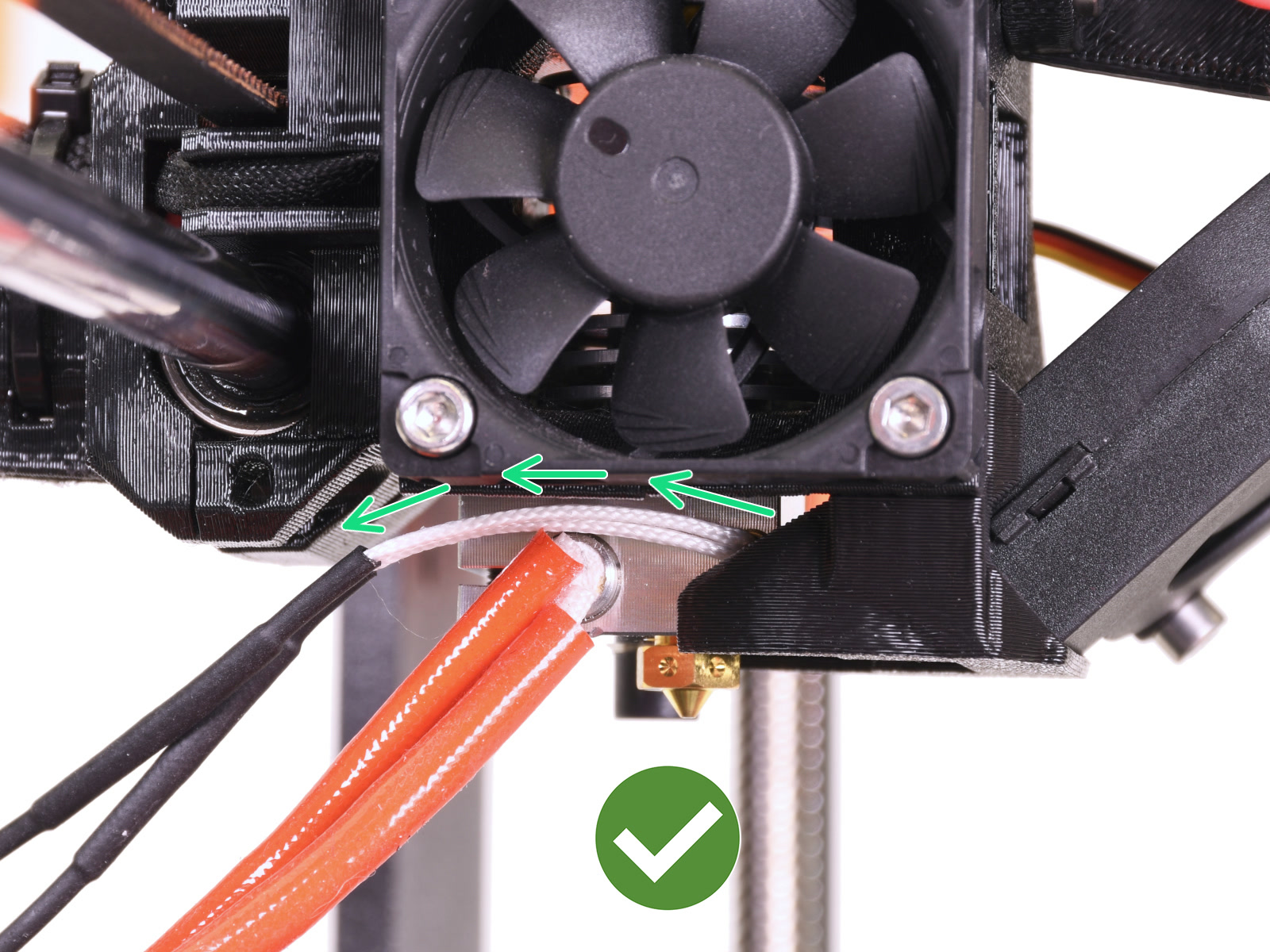

  • Inspectez la thermistance et l'élément chauffant de la hotend pour déceler tout dommage visible, en particulier sur la partie la plus proche du bloc de chauffe. Assurez-vous que les câbles de la thermistance de la hotend vont au-dessus des câbles de chauffage
  • Inspectez la position de la buse par rapport au reste de la hotend. Il doit toujours y avoir un espace (~0,5 mm) entre la buse et le bloc de chauffe. La buse doit être serrée et fixée dans le bloc de chauffe, et verrouillée contre la barrière thermique lorsqu'elle est chauffée. Entre autres problèmes, comme les fuites de filament, une buse mal positionnée peut provoquer des anomalies thermiques. Pour plus de détails sur l'installation des buses, veuillez consulter l'article sur le remplacement de buse dédié.
  • Inspectez le bloc de chauffe, en particulier sa partie inférieure. Pour relever la tête d'impression, accédez au Menu LCD -> Réglages -> Déplacer l'axe -> Z. Les résidus de filaments sur le bloc de chauffe sont à l'origine d'anomalies thermiques. Pour le nettoyer, faites chauffer la buse pendant 5 minutes, puis désactivez la chauffe en appuyant sur le bouton de Réinitialisation. Immédiatement après cela, utilisez une petite brosse en laiton pour éliminer tout vieux plastique collé sur la buse et le bloc de chauffe. Soyez très prudent autour des fils de l'élément chauffant de la hotend et de la thermistance, évitez de les toucher avec des outils métalliques, car il y a un risque de les endommager de manière irréversible.

Réglage PID suivi d'une autre calibration du modèle de température

  1. Effectuez un réglage PID en utilisant la température que vous utilisez le plus souvent pour l'impression.
  2. Dans le menu de l'imprimante, accédez à Calibration -> Cal. du modèle therm, puis effectuez à nouveau la calibration.

Mesure de la résistance avec un multimètre

Assurez-vous que l'imprimante est complètement refroidie, et éteinte avant la prochaine étape.

Il est possible de tester les valeurs de résistance de la thermistance de la hotend et de l'élément chauffant de la hotend à l'aide d'un multimètre. Veuillez consulter le guide dédié à l'utilisation du multimètre

À température ambiante, la thermistance de la hotend doit avoir une résistance comprise entre 80 kΩ et 125 kΩ. L'élément chauffant de la hotend a une résistance attendue comprise entre 12,3 Ω et 15,1 Ω.

Limitations

Étant donné que le modèle thermique a été développé sur un modèle d'extrudeur assemblé en usine, il peut ne pas fonctionner correctement sur certaines extrudeurs modifiés ou tiers.

À partir du Firmware 3.13.0, il est possible d'utiliser une imprimante équipée d'une hotend Revo avec le modèle thermique activé. Cela nécessite un firmware dédié à la Revo situé sur notrePage du micrologiciel GitHub i3

Si vous rencontrez des problèmes lors du processus de calibration, démarrez le processus décrit dans Dump mémoire du crash, et après le démarrage de la journalisation, réinitialisez l'imprimante et entrez la séquence :

M310 ;report current temp model settings
M155 S1 C3 ;enable advanced temp and fan logging
D70 I1 ;enable temp model debug logging
M310 A F1;run temp model calibration

Si vous rencontrez des problèmes lors du processus d'impression, utilisez le processus décrit dans Dump mémoire du crash, et après le démarrage de la journalisation, exécutez la séquence :

M310 ;report current temp model settings
M155 S1 C3 ;enable advanced temp and fan logging
D70 I1 ;enable temp model debug logging

Désactivation de la protection par modèle thermique

La protection par modèle thermique peut être désactivée en connectant l'imprimante à votre ordinateur (Octoprint, PuTTY...), et en envoyant M310 S0. Un M500 complémentaire enregistrera le réglage et la protection par modèle thermique restera désactivée après le prochain redémarrage.
