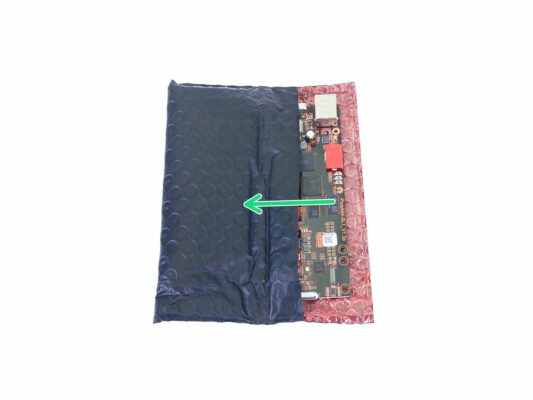

⬢Voici quelques conseils pour éviter d’endommager les composants électroniques :

Les gants ESD sont antistatiques (évitent d'endommager l'électronique).

⬢Tournez le côté gauche de l'imprimante vers vous.

⬢Localisez, desserrez et retirez les quatre vis.

⬢Tournez l'imprimante de l'autre côté (à 180°) et dévissez également les quatre vis.

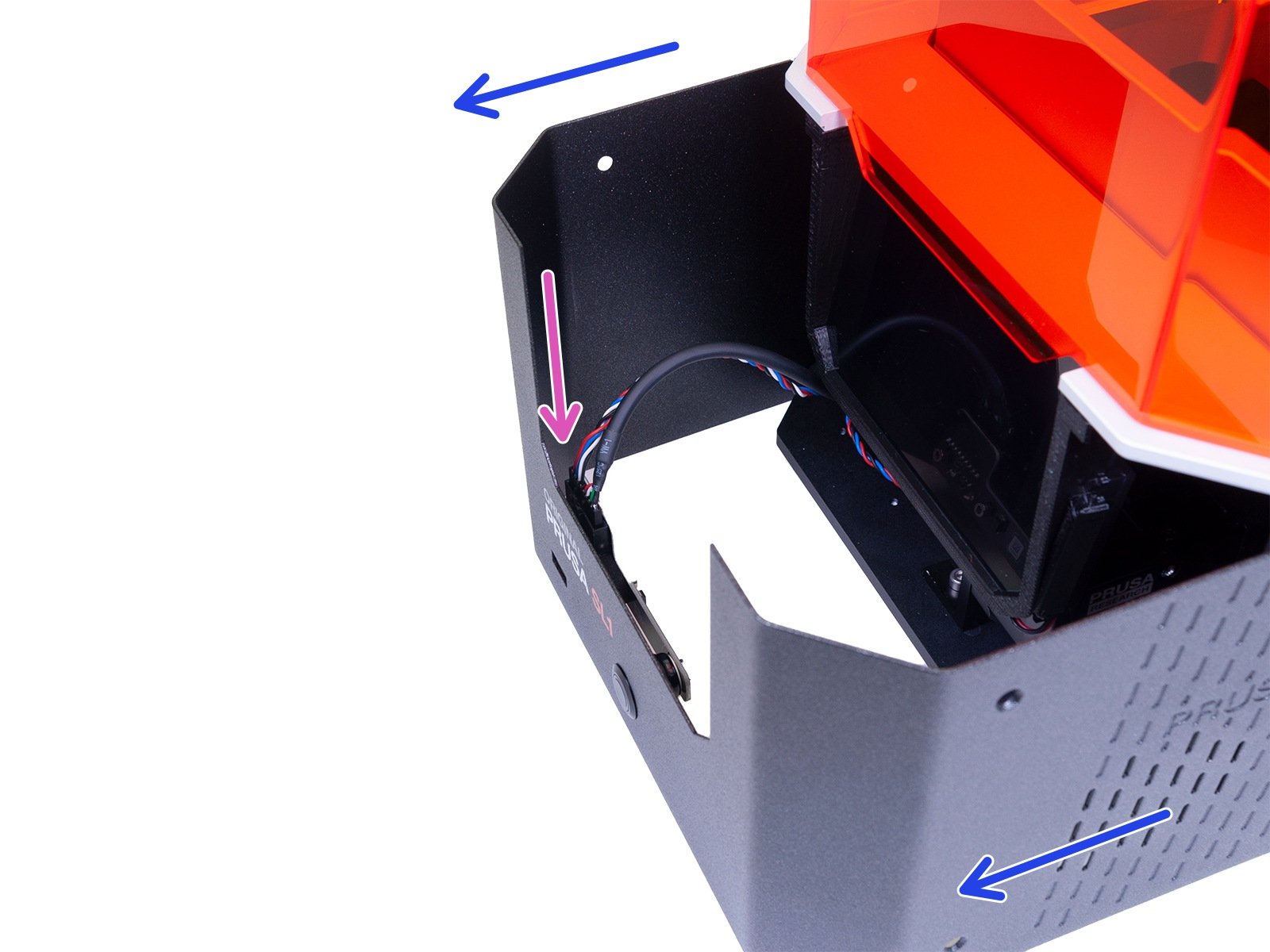

⬢Faites glisser le capot de quelques cm/pouces vers l'extérieur.

⬢Soulevez doucement le loquet de sécurité noir. Notez qu'il n'est pas amovible.

⬢Avec précaution, retirez le câble du connecteur.

⬢Tirez doucement sur le loquet de sécurité noir. Notez qu'il n'est pas amovible.

⬢Retirez délicatement le câble du connecteur.

⬢Desserrez puis retirez les vis M3x8. Conservez-les en vue du réassemblage.

⬢Retirez le support de câble de l'écran.

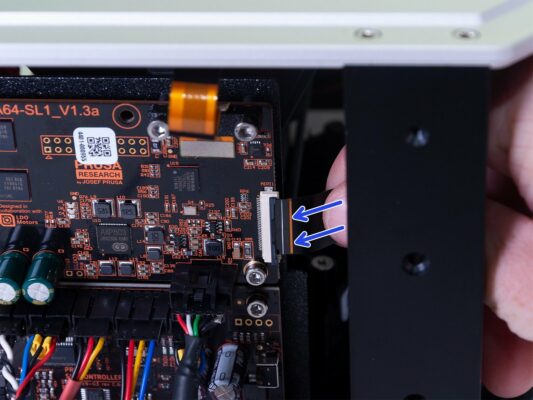

⬢EN FAISANT ATTENTION, tirez le câble au plus près du "rectangle argenté" pour déconnecter le connecteur de la carte. Si possible utilisez vos ongles pour retirer le connecteur. N'utilisez d'outils tels que des pinces ou un tournevis.

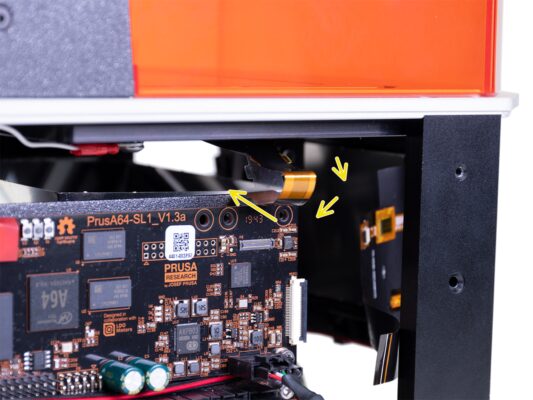

⬢En faisant attention, positionnez le câble d'affichage derrière le support de l'électronique.

⬢Déconnectez le câble WiFi, en faisant bien attention au connecteur. Tirez bien droit, ne faites pas de mouvements sur les côtés.

⬢Déconnectez le câble du haut-parleur.

⬢Débranchez le câble USB, il y a un loquet de sécurité.

⬢Desserrez les trois vis sur la carte.

⬢Poussez la carte PrusA64-SL1 vers le haut et retirez-la de l'imprimante.

⬢Placez la carte PrusA64-SL1 près du côté gauche de l'imprimante afin que les câble du Wi-Fi et du haut-parleur puissent atteindre les connecteurs. Évitez de tirer sur les câbles !

Assurez-vous que le connecteur du Wi-Fi est bien connecté. Appuyez légèrement sur le connecteur sur la carte avec votre doigt. Vous ressentirez un léger "clic".

⬢Insérez la carte PrusA64-SL1 dans l'imprimante en l'inclinant légèrement, comme sur la photo.

⬢Alignez les broches de la carte PrusA64-SL1 avec le connecteur de la carte Motion Controller.

⬢Appuyez doucement sur la carte A64 pour que les broches glissent dans le connecteur de la carte MC ci-dessous.

⬢Fixez la carte avec trois vis M3x5 au support de l'électronique.

⬢Guidez les câbles du Wi-Fi et du haut-parleur dans l'espace entre les cartes.

⬢Connectez le câble USB, faites attention à bien orienter le connecteur.

⬢Connectez l'écran d'impression au connecteur. Attention à l'alignement. Vous devriez entendre un clic.

⬢Assurez-vous que le câble est orienté vers "l'avant" et n'est pas coincé entre le réflecteur et le support de l'électronique.

⬢Fixez le câble d’écran d’impression sur la pièce imprimée. Faites attention en serrant les vis M3x8.

⬢Soulevez doucement le loquet de sécurité noir. Notez qu'il n'est pas amovible.

⬢Insérez le câble de l'écran tactile. Assurez-vous que le câble est droit et non tordu.

⬢Verrouillez le câble en repoussant le loquet de sécurité.

⬢Branchez l'imprimante et allumez-la.

⬢Attendez le démarrage de l'imprimante et l'affichage de l'écran d'accueil. Vérifiez que vous avez le firmware en version 1.4.0 ou supérieure. Si vous utilisez une ancienne version du firmware. veuillez le mettre à jour maintenant.

⬢Il existe un guide qui vous accompagnera tout au long du processus, lisez les instructions attentivement, puis cliquez sur Continuer.

⬢Accédez au menu "Paramètres -> Paramètres avancés", faites glisser vers le bas jusqu'à "Paramètres UV & Écran" et sélectionnez Calibration UV.

⬢Un avertissement va s'afficher annonçant que la calibration d'usine sera effacée. Sélectionnez Continuer.

⬢En regardant par le dessus, vérifiez intégralement l'écran. Vous devez pouvoir voir le logo de notre entreprise en entier. Aucune partie (lettre) ne doit manquer.

⬢Confirmez que l'écran fonctionne en sélectionnant Oui.

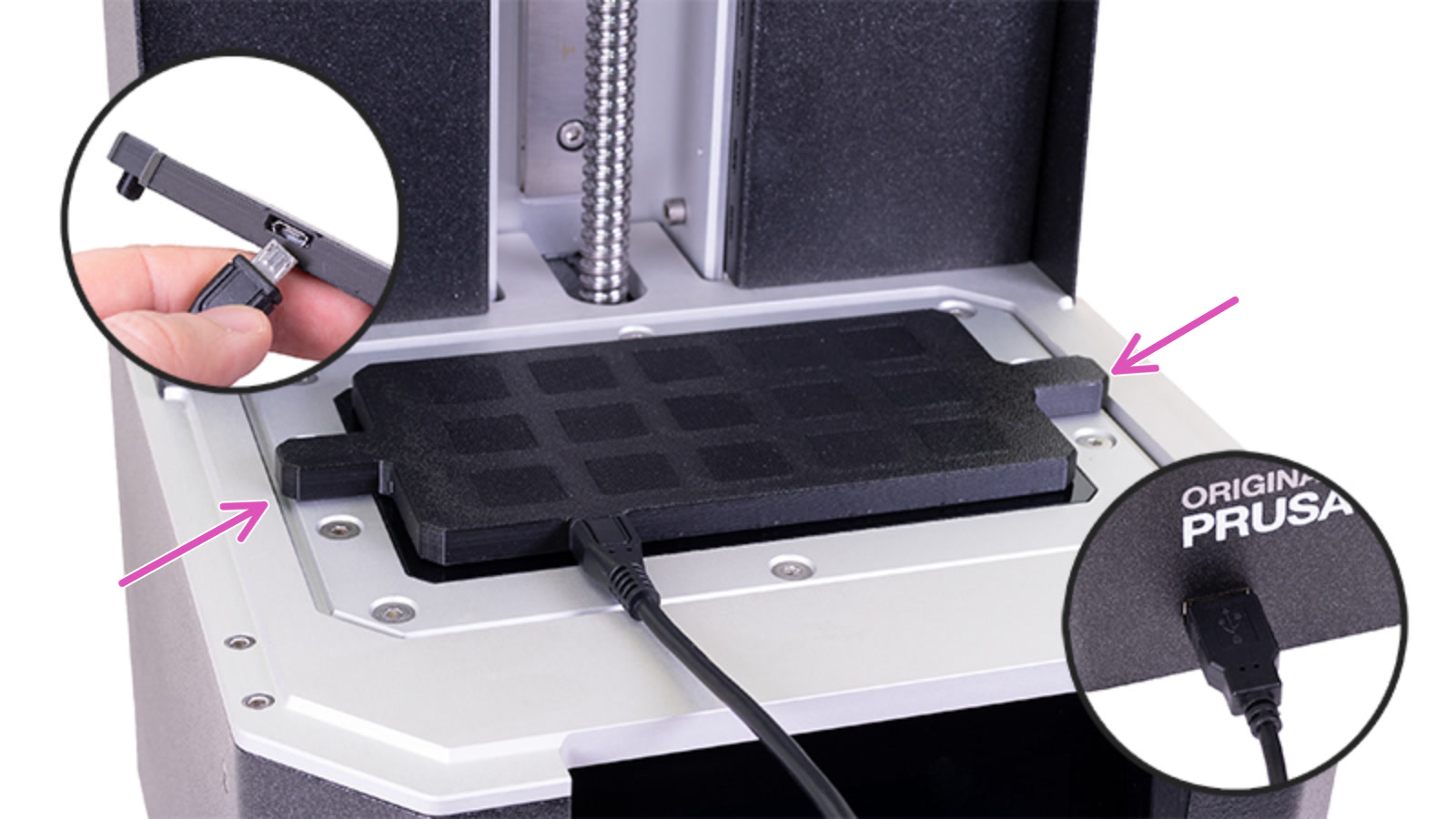

⬢Ouvrez le capot et placez le calibrateur UV sur l'écran, avec les capteurs photosensibles vers l'écran. Assurez-vous que les chevilles de guidage du calibrateur UV s'insèrent dans les trous des vis du réservoir et que le calibrateur repose à plat contre l'écran. Branchez ensuite le câble USB.

⬢Fermez le couvercle avec précaution, de telle manière que le câble de l'UV-mètre sorte par le dessous de l'écran tactile.

⬢Une fois que vous aurez sélectionné Continuer, la procédure de calibration démarrera.

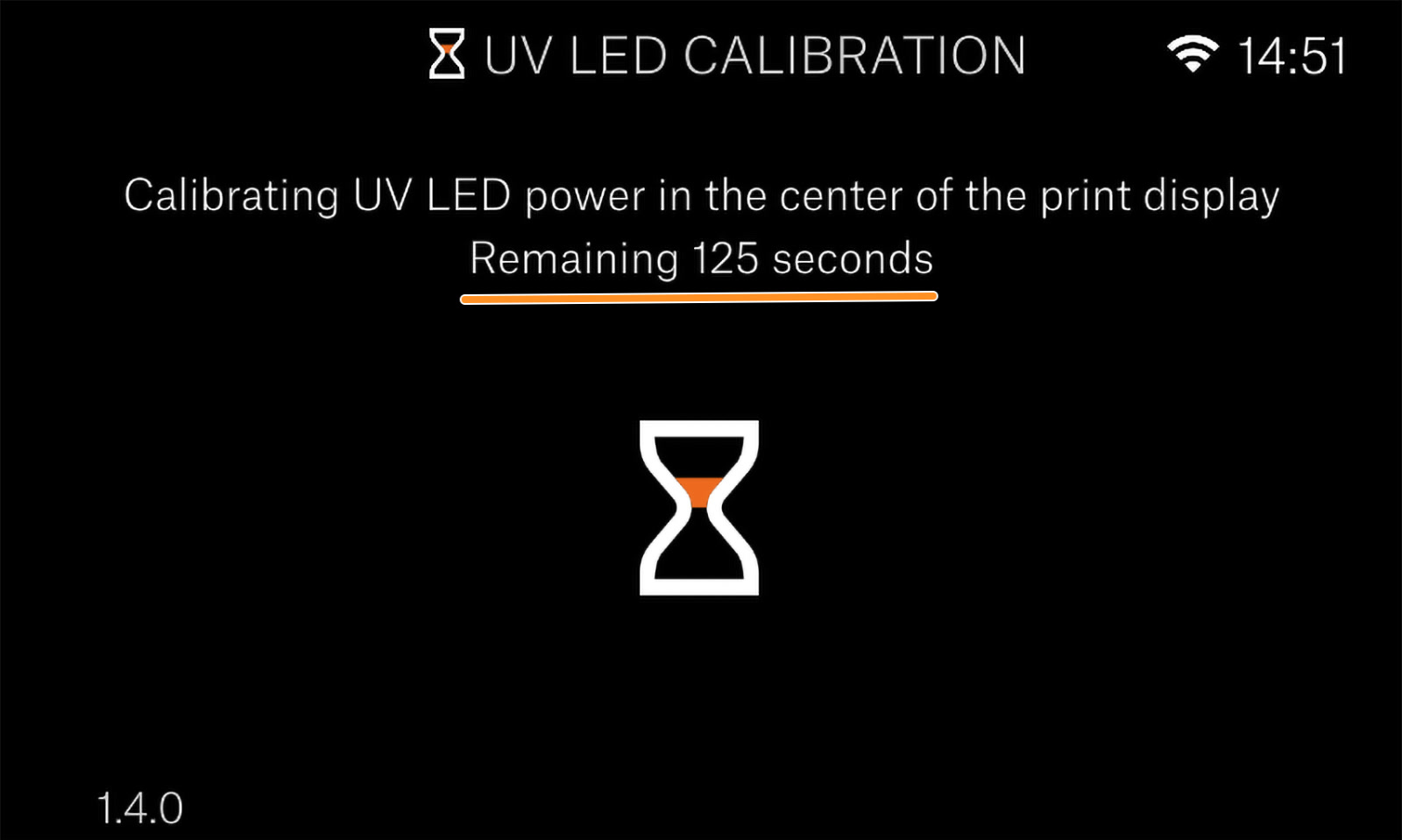

⬢Le processus calibration est entièrement automatique. Il vous informera de ses progrès et de sa tâche en cours. L'ensemble de la procédure ne prend que quelques minutes.
