Výměna/náhrada trysky (MINI)

Menu
Relevantní pro:
Poslední aktualizace 7 months ago
Tento článek je také dostupný v následujících jazycích:
ENPLDEJAESITFR

Tento článek vás provede výměnou trysky u vaší tiskárny Original Prusa MINI. To vyžaduje, abyste měli po ruce některé nástroje. Při výměně trysky buďte opatrní, protože by mohlo dojít k poškození tiskárny nebo popálení.

Proč měnit trysku?

Mohou existovat dva důvody, proč je třeba trysku vyměnit:

  • Tryska je opotřebovaná a vyžaduje výměnu.
  • Chcete tisknout pomocí jiného průměru trysky.
Dokud s pomocí mosazné trysky netisknete abrazivní materiály, vydrží vám základní tryska mnoho stovek tiskových hodin. Výměna relativně nové trysky proto, že tím chcete vyřešit její ucpání, není to správné řešení!
Základní 0,4mm tryska instalovaná na tiskárně Original Prusa MINI je k dispozici na našem e-shopu. Tiskárna je také kompatibilní s tryskami E3D V6.

Příprava

  • Vezměte si do ruky 16mm klíč nebo nastavitelný klíč, kterým podržíte topný blok. Kleštěmi nebo 7mm nástrčkovou hlavicí odšroubujte trysku. Příliš velký klíč nebo nastavitelný klíč může rychle odvádět teplo z topného bloku a může způsobit chybu Thermal runaway (Ztráta teploty), v závislosti na způsobu uchopení topného bloku.
  • Původní horkou trysku položte na nehořlavý povrch (tj. např. talíř nebo hliníková fólie/alobal).
  • Vysuňte filament. Případně proveďte techniku coldpull.

Postup

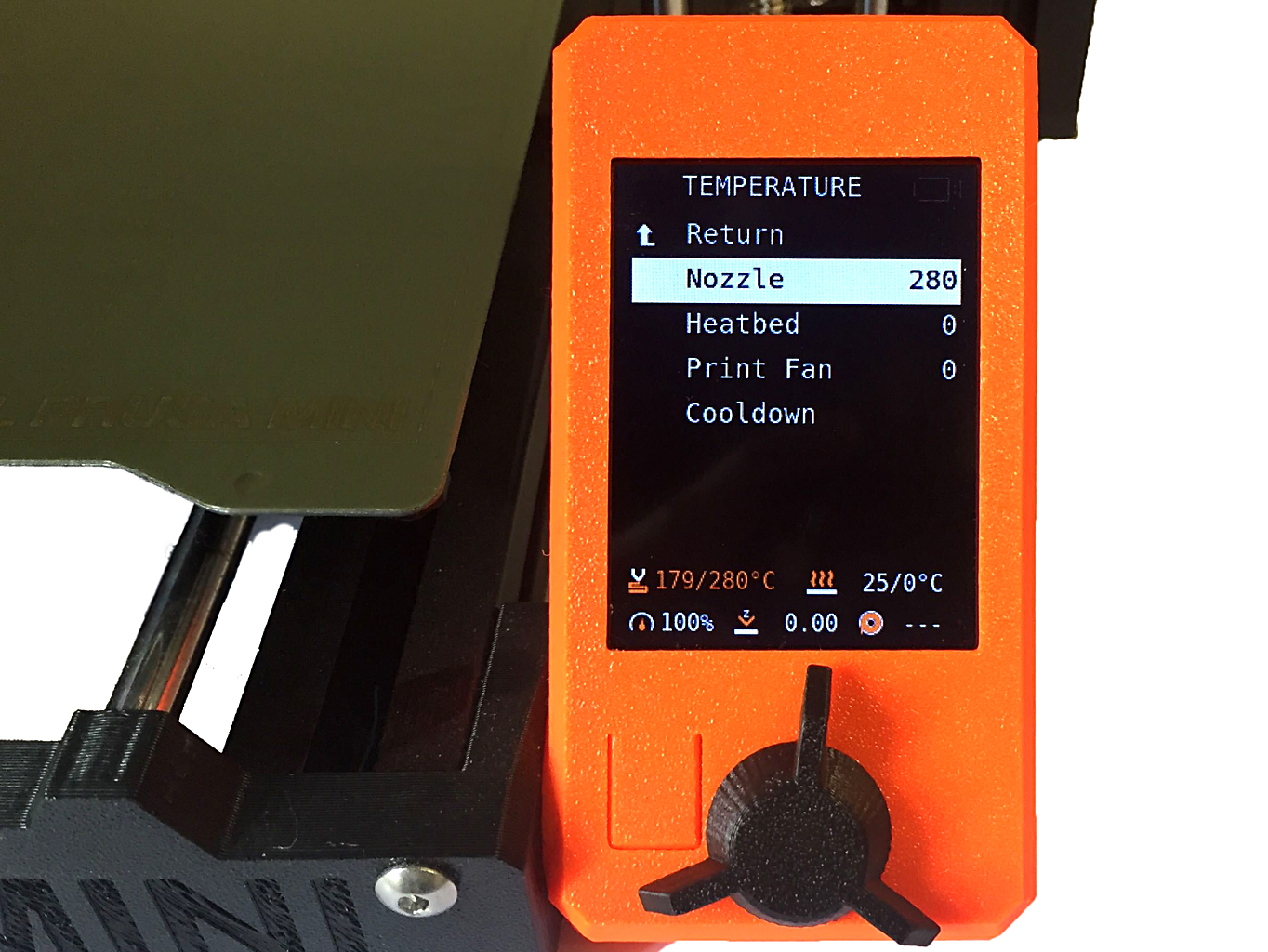

  1. Předehřejte trysku na 280 °C. Přejděte do LCD Menu -> Ovladani -> Teplota -> Tryska. Pokud máte tiskárnu s firmwarem do verze 4.4.1, přejděte do LCD Menu -> Nastaveni -> Teplota -> Tryska. Předehřátí trysky je pro tento proces zásadní!

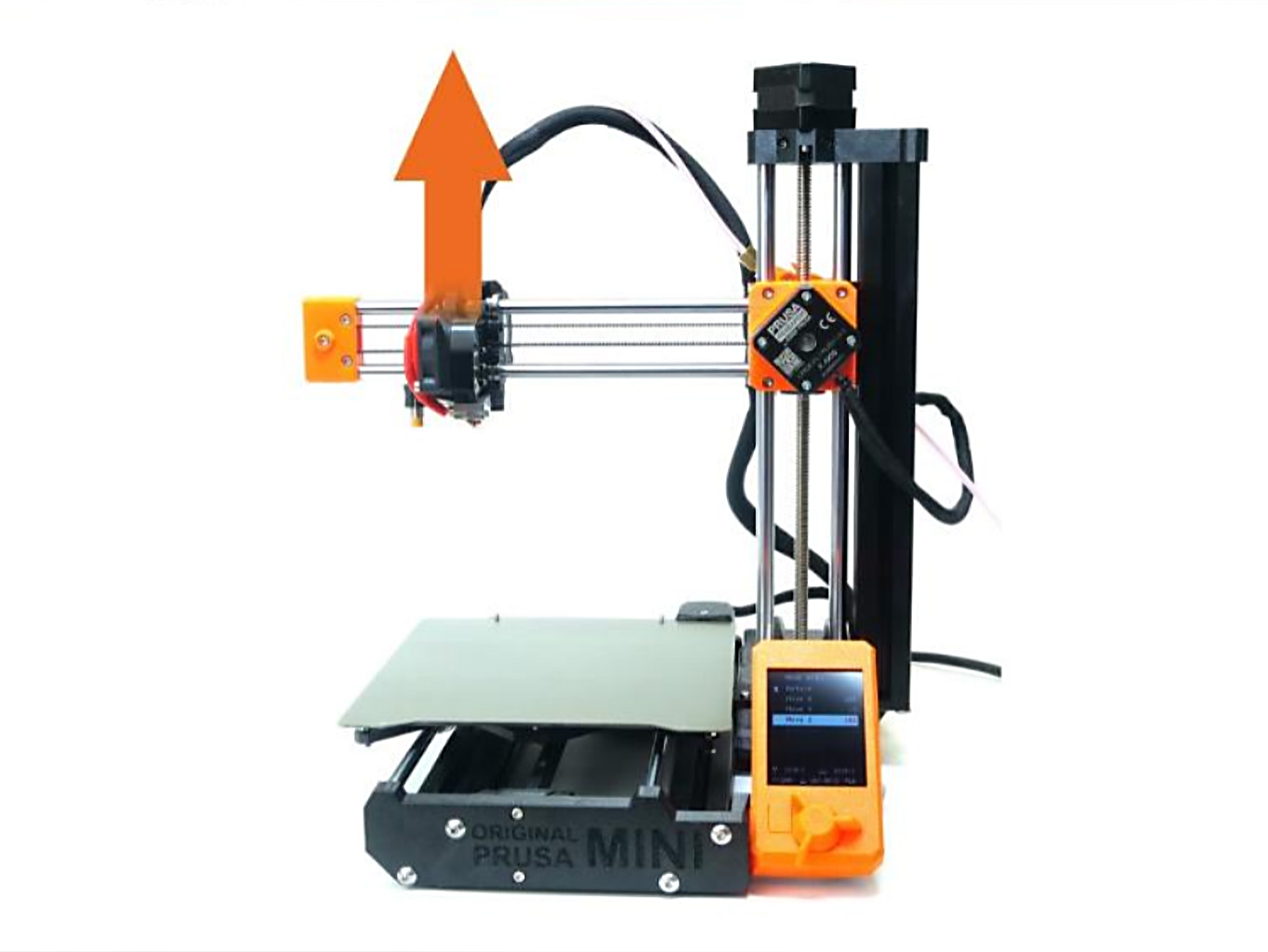

  2. Lepší přístup k trysce získáte tak, že posunete osu extruderu co nejvýš to jde. Přejděte do LCD Menu -> Ovladani -> Posunout osu -> Posunout Z.
    Pokud je verze firmwaru vaší tiskárny až do verze 4.4.1, přejděte do LCD Menu -> Settings -> Temperature -> Nozzle.
Před dalším krokem vypněte tiskárnu!

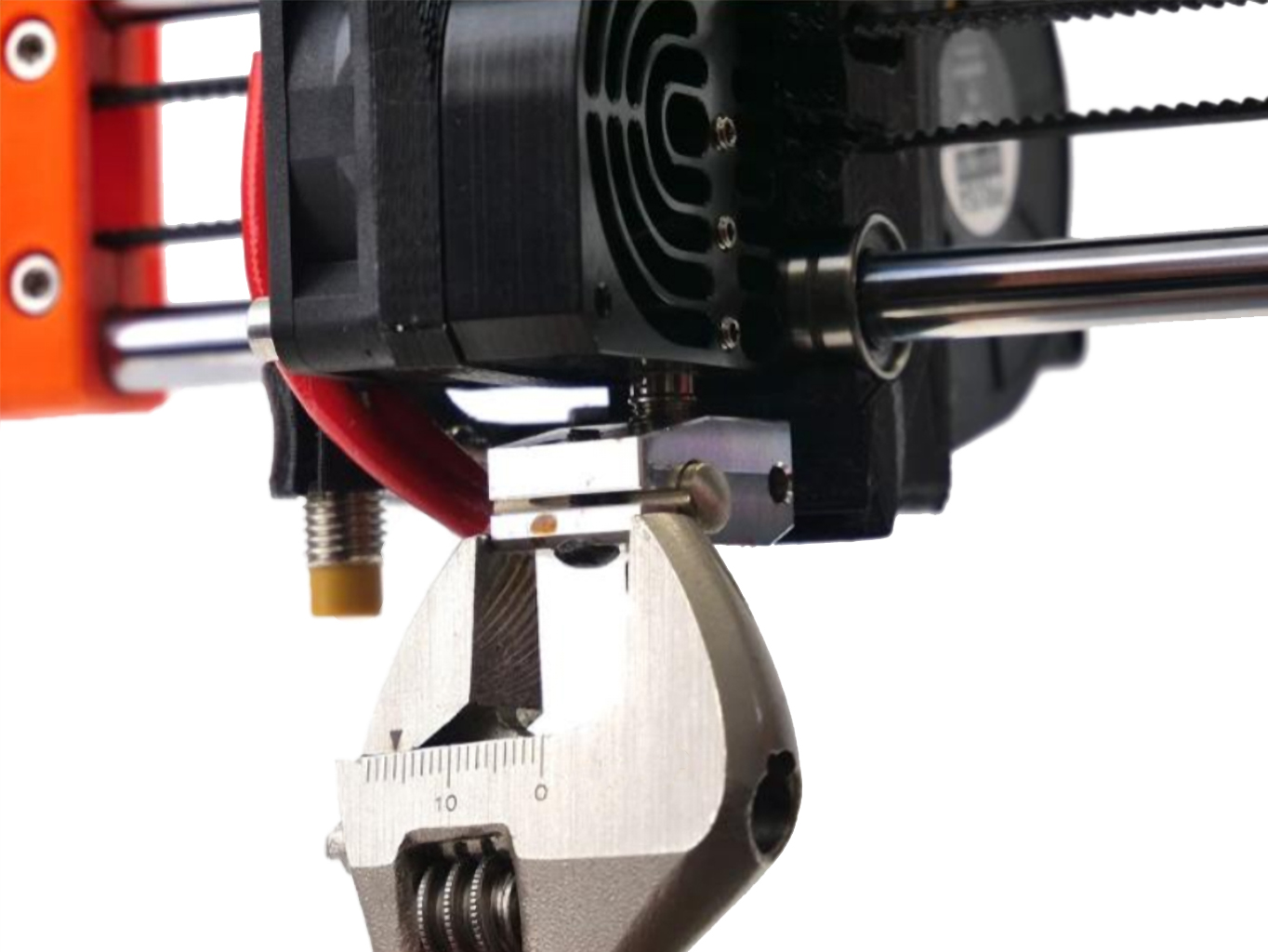

  1. Podržte topný blok 16mm klíčem (nebo nastavitelným klíčem).
  2. K odšroubování trysky použijte kleště nebo nejlépe 7mm nástrčný klíč. Buďte opatrní, tryska je stále horká!
  3. Položte odmontovanou horkou trysku na nehořlavý povrch a odložte ji dál, abyste se o ni náhodou neopřeli nebo se jí nedotkli.
Pro povolení trysky otáčejte doleva (oranžová šipka). Pro utažení trysky otáčejte doprava (zelená šipka).
  1. Zatímco je tisková hlava stále zahřátá a vy máte topný blok chycený klíčem, vložíte novou trysku a jemně, ale pevně ji utáhnete. Nepoužívejte nadměrnou sílu!
  2. Jakmile už nebude možné trysku dál utahovat, zkontrolujte, zda je mezi topným blokem a tryskou malá mezera (vyznačeno modře). Další podrobnosti jsou vysvětleny níže.
Po výměně trysky byste měli znovu provést proces Kalibrace první vrstvy (MINI/MINI+)!

Závěrečná kontrola

Vždy musí být mezera (~0,5 mm) mezi tryskou a topným blokem (vyznačeno modře/Zelená šipka). Toto je důležité proto, aby bylo zajištěno, že tryska je "uzamčena" oproti heatbreaku, čímž se utěsní. Pokud není mezera mezi tryskou a topným blokem patrná, může to znamenat, že tryska nedosáhla až k heatbreaku, což může vést k netěsnostem a ucpávání (červené šipky).

Naopak, pokud je vnější mezera příliš velká (několik milimetrů), může to změnit tepelné vlastnosti hotendu a tiskárna nebude schopna dosáhnout a udržet nastavenou teplotu.

Po výměně trysky je nutné znovu provést Kalibrace první vrstvy (MINI/MINI+). Pokud jste nainstalovali trysku s jiným průměrem než 0,4 mm (0,25; 0,6; 0,8 mm), podívejte se prosím na Různé typy trysek.
